IAP_05_用户AP程序的起始地址

zho***

因为我是一个单片机初学者，不懂汇编和计算机原理，所以继IAP功能成功移植到AI8H1K17后，我只能仿照例程一步步改写自己的代码。


一、用户AP起始地址

1.1 我需要检查Flash地址

因为我会用主机MCU对AI8H1K17的Flash写入用户AP固件，所以在ISP程序中，我会对来自主机的写地址做检查：



1.2 手册地址是0x1003

但在上述的判断条件中，“if (addr < 0x1000 || addr > 0x3400)”，
我不知道addr < 0x1000还是addr < 0x1003；

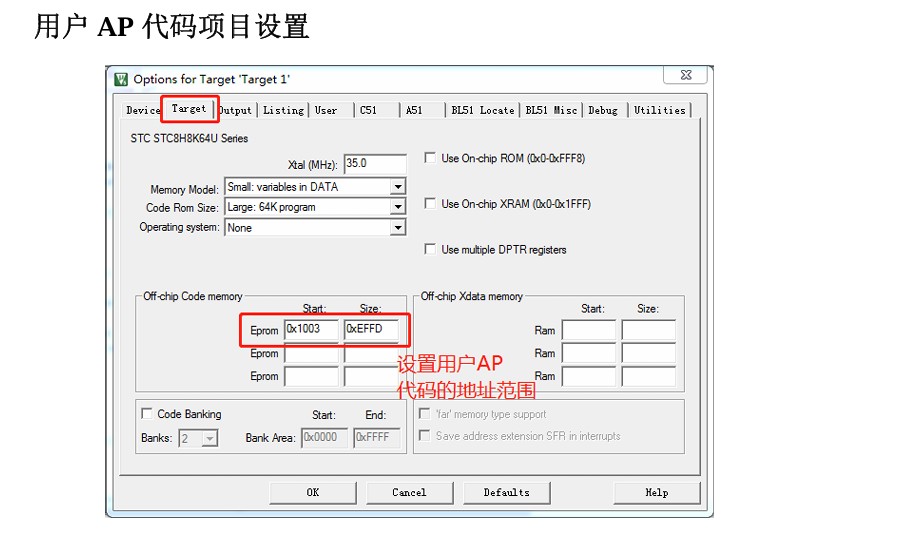

因为在例程提供的手册中，eeprom start 地址是0x1003：



二 结合例程代码理解

2.1 查看DFU_Check

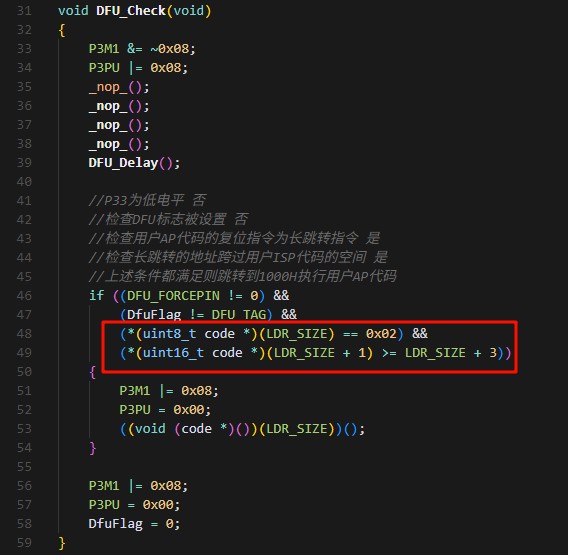

在例程的DFU_Check中：



(*(uint8_t code *)(LDR_SIZE) == 0x02)
检查地址0x1000处是否存在长跳转指令（0x02）

(*(uint16_t code *)(LDR_SIZE + 1) >= LDR_SIZE + 3))
跳转的目标地址大于等于0x1003

2.2 猜测代码逻辑

DFU_Check之所以加上长跳转指令的判断和目标地址的判断，再加上教程中Keil中EEPROM START地址的设置，我猜测：


用户程序的布局应该是这样：
地址0x1000：长跳转指令（LJMP）
地址0x1001-0x1002：跳转目标地址的高字节和低字节
地址0x1003及以后：用户程序的实际代码



固件升级过程：
当升级用户程序时，应该从地址0x1000开始写入
首先写入长跳转指令（0x02）
然后写入跳转目标地址（通常是0x1003或更高）
最后写入用户程序的实际代码


三 结论

所以，用户程序的起始点确实是位于地址0x1000处的长跳转指令，这个指令将控制权转移到用户程序的实际入口点。我的Flash地址判断应该这样写：

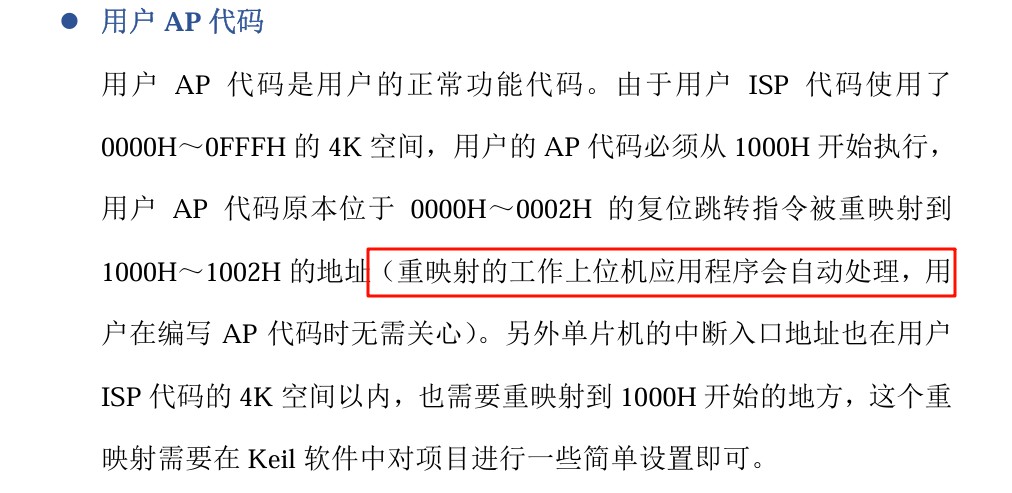

根据教程资料：



这个上位机应该是指AIAPP -ISP，是指在下载用户AP固件时，AIAPP -ISP自动在输出的HEX文件中加上复位跳转指令。

国芯人***

在单片机开发中，IAP（In-Application Programming）功能允许用户通过应用程序对Flash存储器进行编程，这在固件升级和参数存储等场景中非常有用。对于初学者来说，理解IAP功能的实现细节确实需要一定的耐心和实践。以下是对您提出的问题的详细解答。

一、用户AP起始地址

1.1 检查Flash地址

在IAP功能中，确保用户AP（Application Program）固件被写入正确的Flash地址是至关重要的。您提到的主机MCU对AI8H1K17的Flash写入用户AP固件时，需要对写地址进行检查。您提供的判断条件为：

c
if (addr < 0x1000 || addr > 0x3400)
复制代码

这个条件的作用是确保写入的地址在允许的范围内。具体来说，addr < 0x1000 表示地址不能低于0x1000，而 addr > 0x3400 表示地址不能高于0x3400。这样做的目的是防止固件被写入到不应该被修改的区域，比如Bootloader区域或其他关键数据区域。

1.2 手册地址是0x1003

您提到手册中EEPROM的起始地址是0x1003，这与您代码中的0x1000有所不同。这里需要明确的是，EEPROM和Flash是两个不同的存储区域，它们的起始地址可能不同。在您的代码中，0x1000是用户AP固件的起始地址，而0x1003是EEPROM的起始地址。因此，addr < 0x1000 是正确的，因为它确保了固件不会被写入到Bootloader区域（假设Bootloader位于0x0000到0x0FFF之间）。

二、结合例程代码理解

2.1 查看DFUCheck

在例程的DFUCheck函数中，您提到以下代码：

c
((uint8t code )(LDRSIZE) == 0x02)
复制代码

这行代码的作用是检查地址0x1000处是否存在长跳转指令（0x02）。长跳转指令通常用于跳转到用户AP的入口点。如果该地址处的值为0x02，则说明存在长跳转指令。

c
((uint16t code )(LDRSIZE + 1) >= LDRSIZE + 3)
复制代码

这行代码检查跳转的目标地址是否大于等于0x1003。这里的逻辑是确保跳转的目标地址在用户AP的合法范围内。

2.2 猜测代码逻辑

DFUCheck函数的逻辑是确保用户AP的入口点正确，并且跳转的目标地址在合法范围内。具体来说，它通过检查0x1000地址处的指令和目标地址来验证用户AP的完整性。如果这些检查通过，则说明用户AP可以被正确加载和执行。

三、总结

对于初学者来说，理解IAP功能的实现细节确实需要一定的耐心和实践。在您的代码中，addr < 0x1000 是正确的，因为它确保了固件不会被写入到Bootloader区域。同时，DFUCheck函数通过检查长跳转指令和目标地址来验证用户AP的完整性。

建议您在继续开发过程中，仔细阅读相关手册和例程代码，逐步理解每个细节。同时，可以通过调试工具（如仿真器或调试器）来验证代码的正确性，这将有助于您更好地掌握单片机开发的技巧。

希望以上解答对您有所帮助，祝您在单片机开发的道路上取得更多进展！

[本文内容由国芯人工智能辅助生成，仅供参考]
