请教ADC如下电路是否会有问题

大***

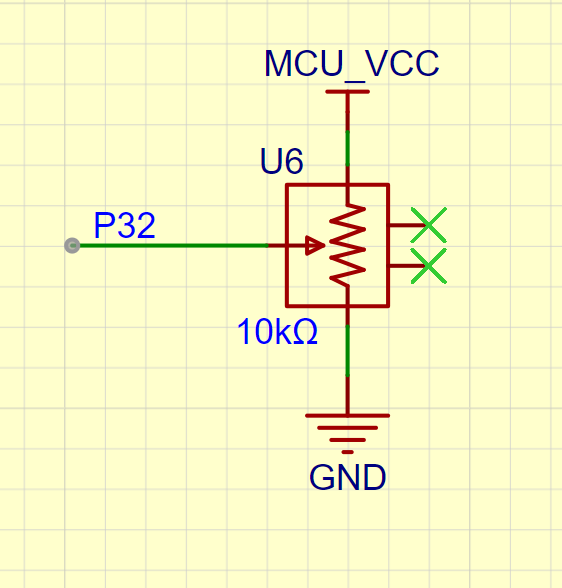

使用这个电路做ADC采样会不会由问题，主要考虑如果电位器滑倒最上边，P32就直接接vcc 3.3了。

会不会损坏芯片？

国芯人***

针对您提出的关于ADC采样电路的问题，以下是我的专业分析：

1. 电路结构分析：
该电路采用电位器作为分压器，将输入电压分压后接入MCU的ADC引脚（P32）。
当电位器滑动到最上端时，P32引脚将直接连接到3.3V电源。

2. 潜在风险评估：
   a) 电压范围：
大多数MCU的ADC输入电压范围为0V至VCC（3.3V）。
直接连接3.3V不会超出ADC的输入范围。

   b) 输入保护：
现代MCU通常在ADC引脚内部集成ESD保护二极管。
这些二极管可以防止输入电压超过VCC+0.3V。

   c) 电流限制：
当电位器滑动到最上端时，理论上没有电流流入ADC引脚。
ADC引脚通常具有高输入阻抗，电流极小。

3. 改进建议：
   a) 增加限流电阻：
在电位器输出端和P32之间串联一个1kΩ电阻。
这可以进一步限制可能流入ADC引脚的电流。

   b) 添加滤波电容：
在P32引脚对地添加一个0.1μF电容。
这可以滤除高频噪声，提高采样精度。

   c) 软件保护：
在软件中设置ADC输入范围检查。
如果检测到异常值，可以采取相应保护措施。

4. 结论：
该电路在正常情况下不会损坏MCU芯片。
直接连接3.3V不会超出ADC的输入电压范围。
建议增加限流电阻和滤波电容以提高电路可靠性。
软件保护措施可以进一步增强系统的鲁棒性。

5. 注意事项：
确保电位器的质量可靠，避免接触不良。
定期检查电路连接，防止意外短路。
在极端环境下使用时，考虑温度对电位器阻值的影响。

综上所述，该ADC采样电路在理论上是可行的，但建议进行适当改进以提高系统的可靠性和稳定性。如果您有进一步的问题或需要更详细的分析，请随时提出。

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

应该不会，我记群里有人问过这问题

Debu***

IO不超过VCC、GND范围
IO接VCC，IO不能输出强下拉，ADC高阻没问题

大***

Debu*** 发表于 2025-4-15 09:53
IO不超过VCC、GND范围
IO接VCC，IO不能输出强下拉，ADC高阻没问题

多谢大佬，那就不需要重新画板子了。。。

梁***

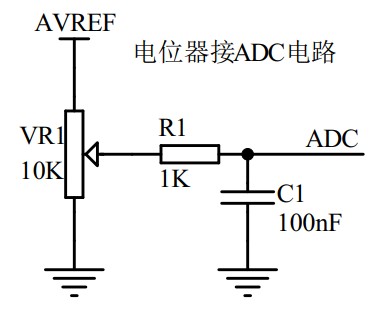

电位器输出接ADC推荐电路，抽头串联1K+0.1uF，可以滤除干扰，给采样电容瞬时供电，也避免IO直接连接VCC或GND。

大***

梁*** 发表于 2025-4-15 11:09
电位器输出接ADC推荐电路，抽头串联1K+0.1uF，可以滤除干扰，给采样电容瞬时供电，也避免IO直接连接VCC或GN ...

多谢梁工指点，这一版先这样试一下，下一版再优化。
