手上有1602学习下，怎么用

jingka***

欢迎哈*** 发表于 2024-6-5 21:42
你好，问下有用8位数据口驱动LCD1602的程序没？学习一下

数据手册在此，8位并口驱动LCD1602a的程序在第八章

zhangs***

欢迎哈*** 发表于 2024-6-5 21:42
你好，问下有用8位数据口驱动LCD1602的程序没？学习一下

LCD1602驱动函数：

#include "lcd1602.h"


/*******************************************************************************
* 函 数 名       : lcd1602_write_cmd
* 函数功能       : LCD1602写命令
* 输    入       : cmd：指令
* 输    出         : 无
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_write_cmd(u8 cmd)
{
    LCD1602_RS=0;//选择命令
    LCD1602_RW=0;//选择写
    LCD1602_E=0;
    LCD1602_DATAPORT=cmd;//准备命令
    delay_ms(1);
    LCD1602_E=1;//使能脚E先上升沿写入
    delay_ms(1);
    LCD1602_E=0;//使能脚E后负跳变完成写入
}
#else   //4位LCD
void lcd1602_write_cmd(u8 cmd)
{
    LCD1602_RS=0;//选择命令
    LCD1602_RW=0;//选择写
    LCD1602_E=0;
    LCD1602_DATAPORT=cmd;//准备命令
    delay_ms(1);
    LCD1602_E=1;//使能脚E先上升沿写入
    delay_ms(1);
    LCD1602_E=0;//使能脚E后负跳变完成写入

    LCD1602_DATAPORT=cmd<<4;//准备命令
    delay_ms(1);
    LCD1602_E=1;//使能脚E先上升沿写入
    delay_ms(1);
    LCD1602_E=0;//使能脚E后负跳变完成写入
}
#endif

/*******************************************************************************
* 函 数 名       : lcd1602_write_data
* 函数功能       : LCD1602写数据
* 输    入       : dat：数据
* 输    出         : 无
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_write_data(u8 dat)
{
    LCD1602_RS=1;//选择数据
    LCD1602_RW=0;//选择写
    LCD1602_E=0;
    LCD1602_DATAPORT=dat;//准备数据
    delay_ms(1);
    LCD1602_E=1;//使能脚E先上升沿写入
    delay_ms(1);
    LCD1602_E=0;//使能脚E后负跳变完成写入
}
#else
void lcd1602_write_data(u8 dat)
{
    LCD1602_RS=1;//选择数据
    LCD1602_RW=0;//选择写
    LCD1602_E=0;
    LCD1602_DATAPORT=dat;//准备数据
    delay_ms(1);
    LCD1602_E=1;//使能脚E先上升沿写入
    delay_ms(1);
    LCD1602_E=0;//使能脚E后负跳变完成写入

    LCD1602_DATAPORT=dat<<4;//准备数据
    delay_ms(1);
    LCD1602_E=1;//使能脚E先上升沿写入
    delay_ms(1);
    LCD1602_E=0;//使能脚E后负跳变完成写入
}
#endif

/*******************************************************************************
* 函 数 名       : lcd1602_init
* 函数功能       : LCD1602初始化
* 输    入       : 无
* 输    出         : 无
*******************************************************************************/
#if (LCD1602_4OR8_DATA_INTERFACE==0)//8位LCD
void lcd1602_init(void)
{
    lcd1602_write_cmd(0x38);//数据总线8位，显示2行，5*7点阵/字符
    lcd1602_write_cmd(0x0c);//显示功能开，无光标，光标闪烁
    lcd1602_write_cmd(0x06);//写入新数据后光标右移，显示屏不移动
    lcd1602_write_cmd(0x01);//清屏
}
#else
void lcd1602_init(void)
{
    lcd1602_write_cmd(0x28);//数据总线4位，显示2行，5*7点阵/字符
    lcd1602_write_cmd(0x0c);//显示功能开，无光标，光标闪烁
    lcd1602_write_cmd(0x06);//写入新数据后光标右移，显示屏不移动
    lcd1602_write_cmd(0x01);//清屏
}
#endif

/*******************************************************************************
* 函 数 名       : lcd1602_clear
* 函数功能       : LCD1602清屏
* 输    入       : 无
* 输    出         : 无
*******************************************************************************/
void lcd1602_clear(void)
{
    lcd1602_write_cmd(0x01);
}

/*******************************************************************************
* 函 数 名       : lcd1602_show_string
* 函数功能       : LCD1602显示字符
* 输    入       : x,y：显示坐标，x=0~15，y=0~1;
                   str：显示字符串
* 输    出         : 无
*******************************************************************************/
void lcd1602_show_string(u8 x,u8 y,u8 *str)
{
    u8 i=0;

    if(y>1||x>15)return;//行列参数不对则强制退出

    if(y<1) //第1行显示
    {
        while(*str!='\0')//字符串是以'\0'结尾，只要前面有内容就显示
        {
            if(i<16-x)//如果字符长度超过第一行显示范围，则在第二行继续显示
            {
                lcd1602_write_cmd(0x80+i+x);//第一行显示地址设置
            }
            else
            {
                lcd1602_write_cmd(0x40+0x80+i+x-16);//第二行显示地址设置
            }
            lcd1602_write_data(*str);//显示内容
            str++;//指针递增
            i++;
        }
    }
    else    //第2行显示
    {
        while(*str!='\0')
        {
            if(i<16-x) //如果字符长度超过第二行显示范围，则在第一行继续显示
            {
                lcd1602_write_cmd(0x80+0x40+i+x);
            }
            else
            {
                lcd1602_write_cmd(0x80+i+x-16);
            }
            lcd1602_write_data(*str);
            str++;
            i++;
        }
    }
}
复制代码

主函数：main.c

#include "public.h"
#include "lcd1602.h"


/*******************************************************************************
* 函 数 名       : main
* 函数功能       : 主函数
* 输    入       : 无
* 输    出         : 无
*******************************************************************************/
void main()
{
    lcd1602_init();//LCD1602初始化
    lcd1602_show_string(0,0,"Hello World!");//第一行显示
    lcd1602_show_string(0,1,"0123456789");//第二行显示
    while(1)
    {

    }
}
复制代码

1602 液晶，从它的名字我们就可以看出它的显示容量，就是可以显示 2 行，每行 16 个字符的液晶。它的工作电压是 4.5V～5.5V，对于这点我们设计电路的时候，直接按照 5V 系统设计，但是保证我们的 5V 系统最低不能低于 4.5V。在 5V 工作电压下测量它的工作电流是 2mA，大家注意，这个 2mA 仅仅是指液晶，而它的黄绿背光都是用 LED 做的，所以功耗不会太小的，一二十毫安还是有的。

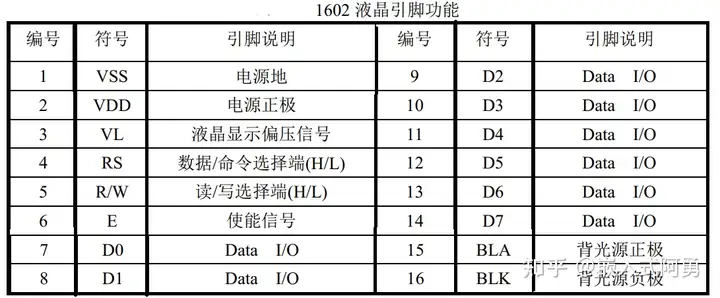

1602 液晶一共 16 个引脚，每个引脚的功能，我们都可以在它的数据手册上获得。而这些基本的信息，在我们设计电路和编写代码之前，必须先看明白。

然后根据时序图写驱动函数。

欢迎哈***

jingka*** 发表于 2024-6-27 16:22
数据手册在此，8位并口驱动LCD1602a的程序在第八章

{:5_332:}程序很详细，很好，谢谢了

tingy***

正在学习，程序已经正常运行~~
