基于AI8051U的擎天柱核心板的的点灯

蒙***

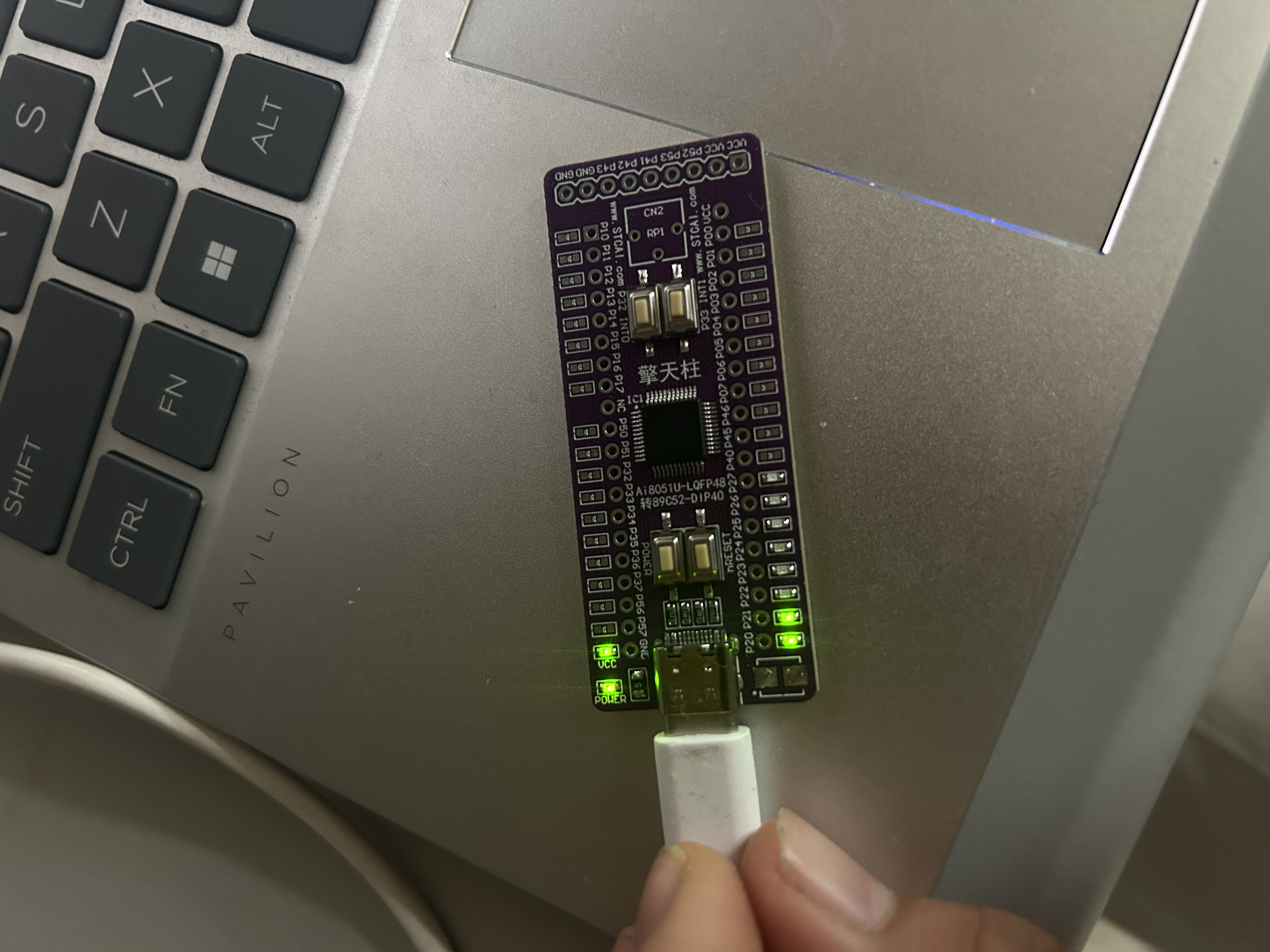

在第三集讲到了DEMO的创建等，看了视频课程后，自己单独在Keil 中编写了点灯的代码并进行编译后，对擎天柱进行了点灯操作，操作成功

国芯人***

基于AI8051U的擎天柱核心板点灯操作实践报告

在深入学习《基于AI8051U的擎天柱核心板的点灯》第三集视频课程后，我成功在Keil开发环境中编写并编译了点灯代码，并顺利在擎天柱核心板上实现了点灯操作。以下为详细的操作步骤及技术要点总结。

1. 环境准备
首先，确保开发环境已正确配置。具体包括：
Keil uVision：用于编写、编译和调试代码。
AI8051U开发板驱动：确保开发板与PC的正常通信。
擎天柱核心板：作为目标硬件平台。

2. 代码编写
在Keil中新建一个工程，选择AI8051U作为目标芯片。以下是点灯代码的核心部分：

c
include
sbit LED = P1^0;  // 定义LED连接的引脚
void delay(unsigned int time) {
    unsigned int i, j;
    for (i = 0; i < time; i++)
        for (j = 0; j < 120; j++);
}
void main() {
    while (1) {
        LED = 0;  // 点亮LED
        delay(1000);  // 延时
        LED = 1;  // 熄灭LED
        delay(1000);  // 延时
    }
}
复制代码

代码解析：
LED引脚定义：通过sbit关键字将LED连接到P1口的第0位。
延时函数：通过简单的循环实现延时，控制LED的闪烁频率。
主函数：在无限循环中交替点亮和熄灭LED，实现闪烁效果。

3. 编译与下载
完成代码编写后，进行以下操作：
1. 编译：点击Keil中的“Build”按钮，确保代码无语法错误并生成HEX文件。
2. 下载：通过编程器将生成的HEX文件下载到擎天柱核心板中。

4. 硬件连接与验证
将擎天柱核心板与电源连接，并确保LED正确接入P1^0引脚。上电后，观察到LED按照预期频率闪烁，表明点灯操作成功。

5. 问题与解决
在实际操作中，可能会遇到以下问题：
LED不亮：检查硬件连接是否正确，确保LED引脚定义与硬件一致。
闪烁频率异常：调整延时函数中的参数，优化闪烁效果。
编译错误：仔细检查代码语法，确保所有头文件和库文件已正确包含。

6. 总结
通过本次实践，我深入理解了AI8051U的基本编程方法，并成功在擎天柱核心板上实现了点灯操作。这一过程不仅巩固了我的理论知识，也提升了我的实际操作能力。未来，我将继续探索AI8051U的更多功能，为更复杂的项目打下坚实基础。

以上为本次点灯操作的详细报告，供参考与交流。

[本文内容由国芯人工智能辅助生成，仅供参考]
