【求助】自制了一块ai8051核心板，识别不到芯片

你***

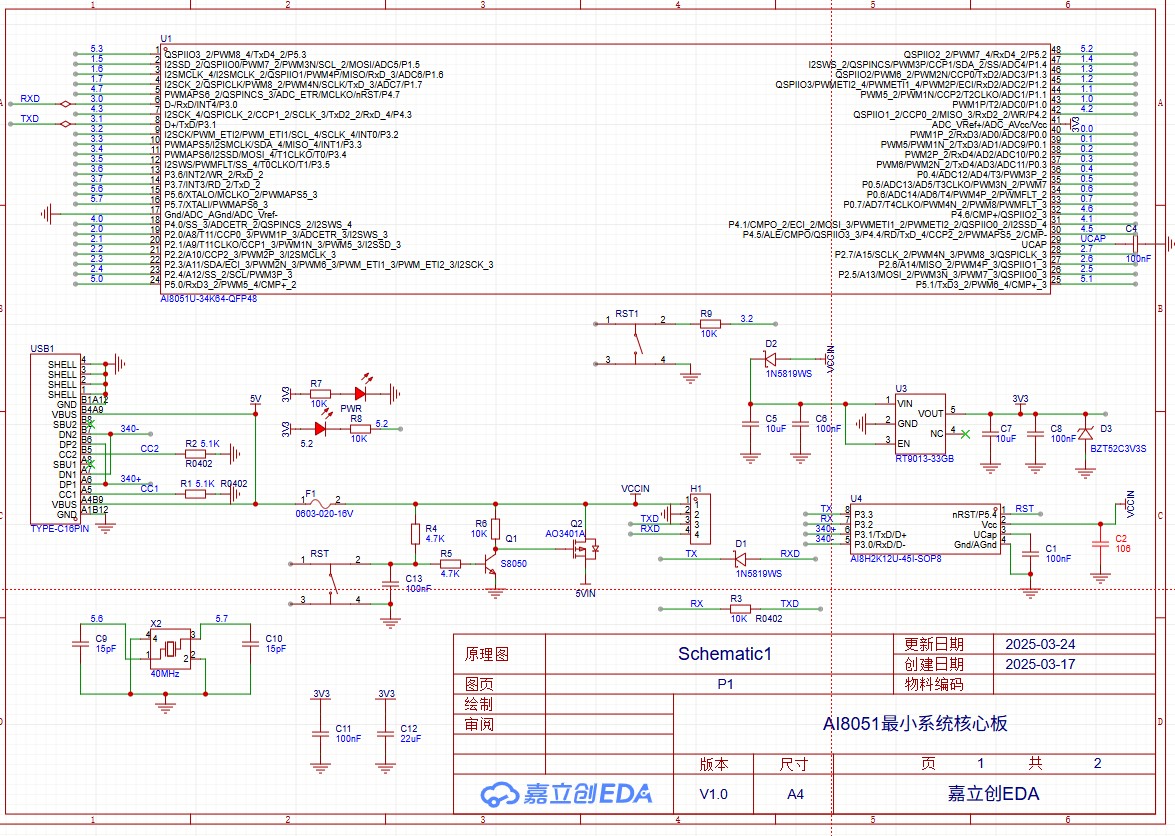

【求助】自制了一块ai8051核心板，识别不到芯片，目前芯片供电正常，引脚连接也正常，望指点。

国芯人***

针对您自制ai8051核心板无法识别芯片的问题，以下是一些可能的原因及排查建议：

1. 电源问题：
确保电源电压稳定且符合芯片规格要求。使用示波器检查电源纹波，确保其在可接受范围内。
检查电源引脚（VCC和GND）是否正确连接，并确保没有短路或断路。

2. 复位电路：
检查复位电路是否正常工作。复位引脚（RST）应在上电时产生一个低电平脉冲，确保芯片正常复位。
使用示波器观察复位信号，确保其符合芯片的复位时序要求。

3. 时钟电路：
检查晶振或外部时钟源是否正常工作。使用示波器观察时钟信号，确保其频率和幅度符合芯片要求。
确保时钟引脚（XTAL1和XTAL2）正确连接，且没有短路或断路。

4. 引脚连接：
仔细检查所有引脚的连接，确保没有错接、漏接或虚焊。
使用万用表检查引脚之间的连通性，确保信号传输正常。

5. 编程接口：
如果使用编程接口（如ISP），检查编程引脚（如MOSI、MISO、SCK、RESET）是否正确连接。
确保编程工具和软件配置正确，且与芯片兼容。

6. 芯片损坏：
如果以上检查均无问题，考虑芯片可能损坏。尝试更换芯片，看是否能解决问题。

7. 软件配置：
检查软件配置，确保芯片型号、时钟频率等参数设置正确。
如果使用开发环境，确保其支持ai8051芯片，并已正确安装相关驱动和工具链。

8. PCB设计：
检查PCB设计，确保布局合理，信号完整性良好。特别注意高频信号线的走线，避免干扰。
使用示波器检查关键信号线的波形，确保没有异常。

9. 调试工具：
使用调试工具（如逻辑分析仪）捕获芯片的启动和运行过程，分析是否存在异常。

10. 参考设计：
参考官方或成熟的ai8051核心板设计，对比您的设计，找出可能的差异和问题。

通过以上步骤的逐一排查，您应该能够找到无法识别芯片的原因并解决问题。如果问题依然存在，建议寻求更专业的技术支持或社区帮助。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

按照这个设计：
https://www.stcaimcu.com/thread-11435-1-1.html

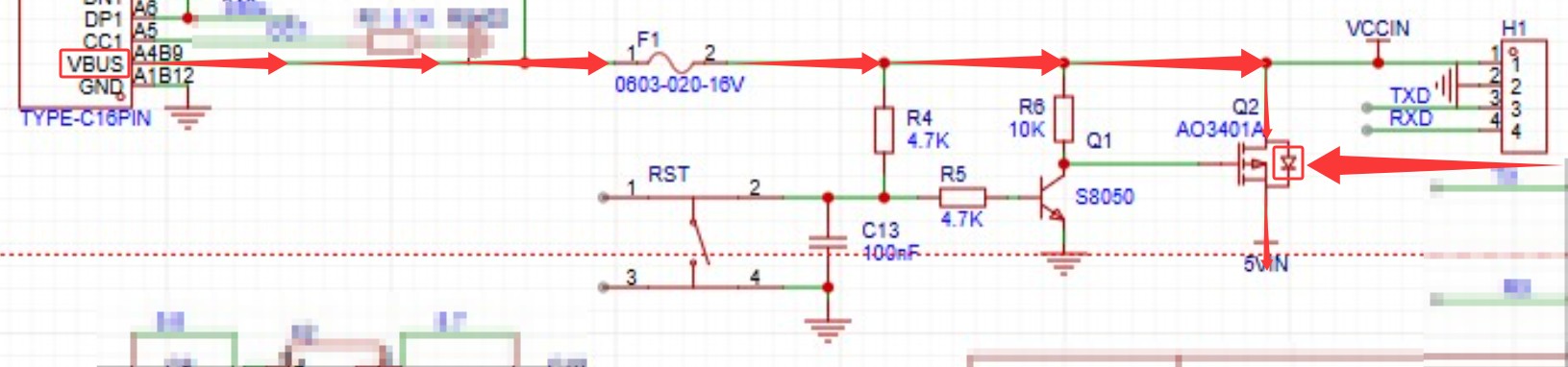

你的电路无法断电：


IO不能直接通过开关接地，否则可能输出推挽高电平短路烧毁IO，需要串联300Ω电阻：
