32G12K128烧录问题

tend***

大佬们，想问一下32G12K128LQFP48封装，在使用usb转ttl烧代码时，芯片上的rst引脚应该如何操作，rst引脚如果悬空的话是否影响烧代码呢？

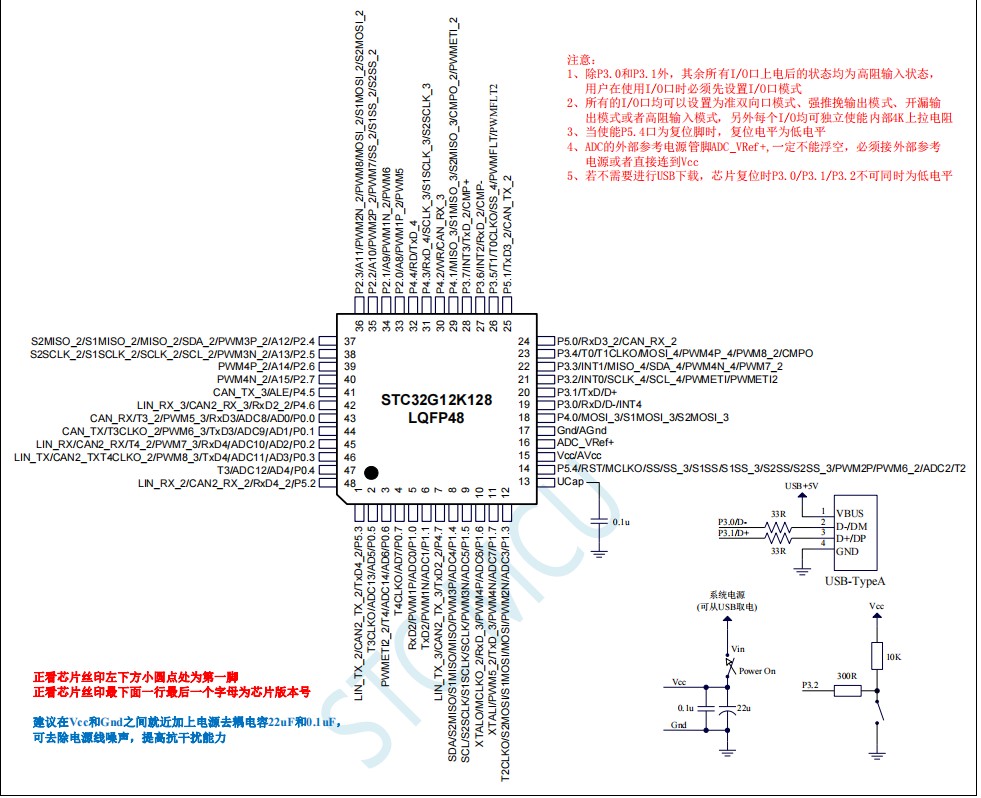

读芯片手册看到P3.2引脚没有复位功能，是P5.4是复位引脚，但是手册上给P3.2引脚做了上拉，到底要操作那个引脚，该如何操作？
谢谢各位大佬了

国芯人***

关于STC32G12K128LQFP48芯片的烧录问题，特别是RST引脚的操作，以下是详细的解答：

1. RST引脚的作用：RST引脚是芯片的复位引脚，用于控制芯片的复位操作。在烧录过程中，RST引脚的状态直接影响芯片是否能够进入烧录模式。

2. RST引脚的操作：在使用USB转TTL进行烧录时，RST引脚需要被正确操作以确保芯片能够进入烧录模式。通常，RST引脚需要通过一个上拉电阻连接到VCC，并通过一个开关或跳线连接到GND。在烧录过程中，RST引脚需要被短暂拉低（通常为几毫秒）以触发芯片的复位，然后释放以允许芯片进入烧录模式。

3. RST引脚悬空的影响：如果RST引脚悬空，芯片可能无法正确复位，从而导致烧录失败。因此，RST引脚不应悬空，而应通过上拉电阻连接到VCC，并在需要时通过开关或跳线拉低。

4. P3.2和P5.4引脚的区别：根据芯片手册，P5.4是复位引脚，而P3.2引脚没有复位功能。尽管手册中提到P3.2引脚做了上拉，但这并不意味着P3.2引脚可以替代P5.4作为复位引脚。在烧录过程中，应操作P5.4引脚，而不是P3.2引脚。

5. 具体操作步骤：
将RST引脚通过一个10kΩ的上拉电阻连接到VCC。
在烧录前，通过一个开关或跳线将RST引脚短暂拉低（几毫秒），然后释放。
确保USB转TTL的TX和RX引脚正确连接到芯片的相应引脚。
启动烧录软件，按照软件提示进行烧录操作。

总结：在烧录STC32G12K128LQFP48芯片时，RST引脚（P5.4）应通过上拉电阻连接到VCC，并在烧录前短暂拉低以触发复位。RST引脚不应悬空，否则可能导致烧录失败。P3.2引脚虽然做了上拉，但不具备复位功能，不应作为复位引脚使用。

希望以上解答能帮助您顺利完成芯片的烧录操作。如有进一步问题，请随时咨询。

[本文内容由国芯人工智能辅助生成，仅供参考]

CyberH***

P32上拉是为了防止错误进入USB下载状态
因为USB下载要求上电时P30、P31、P32都是低电平
复位脚不需要任何操作
复位脚上电时会有6.5ms高电平
复位脚可做IO口
如复位脚不做IO口，不能外部接低电平，否则始终处于复位状态无法工作

tend***

CyberH*** 发表于 2025-4-13 15:34
P32上拉是为了防止错误进入USB下载状态
因为USB下载要求上电时P30、P31、P32都是低电平
复位脚不需要任何操 ...

大佬你好，照您的说法rst引脚不用做任何操作，我们的rst引脚和P3.2现在是悬空的，现在的状况是stc-isp无法识别单片机，我们是使用usb转ttl的方式进行下载的，txrx上电等问题我们都是检查过的，还是无法识别单片机，我们现在是还有什么问题没有检查到吗？谢谢大佬了

AI***

贴下原理图，ISP软件截图。大家好帮忙分析

乘风***

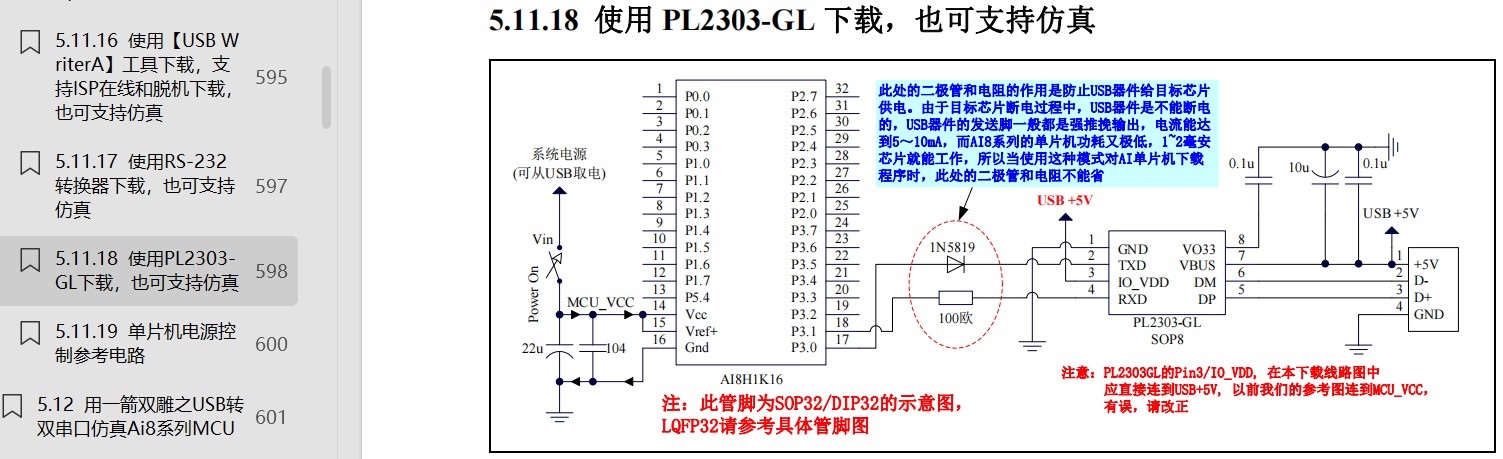

如果是使用第三方的普通USB转TTL工具烧录，需要注意做好隔离：
