AiCube 试用 - PWM 呼吸灯

本文介绍了 Aiapp-ISP 仿真调试平台软件的 AiCube 工具通过定时器实现 PWM 呼吸灯的主要流程。

项目介绍

该项目通过定时器中断实现 PWM 呼吸灯，即通过控制 PWM 占空比实现 LED 亮度调节。

参考：51单片机利用PWM、定时器实现呼吸灯 .

硬件平台

硬件测试平台为基于 AI8051U-34K64 主控的 擎天柱 开发板

下载软件

下载 最新版 AIapp-ISP 软件；

解压并打开该软件，右侧操作界面选择并进入 Keil 仿真设置 标签项；

仿真设置

选择目标单片机型号 - 添加型号和头文件到 Keil - 选择 Keil 安装目录文件夹 - 确定，提示添加成功；

创建项目

菜单栏点击 AiCube 标签，进入 项目创建助手 ；

选择目标单片机型号 - 填写项目名称 - 设置保存路径 - 点击 下一步 ；

参数配置

进入参数配置界面

取消勾选 CLK 时钟 项；

勾选 外设 - USB 通用串行总线 项；

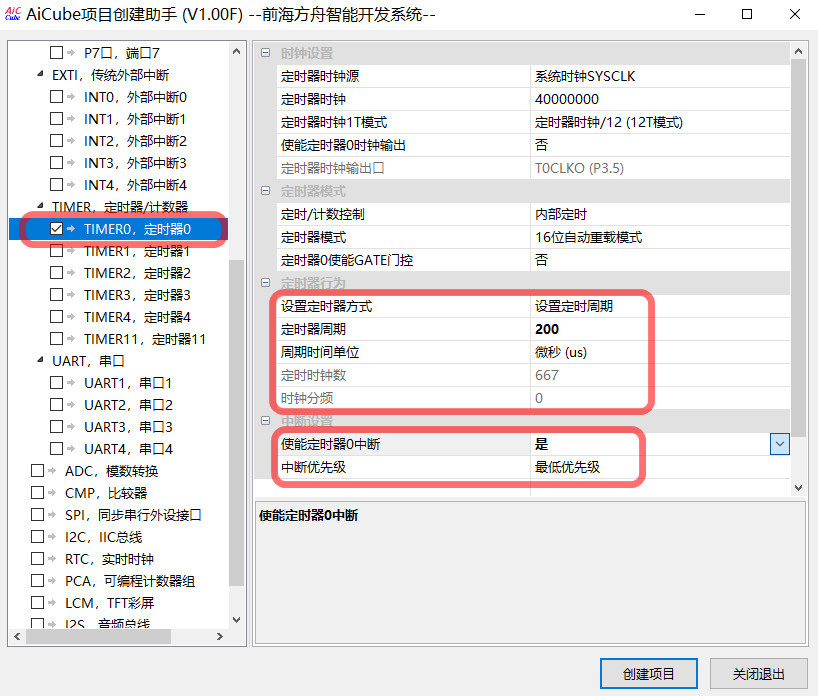

勾选 TIMER 定时器 - TIMER0，并进行相关配置，打开定时器0

注意 定时器周期 需根据实际情况设置合适的数值和单位。

生成工程

点击 创建项目 即可获得预先配置参数的 Keil 工程。

此时查看目标路径发现 AiCube 工具创建的工程文件，包括 Keil 文件、库文件夹等标准工程格式；

双击打开生成的 Keil 文件，进入 main.c 主函数文件

可见代码已根据 AiCube 工具的配置，提前配置完成定时器和中断初始化等函数。

编译一下直接生成的工程，确保无误。

代码添加

定义变量，以便调用

uint8 Tcount, dutyfactor, direct; // 定义 PWM周期计数、占空比、方向
sbit LED = P2^0; // 目标 PWM 输出 I/O 管脚

在主循环中调用 breathLED() 呼吸灯函数；

void breathLED(); // 调用呼吸灯函数
void main(void)
{
    SYS_Init();

    while (1)
    {
        breathLED(); // 呼吸灯函数
        USBLIB_OUT_Done();              //查询方式处理USB接收的数据
    }
}

添加和定义呼吸灯 void breathLED() 函数

/* ---------- breath LED -------------*/
void breathLED()
{
    if(Tcount >= 100)
    {               //一个PWM周期(100次*200us)
        Tcount = 0;                 //下一个PWM周期内，重新计数

        //根据方向判断占空比增加或减少
        if(direct == 0)
        {           //正方向，占空比增加
            dutyfactor++;           //下一个PWM周期，占空比增加1
        }
        else if(direct == 1)
        {   //负方向，占空比减少
            dutyfactor--;           //下一个PWM周期，占空比减少1
        }
    }

    //根据占空比值判断方向是否需要改变
    if(dutyfactor <= 0)
    {           //占空比减少到0
        direct = 0;                 //正方向，占空比开始增加
    }
    else if(dutyfactor >= 100)
    {   //占空比增加到100
        direct = 1;                 //负方向，占空比开始减少
    }

    //占空比：通电时间相对于总时间所占的比例（此程序中：低电平时间相对于PWM周期所占的比例）
    //一个PWM周期计数100次，占空比相当于低电平的计数周期次数。即：0~占空比：低电平，灯亮；占空比~100：高电平，灯灭
    //在一个PWM周期内，根据周期计数是否小于占空比，判断LED灯的亮灭
    if(Tcount < dutyfactor)
    {       //周期计数值<占空比
        LED = 0;                    //当前PWM周期的当前计数周期内灯亮
    }
    else
    {
        LED = 1;                    //当前PWM周期的当前计数周期内灯灭
    }
}

之后保存并重新编译工程。

完整工程见附件。

固件烧录

生成的 HEX 烧录固件位于 Objects 文件夹下，

使用 Type-C 数据线连接开发板和电脑，按住 P32 按键的同时，短按 POWER 按键，

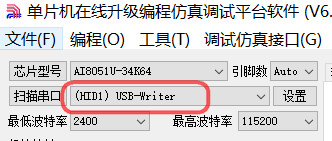

此时 Aiapp-ISP 软件自动识别 HID 设备

点击 下载/编程 按钮，待烧录结束，程序自动运行。

效果演示

P20 引脚对应的 LED 呈现呼吸灯效果，从暗到亮再到暗完成 1 个周期，为 4 秒

总结

本文介绍了 Aiapp-ISP 仿真调试平台软件的 AiCube 工具实现 PWM 呼吸灯的主要流程，为 STC 系列单片机的快速开发和应用提供了参考。

附件：PWM_breath_LED.zip
