8H1K17T 双路ADC检测 | 已解决

zpzo***

// 头文件
#include "STC8H.H"                              // 引入STC8系列单片机的头文件
#include "intrins.h"                            // 引入Keil的内部函数头文件


// 数据存储
#define HIGH_THRESHOLD 3000                     // 亮度变暗的上阈值
#define LOW_THRESHOLD  2900                     // 亮度变亮的下阈值
#define HIGH_Voltage   819                      // 1V
#define LOW_Voltage    573                      // 0.7V
#define STABLE_COUNT   20                       // 设定连续检测 20 次才切换状态


// 端口定义
sbit LED    = P5^4;                             // LED
sbit DELAY  = P3^5;                             // 继电器
sbit GM     = P3^3;                             // 定义AD光敏输入端口
sbit HP     = P1^3;                             // 电网电压
sbit PH0    = P1^0;                             // 主
sbit PH1    = P1^1;                             // 从


/*-------------------------------------------光敏探头ADC检测-----------------------------------------------------*/
// 1ms延时函数
void delay_ms(uint16 x)
{
    uint16 j, i;
    for(j = 0; j < x; j++)
    {
        for(i = 0; i < 1580; i++);      // 延时代码
    }
}

// ADC初始化
void ADC_INIT()
{
    ADCCFG &= ~0x0f;            // 50KSPS
    ADCCFG |= 0x02;             // SPEED(2)
    ADCTIM = 0x35;              // CSSETUP(0), CSHOLD(1), SMPDUTY(21)
    ADC_CONTR&=0xDF;            // 清AD转换完成标志

    EADC = 0;                   // 禁止ADC中断
    ADCCFG|=0x20;               // ADC转换结果12位数
    ADC_CONTR|=0x40;            //启动AD转换,ADC_START=1
}

// ADC口检测AD转换值函数
uint16 GET_ADC_DATA(void)
{
    uint16 AD_DATA = 0;         // ADC数据存储位
    ADC_CONTR&=0xDF;            // 清AD转换完成标志
    ADC_CONTR&=0xBF;            // 关闭AD转换,ADC_START=0
    // 数据高八位存RES 低2位存RESL
    AD_DATA = ADC_RES;          // 首先读取高八位的数值
    AD_DATA <<= 8;
    AD_DATA|= ADC_RESL;         // 读取低4位
    ADC_CONTR|=0x40;            //启动AD转换,ADC_START=1
    return  AD_DATA;
}

// 转换ADC电压值
void datapros()
{
    static uint16 stable_counter = 0;               // 计数器
    static bit light_on = 0;                        // 当前灯的状态

    uint16 temp = GET_ADC_DATA();
    uint16 voltage = (((float)temp / 4095) * 4095);

    // 记录状态是否需要改变
    bit new_state = light_on;

    if (!light_on && voltage > HIGH_THRESHOLD)      // 低亮度,尝试开灯
    {
        new_state = 1;
    }
    else if (light_on && voltage < LOW_THRESHOLD)   // 高亮度,尝试关灯
    {
        new_state = 0;
    }

    // 仅在状态需要改变时,进行稳定性检查
    if (new_state != light_on)
    {
        stable_counter++;                           // 状态变化时,增加稳定计数
        if (stable_counter >= STABLE_COUNT)         // 只有状态连续 N 次不变,才真正执行
        {
            light_on = new_state;

            if(light_on == 0)                       // 检测需要关闭灯
            {
                PH0 = 0;                            // 主
                PH1 = 0;                            // 从

                LED = 0;
                DELAY = 0;
            }
            else if(light_on == 1)
            {
                LED = 1;
                DELAY = 1;
            }

            stable_counter = 0;                     // 计数器归零
        }
    }
    else
    {
        stable_counter = 0;                         // 状态没有变化,重置计数
    }
}

// HP转换ADC电压值----电网电压检测
void HPdatapros()
{
    static uint16 stable_counter = 0;               // 计数器
    static bit light_on = 0;                        // 当前灯的状态
    bit new_state = light_on;                       // 记录状态是否需要改变

    uint16 temp = GET_ADC_DATA();
    uint16 voltage = (((float)temp / 4095) * 4095);

    if(voltage > HIGH_Voltage)                      // 电网电压超过1V
    {
        PH0 = 0;                                    // 主
        PH1 = 0;                                    // 从
    }

    if (light_on && voltage > LOW_Voltage)          // 电网电压超过0.7V
    {
        new_state = 0;
    }

    // 仅在状态需要改变时,进行稳定性检查
    if (new_state != light_on)
    {
        stable_counter++;                           // 状态变化时,增加稳定计数
        if (stable_counter >= STABLE_COUNT)         // 只有状态连续 N 次不变,才真正执行
        {
            light_on = new_state;

            if(light_on == 0)                       // 检测需要关闭高压
            {
                PH0 = 0;                            // 主
                PH1 = 0;                            // 从

                delay_ms(5000);                     // 5s

                PH0 = 1;                            // 主
                PH1 = 1;                            // 从
            }
            stable_counter = 0;                     // 计数器归零
        }
    }
    else
    {
        stable_counter = 0;                         // 状态没有变化,重置计数
    }
}
/*-------------------------------------------光敏探头 电网电压ADC检测------------------------------------------------*/

// 系统初始化
void system_init()
{
    delay_ms(1000);                     // 延时1s 待市电稳定

    // 引脚定义
    P3M0 |= 0x20; P3M1 &= ~0x20;        // P35 强推挽
    P5M0 |= 0x10; P5M1 &= ~0x10;        // P54 强推挽
    P1M0 |= 0x03; P1M1 &= ~0x03;        // P10 11 强推挽

    LED = 0;                            // 关灯
    DELAY = 0;                          // 继电器打开
    PH0 = 0;                            // 主
    PH1 = 0;                            // 从

    ADC_INIT();                         // ADC初始化
}
void main()
{
    system_init();

    while(1)
    {
        ADC_CONTR = 0x8B;
        datapros();

        ADC_CONTR = 0x83;            // ADC3
        //HPdatapros();                // 电网电压实时检测
    }
}
复制代码

现在的问题是，当我没有调用电网电压检测的两行代码时 光敏检测是正常的
但是一旦调用会导致LED delay 包括PH0 1四个全部都变成低电平
原来的光敏也不起作用，这个时候电网电压检测引脚是接地的 也就是0V
正常不应该会影响到

代码写的不好，大佬高抬贵手给看看如何能保证这两个检测互不干扰

国芯人***

回复：关于STC8H1K17T双路ADC检测的代码分析与优化建议

1. 代码概述
该代码基于STC8H1K17T单片机，实现了双路ADC检测功能，主要用于光敏传感器和电网电压的检测。通过设定阈值和稳定计数，实现了对亮度变化和电压状态的判断，并控制LED和继电器的输出。

2. 代码分析
2.1 头文件引入

c
include "STC8H.H"  // 引入STC8系列单片机的头文件
include "intrins.h"  // 引入Keil的内部函数头文件
复制代码

STC8H.H 是STC8系列单片机的专用头文件，包含了寄存器和外设的定义。
intrins.h 提供了Keil编译器的内部函数，如延时函数 nop() 等。

2.2 数据存储与阈值定义

c
define HIGHTHRESHOLD 3000  // 亮度变暗的上阈值
define LOWTHRESHOLD  2900  // 亮度变亮的下阈值
define HIGHVoltage   819   // 1V
define LOWVoltage    573   // 0.7V
define STABLECOUNT   20    // 设定连续检测 20 次才切换状态
复制代码

HIGHTHRESHOLD 和 LOWTHRESHOLD 用于判断光敏传感器的亮度变化。
HIGHVoltage 和 LOWVoltage 用于判断电网电压的状态。
STABLECOUNT 用于确保状态切换的稳定性，避免误判。

2.3 端口定义

c
sbit LED    = P5^4;  // LED
sbit DELAY  = P3^5;  // 继电器
sbit GM     = P3^3;  // 定义AD光敏输入端口
sbit HP     = P1^3;  // 电网电压
sbit PH0    = P1^0;  // 主
sbit PH1    = P1^1;  // 主
复制代码

LED 和 DELAY 分别控制LED和继电器的输出。
GM 和 HP 分别用于光敏传感器和电网电压的ADC输入。
PH0 和 PH1 可能用于其他功能，但未在代码中明确说明。

3. 优化建议
3.1 增加注释
建议在代码中增加更多注释，特别是对关键逻辑和寄存器配置的说明，以提高代码的可读性和可维护性。

3.2 状态机设计
可以考虑使用状态机来管理亮度变化和电压状态的切换，以提高代码的结构性和可扩展性。

3.3 参数化配置
将阈值和稳定计数等参数定义为宏或常量，方便后续调整和优化。

3.4 错误处理
增加对ADC采样结果的错误处理机制，如超时检测或异常值过滤，以提高系统的鲁棒性。

3.5 代码模块化
将ADC采样、状态判断和输出控制等功能模块化，便于代码的复用和测试。

4. 总结
该代码实现了基本的双路ADC检测功能，但在注释、结构化和错误处理等方面还有优化空间。通过上述建议，可以进一步提高代码的质量和系统的稳定性。

如需进一步的技术支持或代码优化，请随时联系。

注意：以上回复基于提供的代码片段，未涉及具体实现细节。如有更多需求或问题，欢迎进一步交流。

[本文内容由国芯人工智能辅助生成，仅供参考]

zpzo***

这个代码主要是为了，先执行电网电压检测，只有低于0.7V的时候才正常工作光敏的，然后高于0.7V就停5s再开，电网电压超过1V整个设备才关机这样子

原来是为了控制高压发生器，一旦短路到了0.7V，我就把高压发生器停掉，但是灯和继电器不停

然后超过1V说明设备异常 整个设备才关机

Debu***

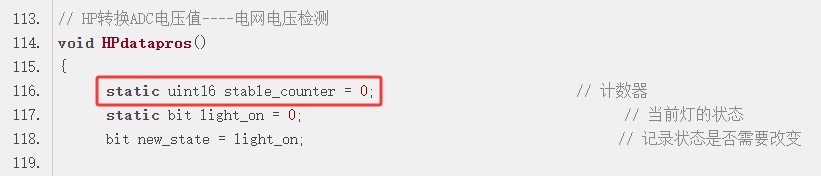

给static变量赋值，每次进入这个函数都会被赋值（程序中是清零），那static就没有意义了
你的程序要去掉=0，如需要初始化清零，这个变量放在data，用startup.a51初始化（放在xdata要修改startup.a51）
或声明为全局变量，在函数外初始化仅赋值1次，注意不能声明时赋值
另外你的程序缺少打开EAXFR，初始化就打开，不要再关闭
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=16535

梁***

你的程序中，启动ADC后没有等待检测到ADC完成就读取数据，这是不对的。
初始化时，不要启动ADC转换。
// ADC初始化
void ADC_INIT()
{
    ADCCFG &= ~0x0f;            // 50KSPS
    ADCCFG |= 0x02;             // SPEED(2)
    ADCTIM = 0x35;              // CSSETUP(0), CSHOLD(1), SMPDUTY(21)
    ADC_CONTR&=0xDF;            // 清AD转换完成标志

    EADC = 0;                   // 禁止ADC中断
    ADCCFG|=0x20;               // ADC转换结果12位数
//    ADC_CONTR|=0x40;       //不要启动AD转换！！！！！！！！！！！！！
}

在读取函数启动ADC转换并等待完成，再读数据。
// ADC口检测AD转换值函数
uint16 GET_ADC_DATA(void)
{
    uint16 AD_DATA;         // ADC数据存储位

    ADC_CONTR|=0x40;       //启动AD转换！
    NOP(5);     //加5个NOP
    while((ADC_CONTR & 0x20) == 0)  ;   //等待转换完成
    ADC_CONTR&=0xDF;            // 清AD转换完成标志
  //  ADC_CONTR&=0xBF;            // 不用清ADC_START=0， 自动清0的
    return  (((uint16)ADC_RES << 8) + ADC_RESL);  //读取并返回结果
}

zpzo***

已解决，转换问题导致的，一个通道没发现问题，两个通道就出事了

spring***

感谢楼主分享，学习一下

梁***

zpzo*** 发表于 2025-4-9 23:59
已解决，转换问题导致的，一个通道没发现问题，两个通道就出事了

你的程序中，启动ADC后没有等待ADC完成就读取数据，才会导致错误，请参考我上面5楼的贴。

zpzo***

// 头文件
#include "STC8H.H"                                  // 引入STC8系列单片机的头文件
#include "intrins.h"                                // 引入Keil的内部函数头文件


// 宏定义
// 数据存储
#define HIGH_THRESHOLD 4000                         // 亮度变暗的上阈值
#define LOW_THRESHOLD  3900                         // 亮度变亮的下阈值
#define HIGH_HP 1000                                // 1V
#define LOW_HP  700                                 // 0.7V
#define STABLE_COUNT   20                           // 设定连续检测 20 次才切换状态
#define ADC_CHANNEL_GM 11                           // 光敏 ADC 通道
#define ADC_CHANNEL_HP 3                            // 电网 ADC 通道
// 数据类型
#define  uint32   unsigned long                     // 定义32位无符号整数类型
#define  uint16   unsigned int                      // 定义16位无符号整数类型
#define  uint8    unsigned char                     // 定义8位无符号整数类型


// 端口定义
sbit LED    = P5^4;                                 // LED
sbit DELAY  = P3^5;                                 // 继电器
sbit GM     = P3^3;                                 // 定义AD光敏输入端口
sbit HP     = P1^3;                                 // 电网电压
sbit PH0    = P1^0;                                 // 主
sbit PH1    = P1^1;                                 // 从


// 1ms延时函数
void delay_ms(uint16 x)
{
    uint16 j, i;
    for(j = 0; j < x; j++)
    {
        for(i = 0; i < 1580; i++);                  // 延时代码
    }
}

// ADC初始化
void ADC_INIT()
{
    ADC_CONTR |= 0x80;                              // 打开ADC电源
    ADCCFG &= ~0x0f;                                // 清除速度选择位
        ADCCFG |= 0x02;                                                // 设置采样速率为 SPEED=2,即 50KSPS
        ADCTIM = 0x35;                                                // CSSETUP(0), CSHOLD(1), SMPDUTY(21)
    ADC_CONTR &= 0xDF;                              // 清AD转换完成标志

    EADC = 0;                                       // 禁止ADC中断
    ADCCFG |= 0x20;                                 // ADC转换结果12位数
}

// ADC口检测AD转换值函数
uint16 ADC_ReadChannel(uint8 channel)
{
    uint16 result;

    ADC_CONTR &= 0xF0;                              // 清通道选择位
    ADC_CONTR |= (channel & 0x0F);                  // 设置通道
    ADC_CONTR &= ~0x20;                             // 清完成标志
    ADC_CONTR |= 0x40;                              // 启动转换

    while (!(ADC_CONTR & 0x20));                    // 等待完成
    ADC_CONTR &= ~0x20;                             // 清完成标志

    result = ADC_RES;                               // 首先读取高八位的数值
    result <<= 8;
    result|= ADC_RESL;                                    // 读取低4位
    return result;
}

// 光敏
void process_gm(uint8 channel)
{
    static uint16 gm_stable_counter = 0;
    static bit gm_light_on = 0;

    uint16 temp = ADC_ReadChannel(channel);  // 用传入的通道号
    uint16 voltage = (uint32)temp * 5000 / 4095;

    bit new_state = gm_light_on;

    if (!gm_light_on && voltage > HIGH_THRESHOLD)
    {
        new_state = 1;
    }
    else if (gm_light_on && voltage < LOW_THRESHOLD)
    {
        new_state = 0;
    }

    if (new_state != gm_light_on)
    {
        gm_stable_counter++;
        if (gm_stable_counter >= STABLE_COUNT)
        {
            gm_light_on = new_state;
            LED = gm_light_on;
            DELAY = gm_light_on;
            gm_stable_counter = 0;
        }
    }
    else
    {
        gm_stable_counter = 0;
    }
}

void process_hp(uint8 channel)
{
    static uint16 hp_stable_counter = 0;
    static bit hp_light_on = 0;

    uint16 temp = ADC_ReadChannel(channel);  // 用传入的通道号
    uint16 voltage = (uint32)temp * 5000 / 4095;

    bit new_state = hp_light_on;

    if (!hp_light_on && voltage > HIGH_HP)              // 超过1V
    {
        new_state = 1;
    }
    else if (hp_light_on && voltage < LOW_HP)           // 超过0.7V
    {
        new_state = 0;
    }

    if (new_state != hp_light_on)
    {
        hp_stable_counter++;
        if (hp_stable_counter >= STABLE_COUNT)
        {
            hp_light_on = new_state;
            if(hp_light_on == 1)        // 超过1V
            {
                mode = 2;

                LED = 0;
                DELAY = 0;
                PWMA_ENO &= ~0x03;
                PH0 = 0;
                PH1 = 0;
            }
            else if(hp_light_on == 0)       // 超过0.7V
            {
                PWMA_ENO &= ~0x03;
                PH0 = 0;
                PH1 = 0;

                delay_ms(5000);

                PWMA_ENO |= 0x03;
            }
            hp_stable_counter = 0;
        }
    }
    else
    {
        hp_stable_counter = 0;
    }
}


// 系统初始化
void system_init()
{
    delay_ms(1000);                                     // 延时1s 待市电稳定

    // 引脚定义
    P3M0 |= 0x20; P3M1 &= ~0x20;                        // P35 强推挽
    P5M0 |= 0x10; P5M1 &= ~0x10;                        // P54 强推挽
    P1M0 |= 0x03; P1M1 &= ~0x03;                        // P10 11 强推挽

        LED = 0;                                            // 关灯
    DELAY = 0;                                          // 继电器打开
    PH0 = 0;                                            // 主
    PH1 = 0;                                            // 从

    ADC_INIT();                                         // ADC初始化
}


// 主函数
void main()
{
    system_init();

    while (1)
    {
        process_gm(ADC_CHANNEL_GM);  // 光敏通道
        process_hp(ADC_CHANNEL_HP);  // 电网通道
    }
}



这是我的写法 一个通道对应一个数据处理函数 然后可以直接用数字传入通道 并且通道检测不会相互冲突

zpzo***

zpzo*** 发表于 2025-4-10 17:40
// 头文件
#include "STC8H.H"                                  // 引入STC8系列单片机的头文件
#include ...

这样就可以保证双路以及多路检测都可以运行了
