8H1K17T 互补死区PWM无输出信号|已解决，需初始化IO端口模式，操作CCMR前需CCER清零

zpzo***

// 频率30khz 占空比50% 两边死区3% 共6%

// 头文件
#include "STC8H.H"          // 引入STC8系列单片机的头文件
#include "intrins.h"        // 引入Keil的内部函数头文件


// 端口定义
sbit PH0 = P1^0;
sbit PH1 = P1^1;


// 宏定义
// 数据存储
#define TIMER_XO    11059200                    // 定时器时钟频率为11.0592MHz
#define PWM_FREQ    30000                       // PWM频率

// 数据类型
#define  uint32   unsigned long                 // 定义32位无符号整数类型
#define  uint16   unsigned int                  // 定义16位无符号整数类型
#define  uint8    unsigned char                 // 定义8位无符号整数类型


// 声明
// 变量
uint16 ARR;
uint16 CCR;
// 数组
// 函数


// 函数模块

// 互补PWM初始化
void PWM_Init()
{
    P_SW2 |= 0x80;                  // 授权访问特殊寄存器

    PWMA_PS = 0x00;                 // 选取高级PWM通道1输出脚P10 11 (数值特殊PWM234通道也被使能了)

    PWMA_ENO = 0x00;                // 输出使能寄存器A 清零
    PWMA_ENO |= 0x03;               // 输出使能寄存器使能PWM1N 1P输出

    PWMA_CR1 |= 0x01;               // 控制寄存器1A 开始计时

    PWMA_CCMR1 = 0x68;              // PWM模式1 启动预装载

    PWMA_CCER1 = 0x05;              // 开启主从通道PWM1N P  且正向输出

    PWMA_PSCRH = 0x00;              // 明确设为不分频
    PWMA_PSCRL = 0x00;

    PWMA_ARRH = (ARR >> 8);         // 右移 8 位，取高位
    PWMA_ARRL = ARR;                // 取低位

    PWMA_CCR1H = (CCR >> 8);        // 50%占空比
    PWMA_CCR1L = CCR;

    PWMA_DTR = 0x0B;                // 不分频 死区3%

    PWMA_BKR = 0x80;                // 使能主输出
}

// 系统初始化
void system_init()
{
    PH0 = 0;
    PH1 = 0;

    ARR = (TIMER_XO / PWM_FREQ) - 1;    // 368
    CCR = ARR / 2;                      // 184
}

// 主函数
void main()
{
    system_init();      // 系统初始化

    PWM_Init();         // 互补PWM初始化

    while(1)
    {

    }
}
// 代码如上 是根据STC8H规格书配置的  但是为什么实际用示波器测试却测不到波形 全是低电平

国芯人***

c
    PWMAENO = 0x03;                // 使能PWM输出通道1和2
    PWMACCER1 = 0x00;              // 关闭PWM捕获比较使能寄存器1
    PWMACCER2 = 0x00;              // 关闭PWM捕获比较使能寄存器2
    // 设置PWM周期和占空比
    ARR = (uint16)(TIMERXO / PWMFREQ) - 1;  // 计算自动重装载寄存器值
    CCR = (uint16)(ARR / 2);                 // 计算捕获比较寄存器值，占空比50%
    PWMAARRH = (uint8)(ARR >> 8);           // 设置ARR高字节
    PWMAARRL = (uint8)(ARR & 0xFF);         // 设置ARR低字节
    PWMACCR1H = (uint8)(CCR >> 8);          // 设置CCR1高字节
    PWMACCR1L = (uint8)(CCR & 0xFF);        // 设置CCR1低字节
    PWMACCR2H = (uint8)(CCR >> 8);          // 设置CCR2高字节
    PWMACCR2L = (uint8)(CCR & 0xFF);        // 设置CCR2低字节
    // 设置死区时间
    uint16 deadTime = (uint16)(ARR  0.03);  // 计算死区时间，3%
    PWMADTR = deadTime;                     // 设置死区时间寄存器
    // 配置PWM模式
    PWMACCMR1 = 0x68;                      // 设置PWM模式1，使能预装载
    PWMACCMR2 = 0x68;                      // 设置PWM模式1，使能预装载
    PWMACCER1 = 0x33;                      // 使能PWM输出通道1和2，并设置极性
    PWMACCER2 = 0x33;                      // 使能PWM输出通道1和2，并设置极性
    PWMACR1 = 0x01;                        // 使能计数器
    PWMABKR = 0x80;                        // 使能主输出
}
// 主函数
void main()
{
    PWMInit();                             // 初始化PWM
    while (1)
    {
        // 主循环
    }
}
复制代码

代码解析

1. 头文件引入：
#include "STC8H.H"：引入STC8系列单片机的头文件，包含寄存器和特殊功能寄存器的定义。
#include "intrins.h"：引入Keil的内部函数头文件，提供一些常用的内部函数。

2. 端口定义：
sbit PH0 = P1^0; 和 sbit PH1 = P1^1;：定义P1.0和P1.1为PWM输出端口。

3. 宏定义：
#define TIMERXO 11059200：定义定时器时钟频率为11.0592MHz。
#define PWMFREQ 30000：定义PWM频率为30kHz。
#define uint32 unsigned long、#define uint16 unsigned int、#define uint8 unsigned char：定义不同位宽的无符号整数类型。

4. 变量声明：
uint16 ARR; 和 uint16 CCR;：声明自动重装载寄存器和捕获比较寄存器的变量。

5. PWM初始化函数：
PWMInit()：初始化PWM模块，设置PWM周期、占空比、死区时间和输出模式。
PSW2 |= 0x80;：授权访问特殊寄存器。
PWMAPS = 0x00;：选取高级PWM通道1输出脚P10和P11。
PWMAENO = 0x03;：使能PWM输出通道1和2。
PWMACCER1 = 0x00; 和 PWMACCER2 = 0x00;：关闭PWM捕获比较使能寄存器。
ARR = (uint16)(TIMERXO / PWMFREQ) - 1;：计算自动重装载寄存器值。
CCR = (uint16)(ARR / 2);：计算捕获比较寄存器值，占空比50%。
PWMAARRH 和 PWMAARRL：设置ARR高字节和低字节。
PWMACCR1H 和 PWMACCR1L：设置CCR1高字节和低字节。
PWMACCR2H 和 PWMACCR2L：设置CCR2高字节和低字节。
uint16 deadTime = (uint16)(ARR  0.03);：计算死区时间，3%。
PWMADTR = deadTime;：设置死区时间寄存器。
PWMACCMR1 = 0x68; 和 PWMACCMR2 = 0x68;：设置PWM模式1，使能预装载。
PWMACCER1 = 0x33; 和 PWMACCER2 = 0x33;：使能PWM输出通道1和2，并设置极性。
PWMACR1 = 0x01;：使能计数器。
PWMABKR = 0x80;：使能主输出。

6. 主函数：
main()：主函数，调用PWM初始化函数并进入主循环。

总结
该代码实现了在STC8H1K17T单片机上生成30kHz频率、50%占空比、3%死区时间的互补PWM信号。通过配置PWM模块的寄存器和相关参数，实现了精确的PWM输出控制。

[本文内容由国芯人工智能辅助生成，仅供参考]

王***

你好，STC8系列需要设置IO引脚模式为输出模式才可以输出
除了P30/P31外，其他引脚上电默认都是高阻输入的。



同时，代码中操作CCMR前，需要先将对应的CCER清零

乘风***

我用你的配置代码测了一下，可以正常输出互补对称PWM信号。
烧录附件例子的hex文件到你板子试试，还没有测到信号的话，排查硬件，看看是否有虚焊或者短路，此外P10,P11外围电路断开试试。

zpzo***

感谢 我这边修改一下代码 ，我确实缺少了清零和初始化引脚的部分

我这边是芯片烧录座直接测量芯片引脚的

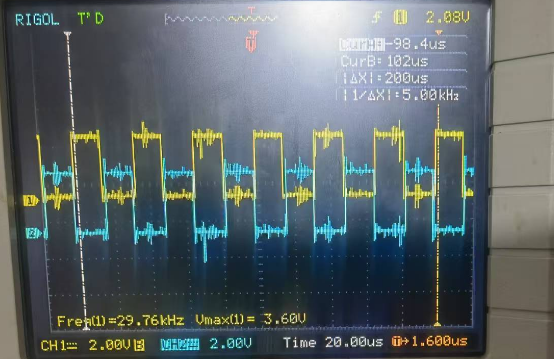

我先修改一下看一下波形

zpzo***

王*** 发表于 2025-4-7 09:38
你好，STC8系列需要设置IO引脚模式为输出模式才可以输出
除了P30/P31外，其他引脚上电默认都是高阻输入的。 ...

C:\Users\Administrator\Desktop

没问题了
