32G8K64, ADC-DMA 采集数据错序

24560*** · 发表于 2025-4-3 09:58:01

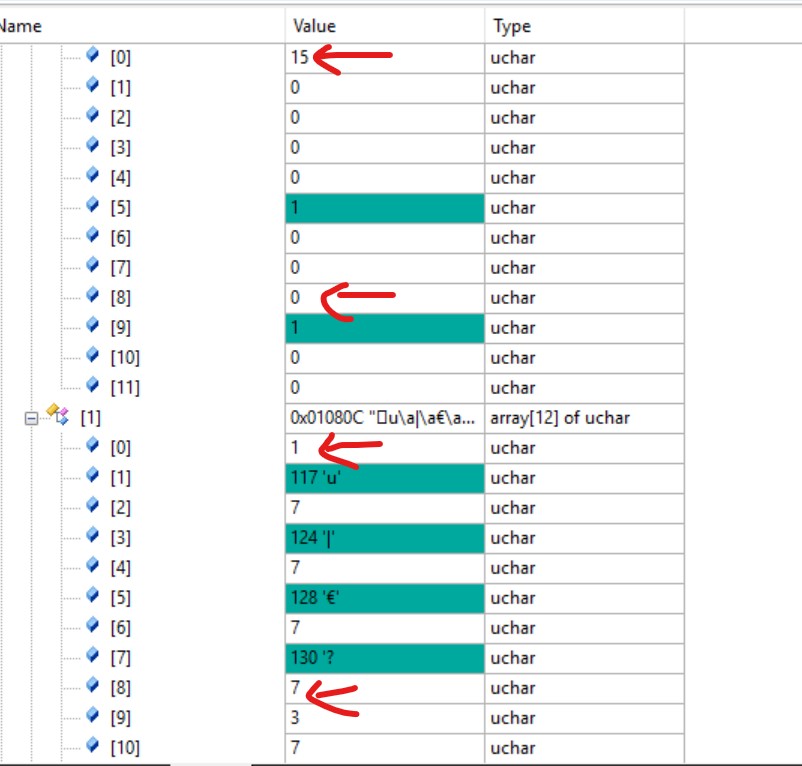

扫描端口9F01，即0，8，9，10，11，12，15。扫描四次，定义采集存储数组为[7][12]。15采集内部电压。问题是数组中第一个数据像是采集端口序号，但是顺序还向后推了一个端口，依次循环。存储的端口序号的位置不知道存的什么数据。有官方技术人员或者懂的同行吗，dma调iic通信的时候发现也是顺序错位搞不懂为什么这样，是哪里参数没配置对？
系统27Mhz，全部用内部的27MHz。

收藏淘帖支持反对 0

关注

国芯人*** · 发表于 2025-4-3 10:03:00

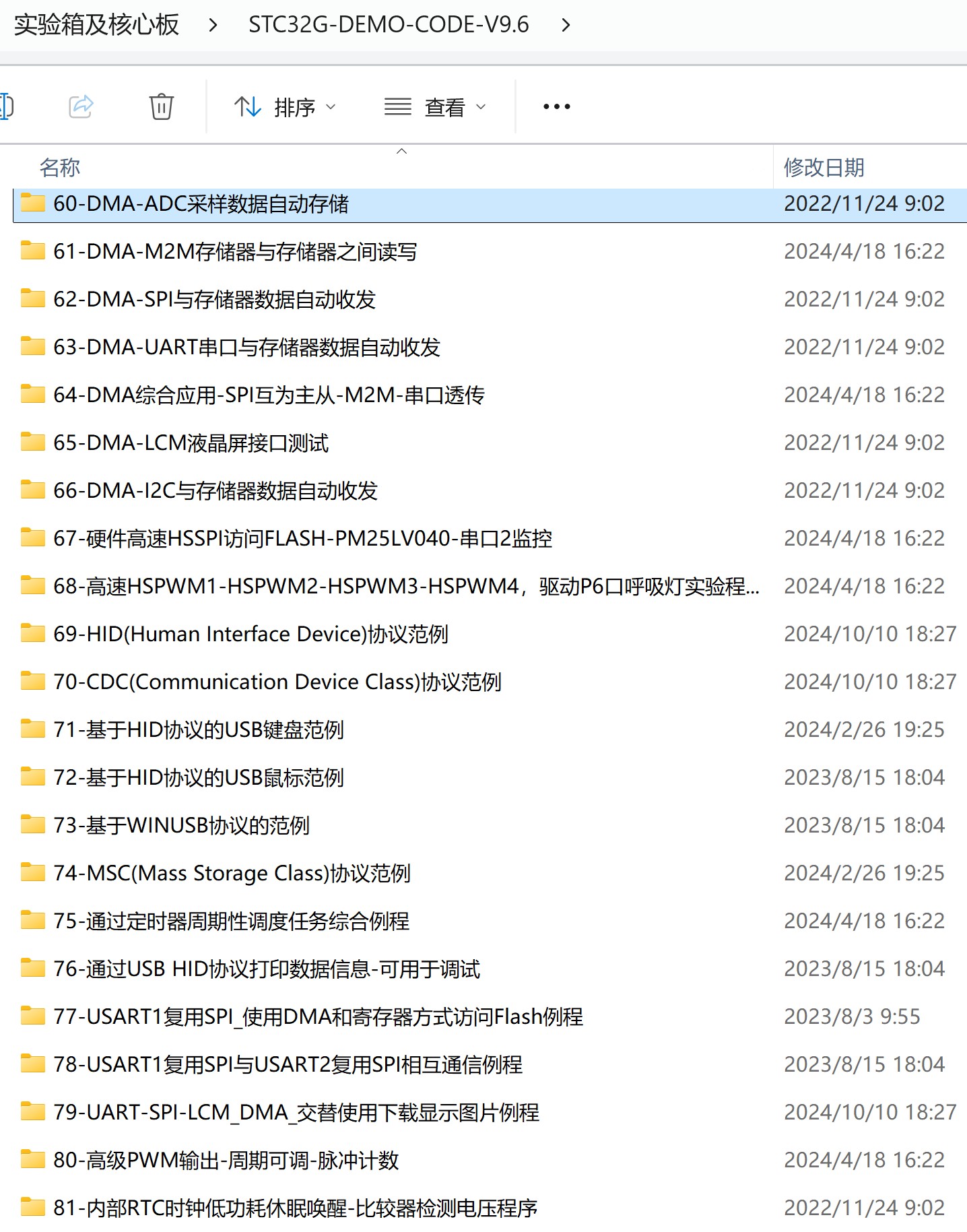

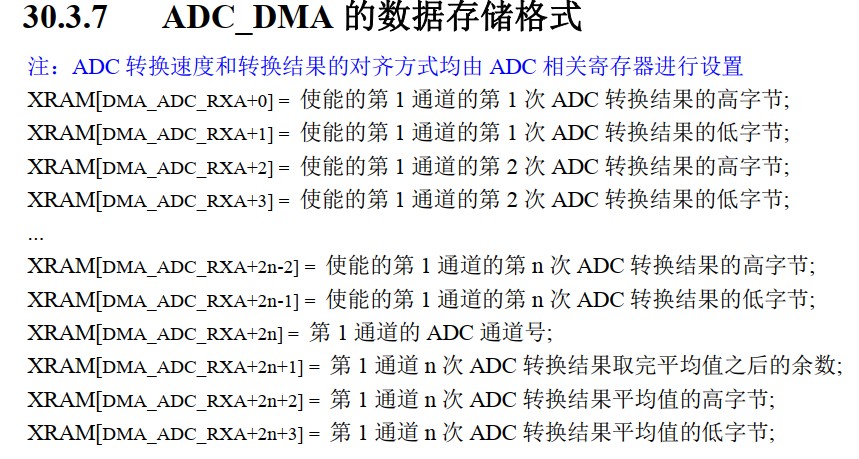

关于STC32G8K64 ADC DMA采集数据错序的问题，根据您描述的现象，可能存在以下几个方面的原因：

1. DMA配置问题
DMA通道配置：DMA通道的源地址和目标地址配置是否正确？确保DMA的源地址指向ADC数据寄存器，目标地址指向您定义的存储数组。
DMA传输模式：DMA的传输模式是否配置为循环模式（Circular Mode）？如果配置为循环模式，DMA会在传输完一组数据后自动重新开始，可能导致数据错位。
DMA传输大小：DMA的传输大小（Transfer Size）是否与ADC数据寄存器的大小匹配？如果传输大小不匹配，可能导致数据错位。

2. ADC配置问题
ADC扫描顺序：ADC的扫描顺序是否正确配置？确保ADC的扫描顺序与您期望的端口顺序一致。
ADC触发方式：ADC的触发方式是否正确配置？如果使用外部触发，确保触发信号与ADC的采样时钟同步。
ADC采样时间：ADC的采样时间是否足够？如果采样时间不足，可能导致数据采集不准确。

3. 时钟配置问题
系统时钟：系统时钟配置为27MHz，确保ADC的时钟分频系数正确，以保证ADC的采样时钟在允许范围内。
DMA时钟：DMA的时钟是否与系统时钟同步？如果DMA时钟与系统时钟不同步，可能导致数据传输错位。

4. 数据存储问题
存储数组定义：确保存储数组的定义与ADC采集的数据类型匹配。如果存储数组定义为16位整数，而ADC数据为12位，可能导致数据错位。
数据对齐：确保存储数组的地址对齐方式与DMA传输的数据对齐方式一致。如果地址对齐方式不一致，可能导致数据错位。

5. 调试建议
调试工具：使用调试工具（如STC-ISP）查看ADC和DMA的寄存器状态，确认配置是否正确。
逐步调试：逐步调试ADC和DMA的配置，先单独测试ADC的采集功能，再测试DMA的传输功能，最后将两者结合，以定位问题所在。

6. 官方技术支持
官方文档：参考STC32G8K64的官方技术文档，确认ADC和DMA的配置步骤和参数设置。
官方论坛：在STC官方论坛或技术支持渠道寻求帮助，提供详细的配置信息和调试结果，以便官方技术人员更好地协助解决问题。

7. I2C通信问题
I2C配置：如果I2C通信也存在顺序错位问题，检查I2C的时钟配置、地址配置和数据传输顺序，确保与DMA的配置一致。
时序分析：使用逻辑分析仪或示波器分析I2C通信的时序，确认数据传输的顺序和时序是否符合预期。

综上所述，建议您从DMA配置、ADC配置、时钟配置和数据存储等方面逐一排查问题，并结合调试工具和官方技术支持，逐步定位和解决问题。希望这些建议对您有所帮助。
