串口电平转换问题

DSL***

两个单片机都STC8G，
一个工作电压是5V，一个工作电压是2.7V，
相互间串口需要通过，存在TTL电平转换问题，
但板子空间较小，想节省转换电路，

可否直接将串口上拉至5V？
或其它简单硬件方案。谢谢！

神***

工作在5V的 STC8G的 I/O 设置为开漏；
工作在2.7V的 STC8G的 I/O：
===输入用高阻+打开内部上拉；
===输出用强推挽；

Debu***

5V发送：开漏
5V接收：高阻
2.7V发送：推挽
2.7V接收：高阻+内部4K上拉

DSL***

Debu*** 发表于 2025-4-1 13:59
5V发送：开漏
5V接收：高阻
2.7V发送：推挽

管脚复用为串口时，还可以将串口的TX,RX管脚设置为开漏/高阻状态？？

Debu***

DSL*** 发表于 2025-4-1 15:47
管脚复用为串口时，还可以将串口的TX,RX管脚设置为开漏/高阻状态？？

可以，UART和IO模式（PxMx）是完全独立的

数字外设和IO口寄存器（Pxx）是冲突的，数字外设的优先级更高

当IO口有数字外设启用时，GPIO控制器会把IO口控制权限切换到数字外设，由数字外设控制IO口，此时IO口寄存器（Pxx）无效

DSL***

Debu*** 发表于 2025-4-1 16:26
可以，UART和IO模式（PxMx）是完全独立的

数字外设和IO口寄存器（Pxx）是冲突的，数字外设的优先级更高

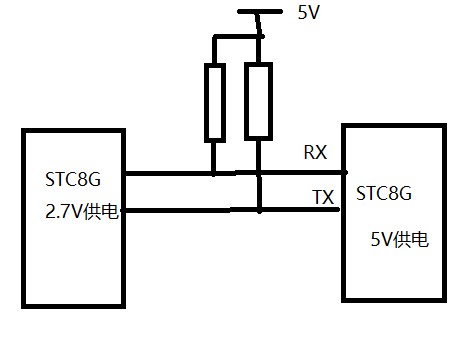

你好，硬件和软件如此设置是否正确？

Debu***

DSL*** 发表于 2025-4-17 17:19

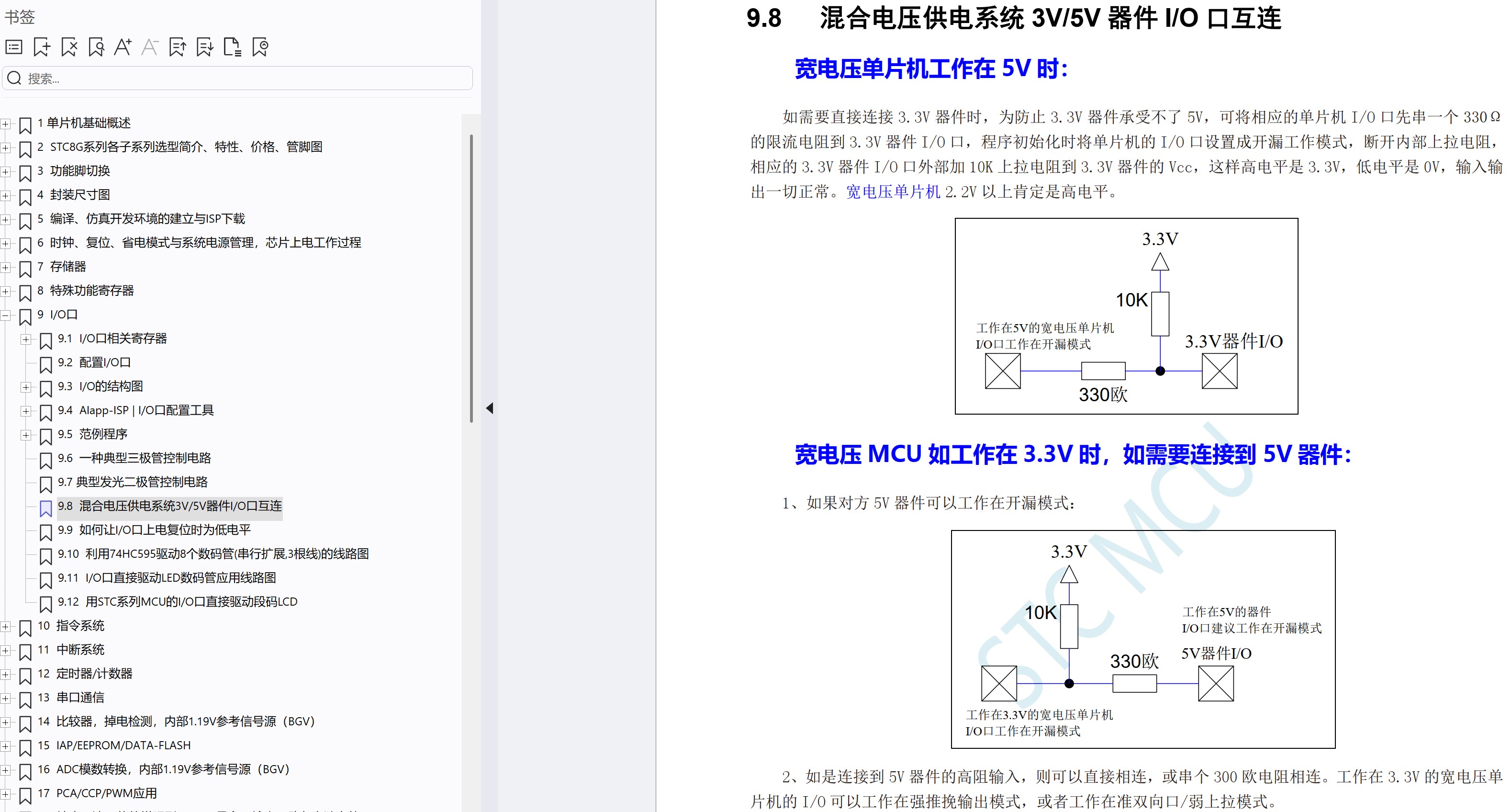

你好，硬件和软件如此设置是否正确？

DSL***

Debu*** 发表于 2025-4-17 19:45

为什么5V的上拉不要？2.7V TX输出只有2.7V电压。

神***

防止 5V烧 3.3V外围器件，5V 开漏/或高阻输入，3.3V端加上拉电阻到 3.3V

Debu***

DSL*** 发表于 2025-4-18 10:17
为什么5V的上拉不要？2.7V TX输出只有2.7V电压。

每个单片机所有脚不能超过VCC、GND范围

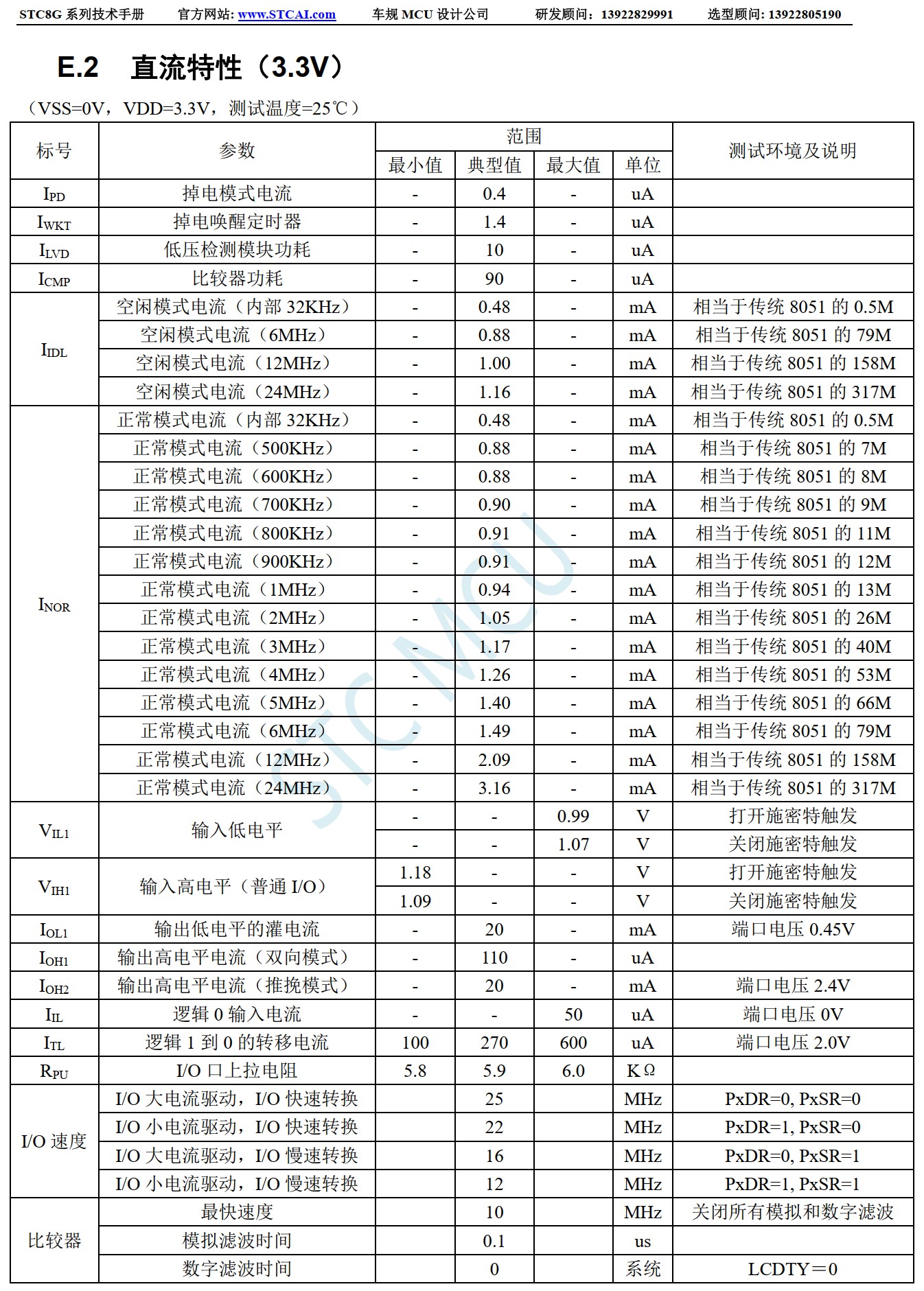

2.7V可以被5V单片机识别为高电平
