针对您在使用STC8G1K08单片机时遇到的PCA模块P33管脚一直输出高电平的问题,以下是对您提供的代码配置的分析及可能的解决方案。
1. 代码配置分析
您提供的代码配置如下:
- c
- void PCAInitConfig(void)
- {
- // 设置CCP1管脚为P33,即将PSW1设置为00
- PSW1 &= ~0x30;
- CCON = 0x00; // 关闭PCA计数器
- CMOD = 0x08; // PCA时钟源=系统时钟,禁止溢出中断
- CL = 0x00; // PCA计数器低8位清零
- CH = 0x00; // PCA计数器高8位清零
- // 配置PCA0为8位PWM模式
- CCAPM1 = 0x42; // 使能PWM0,模式为8位PWM
- CCAP1L = 0x80; // 初始占空比50%(0x80对应8位中间值)
- CCAP1H = 0x80; // 必须写入相同值
- CR = 0;
- }
复制代码
2. 可能的原因及解决方案
2.1 PCA计数器未启动
在您的代码中,CR寄存器被设置为0,这意味着PCA计数器未启动。PCA计数器未启动时,PWM输出将保持默认状态,通常是高电平。
解决方案:
在配置完成后,启动PCA计数器。将CR寄存器设置为1。
复制代码

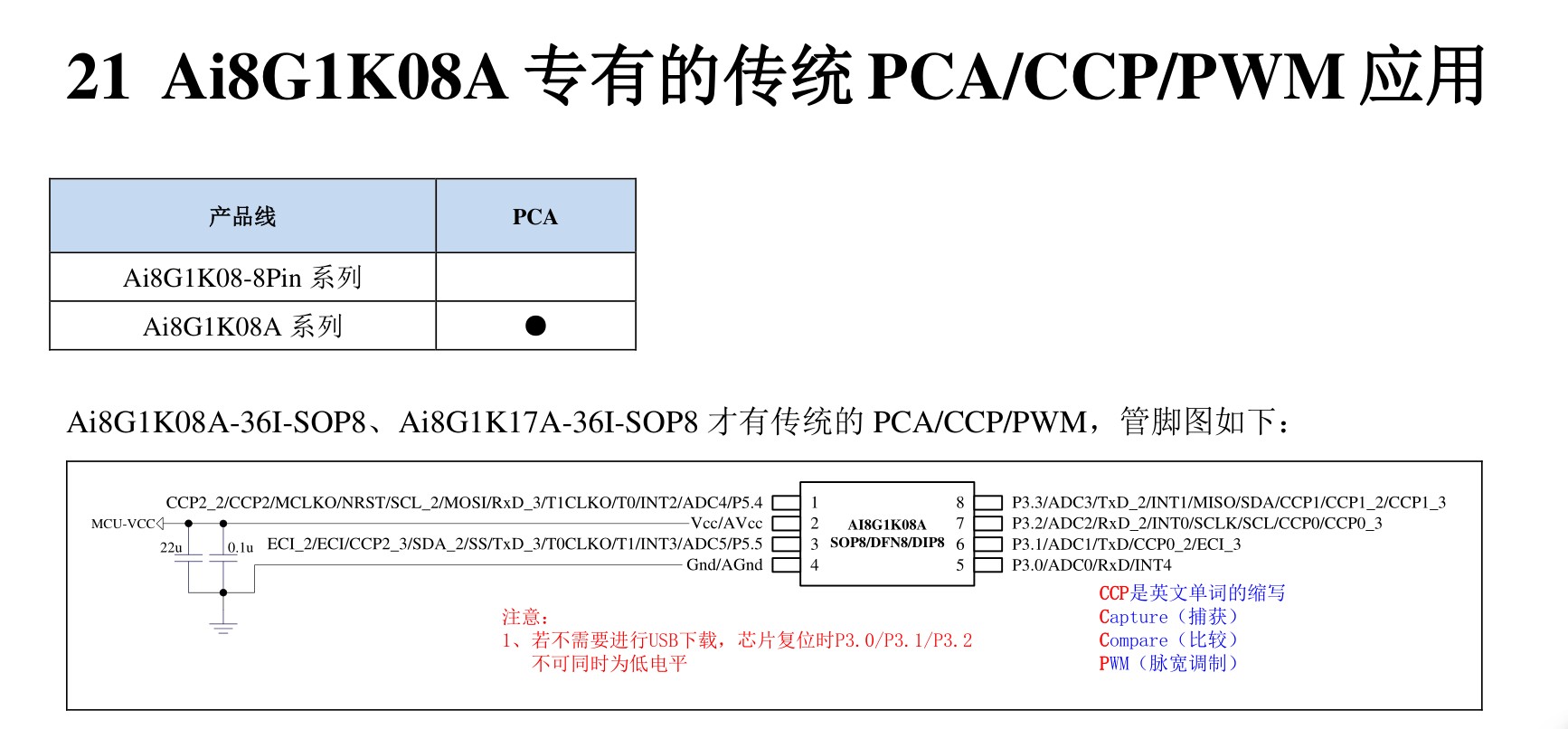

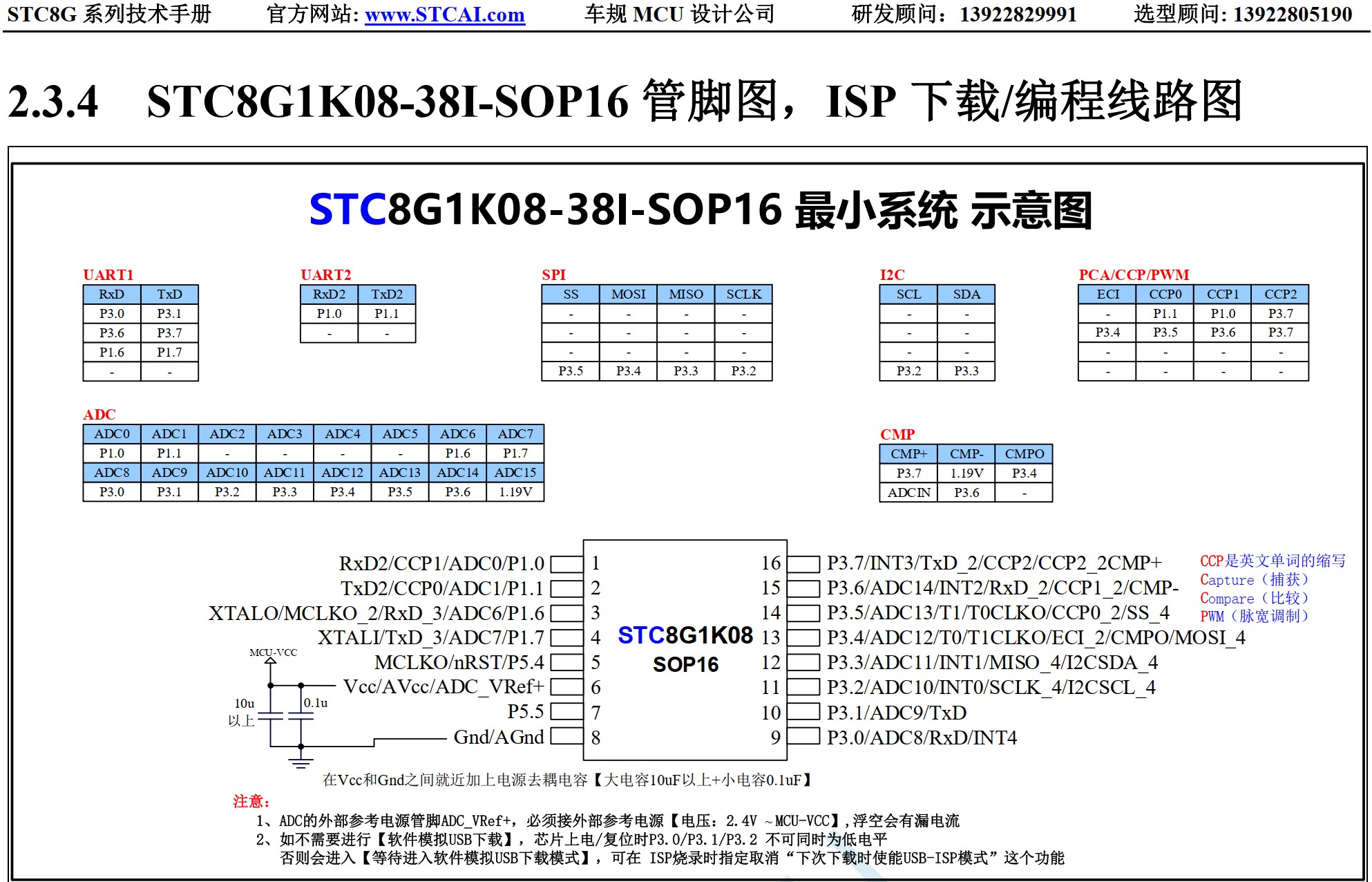

2.2 管脚配置问题
您已经通过PSW1 &= ~0x30;将CCP1管脚配置为P33,但需要确保P33管脚未被其他功能占用或配置为输入模式。
解决方案:
确保P33管脚配置为输出模式,并且未被其他功能占用。
- c
- P3M1 &= ~0x08; // 设置P33为推挽输出模式
- P3M0 |= 0x08;
复制代码
2.3 PWM模式配置
您已经将CCAPM1寄存器配置为0x42,表示使能PWM0并设置为8位PWM模式。但需要确保CCAP1L和CCAP1H的值正确。
解决方案:
确保CCAP1L和CCAP1H的值相同,并且根据需求调整占空比。
- c
- CCAP1L = 0x80; // 初始占空比50%(0x80对应8位中间值)
- CCAP1H = 0x80; // 必须写入相同值
复制代码
2.4 时钟源配置
您已经将CMOD寄存器配置为0x08,表示PCA时钟源为系统时钟。确保系统时钟配置正确,并且PCA模块能够正常工作。
解决方案:
检查系统时钟配置,确保PCA模块能够正常工作。
3. 完整代码示例
以下是修正后的完整代码示例:
- c
- void PCAInitConfig(void)
- {
- // 设置CCP1管脚为P33,即将PSW1设置为00
- PSW1 &= ~0x30;
- // 设置P33为推挽输出模式
- P3M1 &= ~0x08;
- P3M0 |= 0x08;
- // 关闭PCA计数器
- CCON = 0x00;
- // PCA时钟源=系统时钟,禁止溢出中断
- CMOD = 0x08;
- // PCA计数器低8位清零
- CL = 0x00;
- // PCA计数器高8位清零
- CH = 0x00;
- // 配置PCA0为8位PWM模式
- CCAPM1 = 0x42; // 使能PWM0,模式为8位PWM
- CCAP1L = 0x80; // 初始占空比50%(0x80对应8位中间值)
- CCAP1H = 0x80; // 必须写入相同值
- // 启动PCA计数器
- CR = 1;
- }
复制代码
4. 总结
通过以上分析和修正,您应该能够解决PCA模块P33管脚一直输出高电平的问题。确保PCA计数器启动、管脚配置正确、PWM模式配置正确以及时钟源配置正确是关键。希望这些建议对您有所帮助。
