8g2k64s4的两个pwm输出互相干扰

52***

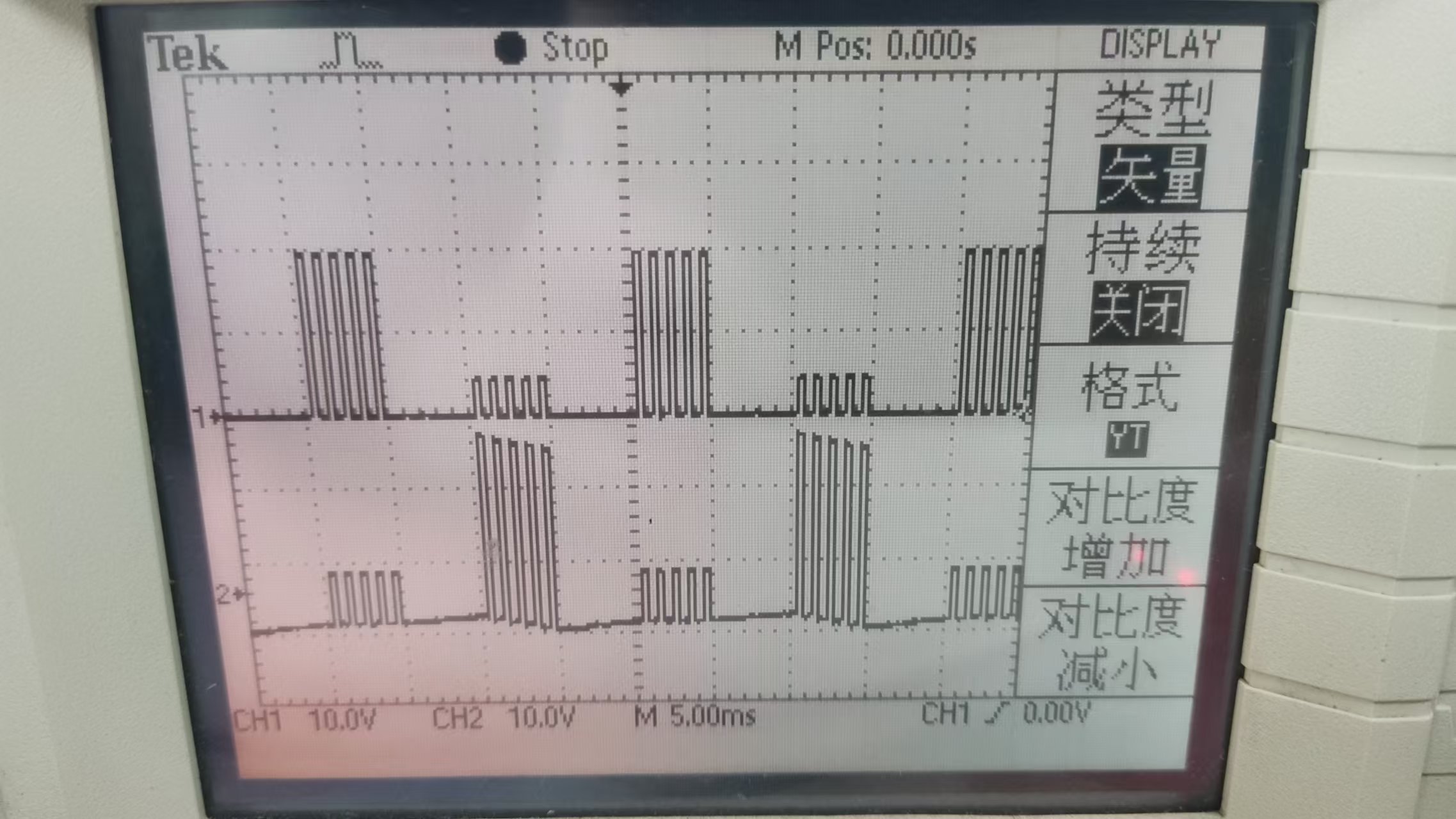

采用pwm1和pwm54引脚，输出模式为推挽输出，输出频率固定为1kHz，占空比为50%，工作时序为pwm1使能——pwm1停止——pwm54使能——pwm54停止，每个工作时间为5ms，一直循环。问题是在pwm1使能输出时，pwm54输出幅值较低的pwm信号；在pwm54使能时，pwm1也输出幅值较低的pwm信号。而屏蔽掉其中一个引脚，输出变正常了，或者把两个引脚从推挽输出改成准双向口也可以变正常。下面是用示波器采集到不正常的输出波形。

CyberH***

在STC8G2K64S4微控制器中，PWM1和PWM54引脚在使用推挽输出模式时出现相互干扰的问题，可能由以下几个原因引起：

1. 电源和地线噪声：当两个PWM输出同时工作时，可能会在电源和地线上产生较大的噪声，从而影响另一个PWM输出的幅值。建议检查电源和地线的布局，确保它们具有足够的去耦电容，以减少噪声干扰。

2. 引脚驱动能力：推挽输出模式下，引脚具有较高的驱动能力，但同时也会产生较大的电流变化，可能导致相互干扰。可以尝试在PWM输出引脚上串联一个小电阻（如10-100Ω），以减缓电流变化速度，减少干扰。

3. PWM模块配置：检查PWM模块的配置，确保PWM1和PWM54的时钟源和分频器设置正确。如果时钟源或分频器设置不当，可能会导致PWM信号的不稳定或相互干扰。

4. 时序控制：在PWM1使能和PWM54使能之间增加一段延迟时间，以确保一个PWM输出完全停止后再启动另一个PWM输出。建议在每个PWM停止后增加1-2ms的延迟，以确保信号完全稳定。

5. 引脚复用和冲突：检查PWM1和PWM54的引脚是否与其他功能复用，是否存在潜在的冲突。确保在配置PWM输出时，其他功能已被禁用。

6. 硬件布局：检查PCB布局，确保PWM1和PWM54引脚的走线尽可能短且平行，减少相互之间的电磁干扰。如果有条件，可以考虑使用屏蔽层或增加地线隔离。

7. 软件优化：在代码中增加对PWM输出的控制逻辑，确保在切换PWM输出时，先关闭当前PWM输出，等待一段时间后再开启另一个PWM输出。这样可以减少瞬态干扰。

8. 使用准双向口模式：如果问题仍然无法解决，可以考虑将PWM1和PWM54的输出模式从推挽输出改为准双向口模式。准双向口模式的驱动能力较低，但可以减少相互干扰。

综上所述，通过优化电源和地线布局、调整引脚驱动能力、检查PWM模块配置、增加时序控制延迟、优化硬件布局和软件控制逻辑，可以有效减少PWM1和PWM54之间的相互干扰。如果问题仍然存在，可以尝试使用准双向口模式作为临时解决方案。

[本文内容由国芯人工智能辅助生成，仅供参考]

梁***

你是不是不输出时设置为高阻？
PWM对地接一个5.1K电阻再看看。

52***

梁*** 发表于 2025-3-29 15:25
你是不是不输出时设置为高阻？
PWM对地接一个5.1K电阻再看看。

梁工，你好，我在初始化时就设置的是推挽输出，后面没改过，然后按照你说的对地接了5.1k电阻，问题还是存在

梁***

52*** 发表于 2025-3-29 16:22
梁工，你好，我在初始化时就设置的是推挽输出，后面没改过，然后按照你说的对地接了5.1k电阻，问题还是存 ...

会不会是测量问题？IO口要么输出高，要么输出低，没办法输出一个1V左右的电平的。

52***

梁*** 发表于 2025-3-29 17:49
会不会是测量问题？IO口要么输出高，要么输出低，没办法输出一个1V左右的电平的。 ...

单独输出一个pwm就没问题，两个pwm一起输出就会出现上述问题

梁***

52*** 发表于 2025-3-29 17:58
单独输出一个pwm就没问题，两个pwm一起输出就会出现上述问题

内部电路，硬件上是完全独立的。你还是再仔细检查一下吧。
