请教各位大师AI8H2K32U硬件PWM移相问题

wzm***

请教各位大师，AI8H2K32U，硬件PWM移相，我要输出两路有相差的信号，是用的PWMA1-4的输出引脚吗，因为要占用CCMR1-2和3-4，是不是启用这个功能，PWM1和PWM3各输出2这2路信号，PWM2和4不能用了，或者硬件PWM要特定的输出引脚？谢谢

国芯人***

关于AI8H2K32U硬件PWM移相的问题，以下是一些专业的技术建议和解答。

首先，AI8H2K32U的硬件PWM模块确实支持移相功能，可以通过配置PWM输出通道来实现两路有相差的信号输出。具体来说，PWM模块的移相功能通常是通过调整PWM输出通道的相位寄存器来实现的。

1. PWM输出引脚选择：
   AI8H2K32U的PWM输出通道通常与特定的引脚相关联。您提到的PWMA1-4输出引脚是正确的选择。具体来说，PWM1、PWM2、PWM3和PWM4分别对应不同的输出引脚。您可以通过查阅芯片的数据手册，找到这些引脚的具体映射关系。

2. CCMR1-2和CCMR3-4的使用：
   CCMR（Capture/Compare Mode Register）寄存器用于配置PWM的工作模式。您提到的CCMR1-2和CCMR3-4确实用于配置PWM1-4的输出模式。启用移相功能时，您需要配置这些寄存器来设置PWM输出的相位差。

3. PWM通道的使用：
   启用移相功能后，PWM1和PWM3可以分别输出两路有相差的信号。PWM2和PWM4的可用性取决于具体的配置和使用场景。通常情况下，PWM2和PWM4仍然可以用于其他PWM输出，但如果您需要更高的精度或特定的移相功能，可能需要牺牲这些通道的使用。

4. 硬件PWM的特定输出引脚：
   硬件PWM的输出引脚通常是固定的，您需要根据芯片的数据手册来确定具体的引脚映射。在某些情况下，特定的PWM输出引脚可能更适合实现移相功能，因此建议您仔细查阅相关文档。

总结来说，AI8H2K32U的硬件PWM模块支持通过配置PWM输出通道和CCMR寄存器来实现移相功能。您可以使用PWM1和PWM3输出两路有相差的信号，而PWM2和PWM4的可用性取决于具体的应用需求。建议您仔细查阅芯片的数据手册，并根据实际需求进行配置和调试。

希望这些信息对您有所帮助。如果您有进一步的问题，欢迎继续讨论。

[本文内容由国芯人工智能辅助生成，仅供参考]

wzm***

国芯人*** 发表于 2025-3-26 08:58
关于AI8H2K32U硬件PWM移相的问题，以下是一些专业的技术建议和解答。

首先，AI8H2K32U的硬件PWM模块确实支 ...

你好大师，AI8H2K32U，因为CCMR2和CCMR4已经被硬件PWM移相占用，是不是意味着PWM2和PMW4不能使用了,只能使用PWM1，PWM3和PWM5-PWM8，谢谢

wzm***

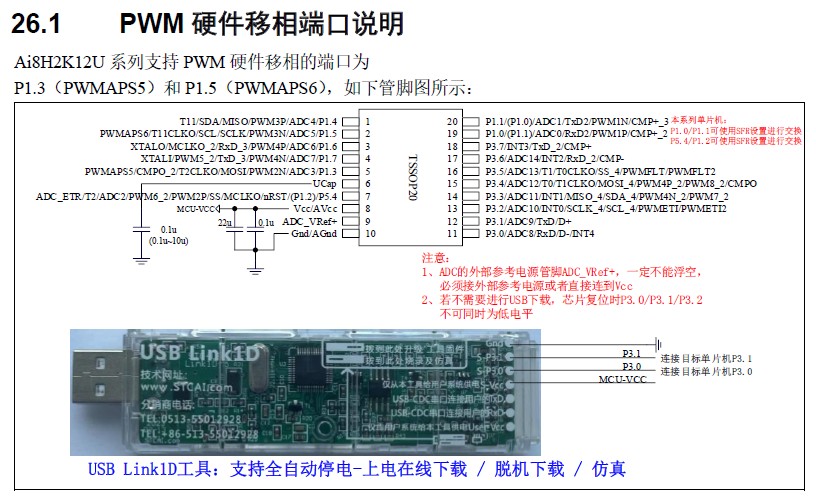

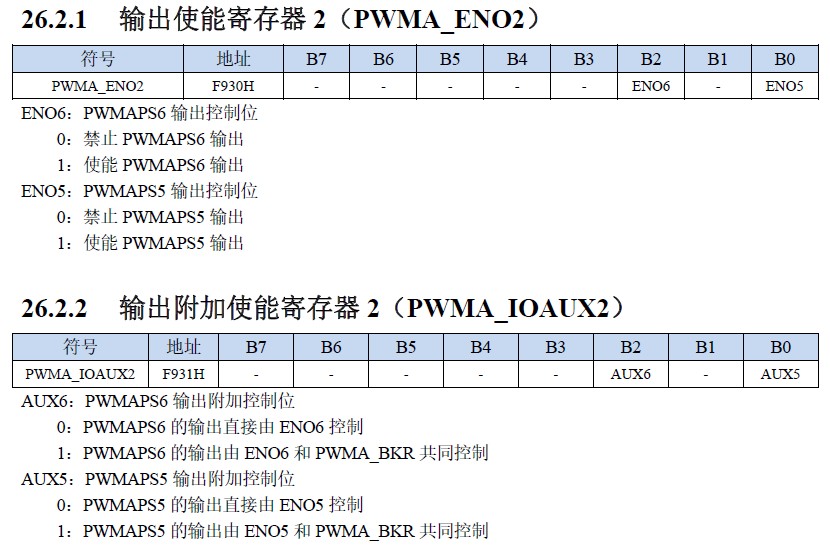

芯片手册里，8H2KO8U系列，硬件PWM移相是只用使用P1.3(PWMAPS5）和P1.5（PWMAPS6），那8H2K32U，是不是也一定要用这2个引脚

Debu***

PWM移相例程：
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=4707&pid=50750
STC8H2K08U_PWMA_new_function.zip (59.15 KB, 下载次数: 5)

2025-3-26 09:57 上传

点击文件名下载附件

Debu***

wzm*** 发表于 2025-3-26 09:41
芯片手册里，8H2KO8U系列，硬件PWM移相是只用使用P1.3(PWMAPS5）和P1.5（PWMAPS6），那8H2K32U，是不是也一 ...

是的

王***

支持移相的引脚为pwma的pwm1~pwm6
不对称pwm情况下占用两个通道（例如ccr1和ccr2输出到pwm1）
但是此时pwm2仍然可以输出pwm，就是会受到移相pwm的干扰，所以一般不输出

wzm***

王*** 发表于 2025-3-26 10:52
支持移相的引脚为pwma的pwm1~pwm6
不对称pwm情况下占用两个通道（例如ccr1和ccr2输出到pwm1）
但是此时pwm2 ...

你好，是不是可以这样理解,PWMA有1-6一共6路PWM了，原来的PWM1-4也是支持硬件移相的，另外如果要使用PWMA的5-6,那就只能使用P13和P15引脚，同时原来的PWMA 1-4避开这2个引脚，谢谢

wzm***

王*** 发表于 2025-3-26 10:52
支持移相的引脚为pwma的pwm1~pwm6
不对称pwm情况下占用两个通道（例如ccr1和ccr2输出到pwm1）
但是此时pwm2 ...

大师，情况是这样的，我要输出2路脉冲，驱动H桥，所以要求2路脉冲要移相180度，并且占空比可调，原来不知道有支持移相的芯片，所有用的普通PWM，始终50%占空比，一路脉冲极性反转，靠死区时间调整脉宽，问题是死区范围精度有限。

王***

wzm*** 发表于 2025-3-26 11:00
你好，是不是可以这样理解,PWMA有1-6一共6路PWM了，原来的PWM1-4也是支持硬件移相的，另外如果要使用PWMA ...

是的，你理解的没错
