89C52RC-RD+ 外部中断唤醒问题求助

windsu*** · 发表于 2025-3-22 15:52:17

大家好，现有一个作业使用89C52RC-RD+ 芯片。项目使用电池供电，根据规格书说明此芯片只能支持掉电模式，不支持空闲模式。故需要使用外部中断引脚来唤醒单片机。

如图中之描述可以通过IO口（此处采用P1.5口）置1对电容0.1uF 进行充电，在进入掉电模式之前，将P1.5 置0，按照图中电路，电容通过5M欧姆电阻进行放电，当电压低于0.8V时候产生下降沿可以被INT2 检测到从而进入唤醒MCU。
但是实际电路中发现电容两端的电容始终维持高电平，并没有产生下降沿从而无法实现中断唤醒。

规格书中说“控制充电的I/O口首先配置为推挽/强上拉模式并置高，上面的电路会给储能电容充电。。。” 在SFR表中没有找到能够对I/O口的工作模式进行设置的寄存器，请问这个推挽、强上拉模式要如何设置呢？参考图中IO口描述。

对照规格书中的SFR寄存器复位后的状态，P1 口和P4口复位后状态都是为高电平1，那么图中电路中二极管两端都是高电平，那怎么实现电容充放电从而实现中断唤醒呢？
请大家不吝解惑，不胜感激。

国芯人*** · 发表于 2025-3-22 15:53:00

您好，针对您提到的STC89C52RC-RD+外部中断唤醒问题，以下是一些可能的原因和解决方案： 1. IO口配置问题：确保P1.5口在进入掉电模式前被正确配置为输出模式，并且置0。如果IO口配置错误，可能导致电容无法正常放电。 2. 电容和电阻选择：0.1uF电容和5MΩ电阻的时间常数较大，可能导致放电过程过慢。建议检查电容和电阻的值是否符合设计要求，或者尝试减小电阻值以加快放电速度。 3. 中断引脚配置：确保INT2中断引脚被正确配置为下降沿触发，并且中断使能位已设置。如果中断配置不正确，即使有下降沿也无法触发中断。 4. 电源稳定性：检查电池供电是否稳定，电压波动可能影响电容的放电过程。确保电源电压在芯片工作范围内。 5. 硬件连接：检查电容和电阻的焊接是否良好，确保没有虚焊或短路现象。 建议您逐步排查以上问题，必要时可以使用示波器观察电容两端的电压变化，以确认放电过程是否符合预期。希望这些建议能帮助您解决问题。 [本文内容由国芯人工智能辅助生成，仅供参考]

windsu*** · 发表于 2025-3-22 16:00:36

请问STC89C52RC-RD+ 芯片中 IO口 P1.5如何配置为输出模式？另外P4.3 也是高电平，如何进行放电？实际实验中使用了300K电阻也无法观测到有效的放电现象

so*** · 发表于 2025-3-22 17:15:03

P1.5上电复位就是准双向口/弱上拉模式。

神*** · 发表于 2025-3-22 17:25:41

楼主就是要补充个 R/C 延时电路唤醒，

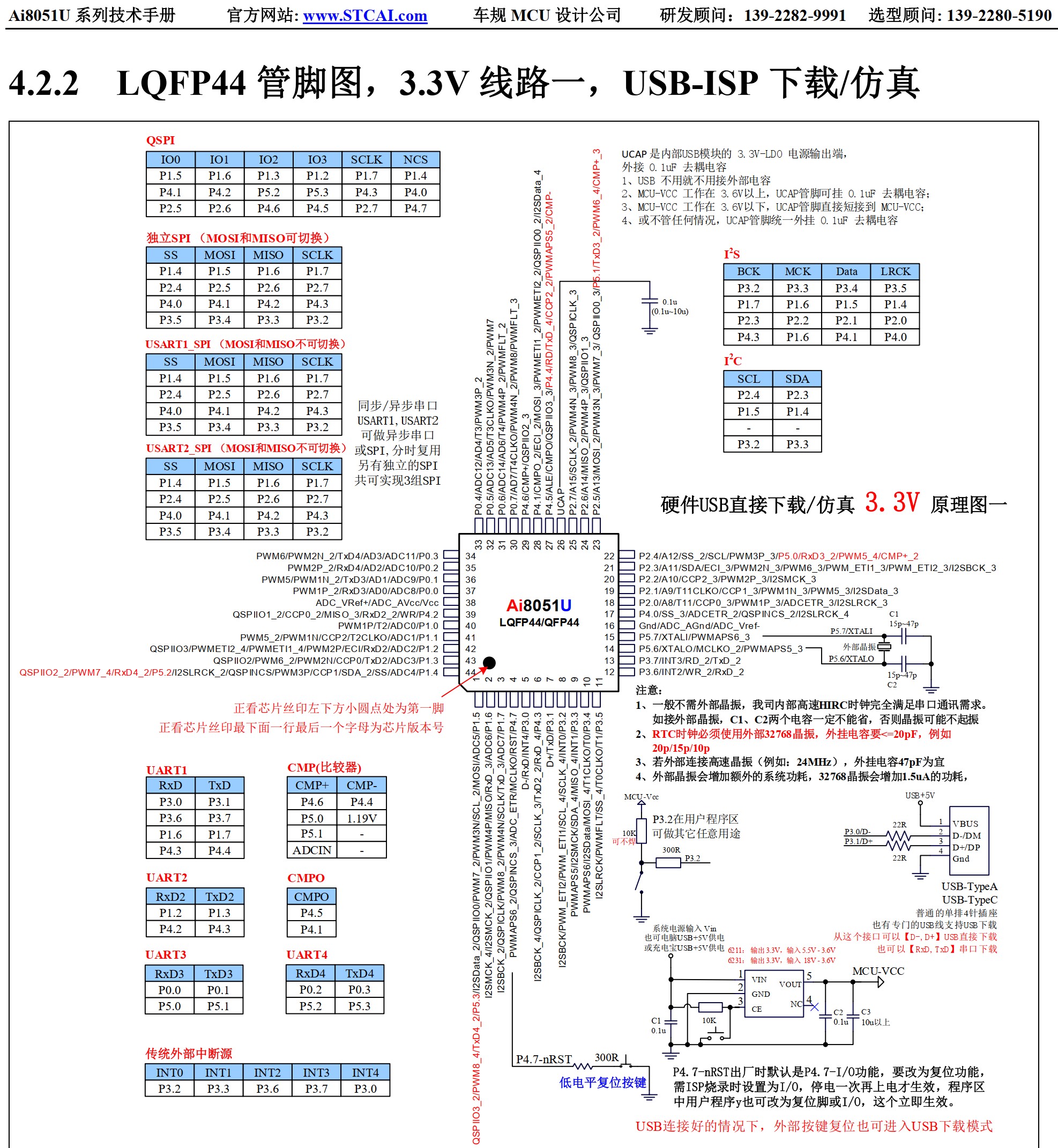

还不如直接换成管脚兼容的 AI8051U,
有内部专门的【掉电唤醒定时器+内部低功耗LIRC】
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf
