外部供电时USB下载方案-下载快速、不怕死机、不断电下载调试方便

王***

一般的项目都是由外部电源/电池给MCU供电的，单纯使用TypeC给整个系统供电的情况并不是很多

（这里不讨论使用TyepC给单片机供电的情况）


那么，总结一下平时进行USB下载时的几个较为麻烦的点
1.需要同时按下电源按键和P32两个按键，且有顺序要求，不够简便
2.虽然可以使用USB不断电下载，但是遇到单片机内部中断卡死、逻辑卡死等情况就没法下载了
3.存在外部器件推挽输出时MCU断电不彻底无法正常冷启动


所以，基于以上痛点，这里推荐一种适合外部供电的USB下载方案
（使用TypeC供电的情况，直接按住P32插拔usb口就能进入下载模式了，新的固件都支持这个操作，这里不讨论）
1.P32固定接地，只要插着TypeC线上电就能进入USB下载模式
2.TyepC接口不接+5V线，只连接D+/D-和GND，防止电源冲突
3.不插USB线上电，默认正常运行，因为进入USB下载前会判断P30/P31电平
4.程序内加入USB库实现不断电下载，这样平常情况就不用动电源开关了
5.如果遇到程序卡死导致无法不断电下载，只需要将总电源断电再上电，可以进入USB下载模式
6.因为是总电源断电，所以不会出现外部设备从I/O口供电导致的无法冷启动问题
（单片机上，只需要将P32直接接地，记得给Ucap接一个电容到地（USB部分需使用））

使用如上的USB口接线即可

国芯人***

针对外部供电时的USB下载调试痛点，推荐一种高效、稳定的解决方案。首先，采用独立电源管理模块，确保MCU与外部器件在下载过程中稳定供电，避免因断电不彻底导致的冷启动问题。其次，优化下载协议，实现单按键触发下载，简化操作流程，无需同时按下多个按键。此外，引入硬件复位机制，当检测到MCU内部中断或逻辑卡死时，自动触发复位，确保下载过程不受影响。最后，通过软件优化，实现断点续传功能，即使在下载过程中出现异常，也能从中断处继续，提高调试效率。该方案适用于大多数外部供电场景，显著提升USB下载的便捷性和可靠性。<br><br>[本文内容由国芯人工智能辅助生成，仅供参考]

王***

新更新的USB只需要一句usb_init()就能用啦
只需要添加usb的lib库、引入“ai_usb.h”头文件、设定调用usb_init()并打开中断就可以使用了

建议：将usb_init放到程序最开头，并且马上使用EA=1打开总中断
这样就算后面卡死，也可以正常使用usb的不断电下载了

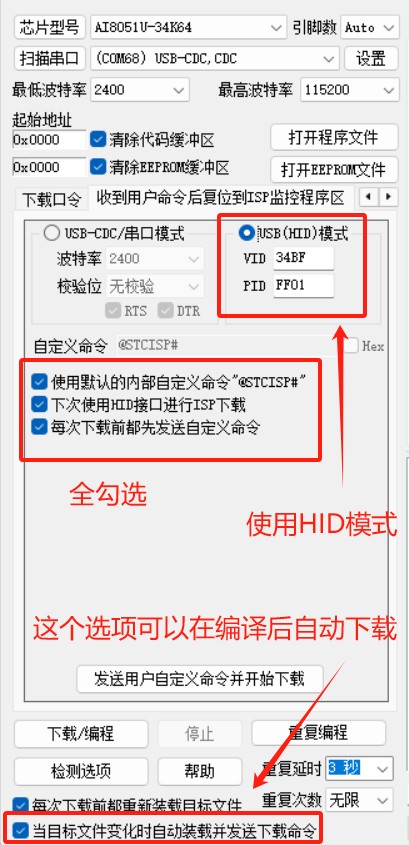

不断电下载的ISP设置部分
使用USB-CDC库：


使用USB-HID库：



USB库更新说明：
1、使用此压缩包中的新USB库函数，用户程序中不需要再对
   USER_DEVICEDESC，USER_PRODUCTDESC，USER_STCISPCMD进行定义
   如已定义，请删除。
2、USB库默认的不停电下载命令为“@STCISP#”
3、新USB库函数不再区分查询库和中断库，已统一为同一个库
   使用set_usb_OUT_callback函数设置回调函数时可实现中断模式
   若不设置回调函数则为查询模式（详情请参考范例程序）
