32G12K128-DMA-ADC使用问题咨询

春去冬***

      以前项目中采用8A8K64D4，用到过DMA-ADC功能，使用很顺利，但今天用32G128-48脚CPU，测试DMA-ADC数据采样自动存储功能，
发现怎么试都无法正常工作，但是把代码改成基本ADC，又能正常工作，后来网上下载了STC公司提供的测试程序，"DMA-ADC采样数据自动存储",
烧录到CPU后也是不能正常工作，经过仔细测试，发现DMA能启动ADC转换，也能把数据搬到指定的存储区域，但就是得到的转换结果和实际模拟
电压完全对不上，而且同一通道，每次转换的值还不一样，一度还怀疑是不是CPU坏了，换了一片新的CPU到线路板上，结果一样，不知各位，你
们有没有遇到这样的情况？

国芯人***

关于STC32G12K128-DMA使用问题，首先建议检查以下几点：<br><br>1. 时钟配置：确保系统时钟和ADC时钟配置正确。STC32G系列的时钟频率较高，若时钟配置不当，可能导致DMA或ADC工作异常。<br><br>2. DMA配置：确认DMA的源地址、目标地址、数据长度及传输模式设置无误。STC32G的DMA功能与STC8A系列存在差异，需仔细核对寄存器配置。<br><br>3. ADC配置：检查ADC的采样时间、通道选择及参考电压设置是否正确。STC32G的ADC精度更高，可能需要调整采样时间以获得稳定结果。<br><br>4. 供电与地线：确保供电稳定，地线连接良好。高精度ADC对电源噪声敏感，建议使用低噪声电源并添加滤波电容。<br><br>5. 硬件连接：检查模拟信号输入是否正常，避免信号源干扰或接触不良。<br><br>若上述检查均无问题，建议联系STC技术支持，获取更详细的调试指导。<br><br>[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

独立VREF接对了吗

旧巷***

是的，用的是431提供的2.5V，而且用普通的ADC转换完成正常，说明通道设置等寄存器都没问题，但配置成dma，用dma启动，在结果存储数组里，得到的转换结果和实际模拟电压完全对不上。

旧巷***

我还有意的先把数组清空，发现启动ADC后，能准确的把相应的数组填入数据，
就是数据与模拟电压完全不对等，测试了dma中断，也能顺利的进入中断。

旧巷***

我还下载了官网上的测试代码，测试结果也是不能得到正确的ADC转换值

旧巷***

Debu*** 发表于 2025-3-21 12:36
独立VREF接对了吗

是的，用的是431提供的2.5V

神***

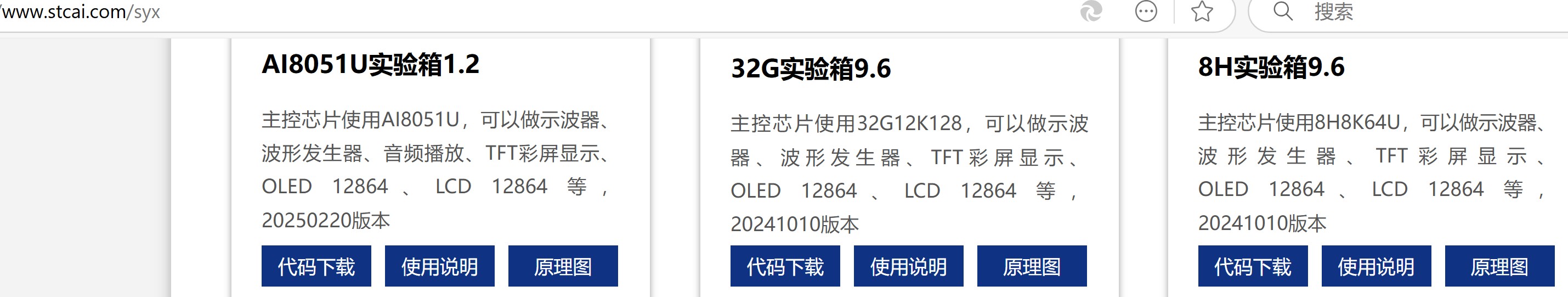

深圳国芯人工智能有限公司-库函数



/*************        功能说明        **************

本例程基于STC32G为主控芯片的实验箱进行编写测试。

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

0~7通道对应P1.0~P1.7, 8~14通道对应P0.0~P0.6, 15通道为内部1.19V基准电压做输入的ADC值.

初始化时先把要ADC转换的引脚设置为高阻输入.

设置数据批量传输(DMA)功能，所有通道一次循环采集的数据自动存放到DMA定义的xdata空间.

通过串口2(P4.6 P4.7)将DMA定义的xdata空间所收到的数据发送给上位机，波特率115200,N,8,1

下载时, 选择时钟 22.1184MHz (用户可自行修改频率).

******************************************/

#include "..\..\comm\STC32G.h"
#include "intrins.h"
#include "stdio.h"

typedef         unsigned char        u8;
typedef         unsigned int        u16;
typedef         unsigned long        u32;

/*************        本地常量声明        **************/

#define MAIN_Fosc     22118400L        //定义主时钟
#define Baudrate      115200L
#define TM            (65536 -(MAIN_Fosc/Baudrate/4))

#define        ADC_SPEED        15                        /* 0~15, ADC转换时间(CPU时钟数) = (n+1)*32  ADCCFG */
#define        RES_FMT                (1<<5)        /* ADC结果格式 0: 左对齐, ADC_RES: D11 D10 D9 D8 D7 D6 D5 D4, ADC_RESL: D3 D2 D1 D0 0 0 0 0 */
                          /* ADCCFG     1: 右对齐, ADC_RES: 0 0 0 0 D11 D10 D9 D8, ADC_RESL: D7 D6 D5 D4 D3 D2 D1 D0 */

#define        ADC_CH                16                        /* 1~16, ADC转换通道数, 需同步修改 DMA_ADC_CHSW 转换通道 */
#define        ADC_DATA        12                        /* 6~n, 每个通道ADC转换数据总数, 2*转换次数+4, 需同步修改 DMA_ADC_CFG2 转换次数 */
#define        DMA_ADDR        0x800                /* DMA数据存放地址 */

/*************        本地变量声明        **************/

bit        DmaFlag;

u8 xdata DmaBuffer[ADC_CH][ADC_DATA] _at_ DMA_ADDR;

/*************        本地函数声明        **************/

void        delay_ms(u8 ms);
void        DMA_Config(void);

/******************** 串口打印函数 ********************/
void UartInit(void)
{
        S2_S = 1;       //UART2 switch to: 0: P1.0 P1.1,  1: P4.6 P4.7
    S2CFG |= 0x01;  //使用串口2时，W1位必需设置为1，否则可能会产生不可预期的错误
        S2CON = (S2CON & 0x3f) | 0x40;
        T2L  = TM;
        T2H  = TM>>8;
        AUXR |= 0x14;              //定时器2时钟1T模式,开始计时
}

void UartPutc(unsigned char dat)
{
        S2BUF  = dat;
        while(S2TI == 0);
        S2TI = 0;    //Clear Tx flag
}

char putchar(char c)
{
        UartPutc(c);
        return c;
}

/**********************************************/
void main(void)
{
        u8        i,n;

    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

    P0M1 = 0x7f;   P0M0 = 0x00;   //设置要做ADC的IO做高阻输入
    P1M1 = 0xfb;   P1M0 = 0x00;   //设置要做ADC的IO做高阻输入
    P2M1 = 0x3c;   P2M0 = 0x3c;   //设置P2.2~P2.5为漏极开路(实验箱加了上拉电阻到3.3V)
    P3M1 = 0x50;   P3M0 = 0x50;   //设置P3.4、P3.6为漏极开路(实验箱加了上拉电阻到3.3V)
    P4M1 = 0x3c;   P4M0 = 0x3c;   //设置P4.2~P4.5为漏极开路(实验箱加了上拉电阻到3.3V)
    P5M1 = 0x1c;   P5M0 = 0x0c;   //设置P5.2、P5.3为漏极开路(实验箱加了上拉电阻到3.3V)，设置P5.4为高阻输入
    P6M1 = 0xff;   P6M0 = 0xff;   //设置为漏极开路(实验箱加了上拉电阻到3.3V)
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

        ADCTIM = 0x3f;  //设置通道选择时间、保持时间、采样时间
        ADCCFG = RES_FMT + ADC_SPEED;
        //ADC模块电源打开后，需等待1ms，MCU内部ADC电源稳定后再进行AD转换
        ADC_CONTR = 0x80 + 0;        //ADC on + channel

        UartInit();
        DMA_Config();
        EA = 1;
        printf("STC32G系列ADC DMA测试程序!\r\n");

        while (1)
        {
                delay_ms(200);
                if(DmaFlag)
                {
                        DmaFlag = 0;
                        for(i=0; i<ADC_CH; i++)
                        {
                                for(n=0; n<ADC_DATA; n++)
                                {
                                        printf("0x%02x ",DmaBuffer[n]);
                                }
                                printf("\r\n");
                        }
                        printf("\r\n");
                        DMA_ADC_CR = 0xc0;                //bit7 1:Enable ADC_DMA, bit6 1:Start ADC_DMA
                }
        }
}

//========================================================================
// 函数: void DMA_Config(void)
// 描述: ADC DMA 功能配置.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2021-5-6
//========================================================================
void DMA_Config(void)
{
        DMA_ADC_STA = 0x00;
        DMA_ADC_CFG = 0x80;                //bit7 1:Enable Interrupt
        DMA_ADC_RXAH = (u8)(DMA_ADDR >> 8);        //ADC转换数据存储地址
        DMA_ADC_RXAL = (u8)DMA_ADDR;
        DMA_ADC_CFG2 = 0x09;        //每个通道ADC转换次数:4
        DMA_ADC_CHSW0 = 0xff;        //ADC通道使能寄存器 ADC7~ADC0
        DMA_ADC_CHSW1 = 0xff;        //ADC通道使能寄存器 ADC15~ADC8
        DMA_ADC_CR = 0xc0;                //bit7 1:Enable ADC_DMA, bit6 1:Start ADC_DMA
}

//========================================================================
// 函数: void delay_ms(u8 ms)
// 描述: 延时函数。
// 参数: ms,要延时的ms数, 这里只支持1~255ms. 自动适应主时钟.
// 返回: none.
// 版本: VER1.0
// 日期: 2013-4-1
// 备注:
//========================================================================
void delay_ms(u8 ms)
{
        u16 i;
        do
        {
                i = MAIN_Fosc / 6000;
                while(--i);
        }while(--ms);
}

//========================================================================
// 函数: void ADC_DMA_Interrupt (void) interrupt 48
// 描述: ADC DMA中断函数
// 参数: none.
// 返回: none.
// 版本: VER1.0
// 日期: 2021-5-8
// 备注:
//========================================================================
void ADC_DMA_Interrupt(void) interrupt 13
{
        DMA_ADC_STA = 0;
        DmaFlag = 1;
}

旧巷***

目前按技术提供的资料，多次测试，还是无法用ADC+DMA，因客户急，暂时把方案调整为普通的ADC测量电压，去掉了DMA功能，有能正常使用ADC功能了，

旧巷***

总算问题找到了
