第1篇_8H1K17 I2C从机如何/何时发送ACK/NACK

zho***

我的8H1K17 I2C作为从机，如果主机要读寄存器，是直接将数据赋值给I2CTXD，它就会自动启动发送数据给主机，是吗？还是说要做其他设置

神***

1, I/O 设置成开漏，外部加10K 上拉电阻，或提前打开内部上拉电阻
2，这有现成的参考程序


#include "reg51.h"
#include "intrins.h"

sfr     P_SW2   =   0xba;

#define I2CCFG      (*(unsigned char volatile xdata *)0xfe80)
#define I2CMSCR     (*(unsigned char volatile xdata *)0xfe81)
#define I2CMSST     (*(unsigned char volatile xdata *)0xfe82)
#define I2CSLCR     (*(unsigned char volatile xdata *)0xfe83)
#define I2CSLST     (*(unsigned char volatile xdata *)0xfe84)
#define I2CSLADR    (*(unsigned char volatile xdata *)0xfe85)
#define I2CTXD      (*(unsigned char volatile xdata *)0xfe86)
#define I2CRXD      (*(unsigned char volatile xdata *)0xfe87)

sfr     P1M1    =   0x91;
sfr     P1M0    =   0x92;
sfr     P0M1    =   0x93;
sfr     P0M0    =   0x94;
sfr     P2M1    =   0x95;
sfr     P2M0    =   0x96;
sfr     P3M1    =   0xb1;
sfr     P3M0    =   0xb2;
sfr     P4M1    =   0xb3;
sfr     P4M0    =   0xb4;
sfr     P5M1    =   0xc9;
sfr     P5M0    =   0xca;

sbit    SDA     =   P1^4;
sbit    SCL     =   P1^5;

bit isda;                                       //设备地址标志
bit isma;                                       //存储地址标志
unsigned char addr;
unsigned char pdata buffer[256];

void I2C_Isr() interrupt 24
{
    _push_(P_SW2);
    P_SW2 |= 0x80;

    if (I2CSLST & 0x40)
    {
        I2CSLST &= ~0x40;                       //处理START事件
    }
    else if (I2CSLST & 0x20)
    {
        I2CSLST &= ~0x20;                       //处理RECV事件
        if (isda)
        {
            isda = 0;                           //处理RECV事件（RECV DEVICE ADDR）
        }
        else if (isma)
        {
            isma = 0;                           //处理RECV事件（RECV MEMORY ADDR）
            addr = I2CRXD;
            I2CTXD = buffer[addr];
        }
        else
        {
            buffer[addr++] = I2CRXD;            //处理RECV事件（RECV DATA）
        }
    }
    else if (I2CSLST & 0x10)
    {
        I2CSLST &= ~0x10;                       //处理SEND事件
        if (I2CSLST & 0x02)
        {
            I2CTXD = 0xff;                      //接收到NAK则停止读取数据
        }
        else
        {
            I2CTXD = buffer[++addr];            //接收到ACK则继续读取数据
        }
    }
    else if (I2CSLST & 0x08)
    {
        I2CSLST &= ~0x08;                       //处理STOP事件
        isda = 1;
        isma = 1;
    }

    _pop_(P_SW2);
}

void main()
{
    P0M0 = 0x00;
    P0M1 = 0x00;
    P1M0 = 0x00;
    P1M1 = 0x00;
    P2M0 = 0x00;
    P2M1 = 0x00;
    P3M0 = 0x00;
    P3M1 = 0x00;
    P4M0 = 0x00;
    P4M1 = 0x00;
    P5M0 = 0x00;
    P5M1 = 0x00;

    P_SW2 = 0x80;

    I2CCFG = 0x81;                              //使能I2C从机模式
    I2CSLADR = 0x5a;                            //设置从机设备地址寄存器I2CSLADR=0101_1010B
                                                //即I2CSLADR[7:1]=010_1101B,MA=0B。
                                                //由于MA为0,主机发送的的设备地址必须与
                                                //I2CSLADR[7:1]相同才能访问此I2C从机设备。
                                                //主机若需要写数据则要发送5AH(0101_1010B)
                                                //主机若需要读数据则要发送5BH(0101_1011B)
    I2CSLST = 0x00;
    I2CSLCR = 0x78;                             //使能从机模式中断
    EA = 1;

    isda = 1;                                   //用户变量初始化
    isma = 1;
    addr = 0;
    I2CTXD = buffer[addr];

    while (1);
}

Debu***

从机是把数据放到寄存器然后等主机来读，通信需要时钟，从机又不能主动发时钟

zho***

Debu*** 发表于 2025-3-18 17:30
从机是把数据放到寄存器然后等主机来读，通信需要时钟，从机又不能主动发时钟 ...

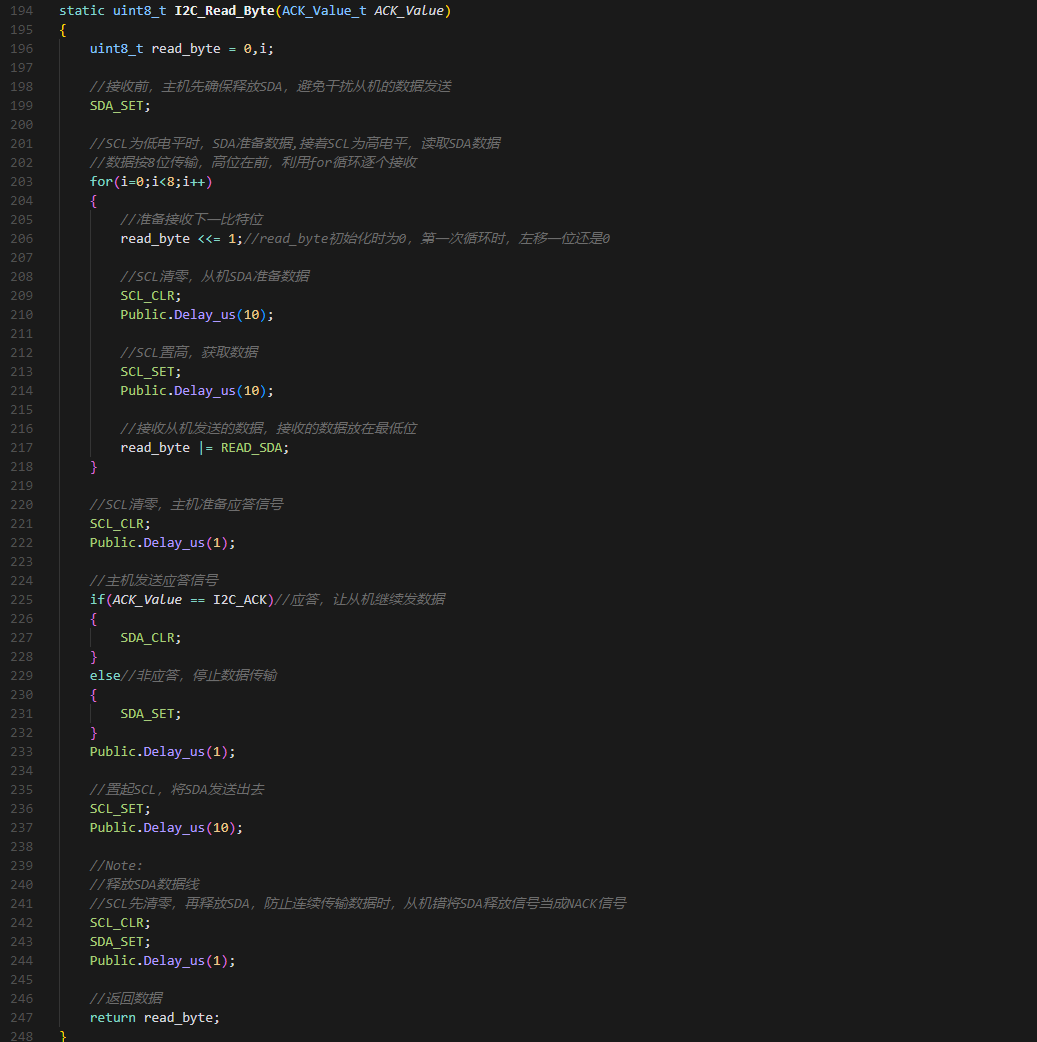

我设置的是主机先发送设备地址，再发送寄存器地址，然后读取I2CTXD的值，那主机要怎么读I2CTXD？STC8H将值赋值给I2CTXD，它什么时候会把逻辑值推送到SDA引脚？收到起始信号，就把I2CTXD的逻辑值推送到SDA引脚吗？

zho***

主机发送完设备地址，寄存器地址，之后再发送起始信号，然后呢？从机通过什么方式把数据放到SDA引脚上？

erci***

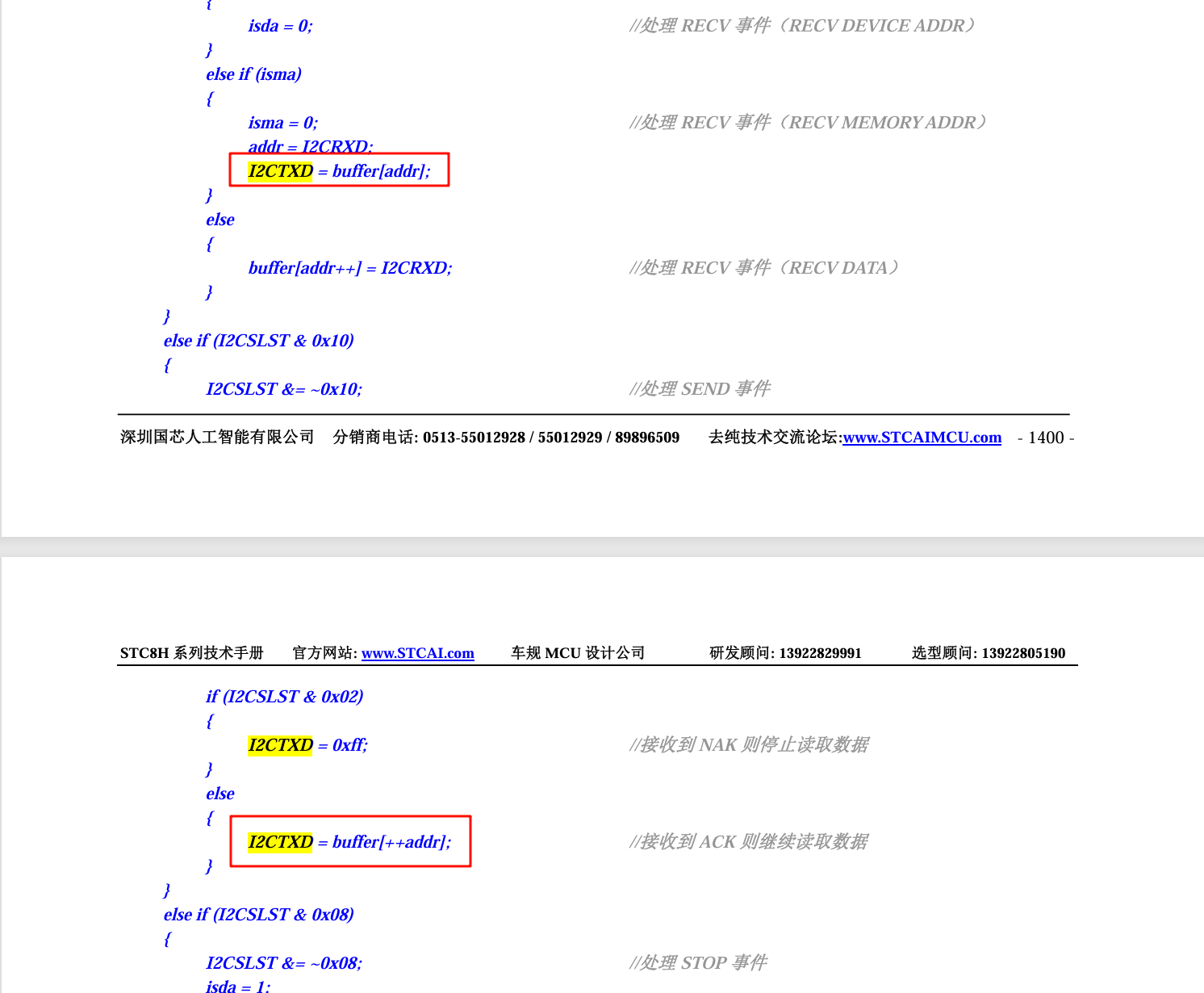

参考手册例程：

zho***

erci*** 发表于 2025-3-18 17:56
参考手册例程：

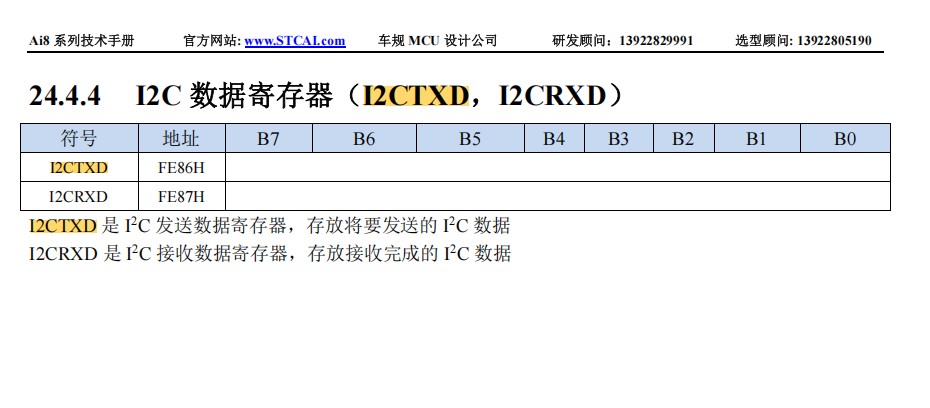

我发的图就是手册的这一部分

erci***

图里不是收到主机事件，将数据放到寄存器了嘛，放了SDA引脚应该就有反应了。


你是想问怎么绑定SDA引脚？

zho***

按照一楼的说法，看来STC8H1K17不支持寄存器读取的操作，因为你一发读写操作，就要给I2CTXD赋值，此时我主机还没把寄存器地址发送过去呢，但即使是这种情况，仍然可以实现我的目的，我只需要将MA设置为1，设置从机接受所有设备地址，然后把我的不同的寄存器地址统统设置为不同的设备地址，这样只要我一读设备地址，从机就给我发数据

zho***

erci*** 发表于 2025-3-18 18:11
图里不是收到主机事件，将数据放到寄存器了嘛，放了SDA引脚应该就有反应了。

I2C中读数据分三步，第一步发送设备地址，第二步发送寄存器地址，第三步发送时钟信号，此时主机去读SDA线上的电平。我想问的就是第三步，我要怎么操作STC单片机（从机），它会在第三步把逻辑电平推送到SDA引脚

zho***

按照你数据手册从机中断的代码例程，当我发送完设备地址后（读寄存器），此时给I2CTXD赋值，等我再发寄存器地址（此时主机在发SCL）时，从机就会和主机抢SDA线的控制权
