DMA_LCM/TFT 疑问上报 | 强制4字节对齐

tzz1***

问题描述：DMA_LCM/TFT   疑问上报
型号：AI8051U  使用DMA_LCM外设， 8位数据，I8080模式。

如何发现的问题： 最先一切工作正常，后来添加了一个全局变量后，显示数据变乱了，代码如下：


代码说明： Hub_Buffer[] 是DMA发送数据池，  变量ABCDD是一个无用的变量，只有定义没有使用
当删除当 第42行： u8 xdata ABCDD;  程序运行正常
添加42行，屏就乱码。

因为代码正在起步除段，代码量不大，反复查找了代码中可能存在的BUG，或指针乱飞等，都没找到问题。
其中尝试了降低C编译优化等级，无用。

仔细分析了一下，定义一个无用变量就可以改变结果，会不会和数据池定位有关系？

打开编译后的MAP分析， 发现：
Hub_Buffer 定位在：   0001000DH   SYMBOL    XDATA    ---       Hub_Buffer

注销42行后：
Hub_Buffer 定位在：   0001000CH   SYMBOL    XDATA    ---       Hub_Buffer

然后就想到了DMA会不会要4字节对齐？
于是又改了代码：
static u8 xdata Hub_Buffer[Hub_Buffer_Size] _at_ 0x000C;    //使用绝对定位
或：
static u8 xdata Hub_Buffer[Hub_Buffer_Size] __attribute__((aligned (4)));   //强制4字节对齐


最后发现这两种方法都可以正常运行。
那问题来了，DMA_LCM的数据池真有有必要4字节对齐吗。 如果是，那说手册上就要说明一下。
另外我试了UART_DMA的数据池并不需要4字节对齐也能正常运行.

因为代码为用LCM_DMA 驱动的屏为非常用型号，发上来大家也没办法实测，所以就不发代码了

Debu***

要正确设置发送地址

一般使用DMA时，要用 _at_ 手动指定地址
如：unsigned char xdata ***[***] _at_ 0x****
全局变量不需要加static

tzz1***

Debu*** 发表于 2025-3-17 11:01
要正确设置发送地址

一般使用DMA时，要用 _at_ 手动指定地址

加static 就仅限本文可直接访问，和这个没有关系。
另外 加_at_ 没有作用，
比如：


第54行，55行，运行结果正确，
56行加了_at_ 仍然不行，现在重点不是加不加 _at_   ，

重点是是否需要4字节对齐！ 我尝试了多次了， 不如有空时你随变找个屏试一下看看？

Debu***

tzz1*** 发表于 2025-3-17 11:21
加static 就仅限本文可直接访问，和这个没有关系。
另外 加_at_ 没有作用，
比如：

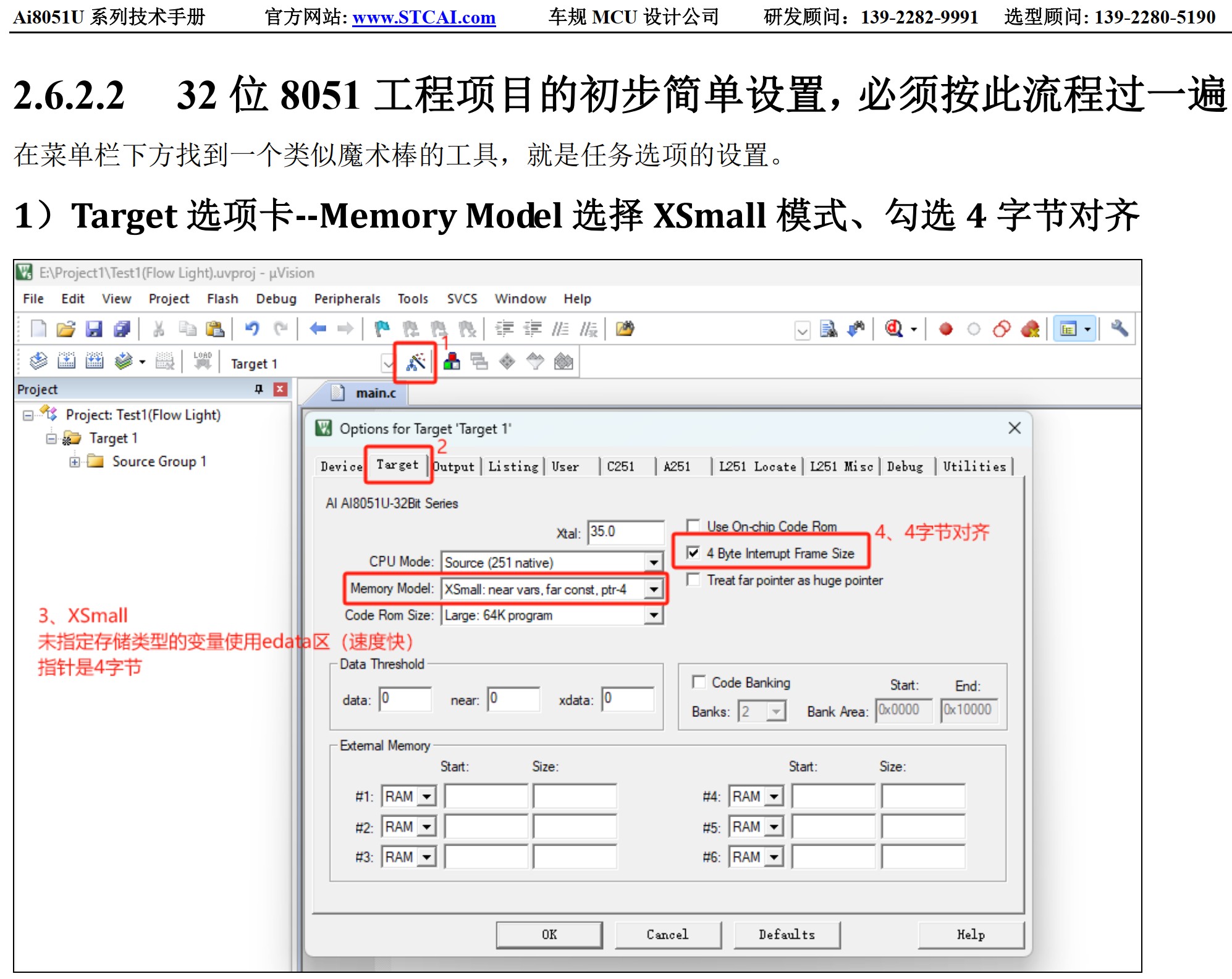

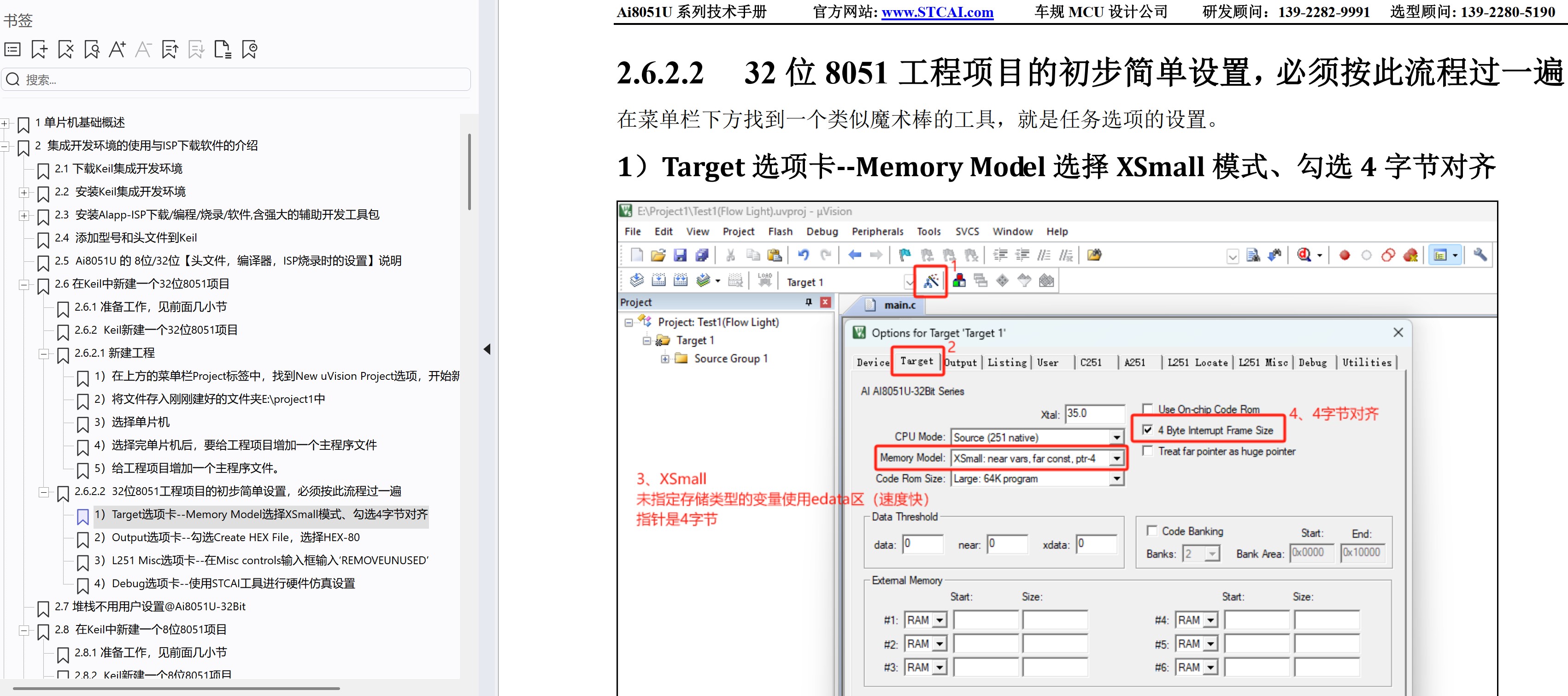

不行就可能需要字节对齐，先试试双字节对齐，再不行就四字节对齐

tzz1***

我很有感觉，这个黑天鹅大概率是和片内硬件设有关系的，只是不巧被我遇到了

tzz1***

Debu*** 发表于 2025-3-17 11:25
不行就可能需要字节对齐，先试试双字节对齐，再不行就四字节对齐

双字节没用，四字节有用，所以我就是提醒这个问题，是不是要验证+公布，其实我自己已解决

Debu***

tzz1*** 发表于 2025-3-17 11:27
双字节没用，四字节有用，所以我就是提醒这个问题，是不是要验证+公布，其实我自己已解决 ...

之前写程序指定的DMA首地址一般都是4字节对齐的，没发现过这个问题，这个稍后向内部反馈一下
感觉这些新功能在数据手册中介绍的不是很详细，我也很想知道这些细节问题
比如I2S相关的细节问题就有很多不太清楚的：
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=16304&pid=152898

Debu***

tzz1*** 发表于 2025-3-17 11:27
双字节没用，四字节有用，所以我就是提醒这个问题，是不是要验证+公布，其实我自己已解决 ...

内部人员回复：
LCM的DMA好像需要进行对齐，其它DMA缓冲区我记得没有字节对齐问题。

tzz1***

Debu*** 发表于 2025-3-17 12:17
内部人员回复：
LCM的DMA好像需要进行对齐，其它DMA缓冲区我记得没有字节对齐问题。 ...

好的，感谢解答！
对于代码起步阶段，这个很重要，
幸好我一开始的时候是正常的，
要不误以为是哪个基础寄存器没设置对，
那就会花很多无用功去查找问题了，
甚至一开始就不成功，会直接造成挫败感
