电流互感器信号转电压电路疑问

zgrfo***

我用了下这个电路，结果示波器测量不理想。正弦波上半波比下半波矮点。不对称。请问电流互感器输出的信号接入运放，同向输入端加上一个偏置电压。这个电路能用单5V供电吗？偏置电压1V输入同向端。然后调节电压输出以1V为基准，通过运放输出0.4V的交流信号？大侠大哥帮我看一下，我就用了带互感器那个图，简单的一个运放一个电阻，电阻分压1V经过电压跟随起，接到同向端。大哥们辛苦给讲一下！！！

国芯人***

针对您描述的电流互感器信号转电压电路问题，具体分析如下：<br><br>1. 单5V供电可行性：<br>   理论上，使用单5V供电是可行的，但需确保运放的输入输出范围在供电电压范围内。您提到的1V偏置电压和0.4V交流信号输出在5V供电下是合理的。<br><br>2. 波形不对称原因：<br>   - 偏置电压设置不当<br>   - 运放输入输出范围受限<br>   - 互感器输出信号本身存在不对称<br>   - 电路设计或元件参数不匹配<br><br>3. 建议的改进措施：<br>   a) 确保运放选择适合单电源工作<br>   b) 使用精密电阻分压，确保偏置电压准确<br>   c) 在运放输出端增加隔直电容，消除直流偏置<br>   d) 适当调整反馈电阻，优化放大倍数<br>   e) 在电路前端增加低通滤波器，减少高频干扰<br><br>4. 注意事项：<br>   - 检查运放的共模输入范围和输出摆幅<br>   - 确保电路各节点阻抗匹配<br>   - 注意信号地线的布局，减少干扰<br><br>建议您先检查偏置电压的准确性，然后逐步排查其他可能因素。如有条件，可以使用双电源供电以获得更好的波形对称性。<br><br>[本文内容由国芯人工智能辅助生成，仅供参考]

梁***

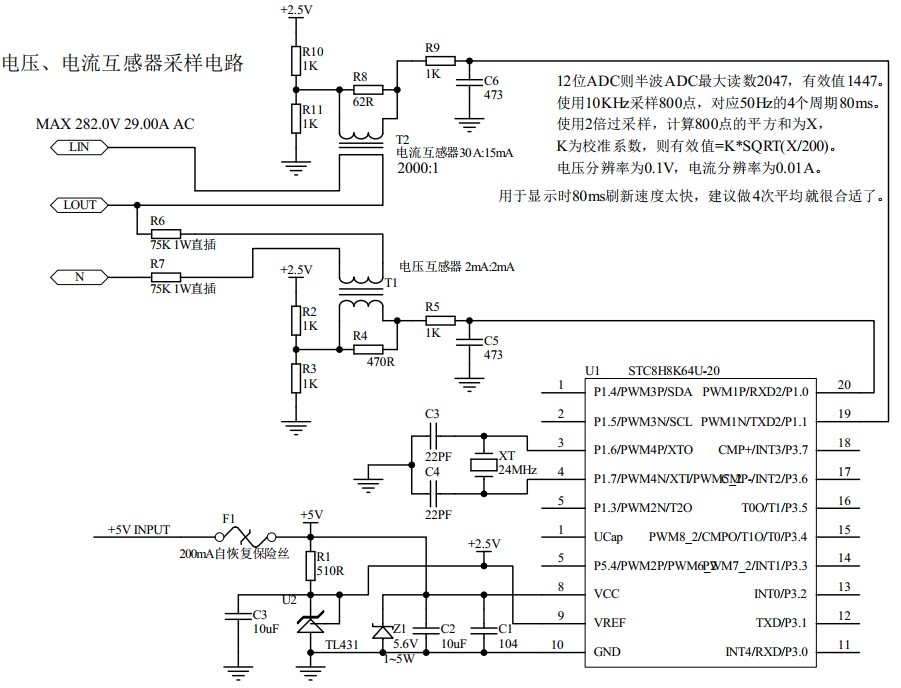

这是我很常用的电路：

zgrfo***

梁工 发表于 2025-3-17 15:55
这是我很常用的电路：

这个我用过，你这个电流大了行。我的就0.3ma，AD值才二三十。所以不能用这个。要放大之后再叠加

梁***

zgrfo*** 发表于 2025-3-18 10:59
这个我用过，你这个电流大了行。我的就0.3ma，AD值才二三十。所以不能用这个。要放大之后再叠加 ...

我测电压用的是2mA:2mA的互感器，别说0.3mA，0.03mA其误差都不会很差。

慕***

梁*** 发表于 2025-3-17 15:55
这是我很常用的电路：

梁工你好 我想问下有效值= K* SQRT(X/200) 这个公式对应那些参数 有效值1447怎么求出来的
如果我用10位的ADC则半波是1024？ 还有电流值怎么求出来

梁***

慕*** 发表于 2025-3-29 16:45
梁工你好 我想问下有效值= K* SQRT(X/200) 这个公式对应那些参数 有效值1447怎么求出来的
如果我用10位的 ...

用10位的ADC则半波是511。测交流有效值最好使用12位ADC。
有效值= K* SQRT(X/200) ，K为校准系数。
12位ADC，峰峰值读数为4095，峰值读数为2047，则有效值=2047*0.7071=1447，这是直接采样的值，如果2倍采样就是2894，可以是电压289.4V或电流29.84A，这是我很常用的值，由于采样电阻要选择实际的系列值，所以实际量程一般是280.0V、28.00A。
采样计算800点，则：
电流有效值= K* SQRT(X/800)，14.47A量程，K值理论为1.000。
电流有效值= K* SQRT(X/200)，28.94A量程，K值理论为1.000，等效2倍采样。
电压有效值= K* SQRT(X/200)，289.4V量程，K值理论为1.000，等效2倍采样。

慕***

梁*** 发表于 2025-3-29 17:28
用10位的ADC则半波是511。测交流有效值最好使用12位ADC。
有效值= K* SQRT(X/200) ，K为校准系数。
12位AD ...

比如我用的CT交流互感器  5A/5ma  如何计算采样电阻

梁***

慕*** 发表于 2025-3-31 09:55
比如我用的CT交流互感器  5A/5ma  如何计算采样电阻

很简单的计算：参考电压为2.5V，互感器满量程输出时采样电压有效值是1.25*0.7071=0.884V，则采样电阻=0.884/5=0.177K=170欧姆，取标准值160欧姆，则实际量程=0.884/0.16=5.5A。
