求助，8h比较器无法获取结果

苏紫***

想使用比较器做一个低压保护，先测试功能，结果出现了问题。
测试方法，使用的是`8h8k64u`芯片编号末尾是`HD`应该是使用新版的比较器。
接线方法`vcc--vref--P37`，预想中比较器+为`P37`,-为`内部1.19V`,结果应为恒等于1。然而实测结果是恒等0，调了好长时间代码，无果，特来求助各位大佬。

#include        "config.h"
#include        "STC8G_H_Delay.h"


int *BGV;

//关闭所有io
void        GPIO_config(void)
{
        P0M0 = 0x00; P0M1 = 0xff; P0IE = 0x00;
        P1M0 = 0x00; P1M1 = 0xff; P1IE = 0x00;
        P2M0 = 0x00; P2M1 = 0xff; P2IE = 0x00;
        P3M0 = 0x00; P3M1 = 0xff; P3IE = 0x00;
        P4M0 = 0x00; P4M1 = 0xff; P4IE = 0x00;
        P5M0 = 0x00; P5M1 = 0xff; P5IE = 0x00;
        P6M0 = 0x00; P6M1 = 0xff; P6IE = 0x00;
        P7M0 = 0x00; P7M1 = 0xff; P7IE = 0x00;
        //10开漏
    P1M0 = 0x01; P1M1 = 0xfc;
}

void sleep()
{
        _nop_();
        _nop_();
        PCON=0x02;
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
        _nop_();
}
//暂时不用ADC
int ADCfun()
{
        int i,res,vcc;
        //初始化ADC
        ADCTIM =0x3f;
        ADCCFG=0x2f;
        ADC_CONTR=0x8f;                //打开adc电源 15通道
        delay_ms(1);
        res=0;
        for(i=0;i<8;i++)
        {
                ADC_CONTR |=0x40;                //启动转换
                _nop_();
                _nop_();
                while(!(ADC_CONTR & 0x20));
                ADC_CONTR &=~0x20;
                res+=((ADC_RES<<8) | ADC_RESL);
        }
        res>>=3;
        vcc=(int)(4096L * *BGV/res);
        ADC_CONTR=0x0f;                //关闭adc电源
        return vcc;
}
void ADCtest()
{
        while(1)
        {
                ADCfun();
                sleep();
        }
}

void CMPinit()
{
        CMPEXCFG=0x04;
        //CMPEXCFG &= ~0x03;                //P37 +输入
        //CMPEXCFG |=0x04;                //1.19V为-输入
        CMPCR2=0x00;                        //
        CMPCR2&=~0x80;                        //正向输出
        CMPCR2&=~0x40;                        //0.1us滤波
        CMPCR2|=0x10;                        //比较器结果滤波输出
        CMPCR1=0;
        //CMPCR1|=0x30;                        //边沿中断
}
u8 CMPfun()
{
        u8 a=0;
        CMPCR1|=0x02;                        //启动比较器输出
        CMPCR1|=0x80;                        //启动比较器
        P11=CMPCR1 &0x01;
        a=CMPCR1 &0x01;
        CMPCR1&=~0x02;                        //关闭比较器输出
        CMPCR1&=~0x80;                        //关闭比较器
        return a;
}
void CMPtest()
{
        CMPinit();
        while(1)
        {
                P10=0;
                if(CMPfun()==0)
                {
                        P10=1;
                        sleep();
                }
        }
}

/**********************************************/
void main(void)
{
    EAXSFR();                /* 扩展寄存器访问使能 */
    GPIO_config();
    EA = 1;
        BGV=(int idata *)0xef;
        WKTCL=0xff;
        WKTCH=0x87;//1s

        CMPtest();
    while (1)
    {
    }
}
复制代码

国芯人***

针对您提到的8H比较器无法获取预期结果的问题，建议从以下几个方面进行排查和调试：<br><br>1. 硬件连接检查：<br>   - 确保VCC、VREF和P37引脚连接正确，且电压稳定。P37作为比较器的正输入端，其电压应与VREF（内部参考电压1.19V）进行比较。<br>   - 检查电源电压是否在芯片工作范围内，确保VCC电压足够高，以避免因电源不足导致比较器无法正常工作。<br><br>2. 比较器配置：<br>   - 确认比较器的配置是否正确。请检查相关寄存器（如CMPCR1、CMPCR2）的设置，确保比较器已启用，且正负输入端配置无误。<br>   - 如果使用内部参考电压作为负输入端，确保内部参考电压已正确启用并稳定。<br><br>3. 代码调试：<br>   - 在代码中增加调试信息，输出比较器状态寄存器的值，确认比较器是否正常工作。<br>   - 检查BGV指针的初始化是否正确，确保其指向的地址有效。<br><br>4. 芯片版本兼容性：<br>   - 确认使用的STC8H8K64U芯片是否为最新版本，不同版本的芯片可能在寄存器配置或功能上存在差异。<br><br>5. 示例代码参考：<br>   - 参考官方提供的比较器示例代码，确保配置和初始化流程正确。<br><br>通过以上步骤，应能有效定位并解决比较器无法获取预期结果的问题。如果问题仍未解决，建议进一步查阅芯片手册或联系技术支持。<br><br>[本文内容由国芯人工智能辅助生成，仅供参考]

梁***

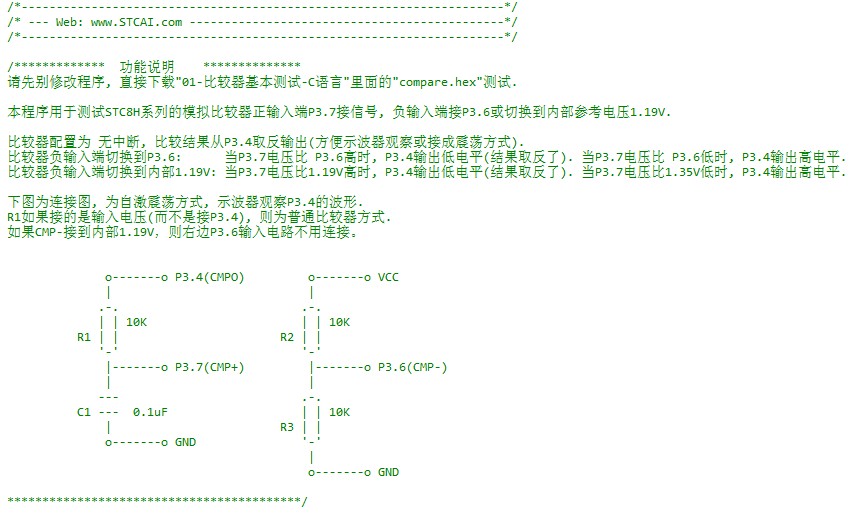

请直接下载HEX文件测试。



STC8H-比较器相关程序.rar (30.09 KB, 下载次数: 11)

2025-3-16 13:16 上传

点击文件名下载附件

erci***

1、获取CMPCR1前加延时
2、注意sleep里有个PCON=0x02;进入主时钟停振/省电模式

苏紫***

梁*** 发表于 2025-3-16 13:16
请直接下载HEX文件测试。

直接下载hex文件，比较器可以正常工作

苏紫***

erci*** 发表于 2025-3-16 13:40
1、获取CMPCR1前加延时
2、注意sleep里有个PCON=0x02;进入主时钟停振/省电模式

我加个延时试试，停振模式是故意加的。目标是检测电压过低进入停振模式，1秒检测一次

erci***

苏紫*** 发表于 2025-3-16 13:50
我加个延时试试，停振模式是故意加的。目标是检测电压过低进入停振模式，1秒检测一次 ...

嗯我在擎天柱上测试你贴的代码，加你那个sleep nop可能不太够，加个delay_ms(1)才有反应。

苏紫***

erci*** 发表于 2025-3-16 13:55
嗯我在擎天柱上测试你贴的代码，加你那个sleep nop可能不太够，加个delay_ms(1)才有反应。 ...

感谢，获取CMPCR1前加延时可以了
