求助！！！！！LVD进不去中断,Ai8H4K32TLCD芯片 | 找到问题了

lw***

程序是例程


        PCON &= ~LVDF;                              //测试端口
//  RSTCFG = 0x04 | 0x03;                    //使能3.0V时低压复位,不产生LVD中断
        RSTCFG = 0x03;                            //使能3.0V时低压中断
        ELVD = 1;                                   //使能LVD中断
        EA = 1;



void LVD_Isr() interrupt 6
{
    PCON &= ~LVDF;                              //清中断标志

}


用直流电源供电，经测试跳到0.3V左右才会进中断

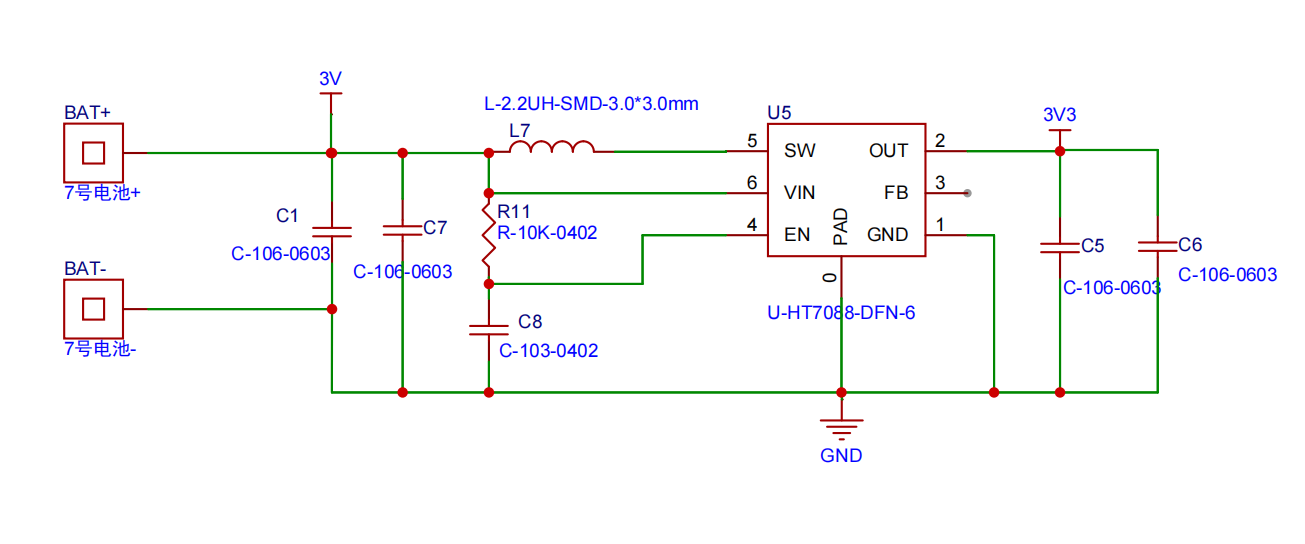

我是用干电池供电，稳压后给单片机供电，干电池的电压接到了ADC_VREF+;稳压出来的3V3接到了芯片VCC

lw***

3V接到ADC_VREF+      3V3接到了芯片VCC

Debu***

单片机电源电压范围1.9~5.5V，0.3V无法工作
LVD检测的是VCC的电压，和VREF无关，但需要注意VREF不能大于VCC
LVD相关程序：

//LVD

        RSTCFG=0x00;        //禁止低压复位，RST脚为普通IO，LVDS为2.0V
        RSTCFG=0x01;        //禁止低压复位，RST脚为普通IO，LVDS为2.4V
        RSTCFG=0x02;        //禁止低压复位，RST脚为普通IO，LVDS为2.7V
        RSTCFG=0x03;        //禁止低压复位，RST脚为普通IO，LVDS为3.0V
        LVDF=0;                        //清除LVD中断标志
        ELVD=1;                        //打开LVD中断
复制代码

ISP软件下载时，硬件选项要取消勾选“允许低压复位”

vb2***

DebugLab 发表于 2025-3-14 17:57
单片机电源电压范围1.9~5.5V，0.3V无法工作
LVD检测的是VCC的电压，和VREF无关，但需要注意VREF不能大于VCC ...

意思是要取消isp软件的勾选
才能保证程序里面的精准是吗？
前几天我也发现不是很准
也有可能和负载压降有关系

Debu***

vb2*** 发表于 2025-3-17 00:55
意思是要取消isp软件的勾选
才能保证程序里面的精准是吗？
前几天我也发现不是很准

勾选后低压直接复位了，不会进中断

vb2***

DebugLab 发表于 2025-3-17 01:00
勾选后低压直接复位了，不会进中断

那说的通了，我isp2.7v，程序 3.0v，难怪到 3v中断有问题，，到 2.7直接重启了

lw***

Debu*** 发表于 2025-3-14 17:57
单片机电源电压范围1.9~5.5V，0.3V无法工作
LVD检测的是VCC的电压，和VREF无关，但需要注意VREF不能大于VCC ...

取消勾选了，VREF为什么不能大于VCC？

我用STC8G1K08的芯片这个芯片没有VREF引脚，低压中断可以正常进行中断，所以是不是因为我VREF引脚接错了

Debu***

lw*** 发表于 2025-3-17 09:57
取消勾选了，VREF为什么不能大于VCC？

我用STC8G1K08的芯片这个芯片没有VREF引脚，低压中断可以正常进行 ...

单片机任何脚电压都不能超过VCC和GND范围，否则可能导致损坏
没有VREF引脚就不存在VREF引脚接错的问题
LVD和VREF无关，LVD检测的是VCC电压

lw***

Debu*** 发表于 2025-3-17 10:04
单片机任何脚电压都不能超过VCC和GND范围，否则可能导致损坏
没有VREF引脚就不存在VREF引脚接错的问题
LV ...

我这边找到问题了，是这个稳压芯片在输入高于0.9V都能够输出3.3V，所以单片机一直是3V3

Debu***

lw*** 发表于 2025-3-17 10:26
我这边找到问题了，是这个稳压芯片在输入高于0.9V都能够输出3.3V，所以单片机一直是3V3 ...

VCC固定，检测外部电压（如电池电量不足或需要掉电保存EEPROM），可以使用比较器中断
读具体的电压值，可以使用ADC，高精度用外部基准，嫌基准功耗大可以用内部bandgap基准，
如VCC非常稳定用VCC也可以（可能需要校准一下）
