Altium designer里原理图和pcb检查, 怎么能检查除孤立标号的情况?

guo***

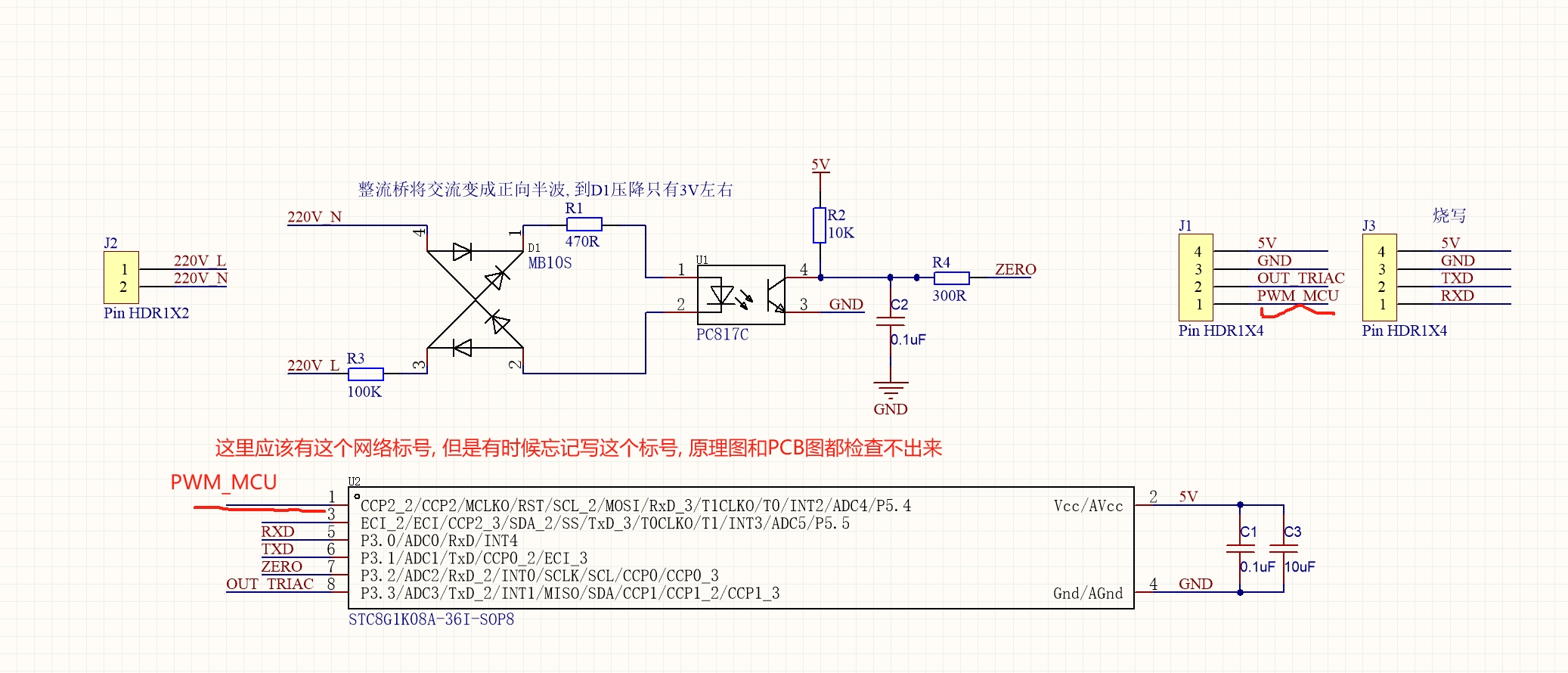

在Altium designer 16里, 有时候会遇到一种情况, 比如下图里,


U2的pin1的标号为PWM_MCU, 应该连接到J1的pin1

但是有时候整理的时候, 就只在J1的pin1上加了PWM_MCU标号, 但是U2的pin1就没加标号

这种是错误的, 但是原理图检查和PCB检查都检查不出来这种只有1个标号, 标号没有配对的情况

请问在ad里怎么设置能检查这种孤立标号, 也就是只有1个标号, 导致两个pin没有连接起来的情况?

国芯人***

在Altium Designer中，检查孤立标号（即未配对的标号）可以通过以下步骤实现：<br><br>1. **电气规则检查（ERC）**：首先，确保在原理图中启用了ERC。ERC可以检测到未连接的引脚和网络标签。在“Project”菜单中选择“Project Options”，然后在“Error Reporting”选项卡中，确保“Unconnected Pin”和“Unconnected Net Label”选项设置为“Error”或“Warning”。<br><br>2. **网络标签检查**：在原理图中，使用“Find Similar Objects”工具查找未配对的网络标签。选择某个网络标签，右键点击并选择“Find Similar Objects”，然后在弹出的对话框中设置“Net Label”为“Same”，点击“OK”。这将选中所有相同的网络标签，便于检查是否有未配对的标签。<br><br>3. **网络表生成与比较**：生成网络表并将其与PCB设计中的网络表进行比较。在“Design”菜单中选择“Netlist for Project” -> “Protel”，然后与PCB中的网络表进行比较，查看是否有未连接的网络。<br><br>4. **手动检查**：在复杂设计中，手动检查关键网络标签的配对情况也是一种有效的方法。<br><br>通过这些步骤，可以有效检测并修复孤立标号问题，确保原理图和PCB设计的正确性。<br><br>[本文内容由国芯人工智能辅助生成，仅供参考]

guo***

谢谢, 搞定了,
