关于ADC使用 | 高压就用2个电阻分压

sh*** · 发表于 2025-3-9 10:23:38

请教：

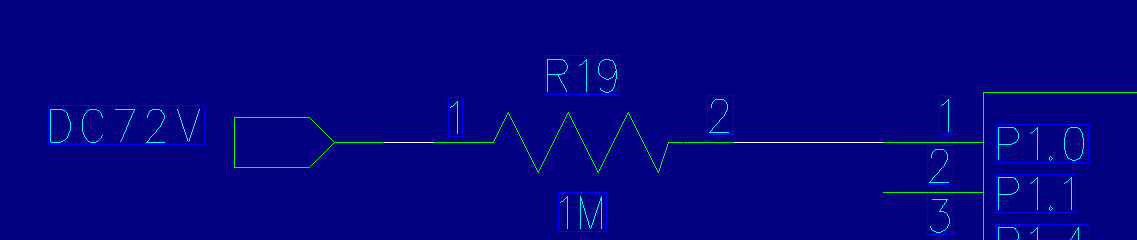

P1.0设为AD输入口，电压很高，电流很小，这种极端情况会不会伤害I/O口和单片机？

zhang*** · 发表于 2025-3-9 10:59:01

不是极端都不保险 AD口设置高阻，相当于和1M分压高电压直接接到单片机IO口上。很危险。IO口输入电压不要超过单片机供电电压

神*** · 发表于 2025-3-9 11:31:53

超过 5.5V, 会损坏 MCU, 用电阻分压

网*** · 发表于 2025-3-9 15:20:50

只串一个大电阻到高压,芯片管脚通常有二极管钳位到VCC和GND,只要电流不超标,芯片不会坏,只是用做ADC采样的话,受芯片管脚自身阻抗一致性影响,一般测不准.
家电行业常用这电路做AC220V过零检测,

梁*** · 发表于 2025-3-9 16:05:39

网*** 发表于 2025-3-9 15:20
只串一个大电阻到高压,芯片管脚通常有二极管钳位到VCC和GND,只要电流不超标,芯片不会坏,只是用做ADC采样的 ...

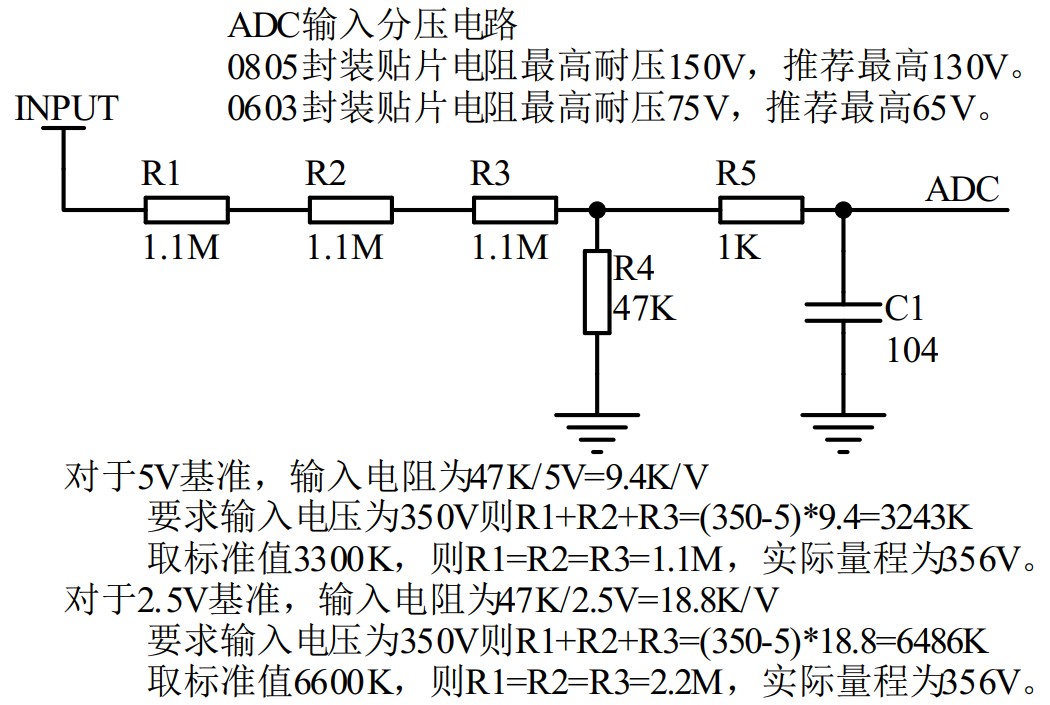

给一个设计参考：

前*** · 发表于 2025-3-12 20:31:13

又学到东西了

huh*** · 发表于 2025-3-12 21:40:22

梁*** 发表于 2025-3-9 16:05
给一个设计参考：

贴片电阻不是算功率的吗，这个耐压是从哪里来的

21cns*** · 发表于 2025-3-12 22:49:58

huh*** 发表于 2025-3-12 21:40
贴片电阻不是算功率的吗，这个耐压是从哪里来的

耐压值不是主要参数，因为电阻很少用在高压场景，但电阻的官方参数是有这个值的。

21cns*** · 发表于 2025-3-12 22:51:35

几种品牌贴片电阻耐压值，共参考

梁*** · 发表于 2025-3-13 10:35:16

huh*** 发表于 2025-3-12 21:40
贴片电阻不是算功率的吗，这个耐压是从哪里来的

耐压参数可以从厂家的手册中查到。你可以问下DeepSeek了解一下“爬电距离”，或者直接问0805、0603贴片电阻的耐压。

一般应用电阻的功率是主要参数，这里因为电阻值大，功率很小，反而不是主要参数，耐压参数很重要。
见到过有人用两个0805电阻分压接单片机ADC输入口，说很容易烧单片机。
