【蓝桥杯单片机】第九届省赛试题--彩灯控制器

陈***

蓝桥杯单片机第九届省赛--彩灯控制器范例(PWM不能完全满意)
1、主频:12MHZ

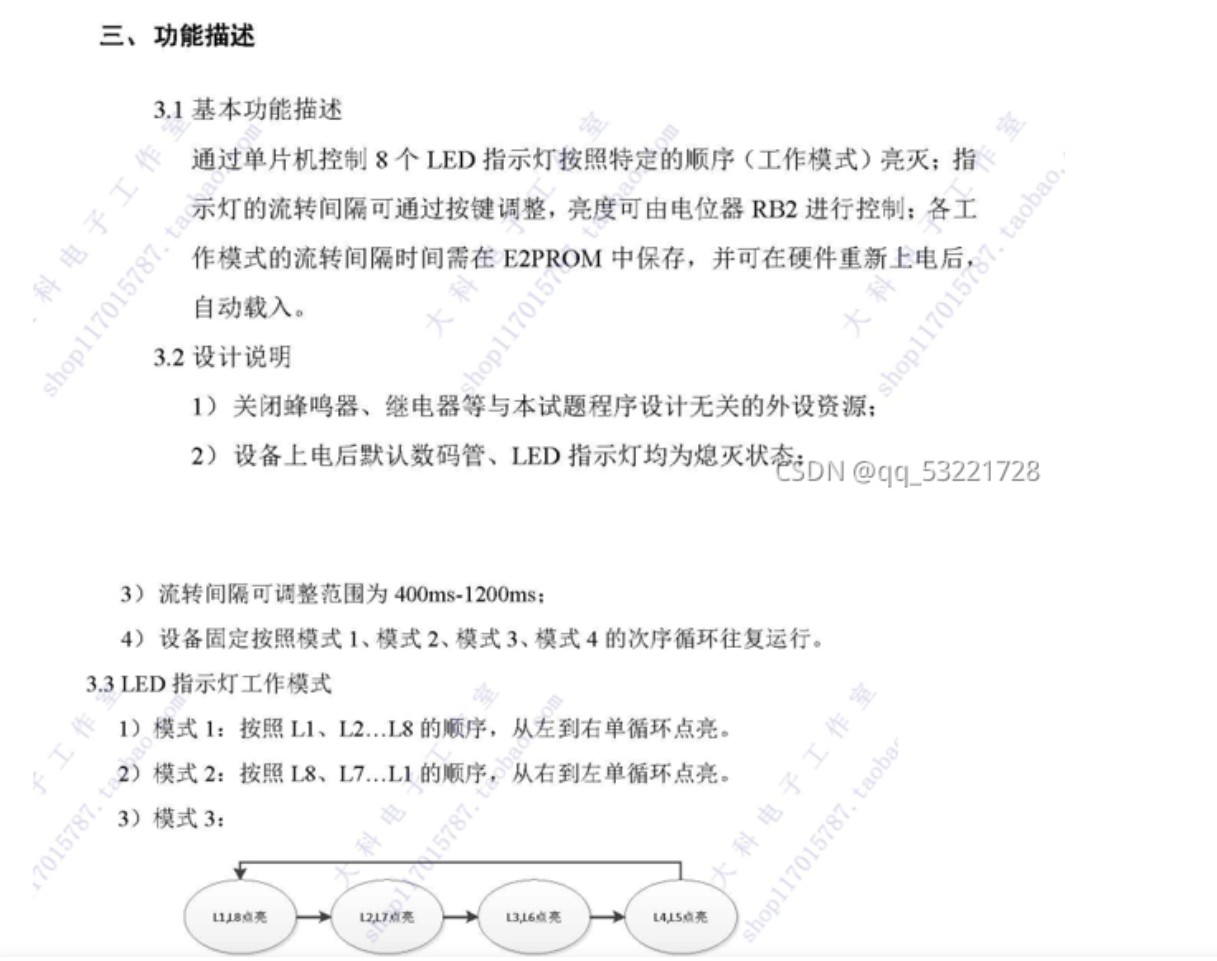

2、基本功能描述

·通过单片机控制8个LED指示灯按照特定的顺序(工作模式)亮灭,
  指示灯的轮转间隔可通过按键调整,亮度可由电位器RB2进行控制
  ,各个工作模式的流转间隔需在E2PROM中保存,并在硬件重新给电
  之后,自动载入

3、设计说明
·关闭蜂鸣器、继电器等无关外设
·设备上电后默认数码管、LED指示灯均熄灭
·流转间隔时长为400ms-1200ms
·设备固定按照模式1-模式2-模式3-模式4循环进行

4、LED指示灯工作模式
·模式1:L1-L2-L3-L4-...L8
·模式2:L8-L7-L6-L5-...L1
·模式3:L1L8 L2L7 L3L6 L4L5

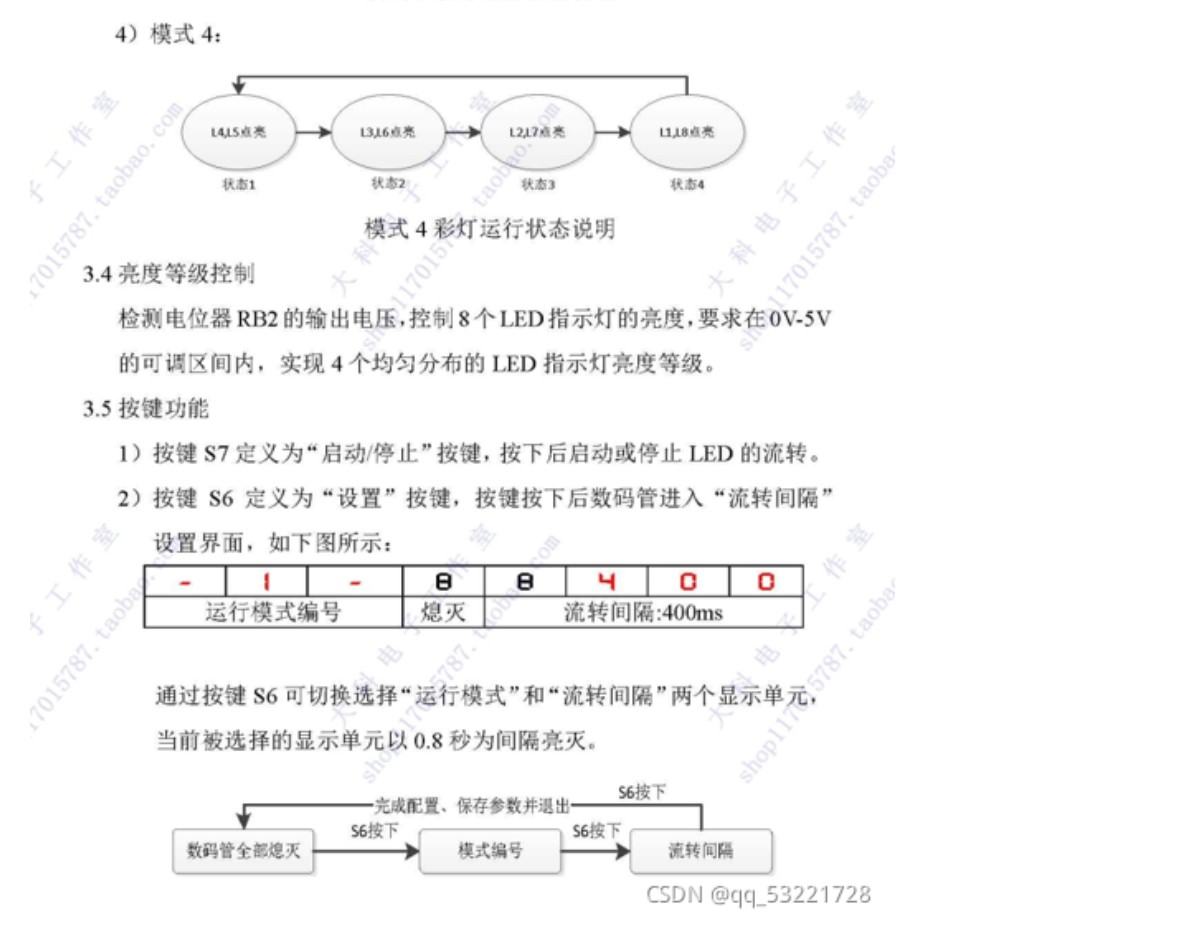

·模式4:L4L5 L3L6 L2L7 L1L8

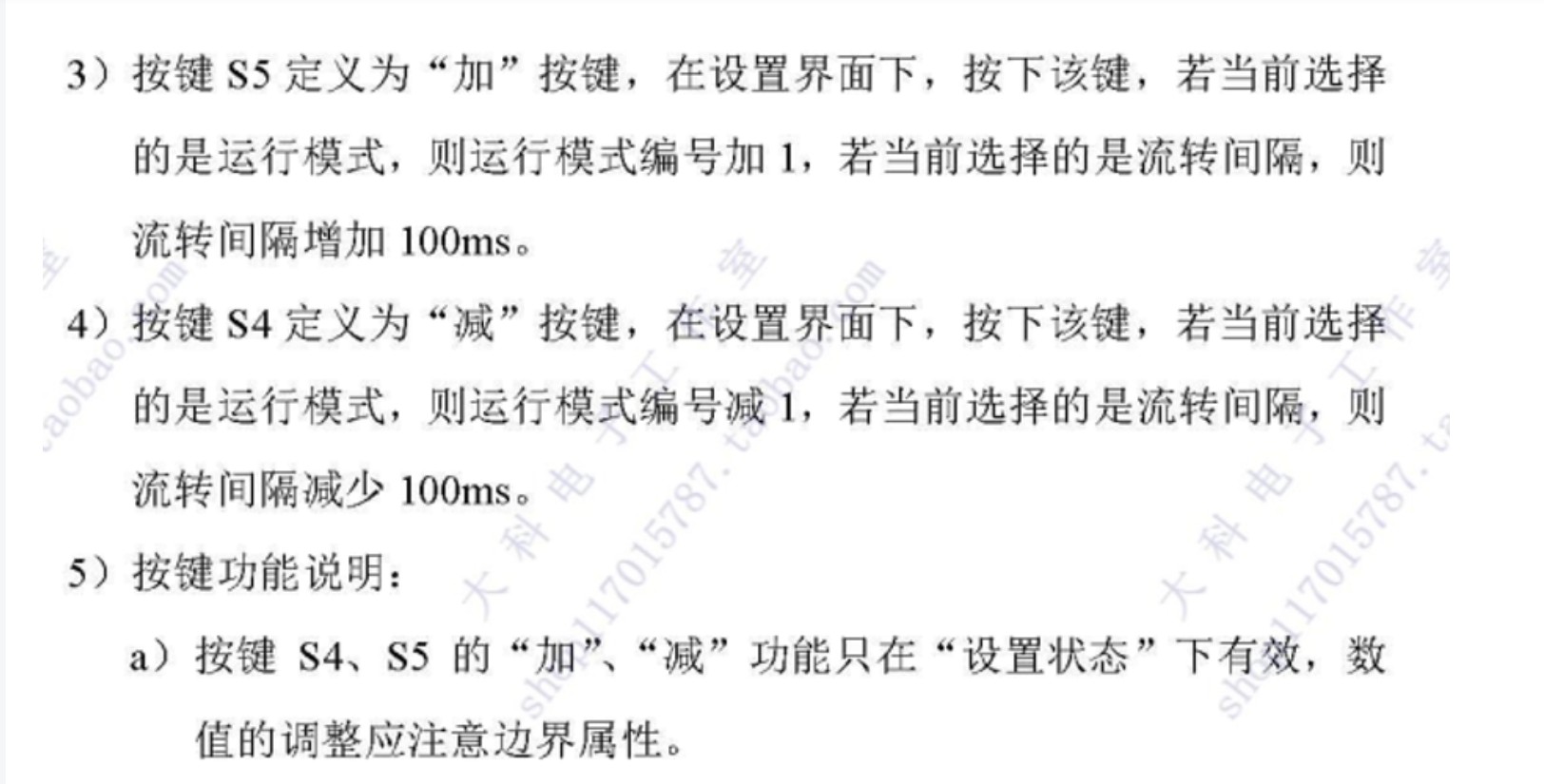

5、按键功能
·S7为启动/停止按键,按下后启动或停止LED的流转
·S6定义为设置按键,按键按下后进入"流转间隔"设置界面
·S5定义为加按键,模式加1,流转间隔加100ms
·S4定义为减按键,模式减1,流转间隔减100

6、按键功能说明
·按键S4、S5的加减功能只在"设置状态"下有效,注意
  数据边界属性
·在非"设置状态"下,按下S4按键可希纳是指示灯当前
  等级,4个亮度等级从暗到亮,用数字1、2、3、4表示;
  松开S4按键,数码管显示关闭
·S6按键退出设置界面后,数码管关闭,且保存流转间隔
  到EEPROM中
