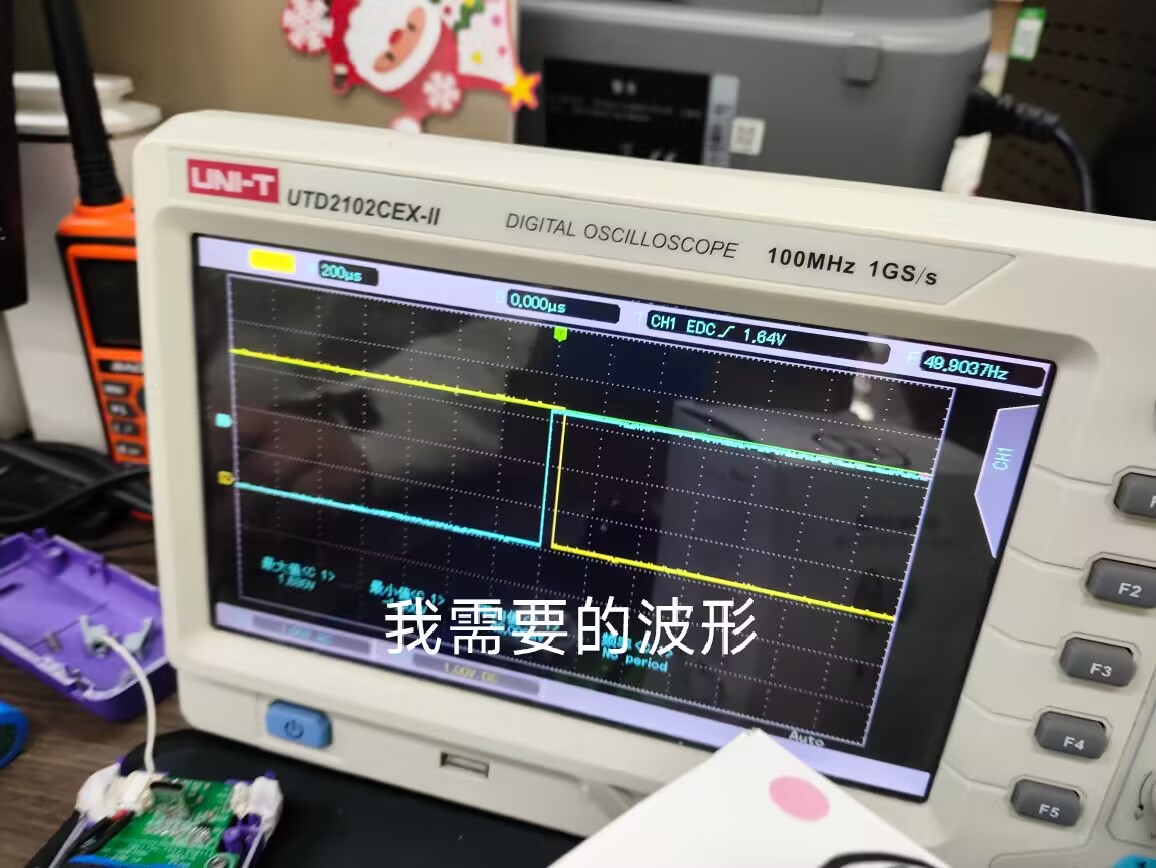

PWMA互补输出带死区时间，死区的波形怎么改成两个高电平（现在是一高一低）|好了

mmmas***

void PWMA_config(void)
{
        P_SW2 |= 0x80;                //SFR enable

        PWMA_PSCR = 0x007F;        // 预分频寄存器, 分频 Fck_cnt = Fck_psc/(PSCR[15:0}+1), 边沿对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)), 中央对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)*2).
        PWMA_DTR  = 0xff;                // 死区时间配置, n=0~127: DTR= n T,   0x80 ~(0x80+n), n=0~63: DTR=(64+n)*2T,
                                                //                                0xc0 ~(0xc0+n), n=0~31: DTR=(32+n)*8T,   0xE0 ~(0xE0+n), n=0~31: DTR=(32+n)*16T,
        PWMA_ARR = 3455;        // 自动重装载寄存器,  控制PWM周期

        PWMA_CCER1  = 0;
        PWMA_CCER2  = 0;

        PWMA_SR1    = 0;
        PWMA_SR2    = 0;
        PWMA_ENO    = 0;
        PWMA_PS     = 0;
        PWMA_IER    = 0;
//        PWMA_ISR_En = 0;

        PWMA_CCMR4  = 0x68;                // 通道模式配置, PWM模式1, 预装载允许
        PWMA_CCR4   = 1727;                // 比较值, 控制占空比(高电平时钟数)
        PWMA_CCER2 |= 0x50;                // 开启比较输出, 高电平有效
        PWMA_PS    |= (0<<6);        // 选择IO, 0:选择P1.6 P1.7, 1:选择P2.6 P2.7, 2:选择P6.6 P6.7, 3:选择P3.3 P3.4
        PWMA_ENO   |= 0xc0;                // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
//        PWMA_IER   |= 0x10;                // 使能中断

        PWMA_BKR    = 0x80;                // 主输出使能 相当于总开关
        PWMA_CR1    = 0x81;                // 使能计数器, 允许自动重装载寄存器缓冲, 边沿对齐模式, 向上计数,  bit7=1:写自动重装载寄存器缓冲(本周期不会被打扰), =0:直接写自动重装载寄存器本(周期可能会乱掉)
        PWMA_EGR    = 0x01;                //产生一次更新事件, 清除计数器和预分频计数器, 装载预分频寄存器的值
//        PWMA_ISR_En = PWMA_IER;        //设置标志允许通道1~4中断处理
}

电子DI***

通道都改成反向输出试试.

mmmas***

电子DI*** 发表于 2025-2-24 14:51
通道都改成反向输出试试.

请问一下，是需要改哪个寄存器呀

王***

mmmas*** 发表于 2025-2-24 14:54
请问一下，是需要改哪个寄存器呀

PWMA_CCER2,更改这个就可以了

mmmas***

王*** 发表于 2025-2-24 15:13
PWMA_CCER2,更改这个就可以了

感谢。改好了

mmmas***

void PWMA_config(void)
{
        P_SW2 |= 0x80;                //SFR enable

        PWMA_PSCR = 0x007F;        // 预分频寄存器, 分频 Fck_cnt = Fck_psc/(PSCR[15:0}+1), 边沿对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)), 中央对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)*2).
        PWMA_DTR  = 0xff;                // 死区时间配置, n=0~127: DTR= n T,   0x80 ~(0x80+n), n=0~63: DTR=(64+n)*2T,
                                                //                                0xc0 ~(0xc0+n), n=0~31: DTR=(32+n)*8T,   0xE0 ~(0xE0+n), n=0~31: DTR=(32+n)*16T,
        PWMA_ARR = 3455;        // 自动重装载寄存器,  控制PWM周期

        PWMA_CCER1  = 0;
        PWMA_CCER2  = 0;

        PWMA_SR1    = 0;
        PWMA_SR2    = 0;
        PWMA_ENO    = 0;
        PWMA_PS     = 0;
        PWMA_IER    = 0;
//        PWMA_ISR_En = 0;

        PWMA_CCMR4  = 0x68;                // 通道模式配置, PWM模式1, 预装载允许
        PWMA_CCR4   = 1727;                // 比较值, 控制占空比(高电平时钟数)
        PWMA_CCER2 |= 0xF0;                // 死区改成个高电平了现在
        PWMA_PS    |= (0<<6);        // 选择IO, 0:选择P1.6 P1.7, 1:选择P2.6 P2.7, 2:选择P6.6 P6.7, 3:选择P3.3 P3.4
        PWMA_ENO   |= 0xc0;                // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
//        PWMA_IER   |= 0x10;                // 使能中断

        PWMA_BKR    = 0x80;                // 主输出使能 相当于总开关
        PWMA_CR1    = 0x81;                // 使能计数器, 允许自动重装载寄存器缓冲, 边沿对齐模式, 向上计数,  bit7=1:写自动重装载寄存器缓冲(本周期不会被打扰), =0:直接写自动重装载寄存器本(周期可能会乱掉)
        PWMA_EGR    = 0x01;                //产生一次更新事件, 清除计数器和预分频计数器, 装载预分频寄存器的值
//        PWMA_ISR_En = PWMA_IER;        //设置标志允许通道1~4中断处理
}
