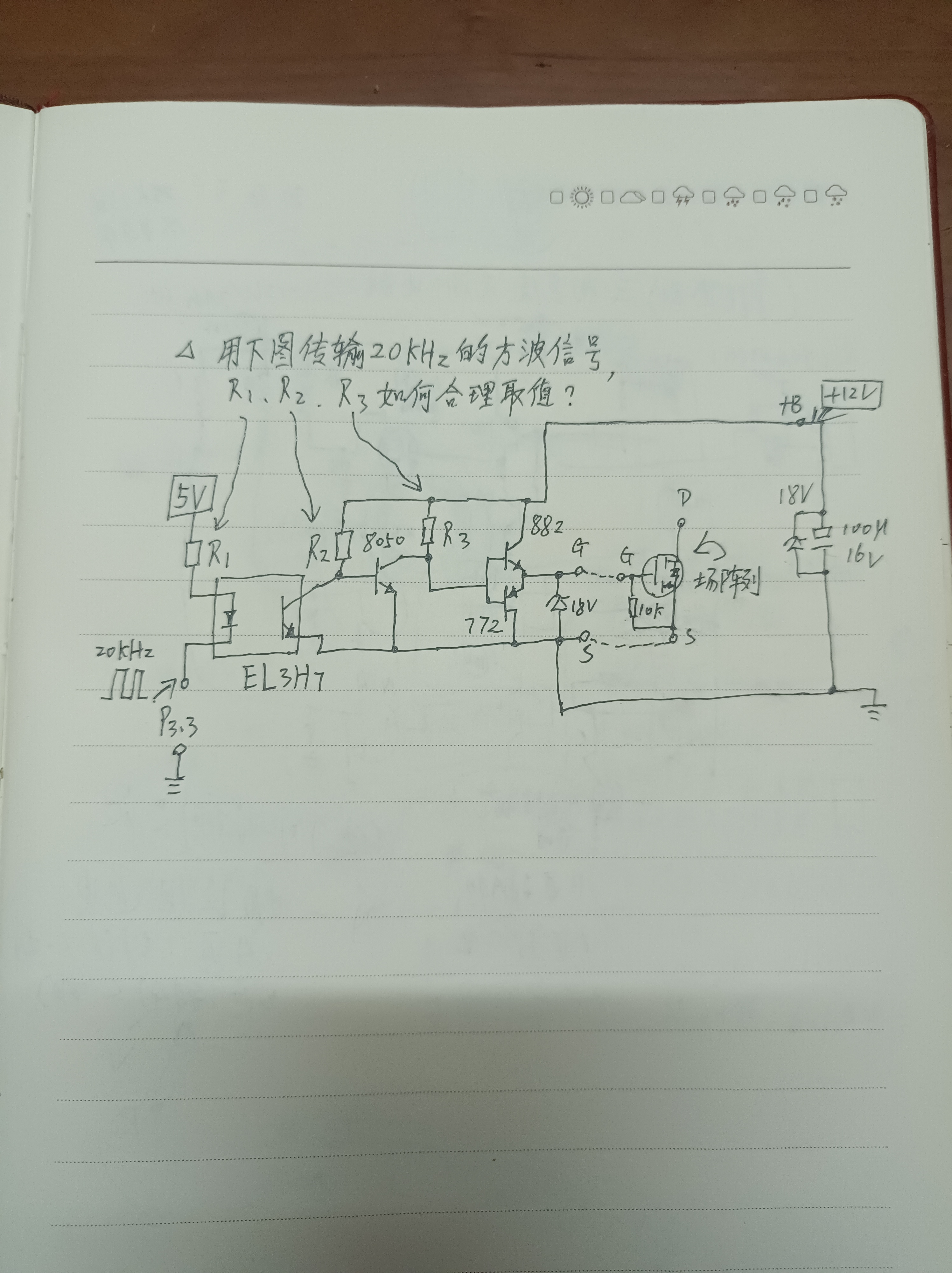

下图的三只电阻的合理阻值分别是多少？

w13229***

问题如题所问

神***

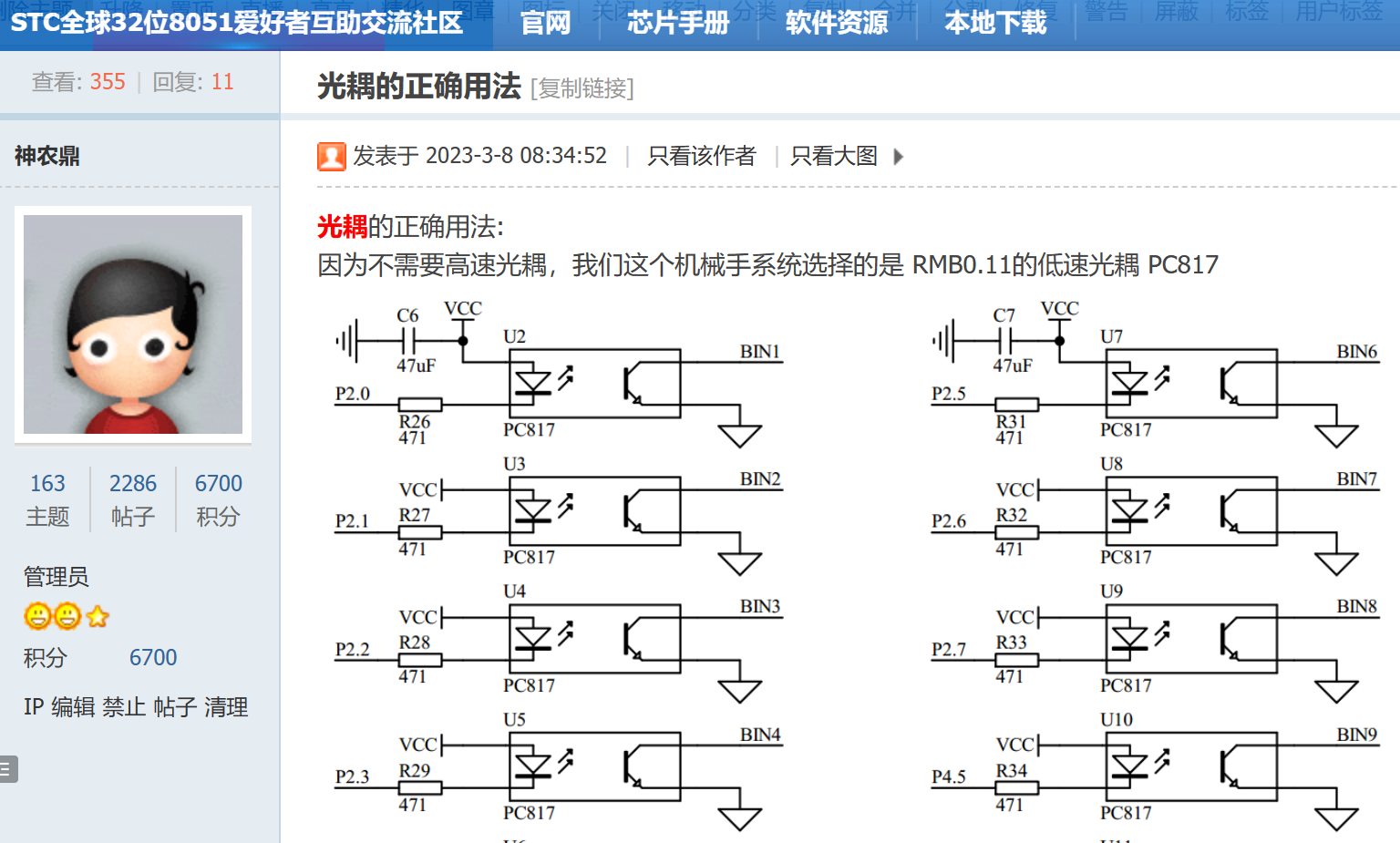

光耦的应用建议看如下贴，另外画图请用正规工具画
BIN1~BINn的上拉电阻可以 1K/2.2K/3K/4K/5K....

PC817是低速光耦，下面这个是高速光耦



【新提醒】光耦的正确用法 - I/O读写及点灯，外部中断 ，所有I/O都支持的普通I/O中断，按键扫描 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

梁***

神*** 发表于 2023-3-25 11:15
光耦的应用建议看如下贴，另外画图请用正规工具画
BIN1~BINn的上拉电阻可以 1K/2.2K/3K/4K/5K....

w13229***

梁工牛B

w13229***

梁*** 发表于 2023-3-25 12:27

我有一个疑问，导通时，光耦的ce把12v的电流直接流向8050的be结，也没个电阻进行限流，这行吗？

梁***

w13229*** 发表于 2023-3-26 10:31
我有一个疑问，导通时，光耦的ce把12v的电流直接流向8050的be结，也没个电阻进行限流，这行吗？ ...

光耦接收管是光敏三极管，输出有恒流特性（相当于电流源）光耦有电流传输比的，常用的是1:1，即输入电流1mA，输出1mA。图中我设置电流大约3.5mA，由于电流传输系数有离散，所以多给点余量。12V供电会有点温升，如果不能容忍可以串联一个510~1000欧姆电阻。三极管基极对地的330欧姆电阻可以换成680欧姆，电流小一半，但速度稍慢，对于20KHz方波，如果要求不是非常对称的50%，则没有问题。

w13229***

梁*** 发表于 2023-3-26 11:16
光耦接收管是光敏三极管，输出有恒流特性（相当于电流源）光耦有电流传输比的，常用的是1:1，即输入电流1 ...

透彻！服！

lijun***

pc817好像不能用到20kHz的，这么高频估计都变成正弦波了，梁工那个图没有限流电阻也行，左边大概5毫安，右边也差不多5亳安，顶得住
