Ai8051U学习之旅（2） - Keil图形界面配置工程

[复制链接]
mar***
  • 打卡等级：初来乍到
  • 打卡总天数：9
  • 最近打卡：2025-02-28 11:44:43
已绑定手机

4

主题

21

回帖

100

积分

注册会员

积分
100
发表于 2025-2-17 14:20:33 | 显示全部楼层 |阅读模式
一、前言
    作为一名牛马小电工，建立自己的风格，快速开发，是必须的，领导说了，质量优先，效率优先，否则不适合做电子牛马
二、准备工作

    板子到手，仔细看了一下手册，配置开发环境的视频又刷了一遍，用户手册也仔细看了看，于是开干
    1）《AI8051U实验箱V1.2使用说明书.pdf》 AI8051U实验箱V1.2使用说明书.pdf (4.11 MB, 下载次数: 20) ，好好看，不能错过一个字，避免出现低级错误，很多人在使用新东西时，总是出各种莫名的问题，其实大多是没有看说明书
    2）《AI8051U.pdf》 这个寄存器的设置说明，各种注意事项，都要仔细阅读，包括小字部分也不要放过
三、开干吧
  3.1 基于定时器的工程改编
      个人的风格是，每个.c文件+一个.h文件，因为是学习，所以注释尽量详细，但也不能太繁琐

      文件夹包括：
     code - 存放源文件
     Prj    - 存入keil工程文件
     SI     - 存放sourceInsight
     ReadMe.txt - 简单的程序记录

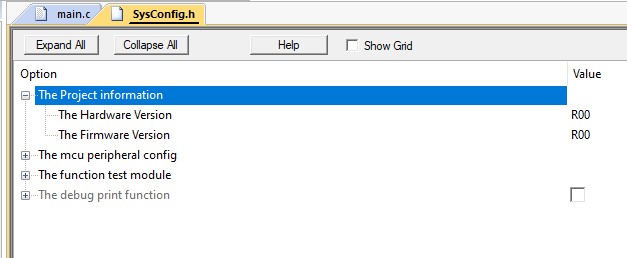

  3.2 在程序中作了界面配置

  1. /*----------------------------------------------------------------------------------------------------------------------

  2.  * Copyright(c) 2025, Mark Xu Work Studio R&D Department. All rights reserved.

  3.  * 文件名称 : SysConfig.h

  4.  * 文件版本 : V1.0.0

  5.  * 功能描述 : 系统配置文件

  6.  * 创建人员 : Mark Xu

  7.  * 创建日期 : 2025/02/17

  8. ----------------------------------------------------------------------------------------------------------------------*/

  9.

  10. #ifndef __SYSCONFIG_H__

  11. #define __SYSCONFIG_H__

  12.

  13. // <<< Use Configuration Wizard in Context Menu >>>

  14.

  15. //----------------------------------------------------------------------------------------------------------------------

  16. //<h> The Project information

  17.

  18. // <s> The Hardware Version

  19. #define HW_PCBA_VERSION             "R00"

  20.

  21. // <s> The Firmware Version

  22. #define FW_FIRMWARE_VERSION         "R00"

  23.

  24. //</h>

  25.

  26. //----------------------------------------------------------------------------------------------------------------------

  27. //<h> The mcu peripheral config

  28. // <q> The timer0 config

  29. //  <i> Enable or Disable

  30. #define DRV_TIMER0_EN                                        (1)                //定时器0，0-禁用，1-使能

  31.

  32. // <q> The timer1 config

  33. //  <i> Enable or Disable

  34. #define DRV_TIMER1_EN                                        (0)                //定时器1，0-禁用，1-使能

  35.

  36. // <q> The timer2 config

  37. //  <i> Enable or Disable

  38. #define DRV_TIMER2_EN                                        (0)                //定时器2，0-禁用，1-使能

  39.

  40. // <q> The pwm config

  41. //        <i> enable or disable

  42. #define DRV_PWM_EN                                                (0)                //PWM模块，0-禁用，1-使能

  43.

  44. // <q> The comparor config

  45. //        <i> enable or disable

  46. #define DRV_CMP_EN                                                (0)                //比较器， 0-禁用，1-使能

  47.

  48. // <q> The uart1 config

  49. //  <i> Enable or Disable

  50. #define DRV_UART1_EN                                        (0)                //串口，   0-禁用，1-使能

  51. // <q> The uart2 config

  52. //  <i> Enable or Disable

  53. #define DRV_UART2_EN                                        (0)                //串口，   0-禁用，1-使能

  54. // <q> The uart3 config

  55. //  <i> Enable or Disable

  56. #define DRV_UART3_EN                                        (0)                //串口，   0-禁用，1-使能

  57. // <q> The uart4 config

  58. //  <i> Enable or Disable

  59. #define DRV_UART4_EN                                        (0)                //串口，   0-禁用，1-使能

  60.

  61. // <q> The spi function

  62. //  <i> Enable or Disable

  63. #define DRV_SPI_EN                           (0)                //SPI功能，0-禁止， 1-使能

  64.

  65. // <q> The RTC function

  66. //  <i> Enable or Disable

  67. #define DRV_RTC_EN                           (0)                //RTC功能，0-禁止，1-使能

  68.

  69. // <q> The watchdog config

  70. //        <i> enable or disable

  71. #define DRV_WDT_EN                                                (0)                //看门狗， 0-禁用，1-使能

  72. // </h>

  73.

  74.

  75. //应用测试相关

  76. //----------------------------------------------------------------------------------------------------------------------

  77. //<h> The function test module

  78. // <q> The adc sample test

  79. //  <i> Enable or Disable

  80. #define APP_ADC_TEST_EN                                        (0)                //ADC采样测试，0-禁用，1-使能

  81.

  82. // <q> The eeprom write and read test

  83. //  <i> Enable or Disable

  84. #define APP_EEPROM_TEST_EN                                (0)                //eeporm测试，   0-禁用，1-使能

  85. // </h>

  86.

  87.

  88. //调试打印相关

  89. // <e> The debug print function

  90. //         <i> Enable or Disable

  91. #define APP_DEBUG_PRINT_EN                                (0)                //调试打功能， 0-禁用，1-使能

  92. #if (APP_DEBUG_PRINT_EN)

  93.         // <q> The main module debug print function

  94.         //        <i> enable or disable

  95.         #define MAIN_PRINT_EN                                (1)                //主程序模块，打印功能

  96.         // <q> The system module debug print function

  97.         //        <i> enable or disable

  98.         #define SYS_PRINT_EN                                (0)                //SYS模块， 打印功能

  99.         // <q> The charging module debug print function

  100.         //        <i> enable or disable

  101.         #define CHRG_PRINT_EN                                (0)                //充电模块，打印功能

  102.         // <q> The key module debug print function

  103.         //        <i> enable or disable

  104.         #define KEY_PRINT_EN                                (0)                //按键模块，打印功能

  105.         // <q> The led module debug print function

  106.         //        <i> enable or disable

  107.         #define LED_PRINT_EN                                (0)                //显示模块，打印功能

  108.

  109.         //如果忘记打开宏“DRV_UART_EN”，在编译时，此处会有提示

  110.         #if (!DRV_UART_EN)

  111.                 #error Please enable the uart driver (set the macro "DRV_UART_EN" to 1)!!!

  112.         #endif //#if (!DRV_UART_EN)

  113. #else

  114.         #define MAIN_PRINT_EN                                (0)                //主程序模块，打印功能

  115.         #define SYS_PRINT_EN                                (0)                //SYS模块， 打印功能

  116.         #define CHRG_PRINT_EN                                (0)                //充电模块，打印功能

  117.         #define KEY_PRINT_EN                                (0)                //按键模块，打印功能

  118.         #define LED_PRINT_EN                                (0)                //显示模块，打印功能

  119. #endif //#if (APP_DEBUG_PRINT_EN)

  120. // </e>

  121.

  122.

  123.

  124. // <<< end of configuration section >>>

  125.

  126. #endif //#ifndef __SYSCONFIG_H__
复制代码
  1. /*----------------------------------------------------------------------------------------------------------------------

  2.  * Copyright(c) 2024, Mark Xu Work Studio R&D Department. All rights reserved.

  3.  * 文件名称 : main.c

  4.  * 文件版本 : V1.0.0

  5.  * 功能描述 : 主应用模块

  6.  * 创建人员 : Mark Xu

  7.  * 创建日期 : 2025/02/17

  8. ----------------------------------------------------------------------------------------------------------------------*/

  9.

  10. #include "main.h"

  11.

  12. //----------------------------------------------------------------------------------------------------------------------

  13. // 配置文件

  14. //----------------------------------------------------------------------------------------------------------------------

  15.

  16. //----------------------------------------------------------------------------------------------------------------------

  17. // 类型重定义

  18. //----------------------------------------------------------------------------------------------------------------------

  19.

  20. //----------------------------------------------------------------------------------------------------------------------

  21. // 常量、宏

  22. //----------------------------------------------------------------------------------------------------------------------

  23.

  24. //----------------------------------------------------------------------------------------------------------------------

  25. // 局部变量

  26. //----------------------------------------------------------------------------------------------------------------------

  27.

  28. //----------------------------------------------------------------------------------------------------------------------

  29. // 全局变量

  30. //----------------------------------------------------------------------------------------------------------------------

  31.

  32. //----------------------------------------------------------------------------------------------------------------------

  33. // 本地函数声明

  34. //----------------------------------------------------------------------------------------------------------------------

  35.

  36.

  37. /*----------------------------------------------------------------------------------------------------------------------

  38.  * 函数名称 ：void main(void)

  39.  * 功能描述 ：主程序入口

  40.  * 入口参数 ：无

  41.  * 出口参数 ：无

  42.  * 备注说明 ：无

  43. ----------------------------------------------------------------------------------------------------------------------*/

  44. void main(void)

  45. {

  46.         Sys_Init();        //系统初始化

  47.

  48.         while(1)

  49.         {

  50.                 if (g_bSysTick10msFlag)

  51.                 {

  52.                         Led_LoopProc();

  53.                         g_bSysTick10msFlag = FALSE;

  54.                 }

  55.

  56.         }

  57. }

  58.

  59.

  60.

  61.

  62.

复制代码
       3.3.2 main.h

  1. /*----------------------------------------------------------------------------------------------------------------------

  2.  * Copyright(c) 2025, Mark Xu Work Studio R&D Department. All rights reserved.

  3.  * 文件名称 : main.h

  4.  * 文件版本 : V1.0.0

  5.  * 功能描述 : 主程序头文件

  6.  * 创建人员 : Mark Xu

  7.  * 创建日期 : 2025/02/17

  8. ----------------------------------------------------------------------------------------------------------------------*/

  9. #ifndef        __MAIN_H__

  10. #define        __MAIN_H__

  11.

  12. #include "includes.h"

  13.

  14. //----------------------------------------------------------------------------------------------------------------------

  15. // 常量、宏

  16. //----------------------------------------------------------------------------------------------------------------------

  17.

  18. //----------------------------------------------------------------------------------------------------------------------

  19. // 类型重定义

  20. //----------------------------------------------------------------------------------------------------------------------

  21.

  22. //----------------------------------------------------------------------------------------------------------------------

  23. // 全局变量

  24. //----------------------------------------------------------------------------------------------------------------------

  25.

  26. //----------------------------------------------------------------------------------------------------------------------

  27. // 全局函数

  28. //----------------------------------------------------------------------------------------------------------------------

  29.

  30. #endif //#ifndef        __MAIN_H__
复制代码


其它源文件就不贴了，有兴趣的可以参考附件工程： 01-Timer.zip (175.51 KB, 下载次数: 20)






回复

使用道具 举报 送花
雾山***
  • 打卡等级：初来乍到
  • 打卡总天数：9
  • 最近打卡：2025-02-28 11:44:43
已绑定手机

4

主题

21

回帖

100

积分

注册会员

积分
100
发表于 2025-2-21 19:38:14 | 显示全部楼层
上午写的跑马灯没有注意是低电平控制的，晚上在板子跑时才发现，在些更改一下代码
  1. void Led_LoopProc(void)

  2. {

  3.         s_u8LedTickCnt++;

  4.         if (s_u8LedTickCnt < 15)

  5.                 return;

  6.         s_u8LedTickCnt = 0;

  7.

  8.     LED_PORT <<= s_u8LedLoopCnt;

  9.

  10.     s_u8LedLoopCnt++;

  11.     if (s_u8LedLoopCnt > 8 )

  12.     {

  13.        LED_PORT = 0xff;

  14.        s_u8LedLoopCnt = 0;

  15.     }

  16. }
复制代码




回复 支持 反对

使用道具 举报 送花
zhaoy***
  • 打卡等级：以坛为家II
  • 打卡总天数：429
  • 最近打卡：2025-06-18 07:21:12
已绑定手机

10

主题

155

回帖

818

积分

高级会员

积分
818
发表于 2025-2-22 06:19:37 | 显示全部楼层
