小白学单片机记录之软件模拟IIC读写PCF8563时钟RTC数据

wangxi***

对于面向复制粘贴编程的我来说可真不容易，折腾了整整一上午才搞定。

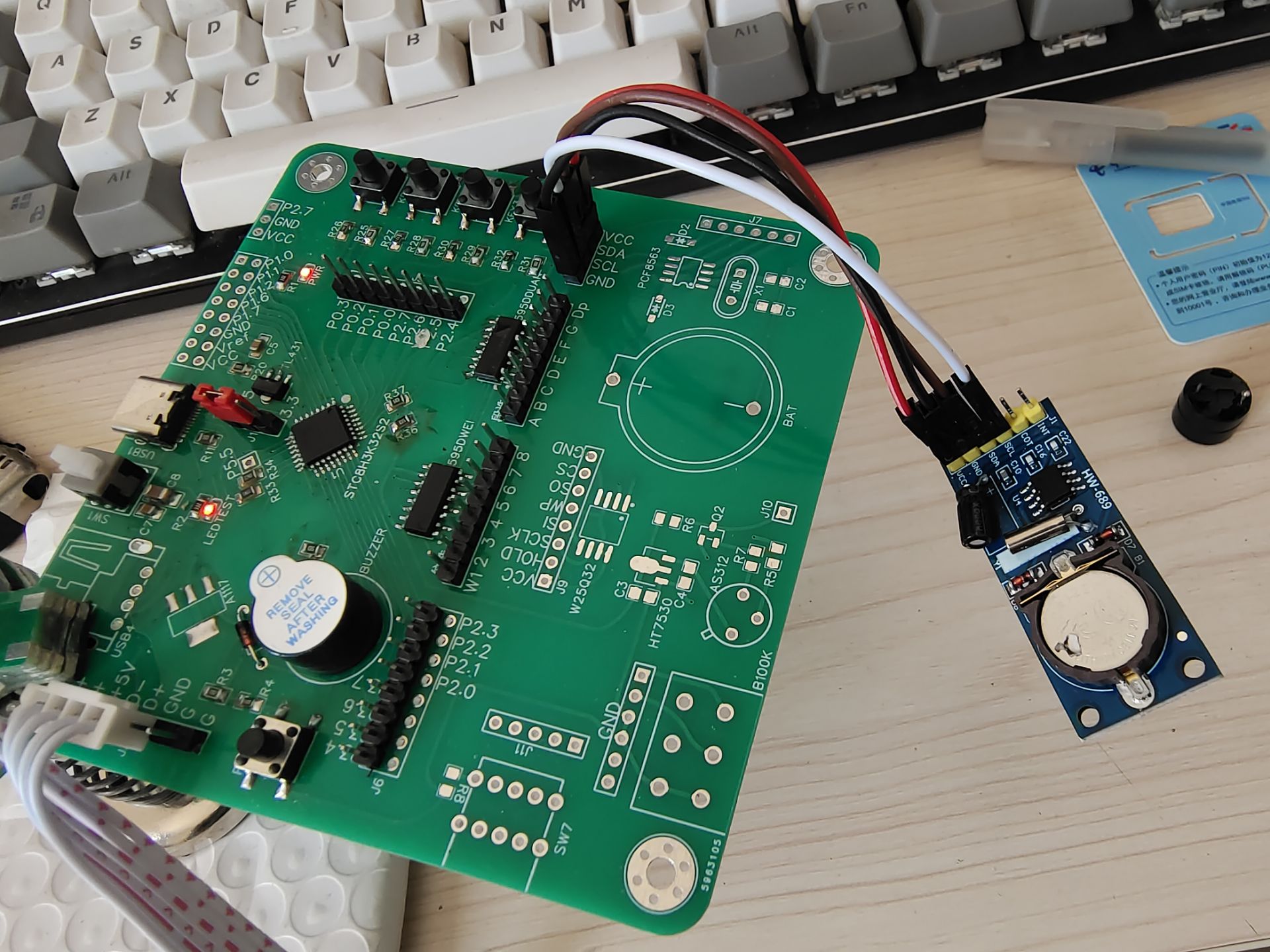

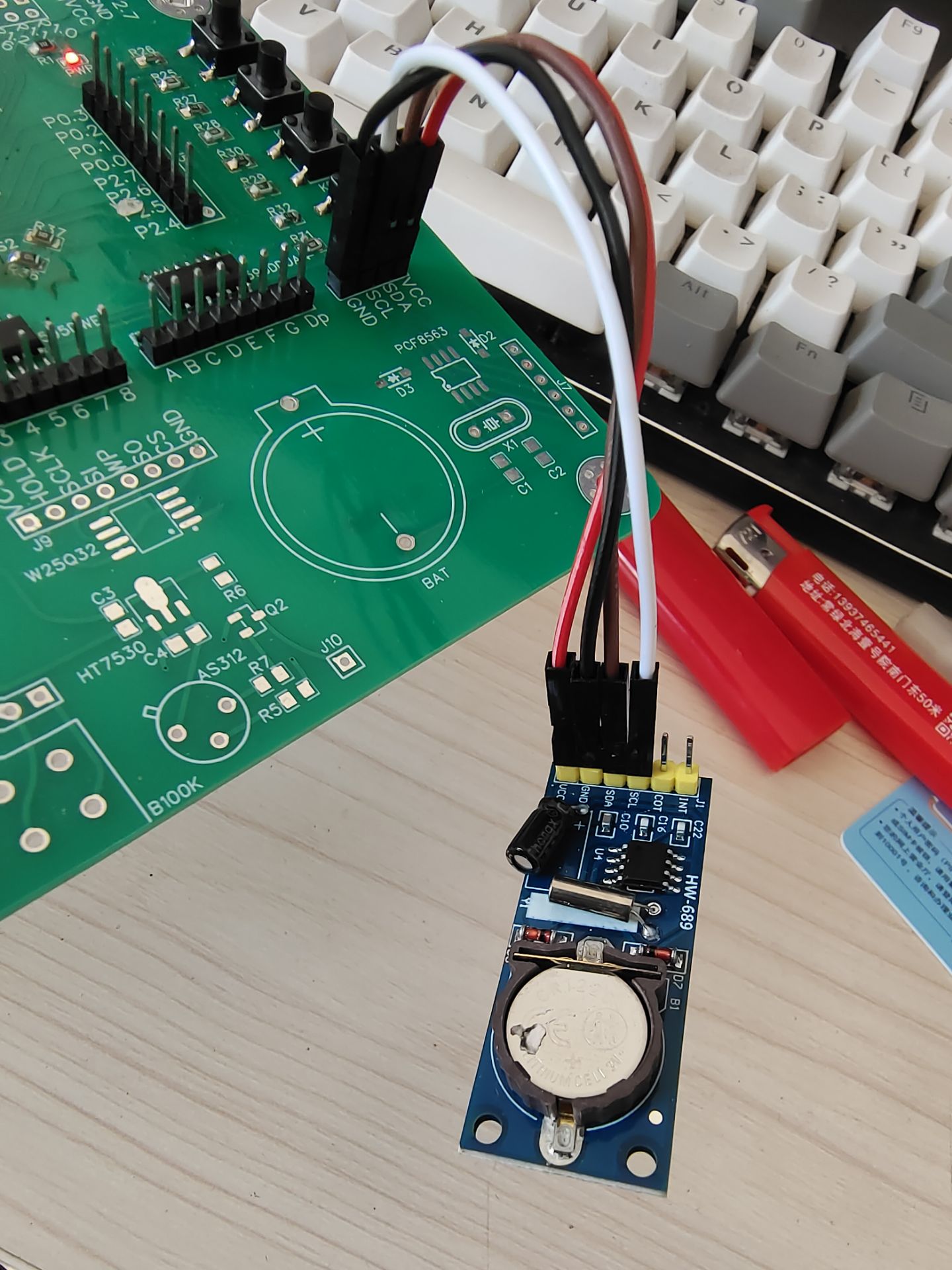

试了多家的代码才测试成功。MCU为STC8H3K32S2，PCF8563T为马宝2.11大洋买的：

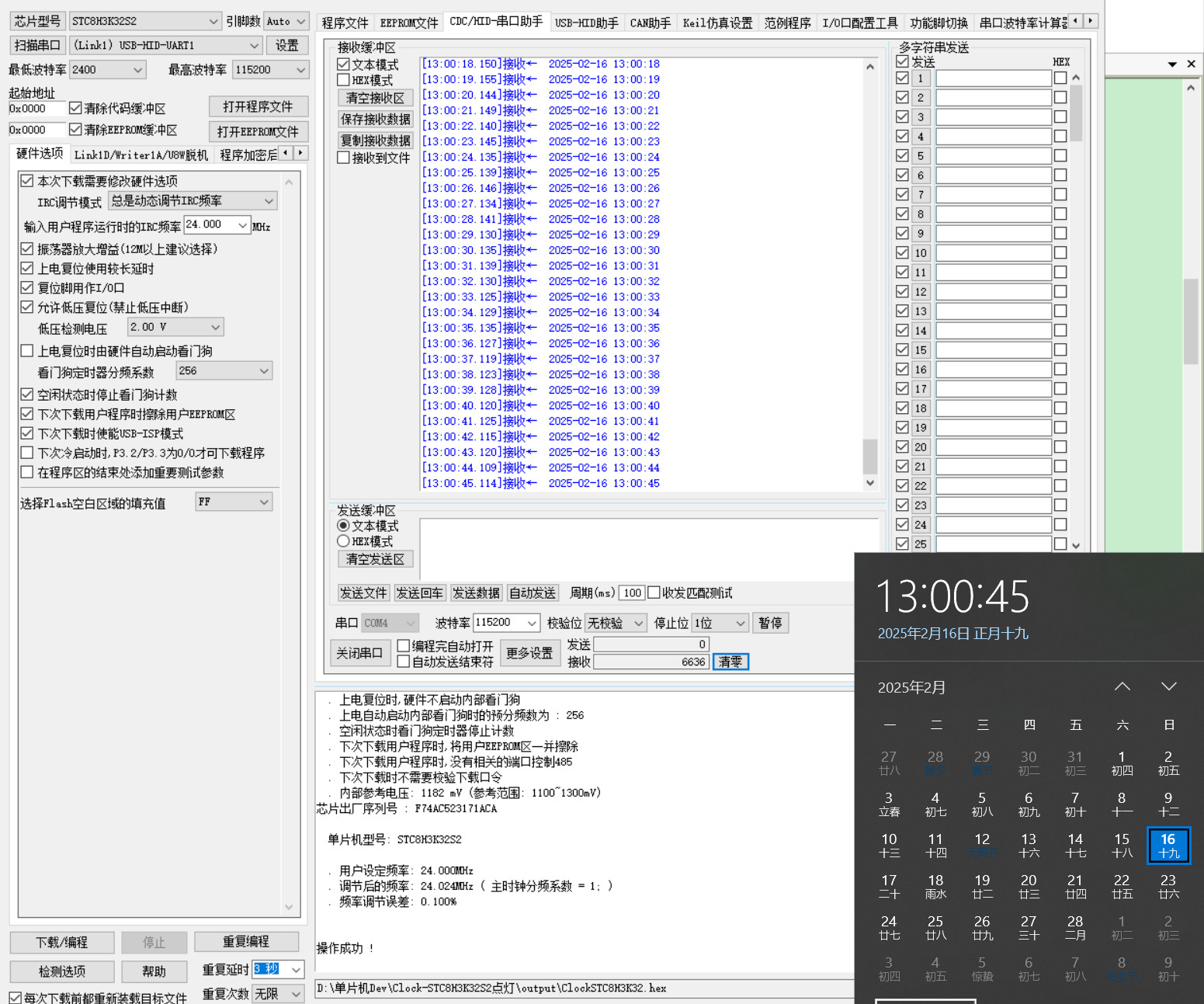

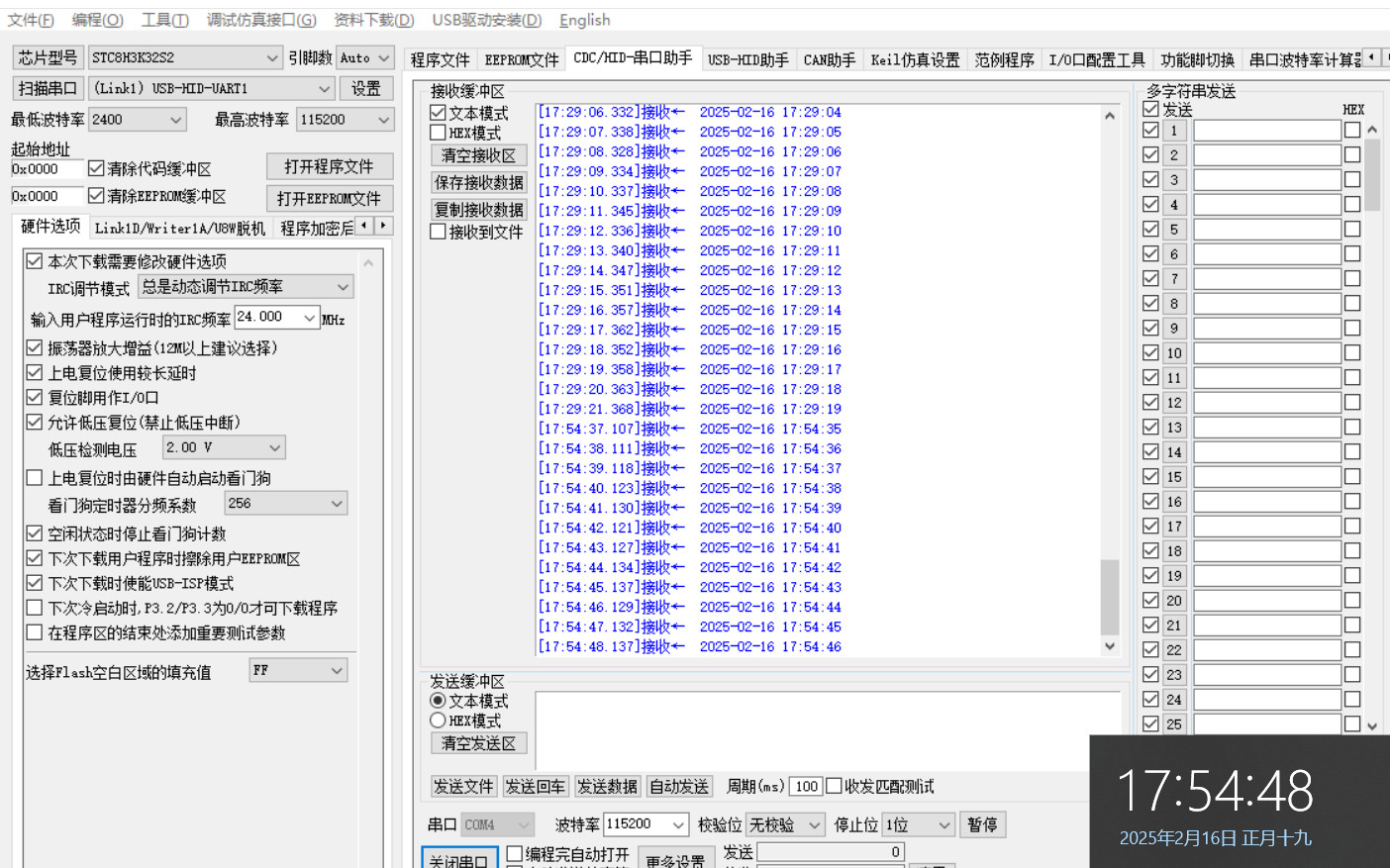

13点设置好RTC数据时差不到一秒，17点再看时，已经差了2秒了，
这时钟模块也不靠谱啊：





寄存器里面是BCD码格式，往里面写、读出来显示的时候都要做转换，
一开始直接读、写十进制发现咋整都不对，后面才改正过来。
粘上代码备查备用：

#include "bsp_pcf8563.h"
unsigned char timeBuffer[7];
void IIC_Delay()
{
        _nop_(); _nop_();        _nop_();        _nop_();        _nop_();        _nop_();
        _nop_(); _nop_(); _nop_();        _nop_();        _nop_();        _nop_();
        _nop_(); _nop_(); _nop_();
}
void IIC_Start(void)
{
        IIC_SDA = 1;        //为SDA下降启动做准备
        IIC_SCL = 1;        //在SCL高电平时，SDA为下降沿时候总线启动
        IIC_Delay();
        IIC_SDA = 0;        //突变，总线启动
        IIC_Delay();
        IIC_SCL = 0;
        IIC_Delay();
}
void IIC_Stop(void)
{
        IIC_SDA = 0;        //为SDA上升做准备
        IIC_Delay();
        IIC_SCL = 1;        //在SCL高电平时，SDA为上升沿时候总线停止
        IIC_Delay();
        IIC_SDA = 1;        //突变，总线停止
        IIC_Delay();
}
void IIC_Ack(unsigned char a)
{
        if(a)        IIC_SDA = 1;        //放上应答信号电平
        else        IIC_SDA = 0;
        IIC_Delay();
        IIC_SCL = 1;        //为SCL下降做准备
        IIC_Delay();
        IIC_SCL = 0;        //突变，将应答信号发送过去
        IIC_Delay();
}unsigned char IIC_Write_Byte(unsigned char dat)
{
        unsigned char i;
        unsigned char iic_ack=0;        //iic应答标志
        for(i = 0;i < 8;i++)
        {
                if(dat & 0x80)        IIC_SDA = 1;        //判断发送位，先发送高位
                else        IIC_SDA = 0;
                IIC_Delay();
                IIC_SCL = 1;        //为SCL下降做准备
                IIC_Delay();
                IIC_SCL = 0;        //突变，将数据位发送过去
                dat<<=1;        //数据左移一位
        }        //字节发送完成，开始接收应答信号
        IIC_SDA = 1;        //释放数据线
        IIC_Delay();
        IIC_SCL = 1;        //为SCL下降做准备
        IIC_Delay();
        //字节发送完成，开始接收应答信号
        iic_ack |= IIC_SDA;        //读入应答位
        IIC_SCL = 0;
        return iic_ack;        //返回应答信号
}
复制代码

读到数据后串口发送出来即可：

void main(void)
{
        sTime timeNow;
        char timeString[50];
        EAXSFR();                /* 扩展寄存器访问使能 */
        //开启中断0：INT0
        IT0 = 1;//0为上升下降沿触发；1为低电平触发；
        EX0 = 1;
        GPIO_config();
        Uart1Init();
        ES = 1;
        EA = 1;
        Timer0_Init();
        timeNow.year=25;
        timeNow.mon=2;
        timeNow.week = 0;
        timeNow.day=16;
        timeNow.hour=13;
        timeNow.min=0;
        timeNow.sec = 0;
Bsp_Pcf8563_Init();
        while(1)
        {
                KeyTask();
                if(test1000ms == 1000)
                {
                        P54 = !P54;
                        test1000ms = 0;
                        MyGetTime(&timeNow);
                        sprintf(timeString, "  20%02d-%02d-%02d %02d:%02d:%02d",(int)timeNow.year,(int)timeNow.mon,(int)timeNow.day,(int)timeNow.hour,(int)timeNow.min,(int)timeNow.sec);
                        Uart1SendStr(timeString);
                }
        }
}
复制代码

完整工程“Clock-STC8H3K32S2点灯+串口+按键+定时器+iic读PCF8563.rar”：
Clock-STC8H3K32S2点灯 串口 按键 定时器 iic读PCF8563.rar (106.05 KB, 下载次数: 4)

2025-2-16 18:33 上传

点击文件名下载附件
