ADC转换不成功

sh***

CPU采用 STC32G12K328之 46 腿 P03 输入 2.5V；VREF = 5V

void ADC_Isr() interrupt 5
{
        ADC_FLAG = 0;                                                                                                                // 清零ADC中断标志
        adc_result = ADC_RES*256 + ADC_RESL;                // 读取ADC转换结果
        ADC_START = 1;                                                                                                        // 启动ADC转换
        adc_i = adc_i + 1 ;
}
void ADC_Config()
{
        P0M1 = 0x08;P0M0 = 0x00;                // P0.3设置为高阻输入模式
        ADC_CONTR &= 0xF0;
        ADC_CONTR |= 0x0B;                                        // 设置ADC通道为P0.3
//        ADCTIM = 0x3F;                                                        // ADC时序设置：通道选择时间：1个时钟，通道保持时间：4个时钟，采样时间：32个时钟
//        ADCCFG = 0x0F;                                                // ADC频率设置：系统时钟/2/16，数据左对齐
//        ADCCFG = 0x2F;                                                        // ADC频率设置：系统时钟/2/16，数据右对齐
        ADCCFG &= ~0x0f;
        ADCCFG |= 0x02;                        //SPEED(2)
        ADCTIM = 0x35;                        //CSSETUP(0), CSHOLD(1), SMPDUTY(21)
        ADC_POWER = 1;                                                        // 使能ADC
        EADC = 1;                                                                                // 使能ADC中断
}

//=================================================================
                        delay_ms(1000);


                        rs1_tx(0x55);
                        rs1_tx(0x55);
                        rs1_tx(0x55);
                        rs1_tx(0x55);
                        nn = adc_result ;
                        iii = adc_i ;
                        adc_i = 0 ;
                        rs1_tx((iii >> 8 >> 8 >> 8)&0xff);
                        rs1_tx((iii >> 8 >> 8)&0xff );
                        rs1_tx((iii >> 8 )&0xff );
                        rs1_tx(iii&0xff);
                        rs1_tx((nn >> 8 )&0xff );
                        rs1_tx(nn&0xff);


结果显示全是0

神***

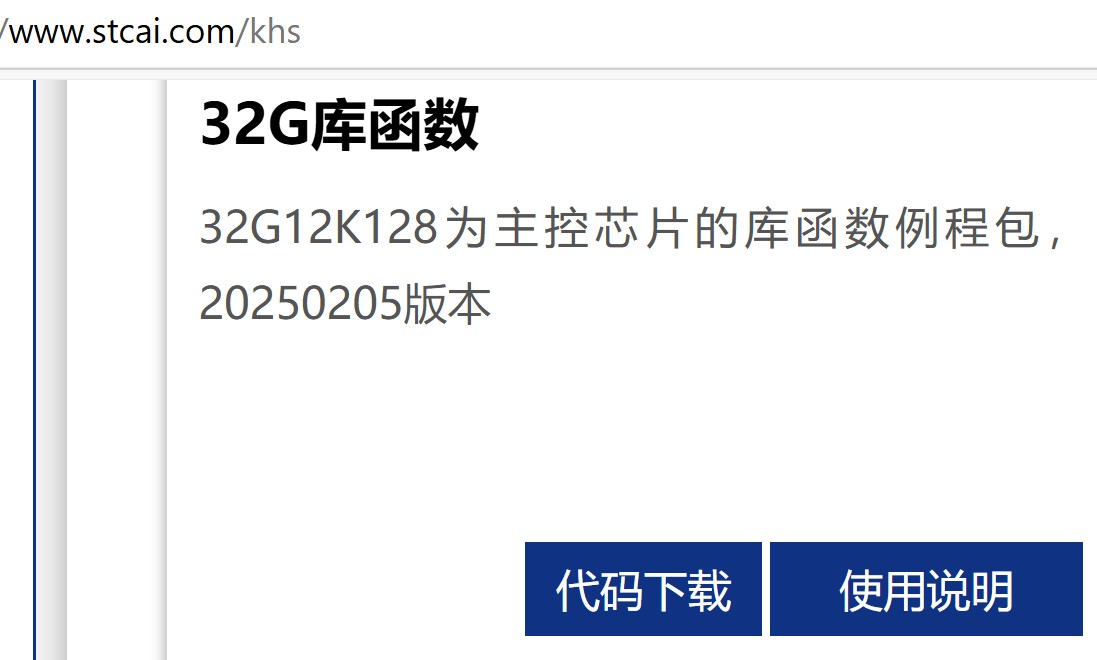

深圳国芯人工智能有限公司-库函数

21cns***

adc_i有没有增加？把采样速率再大幅降低试试呢

sh***

没有增加，全是0

sh***

采用速率已经是最低了

梁***

ADCCFG |= 0x02;    //ADC时钟 = FOSC/2/3
ADCTIM = 0x35;     // SETUP = 1, CSHOLD = 2, SMPDUTY = 22，12为ADC转换时间固定为12
你的初始化ADC时钟为FOSC/6，ADC转换时间为(1+2+22+12)=37个ADC时钟，你没有提供主频，假设你使用24MHz，则ADC时钟为4MHz，ADC时间为37/4=9.25us。加上中断响应总时间大约为10~12us。

没看到你第一次在哪里启动ADC转换的？
假设你在别的地方启动了第一次ADC转换，则ADC中断里重复启动ADC转换，转换时间大约为10~12us，这么快的速度串口没法实时上传的。

请先用官方例子测试。

xxw***

梁*** 发表于 2025-2-16 13:51
ADCCFG |= 0x02;    //ADC时钟 = FOSC/2/3
ADCTIM = 0x35;     // SETUP = 1, CSHOLD = 2, SMPDUTY = 22 ...

梁工你好，说明书上公式如下，同你估算的有些不一样,你估算的没加1，speed也没算进去，正常情况需按下面的公式来套对吗？
                             sysclk
_________________________________________________
2*(speed+1)*[(cssetup+1)+(cshold+1)+(smpduty+1)+12]

梁***

xxw*** 发表于 2025-2-16 16:22
梁工你好，说明书上公式如下，同你估算的有些不一样,你估算的没加1，speed也没算进去，正常情况需按下面 ...

我的计算没有错，你再仔细看，我上面的参数是+1了的，你的设置是：
你设置SETUP=0，则SETUP时钟=1，
你设置CSHOLD=1，则CSHOLD时钟=2，
你设置SMPDUTY = 21，则SMPDUTY时钟为22。
ADC转换时间为12。
所以你的ADC总时间 = (1+2+22+12)=37个ADC时钟。
你的SPEED设置为2，则ADC时钟频率=FOSC/2/3。

建议一下，初始化寄存器时，尽量不要直接给十六进制值，不好读，可以使用我下面的宏定义，容易读懂，最重要的是不容易出错，也不用再取翻看手册寄存器：

/********************** ADC初始化函数 ************************/
#define D_ADC_POWER        (1<<7)        /* ADC电源，1开启，0关闭 */
#define D_ADC_START        (1<<6)        /* 启动转换，自动清0 */
#define D_ADC_FLAG        (1<<5)        /* 完成标志，软件清0 */
#define D_ADC_EPWMT        (1<<4)        /* 允许PWMA触发ADC */

#define        D_ADC_SPEED        5                /* 0~15, ADC时钟 = SYSclk/2/(n+1) */
#define        D_RES_FMT        (1<<5)        /* ADC结果格式 0: 左对齐, ADC_RES: D9 D8 D7 D6 D5 D4 D3 D2, ADC_RESL: D1 D0 0  0  0  0  0  0 */
                                                        /*             1: 右对齐, ADC_RES: 0  0  0  0  0  0  D9 D8, ADC_RESL: D7 D6 D5 D4 D3 D2 D1 D0 */
#define CSSETUP                (1<<7)        /* 0~1,  ADC通道选择时间      0: 1个ADC时钟, 1: 2个ADC时钟,  默认0(默认1个ADC时钟)        */
#define CSHOLD                (1<<5)        /* 0~3,  ADC通道选择保持时间  (n+1)个ADC时钟, 默认1(默认2个ADC时钟)                                        */
#define SMPDUTY                20                /* 10~31, ADC模拟信号采样时间  (n+1)个ADC时钟, 默认10(默认11个ADC时钟)                                */
                                                        /* ADC转换时间: 10位ADC固定为10个ADC时钟, 12位ADC固定为12个ADC时钟.                                 */
void        ADC_config(void)
{
//        EAXFR = 1;        //SFR enable
        P1n_pure_input(1<<CHANNEL);        //设置要做ADC的IO做高阻输入
        ADC_CONTR = D_ADC_POWER + CHANNEL;        //ADC on + channel
        ADCCFG = D_RES_FMT + D_ADC_SPEED;
        ADCTIM = CSSETUP + CSHOLD + SMPDUTY;
//        ADC_START   =  1;        //启动ADC转换, 完成后自动清零
//        ADC_FLAG    =  0;        //清除ADC完成(中断)标志
//        ADC_EPWMT   =  1;        //允许PWM触发ADC
//        EADC  = 1;        //允许ADC中断
//        PADCH = 1;        //ADC 中断优先级高位
//        PADC  = 1;        //ADC 中断优先级
}

xxw***

谢谢梁工
