关于PWM 做 DAC

sh***

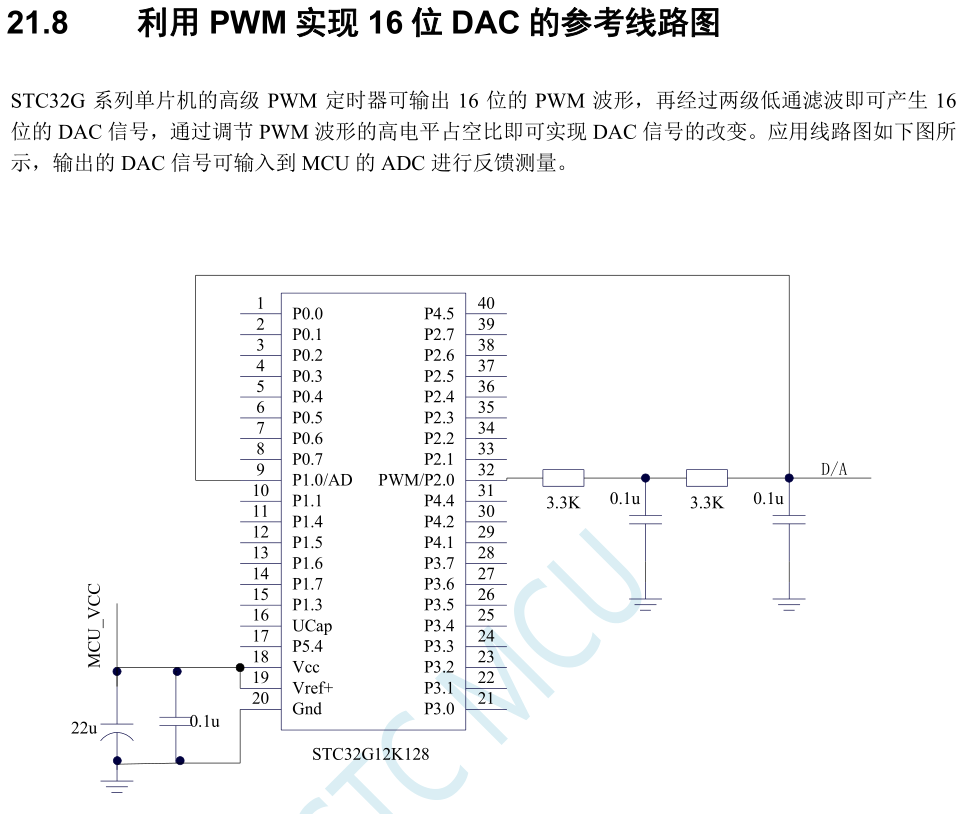

这个电路中 PWM选择多大频率最佳？

晓***

这要看输出信号的摆率和频率了，如果输出是静态信号，那一般用1KHz~10KHz的PWM频率就好了，如果输出信号频率较高，就需要根据输出频率来计算PWM频率和相应低通滤波器的参数，一般来说取100倍以上为好。比如输出50Hz的正弦波信号，PWM频率在5KHz以上效果比较好。

神***

出个AI8051U的PWM例程 | 3相互补SPWM变频驱动，PWMA-3个相位差120度的PWM互补输出 - BLDC/144MHz-PWM-硬件移相/45路PWM+3路CCP/7组不同周期的PWM/DAC 国芯技术交流网站 - AI32位8051交流社区

神***

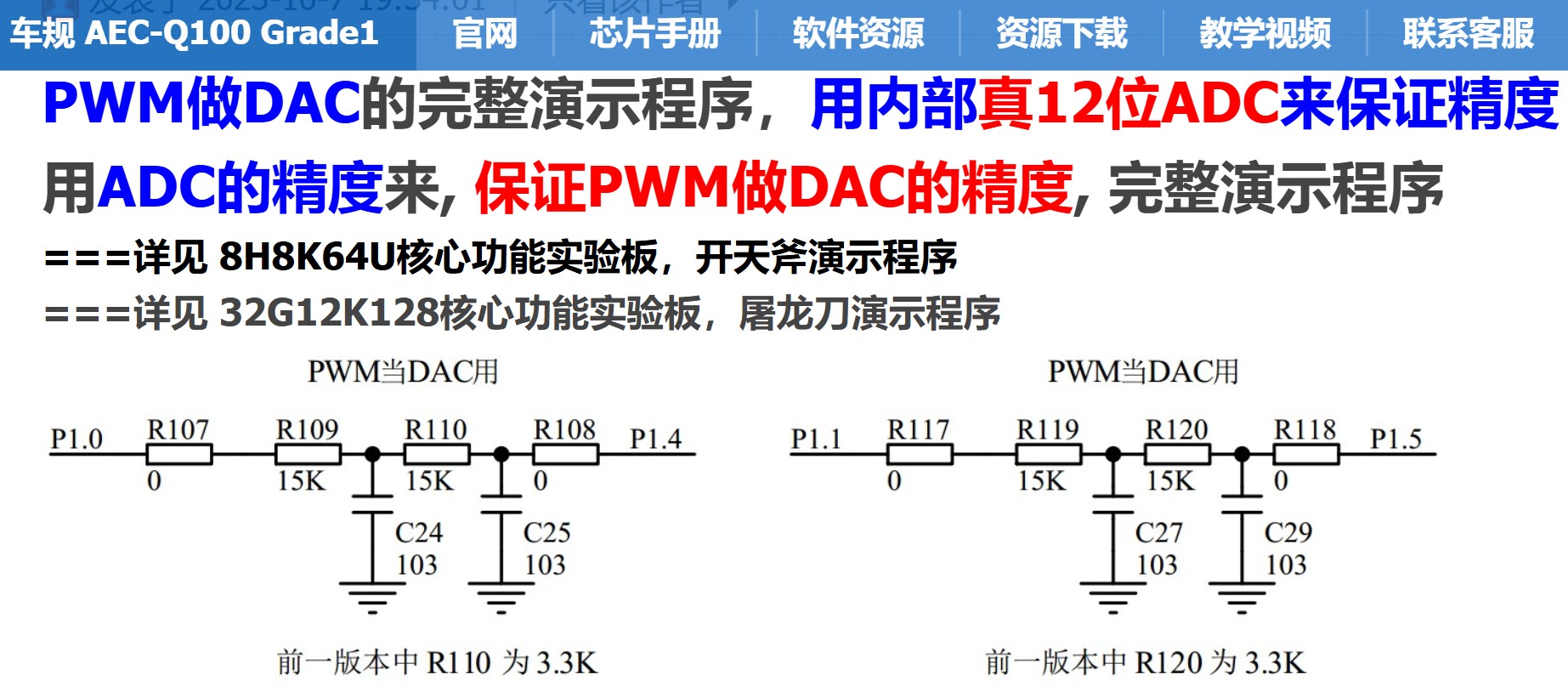

PWM做DAC完整演示程序，用内部真12位ADC来保证精度@8H8K64U - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC 国芯技术交流网站 - AI32位8051交流社区

梁***

2节RC低通滤波后输出电压的纹波与PWM的频率、RC值有关。设计时要先给出你的要求参数才能计算，我举个例子：
MCU主频40.96MHz，工作电压5V，要求输出幅度5V、10位PWM输出经过2节RC滤波后，输出直流电压纹波（正弦波）峰峰值最大为2mV左右，请确定PWM频率和计算RC值。（注：占空比50%时纹波最大）。
一般为了得到尽量快速的响应，都是取PWM时钟为最高时钟，选取PWM时钟为40.96MHz，则10位PWM频率为fs=40960000/1024=40000Hz，幅度U=5V。
当RC值大于等于PWM周期的3倍时，第一节RC可以按线性充放电计算，则输出三角波峰峰值Am=U/(4*fs*R*C)，三角波正弦波基波幅度=0.81*Am。
第二节RC是对三角波正弦波基波的滤波输出，由于RC值大于等于PWM周期的3倍，则容抗可忽略，得到滤波输出系数 = 1/(2*pi*fs*R*C)，
则总的输出纹波峰峰值 du = 0.81*U/(4*fs*R*C)*1/(2*pi*fs*R*C)
                                     = 0.81*U/8/pi/(fs*R*C)^2，
简化系数后，du = 161/(fs*R*C)^2，单位mV。
已知 du=2mV，fs=40000Hz，代入上式解出 RC=224 us。
当R大于等于10K时，IO的压降比较小，当然，使用100K压降更小。
如果取R=10K，则C=22.4nF，取标准值22nF。
如果取R=100K，则C=2.24nF，取标准值2.2nF。
