是否可以输出频率可调整的互补对称波形，驱动LLC电路？

XQC***

是否可以输出频率可调整的互补对称波形，驱动LLC电路？考虑到稳定性，调整频率时不要进中断去处理。

Debu***

使用16位高级PWM，动态调节ARR和CCR即可

梁***

修改ARR即可改频率，要修改对应的占空比。
如果只需要方波，则用定时器时钟输出是最方便的。

XQC***

梁*** 发表于 2025-2-13 17:16
修改ARR即可改频率，要修改对应的占空比。
如果只需要方波，则用定时器时钟输出是最方便的。 ...

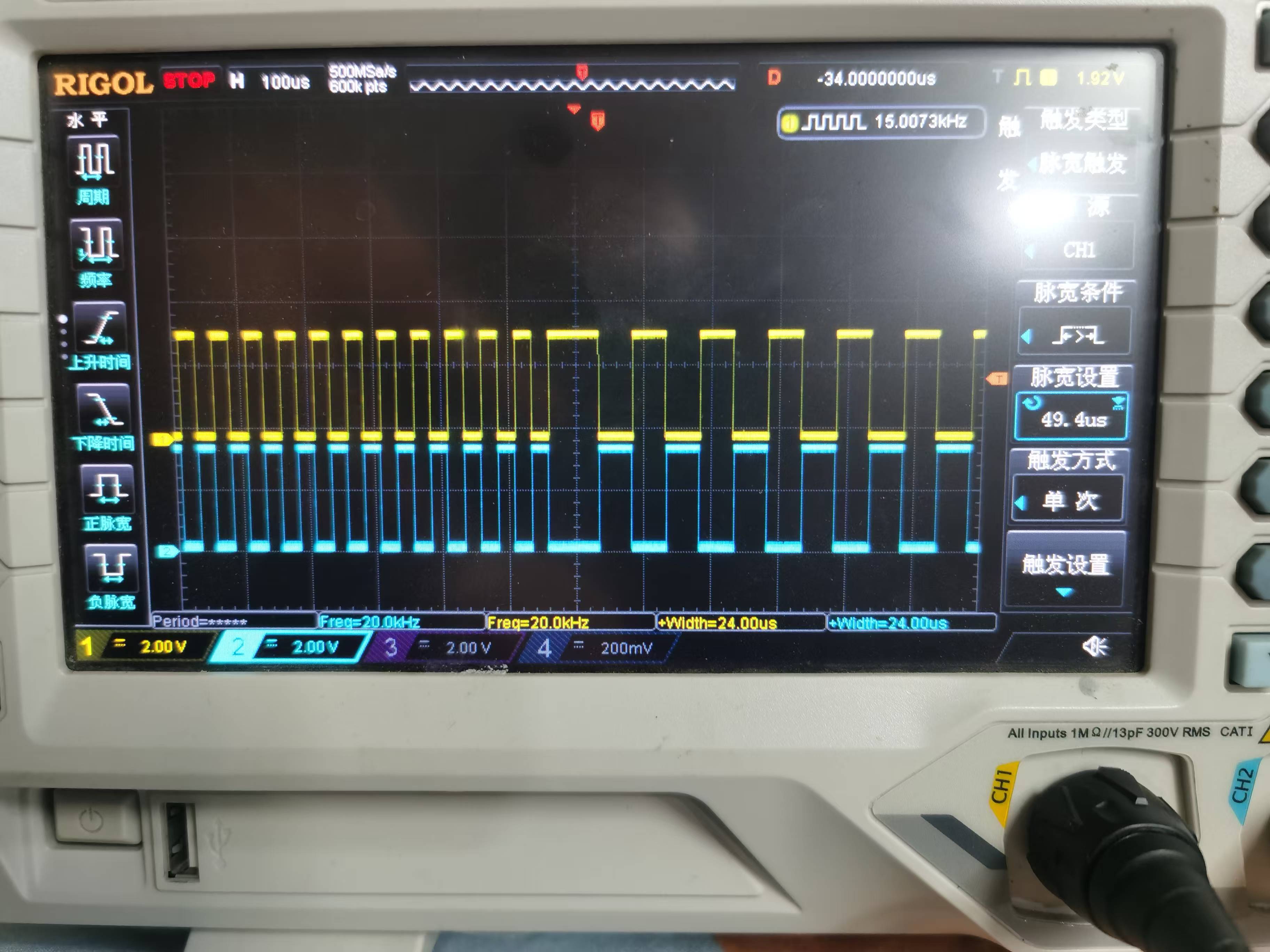

动态调节ARR可以调整频率，调节CCR始终保持为50%占空比，就可以达到输出对称互补的LLC驱动波形。目前已经在屠龙刀验证可行。但是有一个问题，这种调节是需要刷新2个寄存器，需要同时刷新时，才能保证输出波形无异常。当遇到极端情况，当跟新其中一个寄存器后，马上发生了跟新事件UEV，导致输出PWM。此时，输出PWM不是预期的波形。

梁***

XQC*** 发表于 2025-2-19 13:18
动态调节ARR可以调整频率，调节CCR始终保持为50%占空比，就可以达到输出对称互补的LLC驱动波形。目前已经 ...

那就使用定时器输出高速时钟，只需刷新一次，输出50%方波，使用自带死区的半桥驱动芯片即可。

XQC***

梁*** 发表于 2025-2-19 13:45
那就使用定时器输出高速时钟，只需刷新一次，输出50%方波，使用自带死区的半桥驱动芯片即可。 ...

现在用PWM最大的优势是不产生中断，波形稳定可靠。用定时器的话，波形会有抖动，再加上其他的中断源，不可控太多了。对电源来说，不可靠。

XQC***

XQC*** 发表于 2025-2-19 15:15
现在用PWM最大的优势是不产生中断，波形稳定可靠。用定时器的话，波形会有抖动，再加上其他的中断源，不 ...

动态调节ARR和CCR时，先分别调节高8位，然后分别调节低8位，就可以大大改善。

XQC***

XQC*** 发表于 2025-2-19 15:29
动态调节ARR和CCR时，先分别调节高8位，然后分别调节低8位，就可以大大改善。 ...

测试发现，还是有异常波形。只是概率低了

梁***

XQC*** 发表于 2025-2-19 15:15
现在用PWM最大的优势是不产生中断，波形稳定可靠。用定时器的话，波形会有抖动，再加上其他的中断源，不 ...

定时器输出方波是不需要中断的，给定重装值，自动输出方波，使用起来简单得多。

梁***

XQC*** 发表于 2025-2-19 16:06
测试发现，还是有异常波形。只是概率低了

在PWM中断中刷新就不会有抖动。还是建议你使用定时器。
