【开源】GUI-OLED12864: U8g2/OLED12864 for STC32G12K128

大刀***

GUI-OLED12864: U8g2/OLED12864 for STC32G12K128 ，支持流行的 OLED-128*64, 目前已移植到有 DMA 支持的 I2C, 正在移植到有DMA 支持的高速SPI上，后续还会继续加入FreeRTOS的支持 ，详细程序在本例程包的第24个程序, 24-STC32_U8G2_I2C_DMA_OLED 中。

OLED-12864, 需要显示缓存 1024字节 = 128 * 8 * 8；STC32G12K128 的 DMA 理论缓冲区xdata 8M 字节, 实际 8K 字节，可预先开辟 8个完整缓冲区；
STC32G12K128的 CPU紧耦合单时钟访问的 edata 是 4K字节，与 DMA 缓冲区 xdata 无需时序竞争仲裁；
STC32G12K128 的 DMA 支持 并行总线 i8080/M6800, 支持串行总线 SPI/I2C；
SPI 速度 是 SPI的时钟输入源/2, 受限于 I/O口的速度，实际SPI可到24M bps 以上；
I2C 速度 是 CPU的时钟输入源/8, 实际I2C可到4M bps 以下！
在使用 OLED-12864 时，请充分发挥STC32G12K128的DMA对串口/并口屏 OLED-12864 的优化刷新支持

神***

曲高和寡

李***

神*** 发表于 2023-3-25 18:00
曲高和寡

已经通过GitHub源码那里下载了原作者对应的代码，然后根据说明改了SPI+DMA控制12864的OLED，跑图有效但是速度很快。
近期新版的U8G2已经追加了对SSD1322（16级灰度256×64 OLED）的支持了，在琢磨怎么移植U8G2并实现硬件I8080接口控制方法，
因为GitHub原页全英文，而且我还需要给自己编写速查手册，直接拉高了移植难度。

神***

神***

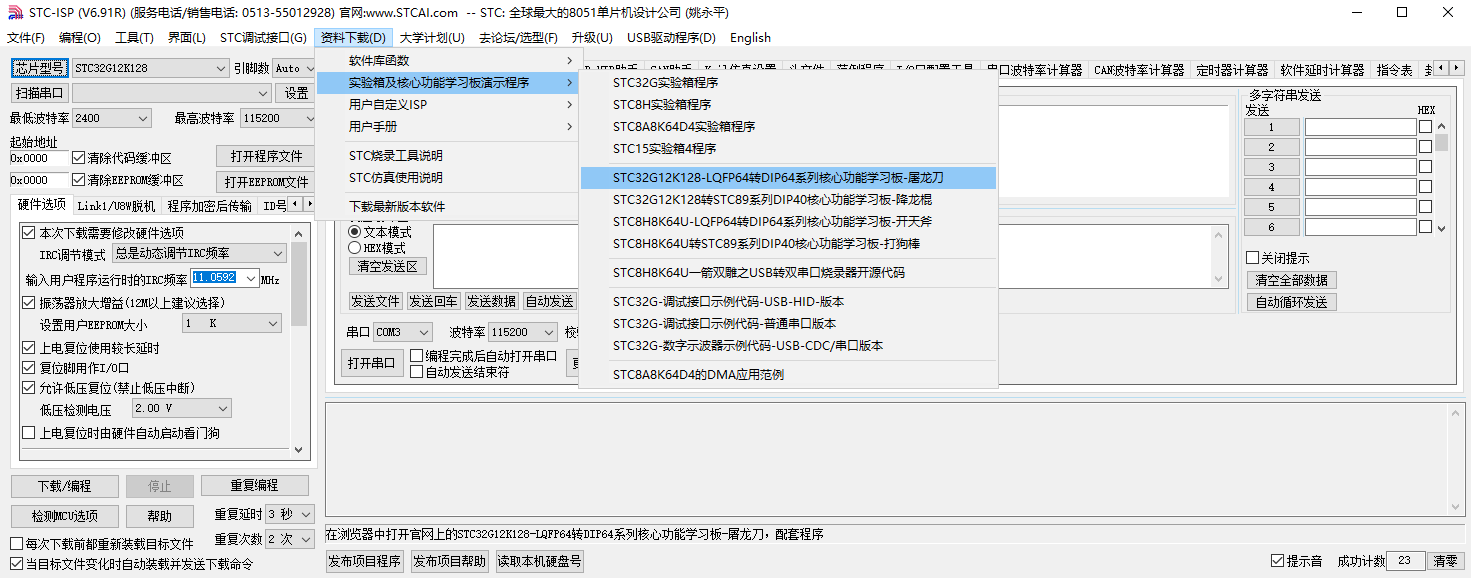

最新的 GUI-OLED12864-U8g2 for STC32G12K128, DMA 支持，从这下载

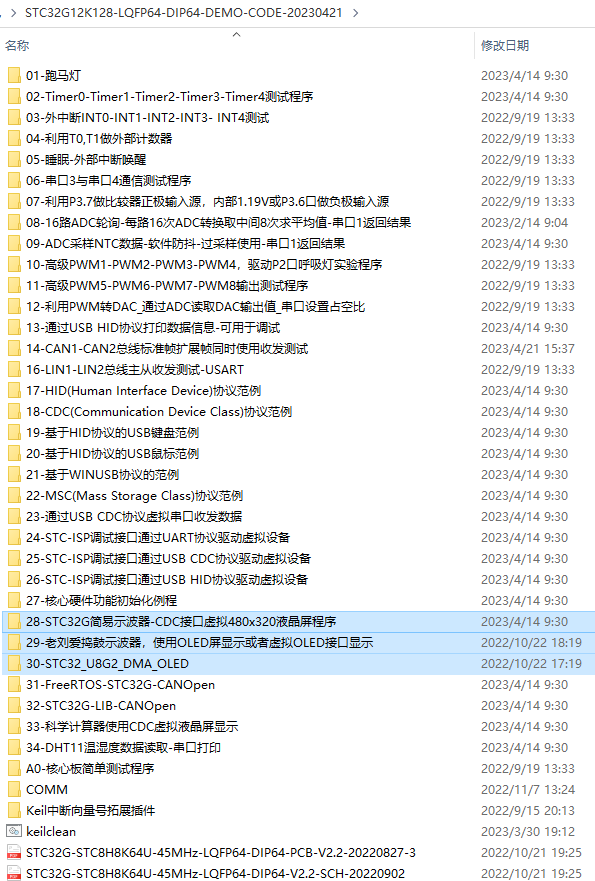

参考第30个程序包

神***

本项目将Arduino 中常用的图形库U8g2，移植入STC32 中。

# 使用注意事项

1. 在处理的时候需要注意 不要绘制到屏幕以外的区域，否则可能导致设备跑飞
2. 目前没有适配SPI驱动
3. 使用STClink1D时，在下载完程序需要手动复位单片机（PS：单片机的复位IO 需要在ISP中进行使能才可使用）
4. 本工程仅在STC32G12K128Beat LQFP64 上进行了测试，如有bug请issues me。
5. IO分配：

IIC 模式：

| 引脚名 | 引脚编号 |
| ------ | -------- |
| SCL    | P1.5     |
| SDA    | P1.4     |
| RST    | P2.0     |

SPI模式：

| 引脚名 | 引脚编号 |
| ------ | -------- |
| CS     | P2.2     |
| CLK    | P2.5     |
| MISO   | P2.4     |
| MOSI   | P2.3     |
| RST    | P2.0     |
| DC     | P2.1     |

注: IIC 模式下如果没有RST引脚可不接。

# 程序测试：

在默认的工程中添加了一个测试Demo，演示了文字显示和图像显示信息。


注：程序默认使用内部11.0592MHz晶振。

# 代码使用注意事项

## 1. 字体的切换和使用方法

因Keil 80251 编译器不支持将未使用的代码不编译到Bin文件中，因此不是用的字库文件默认是进行屏蔽处理的。在使用时候请参考[u8g2Wiki fonts](https://github.com/olikraus/u8g2/wiki/fntlist8x8) 介绍对相应字体进行解除屏蔽，相应的不是用的字体也要进行屏蔽操作，以节约ROM占用。操作方法如下：
1. 首先打开`u8g2.h` 文件，将需要使用的字体声明使用`#if`和`#endif`解除屏蔽。
2. 打开`u8g2_fonts.h`文件，使用上一步的方法对需要使用的字体的定义进行解除屏蔽。

## 2. 不同型号屏幕的使用

U8g2 的强大之处在于内部集成了诸多的点阵屏驱动，我们可以不用在编写繁琐的屏幕驱动，而专心于应用逻辑的开发。具体的屏幕支持情况可以参考[u8g2setupcpp · olikraus/u8g2 Wiki(github.com)](https://github.com/olikraus/u8g2/wiki/u8g2setupcpp#st7920-128x64)

如要使能一款驱动芯片仅需在`u8g2.h`的631行-1367行中将其注释解除，并且在`u8g2_d_setup.c`中对其定义也解除屏蔽即可。

注：目前我只适配测试IIC驱动后面将会添加SPI低层驱动的支持

## 3. API的使用

相关API的使用可以参考官方介绍：

[u8x8reference · olikraus/u8g2 Wiki(github.com)](https://github.com/olikraus/u8g2/wiki/u8x8reference)

## 4. SPI IIC 驱动的切换

在驱动使用过程中可以通过选择IIC宏和SPI宏的形式切换驱动（同时可以将DMA功能开启）。



注： SPI和IIC 功能不可同时开启

11318***

请问现在SPI屏幕支持了吗？

so***

u8g2支持的都可以用不错啊

11318***

试了SPI能用了。厉害，给大神点赞。
还想问一下这个工程里面好像没有看到中文字体文件，我记得ARDUINO里面是有中文字体的，STC 这个能支持吗？
