关于DMI_SPI_FLASH——DMI_UART_SPI_刷屏速度讨论

158185***

这几天弄了个项目，使用高速HHSPI读FLASH,打开了DMA功能，
使用UART2_SPI功能刷屏，也打开了DMA功能，自动刷屏，
240X240分辨率 TFT, 使用 33.1776主频，

两个SPI频率也调到了极限，时钟大约为70NS一个时钟，频率估计是15M左右的样子。
120MS刷完一屏，不知有没有高手一起研究一下，还能再快吗？
好像感觉不能再调快了，时间脉冲会变形。。

神***

把你原理图的PDF发上来，好讨论

158185***

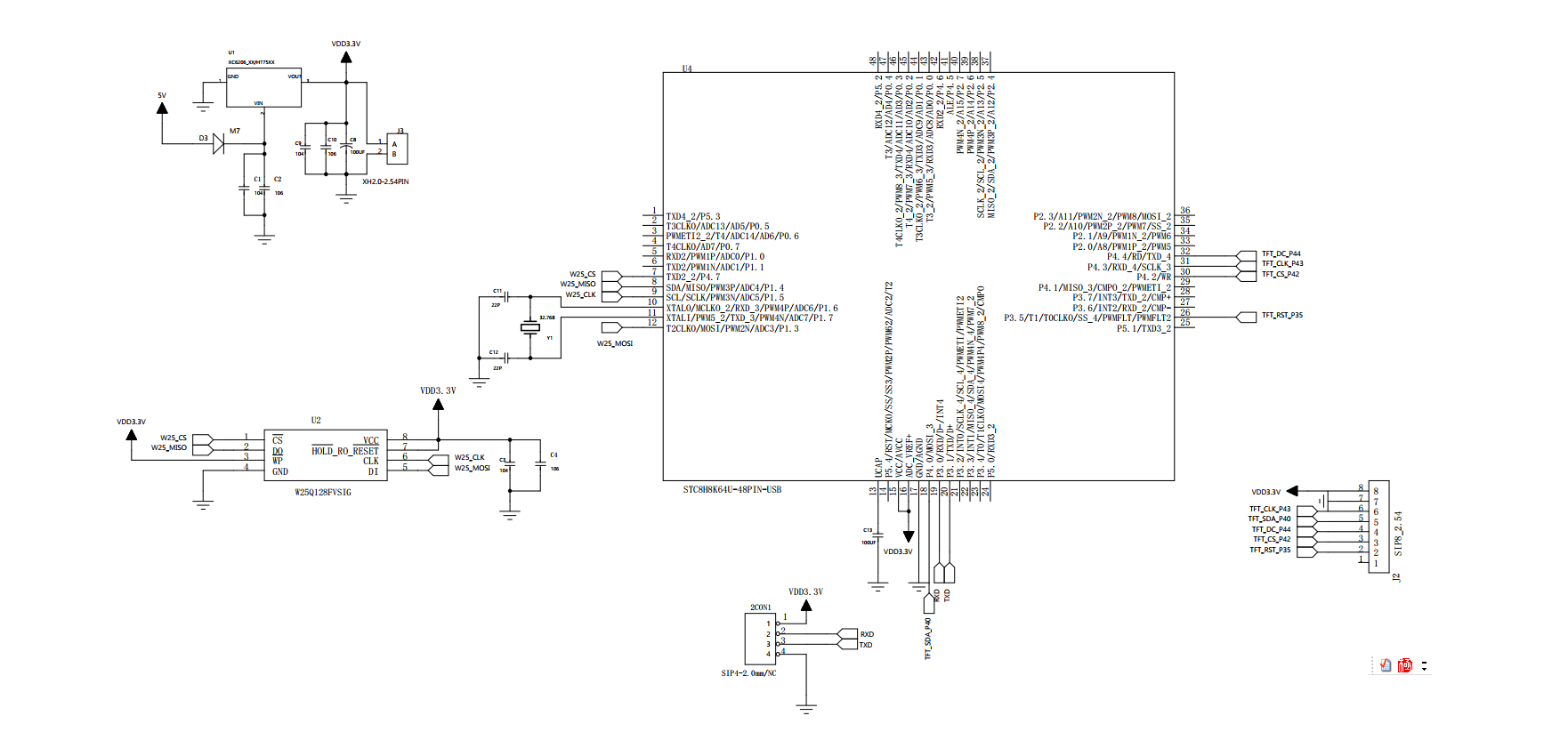

原理图比较简单，

神***

外部SPI是OC门开漏器件，请打开MCU内部的专门的上拉电阻，
输出设置为强推挽，输入设置为高阻输入

用PLL-144MHz 给 专门的 SPI去读 SPI-Flash, 大概 3.3V 可以到18M bps以上

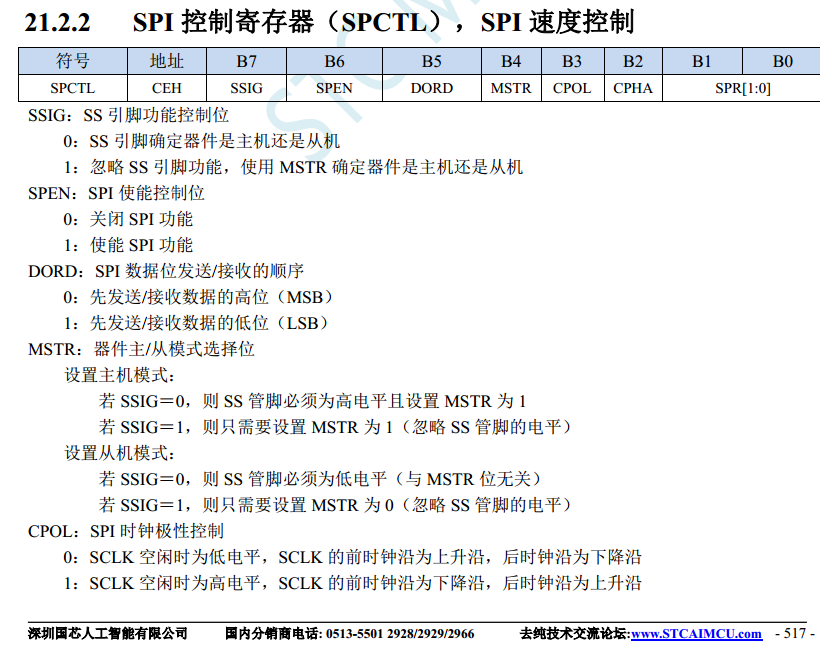

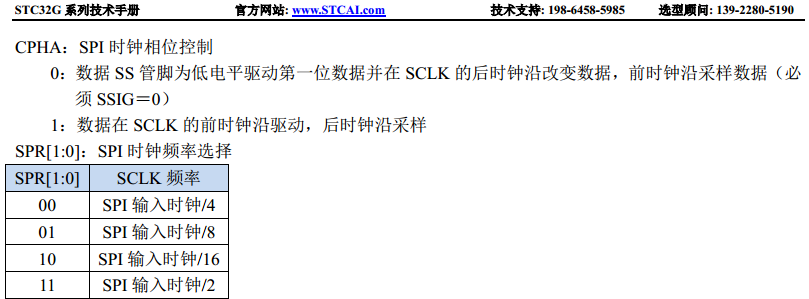

专门的1组 SPI的速度控制，不用PLL时


最快系统时钟/2

神***

S1SPI, S2SPI，串口1共享的SPI, 串口2共享的SPI都可以用DMA来支持
===但这2组SPI无 PLL时钟支持

乘风***

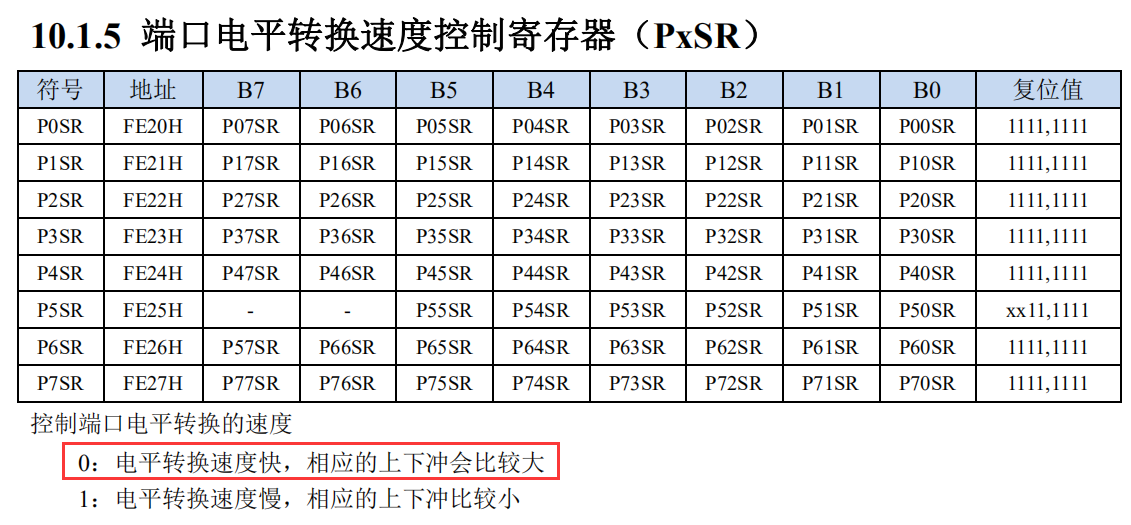

除了输出设置为强推挽，输入设置为高阻输入，加快对应脚位的电平转换速度也能提高IO口的翻转速度，正常可以达到25MHz左右。

158185***

好的，谢谢指点，我目前只设置了PXSR这个寄存器，再设值上拉强推高阻试试。

ri***

乘风*** 发表于 2023-3-22 15:30
除了输出设置为强推挽，输入设置为高阻输入，加快对应脚位的电平转换速度也能提高IO口的翻转速度，正常可以 ...

请问这个数字的出处是哪里？技术手册里没找到

BFMIP***

这个芯片的信号质量一般般，用高速spi dma，只有一打开mimo 在对flash进行格式化时就会出错，格式化不了。
w25q128 flash spi时钟即使写入时也支持100M以上，而用stc32g spi时钟只能支持到12M左右，还不能开开dma的mimo。
