为什么我ADC的速度非常低？求教

BJ***

正在做一个简单的示波器，在制作时发现不管我怎么去配置ADC的速度，ADC的速度都超不过25khz，
主频调的很高都没用，就像在35MHZ主频的时候，设置ADCSPEED为3，
12位ADC频率的计算公式得到ADC速率＝35M/(2*4*26)＝168khz(按默认设置为26个ADC时钟)。
我的代码就是让定时器每隔一段时间就读取一次ADC然后记录到数组上画出来，
我发现定时器调到大于40us左右的时候都是正常的，
一但低于这个ADC的速度好像就上不去了这是为什么啊？
我真是想不明白

神***

神***

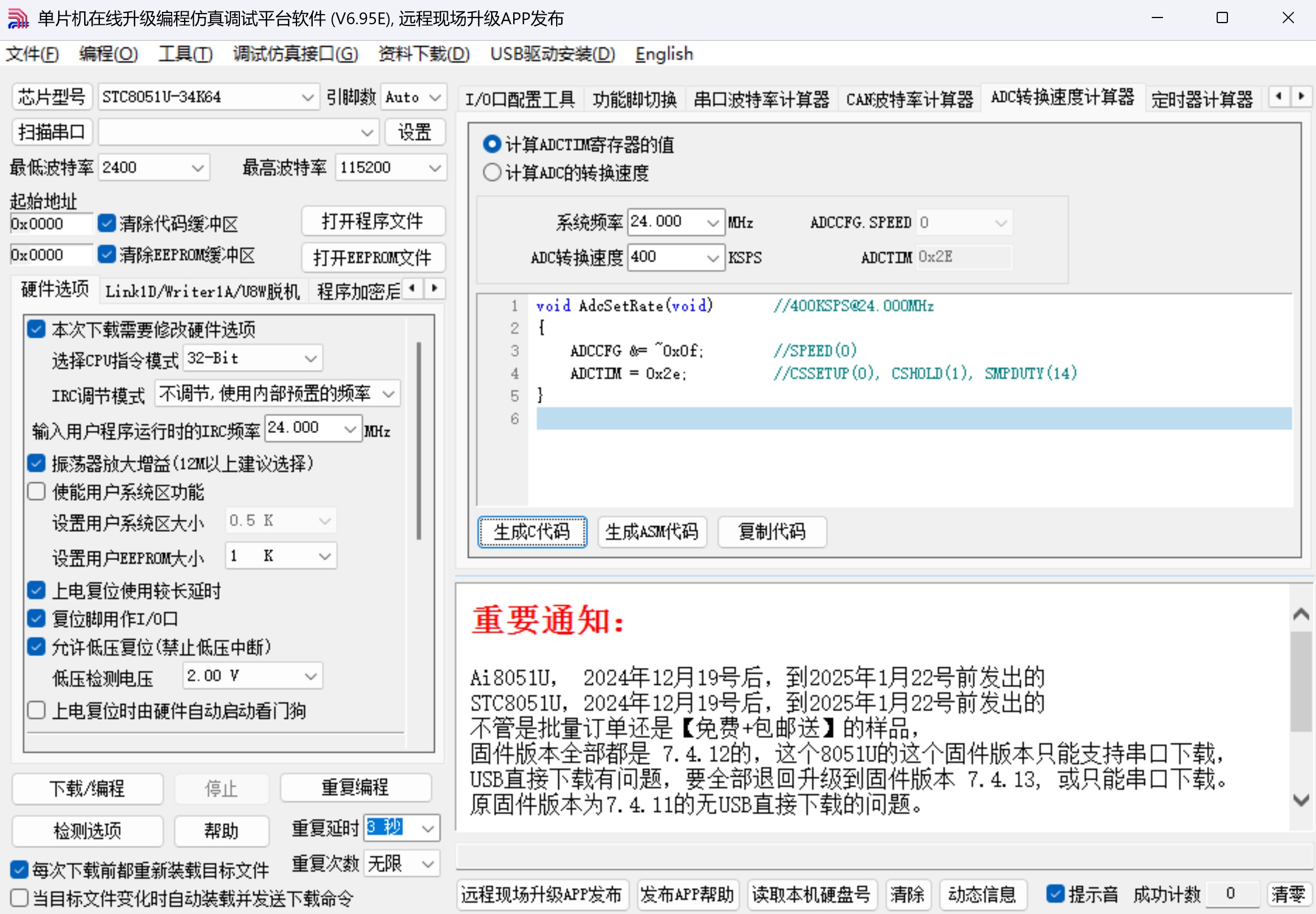

一次完整的 A/D 时间含【ADC输入通道的切换时间+采样的时间+关闭采样的时间+固定转换 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC 国芯技术交流网站 - AI32位8051交流社区

BJ***

神*** 发表于 2025-2-9 08:26

这个我试过了采样速率还是上不去

13259***

为什么 为什么你不把关键代码贴上来。让大家猜游戏吗？

BJ***

13259*** 发表于 2025-2-9 13:15
为什么 为什么你不把关键代码贴上来。让大家猜游戏吗？

float ADCRead(void)
{
    u16 res;
          float vex;
    ADC_RES = 0;
    ADC_RESL = 0;
    ADC_CONTR &= 0xF0;
    ADC_CONTR |= ADC_START;
    _nop_();
    _nop_();

    while (!(ADC_CONTR & ADC_FLAG));

    ADC_CONTR &= ~ADC_FLAG;
    res = (ADC_RES << 8) | ADC_RESL;

    vex = (float) res * 5.0 / 4096.0;

    return vex;
}
这个是读取ADC的函数

volatile float ADCRES;
volatile u16 RAM[126];
volatile u16 POINT;
volatile u16 ADCSIGN;
volatile float MAX;
volatile float MINS;
volatile float CHUFA;

void Timer0_Isr(void) interrupt 1
{
        ADCSIGN=1;
        TF0=0;
}

void Timer0_Init(void)                //40us@35MHz
{
        AUXR |= 0x80;
        TMOD &= 0xF0;
        TL0 = 0x88;
        TH0 = 0xFA;
        TF0 = 0;
        TR0 = 1;
        ET0 = 1;
}

void AdcSetRate(void)                //400KSPS@35MHz
{
        ADCCFG =0xF0;                //SPEED(0) 右对齐
        ADCTIM = 0x3c;                        //CSSETUP(0), CSHOLD(1), SMPDUTY(28)
}







int main(void)
{
  u16 i;
u16 num;
  EA=1;
P_SW2 |= 0x80;
P1M0 = (P1M0 & ~0x01) | 0x30; P1M1 = (P1M1 & ~0x30) | 0x01;
P3M0 = 0x00; P3M1 = 0x00;

        LCD_Init();//LCD初始化
        LCD_Fill(0,0,LCD_W,LCD_H,WHITE);
        ADC_CONTR = 0x80; //使能ADC
        drawcoordinate_system();//绘制坐标轴

        CHUFA=1.5;//设置触发电压

Timer0_Init();//定时器初始化
AdcSetRate();//ADC设置

POINT=0;
ADCSIGN=0;

        while(1)
        {


        if(ADCSIGN==1){
                ADCSIGN=0;
  ADCRES=ADCRead();
  num=ADCRES/0.08;//ADC数据处理
  RAM[POINT]=num;
  POINT++;

        if(POINT==0)
                {
                        MAX=ADCRES;
                        MINS=ADCRES;
                }
                if(ADCRES>MAX){
                        MAX=ADCRES;
                }
                if(ADCRES<MINS){
                        MINS=ADCRES;
                }

                if(POINT==125&&MAX>=CHUFA){
                TR0=0;
                LCD_ShowString(60,0,"Max:",BLACK,WHITE,12,0);
                LCD_ShowIntNum(85,0,MAX,1,BLACK,WHITE,12);
                LCD_ShowFloatNum1(90,0,MAX,2,BLACK,WHITE,12);
                LCD_ShowString(60,12,"Min:",BLACK,WHITE,12,0);
                LCD_ShowIntNum(85,12,MINS,1,BLACK,WHITE,12);
                LCD_ShowFloatNum1(90,12,MINS,2,BLACK,WHITE,12);

                for(i=0;i<=123;i++){
LCD_DrawLine(i+34,99-RAM,i+35,99-RAM[i+1],BLACK);
        }
                break;
}


}

        }
        while(1);


}

Debu***

高速定频采样建议使用PWM周期硬件触发ADC功能（配合DMA_ADC），不要使用定时器软件触发方式
软件处理要耗时的，高频下耗时占比较低频大，不能忽视

BJ***

Debu*** 发表于 2025-2-9 13:53
高速定频采样建议使用PWM周期硬件触发ADC功能（配合DMA_ADC），不要使用定时器软件触发方式
软件处理要耗时 ...

我看老梁示波器好像用的也是定时器触发的

Lkck***

问题出在你用了浮点运算
8位机算浮点数是很很很很很很很很很很很很很很很很很慢的
把所有浮点运算改为uint试试

BJ***

Lkck*** 发表于 2025-2-9 21:46
问题出在你用了浮点运算
8位机算浮点数是很很很很很很很很很很很很很很很很很慢的
把所有浮点运算改为uint ...

感谢，改成整形后确实比之前更快了定时器40us已经可以正常运行了，但是把定时器改成20us后速度又上不去了，这是我代码的计算量太大了速度已经到极限了吗？
