32g怎么驱动HT1621B

houy***

32g怎么驱动HT1621B

神***

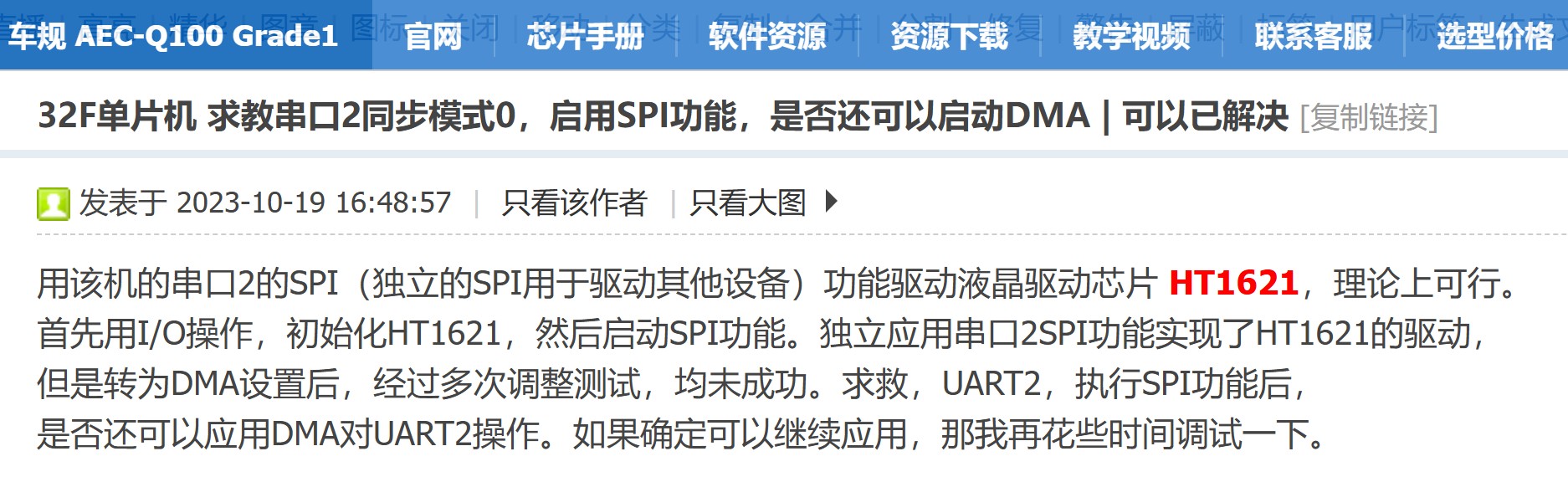

32F单片机 求教串口2同步模式0，启用SPI功能，是否还可以启动DMA | 可以已解决 - FOC，有ICache的 32F12K54 测试版块 国芯技术交流网站 - AI32位8051交流社区

Debu***

建议使用AI8H4K64TLCD直接驱动段式LCD

Ayb_***

网上找个51驱动的,简单改改可以用

houy***

Ayb_*** 发表于 2025-2-6 08:53
网上找个51驱动的,简单改改可以用

好的

houy***

在网上找了个51代码移植过来，屏幕能点亮。
但是只能给每个地址发0x01才会亮，每个地址的0x01对应会亮好几个部分
有的部分很亮，有的部分亮的有点暗

清屏操作前，暗的部分会逐渐更暗

正常吗。

屏幕是咸鱼上买的二手屏，带ht1621的扩展板，没有屏幕资料。链接在屠龙刀上测试的。

驱动

https://blog.csdn.net/zhengshifeng123/article/details/56278814

头文件

#ifndef	__HT1621B_DRV_H
#define	__HT1621B_DRV_H


#include	"\..\library\config.h"
#include	"\..\library\STC32G_Delay.h"


//#define _Nop() _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_()
#define BIAS 0x52 //0b1000 0101 0010 1/3duty 4com

#define SYSDIS 0X00 //0b1000 0000 0000 关振系统荡器和LCD偏压发生器
#define SYSEN 0X02 //0b1000 0000 0010 打开系统振荡器

#define LCDOFF 0X04 //0b1000 0000 0100 关LCD偏压
#define LCDON 0X06 //0b1000 0000 0110 打开LCD偏压
#define XTAL 0x28 //0b1000 0010 1000 外部接时钟
#define RC256 0X30 //0b1000 0011 0000 内部时钟
#define TONEON 0X12 //0b1000 0001 0010 打开声音输出
#define TONEOFF 0X10 //0b1000 0001 0000 关闭声音输出
#define WDTDIS 0X0A //0b1000 0000 1010 禁止看门狗

//HT1621控制位（液晶模块接口定义，根据自已的需要更改）
sbit HT1621_DAT=P1^5; //HT1621数据引脚
sbit HT1621_CS=P1^6; //HT1621使能引脚
sbit HT1621_WR=P1^7; //HT1621时钟引脚
sbit P3_5=P3^5;//运行指示灯

u8 code Ht1621Tab[];//={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};

u8 num_data[]={0xf5,0x05,0xb6,0x97,0x47,0xd3,0xf3,0x85,0xf7,0xd7};//0到9的字库

/******************************************************
写数据函数,cnt为传送数据位数,数据传送为低位在前
*******************************************************/
void Ht1621Wr_Data(u8 Data,u8 cnt);

 /********************************************************
函数名称：void Ht1621WrCmd(uchar Cmd)
功能描述: HT1621命令写入函数
全局变量：无
参数说明：Cmd为写入命令数据
返回说明：无

说 明：写入命令标识位100
********************************************************/
void Ht1621WrCmd(u8 Cmd);

/********************************************************
函数名称：void Ht1621WrOneData(uchar Addr,uchar Data)
功能描述: HT1621在指定地址写入数据函数
全局变量：无
参数说明：Addr为写入初始地址，Data为写入数据
返回说明：无
说 明：因为HT1621的数据位4位，所以实际写入数据为参数的后4位
********************************************************/
extern void Ht1621WrOneData(u8 Addr,u8 Data);

/********************************************************
HT1621测试程序，2008-2-13, 22:41:43
函数名称：void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt)
功能描述: HT1621连续写入方式函数
全局变量：无
参数说明：Addr为写入初始地址，*p为连续写入数据指针，
                  cnt为写入数据总数
返回说明：无
说 明：HT1621的数据位4位，此处每次数据为8位，写入数据
           总数按8位计算
********************************************************/
void Ht1621WrAllData(u8 Addr,u8 *p,u8 cnt);

/********************************************************
函数名称：void Ht1621_Init(void)
功能描述: HT1621初始化
全局变量：无
参数说明：无
返回说明：无
版 本：1.0
说 明：初始化后，液晶屏所有字段均显示
********************************************************/
extern void Ht1621_Init(void);

//清除缓存数据。清屏
extern void Ht1621CleanData(void);
//全部点亮
extern void Ht1621FullData(void);
#endif

c文件

#include "ht1621b_drv.h"

u8 code Ht1621Tab[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};



/******************************************************
写数据函数,cnt为传送数据位数,数据传送为低位在前
*******************************************************/
void Ht1621Wr_Data(u8 Data,u8 cnt)
{
 u8 i;
 for (i=0;i<cnt;i++)
      {
       HT1621_WR=0;
       NOP7();
       HT1621_DAT=Data&0x80;
       NOP7();
       HT1621_WR=1;
       NOP7();
      Data<<=1;
     }
 }

 /********************************************************
函数名称：void Ht1621WrCmd(uchar Cmd)
功能描述: HT1621命令写入函数
全局变量：无
参数说明：Cmd为写入命令数据
返回说明：无

说 明：写入命令标识位100
********************************************************/
void Ht1621WrCmd(u8 Cmd)
{
 HT1621_CS=0;
 NOP7();
 Ht1621Wr_Data(0x80,4); //写入命令标志100
 Ht1621Wr_Data(Cmd,8); //写入命令数据
 HT1621_CS=1;
 NOP7();
}


/********************************************************
函数名称：void Ht1621WrOneData(uchar Addr,uchar Data)
功能描述: HT1621在指定地址写入数据函数
全局变量：无
参数说明：Addr为写入初始地址，Data为写入数据
返回说明：无
说 明：因为HT1621的数据位4位，所以实际写入数据为参数的后4位
********************************************************/
void Ht1621WrOneData(u8 Addr,u8 Data)
{
 HT1621_CS=0;
 Ht1621Wr_Data(0xa0,3); //写入数据标志101
 Ht1621Wr_Data(Addr<<2,6); //写入地址数据
 Ht1621Wr_Data(Data<<4,4); //写入数据
 HT1621_CS=1;
 NOP7();
}

/********************************************************
HT1621测试程序，2008-2-13, 22:41:43
函数名称：void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt)
功能描述: HT1621连续写入方式函数
全局变量：无
参数说明：Addr为写入初始地址，*p为连续写入数据指针，
                  cnt为写入数据总数
返回说明：无
说 明：HT1621的数据位4位，此处每次数据为8位，写入数据
           总数按8位计算
********************************************************/
void Ht1621WrAllData(u8 Addr,u8 *p,u8 cnt)
{
 u8 i;
 HT1621_CS=0;
 Ht1621Wr_Data(0xa0,3); //写入数据标志101
 Ht1621Wr_Data(Addr<<2,6); //写入地址数据
 for (i=0;i<cnt;i++)
      {
        Ht1621Wr_Data(*p,8); //写入数据
        p++;
       }
 HT1621_CS=1;
 NOP7();
}

//清除缓存数据。清屏
void Ht1621CleanData(void)
{
	u8 j;
	for(j=0;j<16;j++)
	{
		Ht1621Tab[j]=0x00;
	}

	Ht1621WrAllData(0,Ht1621Tab,16); //清除1621寄存器数据，即清屏
	printf("清屏\r\n");
}
//全部点亮
void Ht1621FullData(void)
{
	u8 j;
	for(j=0;j<16;j++)
	{
		Ht1621Tab[j]=0x01;
	}

	Ht1621WrAllData(0,Ht1621Tab,16); //全部点亮
}
/********************************************************
函数名称：void Ht1621_Init(void)
功能描述: HT1621初始化
全局变量：无
参数说明：无
返回说明：无
版 本：1.0
说 明：初始化后，液晶屏所有字段均显示
********************************************************/
void Ht1621_Init(void)
{
 HT1621_CS=1;
 HT1621_WR=1;
 HT1621_DAT=1;
 delay_ms(2000); //延时使LCD工作电压稳定
 Ht1621WrCmd(BIAS);
 Ht1621WrCmd(RC256); //使用内部振荡器
 Ht1621WrCmd(SYSDIS);
 Ht1621WrCmd(WDTDIS);
 Ht1621WrCmd(SYSEN);
 Ht1621WrCmd(LCDON);

}

主函数

	Ht1621_Init();
	delay_ms(2000);


//	while(1)
//	{
	Ht1621CleanData();

	delay_ms(1000);

	Ht1621FullData();


	for (i=0;i<12;i++)
		{

		t=0x01;
		Ht1621WrOneData(i,t);
		printf("DATA:0x%d:0x%x\r\n",i,t);
		P3_5=~P3_5;
		delay_ms(2000);
		Ht1621CleanData();

		}


houy***

可以了，解决了，把上面 u8code 里面的code 删掉，nop7改成nop40,，就全部正常了。图标可以全部显示，以及单独显示，亮度都一样。

for (i=0;i<12;i++)
	{
		t=0x01;
		for (j=0;j<4;j++)
		{
		Ht1621WrOneData(i,t);
		printf("DATA:0x%d:0x%x\r\n",i,t);
		P3_5=~P3_5;
		t<<=1;
		delay_ms(3000);
		Ht1621CleanData();
		}
	}
	Ht1621FullData();
	delay_ms(4000);
	Ht1621CleanData();
