发表于 2023-3-17 17:54:41
|
显示全部楼层

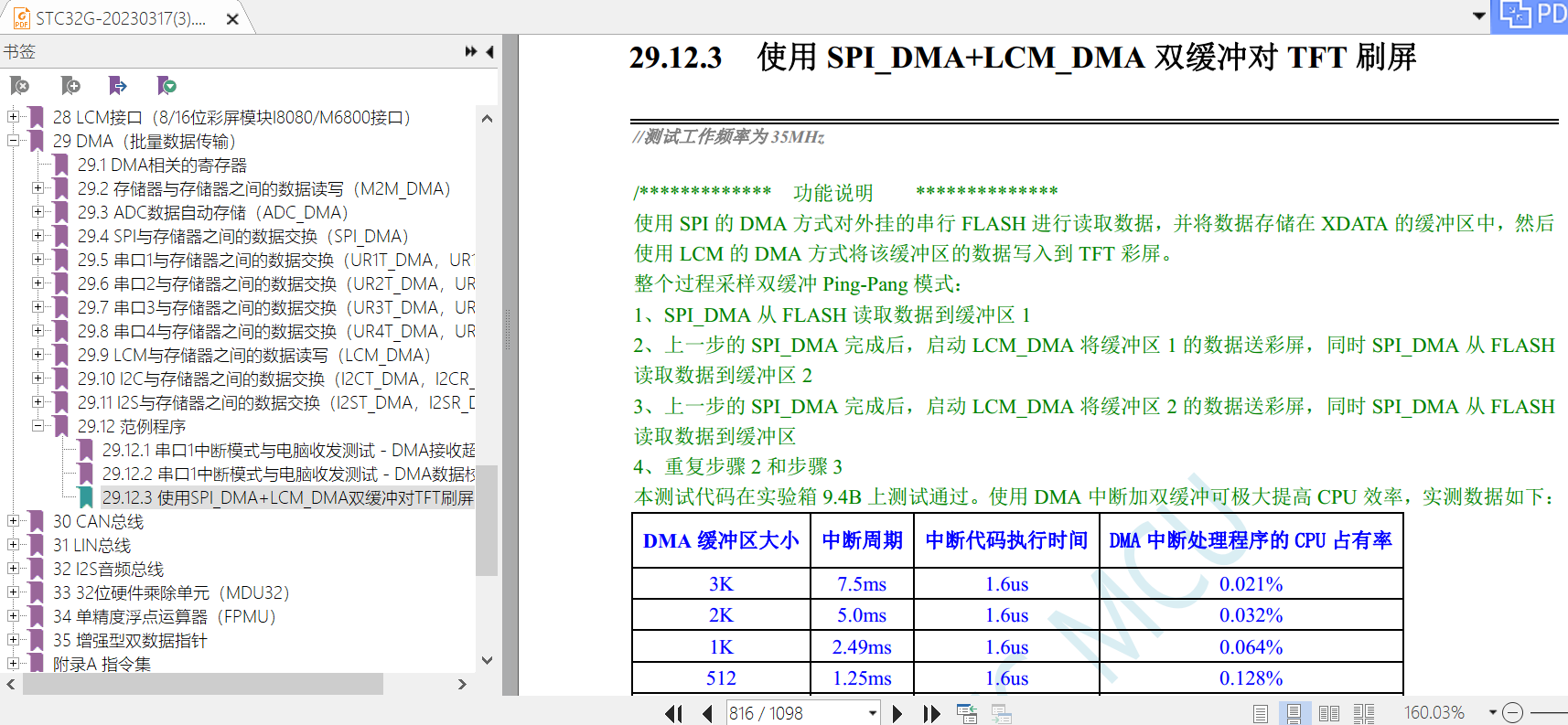

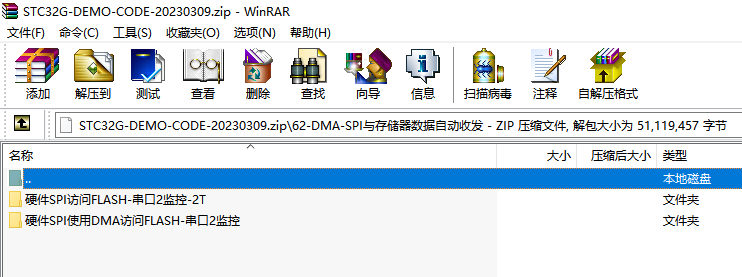

void DMA_Config(void)
{
DMA_SPI_STA = 0x00;
DMA_SPI_CFG = 0xE0; //bit7 1:Enable Interrupt
DMA_SPI_AMT = 0xff; //设置传输总字节数:n+1
DMA_SPI_TXAH = (u8)((u16)&DmaTxBuffer >> 8); //SPI发送数据存储地址
DMA_SPI_TXAL = (u8)((u16)&DmaTxBuffer);
DMA_SPI_RXAH = (u8)((u16)&DmaRxBuffer >> 8); //SPI接收数据存储地址
DMA_SPI_RXAL = (u8)((u16)&DmaRxBuffer);
DMA_SPI_CFG2 = 0x00; //01:P2.2
DMA_SPI_CR = 0x81; //bit7 1:使能 SPI_DMA, bit6 1:开始 SPI_DMA 主机模式, bit0 1:清除 SPI_DMA FIFO
}
void SPI_init(void)
{
SSIG = 1; //忽略 SS 引脚功能,使用 MSTR 确定器件是主机还是从机
SPEN = 1; //使能 SPI 功能
DORD = 0; //先发送/接收数据的高位( MSB)
MSTR = 1; //设置主机模式
CPOL = 1; //SCLK 空闲时为高电平,SCLK 的前时钟沿为下降沿,后时钟沿为上升沿
CPHA = 1; //数据在 SCLK 前时钟沿驱动,后时钟沿采样
SPCTL = (SPCTL & ~3) | 3; //SPI 时钟频率选择, 0: 4T, 1: 8T, 2: 16T, 3: 2T
P_SW1 |= 0X00; //IO口切换. 0: P1.2/P5.4 P1.3 P1.4 P1.5, 1: P2.2 P2.3 P2.4 P2.5, 2: P5.4 P4.0 P4.1 P4.3, 3: P3.5 P3.4 P3.3 P3.2
P_PM25LV040_SCK = 0; // set clock to low initial state
P_PM25LV040_SI = 1;
SPI_CE_High();
SPIF = 1; //清SPIF标志
WCOL = 1; //清WCOL标志
}
|
|
