15w408as-sop28的P3.2输出波形问题

pluto***

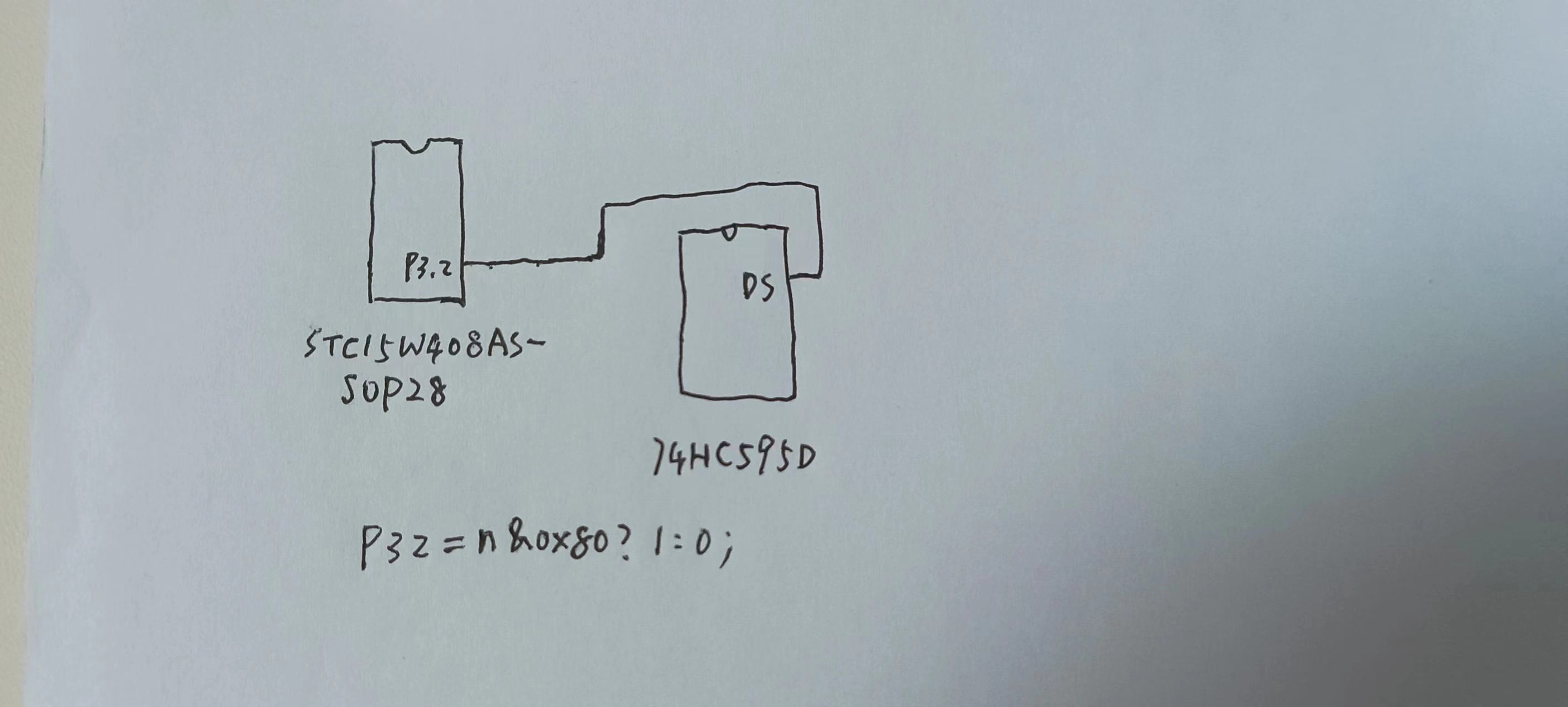

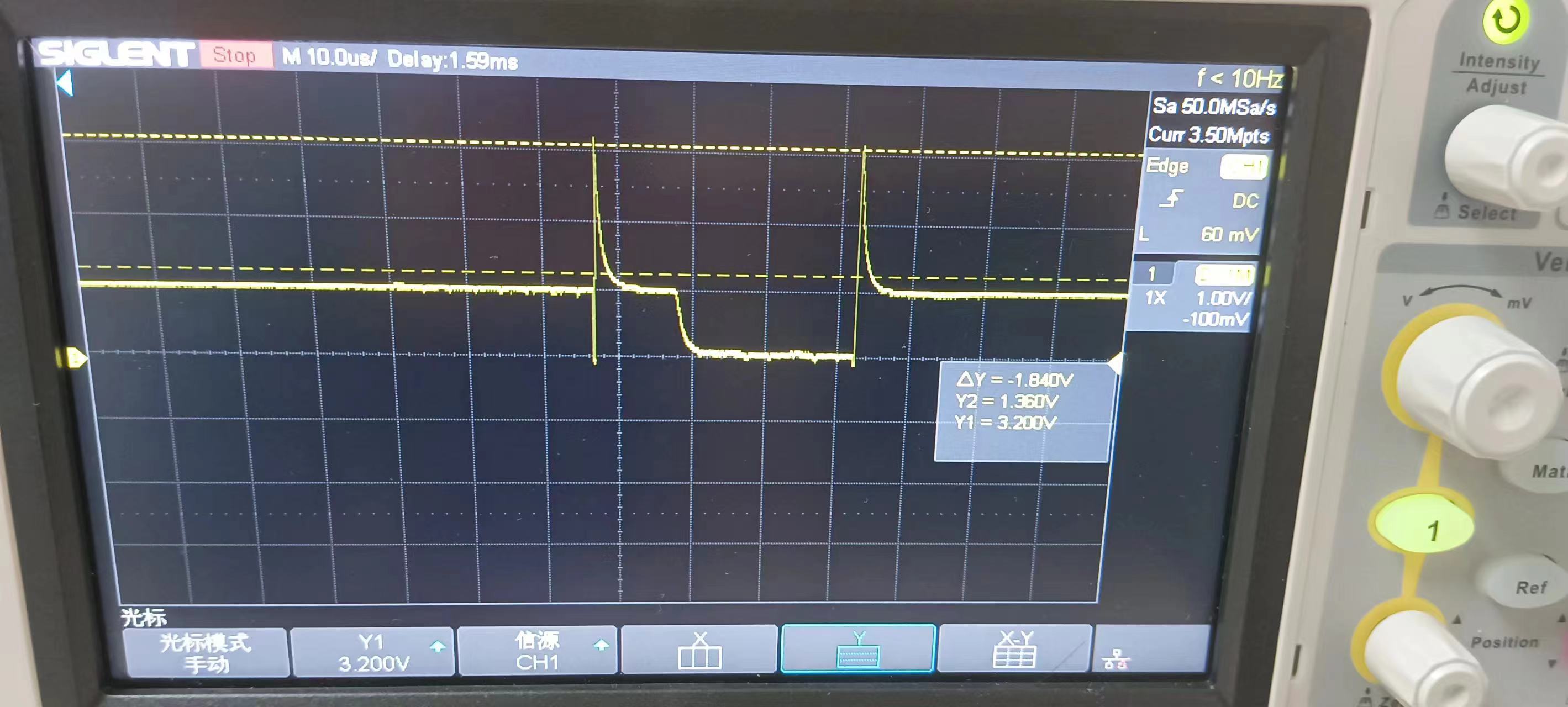

各位大佬，我用15w408as-SOP28的P3.2直接连接74HC595D的DS管脚，进行串行数据0/1输出，VCC是3.2v, P3.2是缺省配置，得到的问题波形如下图所示，为何不是方波，幅度也不是3.2v?  需要加上拉电阻吗？

如果将15w408as-SOP28的P3.2配置成推挽，得到的波形是幅度是0/3.2v的方波，但是一会儿波形就变成常高3.2v，不再变化。

而改用15w408as-DIP28的P3.2直接连接74HC595D的DS管脚，进行串行数据0/1输出，VCC是3.2v, P3.2是缺省配置，得到的波形是幅度是0/3.2v的方波。

Lkck***

不接74HC595D的时候会如何？

pluto***

Lkck8210 发表于 2025-1-27 09:07
不接74HC595D的时候会如何？

关键是同一种型号的片子，却封装不同表现不同，照理不应该
