IIC IO口的正确设置及原因

KNW***

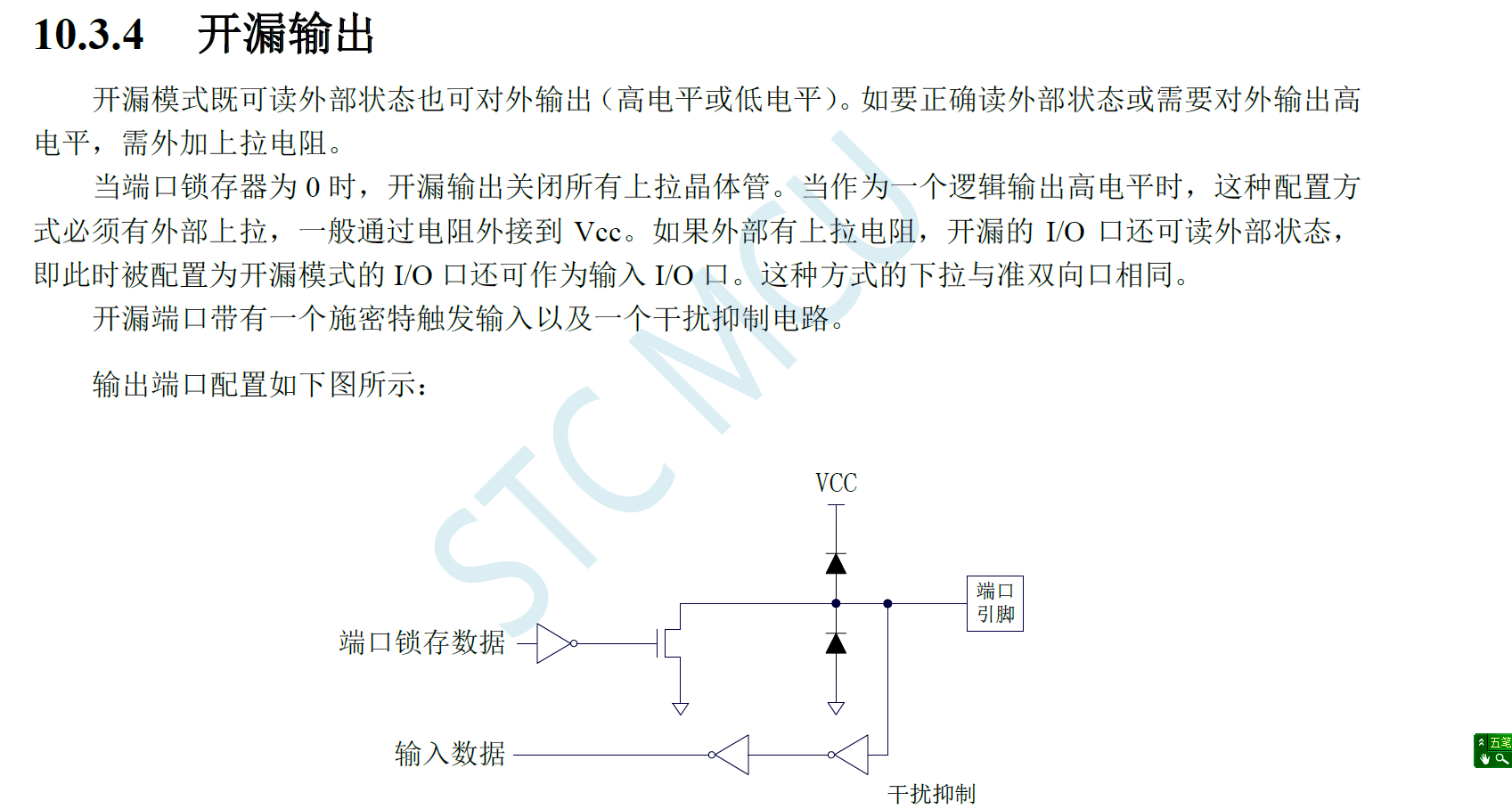

IIC引脚正确的设置是设为开漏（准双向口也可以用），必须同时加外部上拉电阻，因为内部上拉在端口锁存品为0时，开漏输出会关闭所有的上拉晶体管。以下是STC8H说明书关于开漏输出的说明：

发现此问题的原因：在进入低功耗时发现两个IIC引脚和一个外部中断IRQ引脚会增加功耗，2MA左右，当将这三个引脚增加电阻接地后功耗在80UA左右。

so***

准双向加内部上拉也可以吧

Debu***

8H有内部4K上拉，用内部4K上拉
用准双向，输出0变1时有2个时钟的强上拉加速翻转

KNW***

Debu*** 发表于 2025-1-27 16:37
8H有内部4K上拉，用内部4K上拉
用准双向，输出0变1时有2个时钟的强上拉加速翻转 ...

现在用IIC通信会增加整个系统的功耗，也是准双向，内部上拉

Debu***

KNW*** 发表于 2025-1-28 15:39
现在用IIC通信会增加整个系统的功耗，也是准双向，内部上拉

肯定会增加功耗，I2C是高速高功耗外设，电池供电的低功耗产品不能始终打开I2C，一般是间歇工作，不工作时IO高阻关闭4K上拉关闭数字输入，I2C设备再通过EN或CS关闭，没有这功能的可以通过MOS管直接断电

KNW***

Debu*** 发表于 2025-1-29 10:26
肯定会增加功耗，I2C是高速高功耗外设，电池供电的低功耗产品不能始终打开I2C，一般是间歇工作，不工作时I ...

茅塞顿开，从没从这方面考虑过
