麻烦看下我这那里有问题了，软件驱动屏幕正常，硬件驱动就不行了 | 已解决

mtt***

用STC8H8K64U驱动2.4寸tft屏，IC是HX8347I,采用16bit模式，初始化的命令和数据均低8位有效，P0接低八位，P2接高八位，不需要LCM中断，我用io模拟能驱动，说明接线，初始化都没有问题。下面是改的硬件LCM驱动屏，最后的效果就是红色和青色正反方向循环刷屏。

#include "STC8H.H"
#include "IO_int.H"
#include "uart.H"


//液晶屏IC所需要的信号线的接口定义

sbit CS0=P1^3;    //CS
sbit reset=P1^4;  //RES

sbit DC0=P4^5;    //RS(A0)
sbit WR0=P4^2;    //R/W
sbit RD0=P4^4;    //E

void Delay(unsigned int xms) //11.0MHz                1ms
{
        unsigned char i, j;

        while(xms--)
        {
                i = 15;
                j = 90;
                do
                {
                        while (--j);
                } while (--i);


        }

}

void delay_us(int i)
{
        int j,k;
        for(j=0;j<i;j++);
        for(k=0;k<1;k++);
}

void lcmint()
{
        P_SW2 |= 0x80;      //扩展寄存器访问使能

        LCMIFCFG=0X02;

        LCMIFCFG2=0X00;

        LCMIFCR=0X80;

        LCMIFSTA = 0x00;
}

//void WriteComm(int com1)
//{
//        CS0 = 0;
//        DC0 = 0;
//        RD0 = 1;
//        P0=com1;
//        WR0 = 0;
//        delay_us(1);
//        WR0 = 1;
//        CS0 = 1;
//}
//void WriteData(int data1)
//{
//        CS0 = 0;
//        DC0 = 1;
//        RD0 = 1;
//        P0=data1;
//        WR0 = 0;
//        WR0 = 1;
//        CS0 = 1;
//}

void WriteComm(char com1)
{

        LCMIFDATL=com1;
        CS0 = 0;
        LCMIFCR=0x84;

        CS0 = 1;

}
void WriteData(char data1)
{

        LCMIFDATL=data1;
        CS0 = 0;
        LCMIFCR=0X85;
        CS0 = 1;

}

//连写2个字节（即16位）数据到LCD模块
//void transfer_data_16(int data_16bit)
//{

//        CS0 = 0;
//        DC0 = 1;
//        RD0 = 1;
//        P2=data_16bit>>8;                //P2口接高位
//        P0=data_16bit;                        //P0口接低位
//        WR0 = 0;
//        WR0 = 1;
//        CS0 = 1;
//}

void transfer_data_16(int data_16bit)
{

        LCMIFDATH=data_16bit>>8;                //P2口接高位
        LCMIFDATL=data_16bit;                        //P0口接低位
        CS0 = 0;
        LCMIFCR=0X85;


        CS0 = 1;

}




//void LCD_reg(unsigned char command,unsigned char dat)
//{
//        WriteComm(command); //
//        WriteData(dat);
//}

//************* 初始化程序HX8347I  成功**********//
void lcd_initial()
{


//Delay(200);
//reset=0;
//Delay(200);
//reset=1;

WriteComm(0x01);         //软复位

Delay(200);                         //必须有50ms以上的延时

WriteComm(0xB9);
WriteData(0xFF);
WriteData(0x83);
WriteData(0x47);
Delay(50);

WriteComm(0xB1); // Set BT[2:0] = 4 before sleep out
WriteData(0x00);
WriteData(0x04); // BT[2:0] = 4

WriteComm(0x11); // Sleep Out
Delay(120);

WriteComm(0x3A); //SET COLOR
WriteData(0x05); // 06 262k//05 65k

WriteComm(0xBF); //
WriteData(0x00);
WriteData(0x26);

WriteComm(0xCC);
WriteData(0x09); // BGR

WriteComm(0xB0); //
WriteData(0x88); //


WriteComm(0xB1); //
WriteData(0x00);
WriteData(0x01); //
WriteData(0x1C); // VREG1OUT

WriteComm(0xB4); //
WriteData(0x11);
WriteData(0xFF);
WriteData(0x00);
WriteData(0x02);
WriteData(0X02);
WriteData(0x04);
WriteData(0x80);

WriteComm(0xB5); //
WriteData(0x0b); // Vref

WriteComm(0xB6); //
WriteData(0x23); // vcomh
WriteData(0x63); // vcoml

WriteComm(0xFD); //
WriteData(0x6A); // VCOM_Offset

WriteComm(0xE3); // EQ
WriteData(0x20);
WriteData(0x10);
WriteData(0x10);
WriteData(0x20);
WriteData(0x20);
WriteData(0x20);

WriteComm(0xE0); // Gamma
WriteData(0x00);
WriteData(0x00);
WriteData(0x04);
WriteData(0x11);
WriteData(0x0F);
WriteData(0x28);
WriteData(0x0E);
WriteData(0x53);
WriteData(0x09);
WriteData(0x13);
WriteData(0x17);
WriteData(0x18);
WriteData(0x1A);
WriteData(0x17);
WriteData(0x30);
WriteData(0x2E);
WriteData(0x3B);
WriteData(0x3F);
WriteData(0x3F);
WriteData(0x2C);
WriteData(0x71);
WriteData(0x05);
WriteData(0x07);
WriteData(0x08);
WriteData(0x0C);
WriteData(0x16);
WriteData(0x88);

WriteComm(0x29); // Display On
Delay(5);

//WriteComm(0x2C); // Write Ram


}

//定义窗口坐标：开始坐标（XS,YS)以及窗口大小（x_total,y_total)
void lcd_address(unsigned int XS,unsigned int YS,unsigned int x_total,unsigned int y_total)
{                                  //                   0                            0                               240          320
        int XE,YE;
        XE=XS+x_total-1;
        YE=YS+y_total-1;
        WriteComm(0x2a);
        // 设置X开始及结束的地址
        transfer_data_16(XS); // X 开始地址(16 位）
        transfer_data_16(XE); // X 结束地址(16 位）
        WriteComm(0x2b);
        // 设置Y开始及结束的地址
        transfer_data_16(YS); // Y 开始地址(16 位）
        transfer_data_16(YE); // Y 结束地址(16 位）
        WriteComm(0x2c);
}
    // 写数据开始

void mono_transfer_data_16(int mono_data,int font_color,int back_color)
{
int i;
for(i=0;i<8;i++)
 {
 if(mono_data&0x80)
  {
 transfer_data_16(font_color);
//当数据是1时，显示字体颜色
  }
  else
  {
   transfer_data_16(back_color); //当数据是0时，显示底色
  }
  mono_data<<=1;
 }
}


//全屏显示一种颜色
void display_color(int color_data)
{
 int i,j;
 lcd_address(0,0,240,320);
 for(i=0;i<240;i++)
 {
  for(j=0;j<320;j++)
  {
   transfer_data_16(color_data);

  }
 }
}








void main(void)
{

<blockquote>    P0M0 = 0x00;    P0M1 = 0x00;
复制代码

mtt***

void main(void)
{
    P0M0 = 0x00;    P0M1 = 0x00;
    P1M0 = 0x00;    P1M1 = 0x00;
    P2M0 = 0x00;    P2M1 = 0x00;
    P3M0 = 0x00;    P3M1 = 0x00;
    P4M0 = 0x00;    P4M1 = 0x00;
    P5M0 = 0x00;    P5M1 = 0x00;
    P6M0 = 0x00;    P6M1 = 0x00;
    P7M0 = 0x00;    P7M1 = 0x00;


        UartInit();

        lcmint();


        lcd_initial();



        while(1)

        {

        WriteComm(0x36); // 扫描方式命令
        WriteData(0x80); // 从左到右 从下到上

        display_color(0xf800);        //红
        WriteComm(0x36); //
        WriteData(0x00);         //默认值0x00 从左到右 从上到下

        display_color(0x07ff);        //青色



        }
 }
复制代码

王***

可以尝试使用lcm只发送单一数据，然后和io模拟发送单一数据进行对比。
用示波器测量看看波形是否正确。
有现象才好判断问题，单纯通过查看代码并不容易看出问题来

mtt***

王*** 发表于 2025-1-25 11:49
可以尝试使用lcm只发送单一数据，然后和io模拟发送单一数据进行对比。
用示波器测量看看波形是否正确。
有 ...

没有示波器 参考了一下官方例程，官方都是8位格式的，怀疑我写的发送16位数据有问题。

浦江***

mtt*** 发表于 2025-1-25 11:43

16位数据写入?

因为无实物实验, 仅看代码, 可能不太好说...
建议把写命令和写数据两个函数改写一下,试试看如何?
例如:
void WriteComm(char com1)
{
  CS0 = 0;
  LCMIFDATL=com1;
  LCMIFCR=0x84;
  while(!(LCMIFSTA & 0x01)); //等待状态标志置1
  LCMIFSTA = 0x00;              //软件清零
  CS0 = 1;
}
void WriteData(unsigned int data1)
{
  CS0 = 0;
  LCMIFDATH=data1>>8;
  LCMIFDATL=data1;
  LCMIFCR=0x85;
  while(!(LCMIFSTA & 0x01)); //等待状态标志置1
  LCMIFSTA = 0x00;             //软件清零
  CS0 = 1;
}

mtt***

浦江*** 发表于 2025-1-25 12:26
16位数据写入?

因为无实物实验, 仅看代码, 可能不太好说...

非常感谢，按照您的修改 ，可以了

yxyy***

我这边也有个8347I的2.4寸屏幕，测试H8bit,spi通信都只有背光亮。屏幕毫无反应。想用你的程序测试下看看屏幕是不是坏了，请问可以提供一下这个屏幕的16bit通信的接口原理图么？

mtt***

yxyy*** 发表于 2025-2-5 13:11
我这边也有个8347I的2.4寸屏幕，测试H8bit,spi通信都只有背光亮。屏幕毫无反应。想用你的程序测试下看看屏 ...

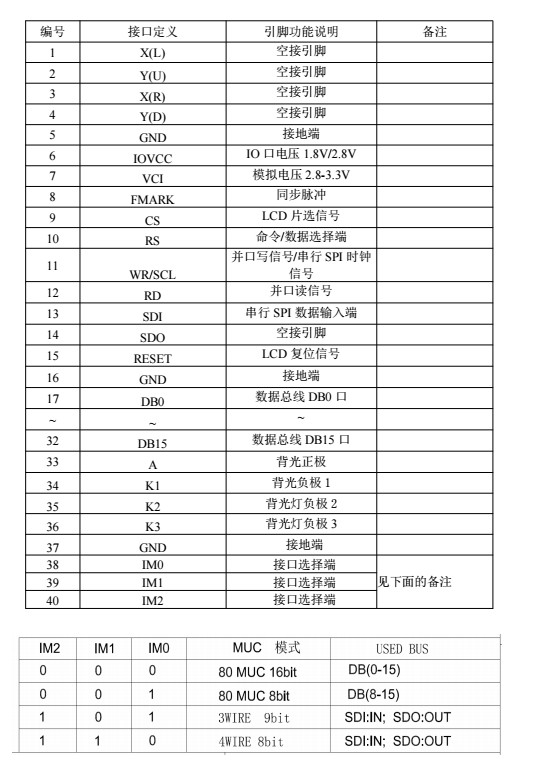

我的屏是这个样子的

yxyy***

mtt*** 发表于 2025-2-5 14:18
我的屏是这个样子的

还想请问下 “FMARK 同步脉冲”  引脚需要接到单片机么？

mtt***

yxyy*** 发表于 2025-2-5 17:02
还想请问下 “FMARK 同步脉冲”  引脚需要接到单片机么？

不用 空着就行 下面是我自己画的，可以用。
