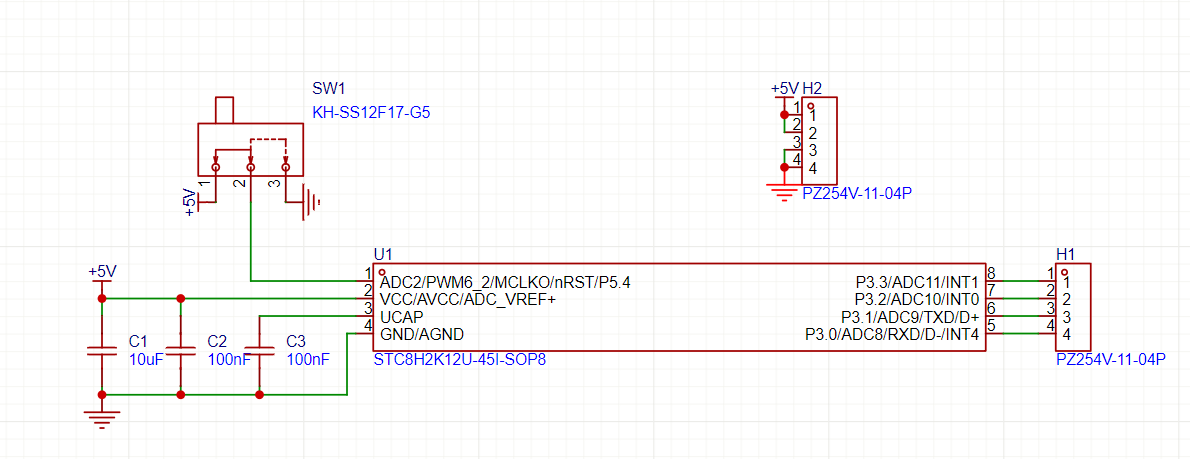

搭了个8H2K12U-45I-SOP8的最小应用电路，请各位帮忙看看能不能用

lucx*** · 发表于 2025-1-21 18:00:13

我的设想是，利用USB转串口芯片直接接到P3.0（RXD）P3.1（TXD）下载程序，然后P5.4做复位引脚，接SW1那个拨码开关，拨到右边就代表复位。下载完程序后，P3.0-P3.3四个引脚都作为IO口。

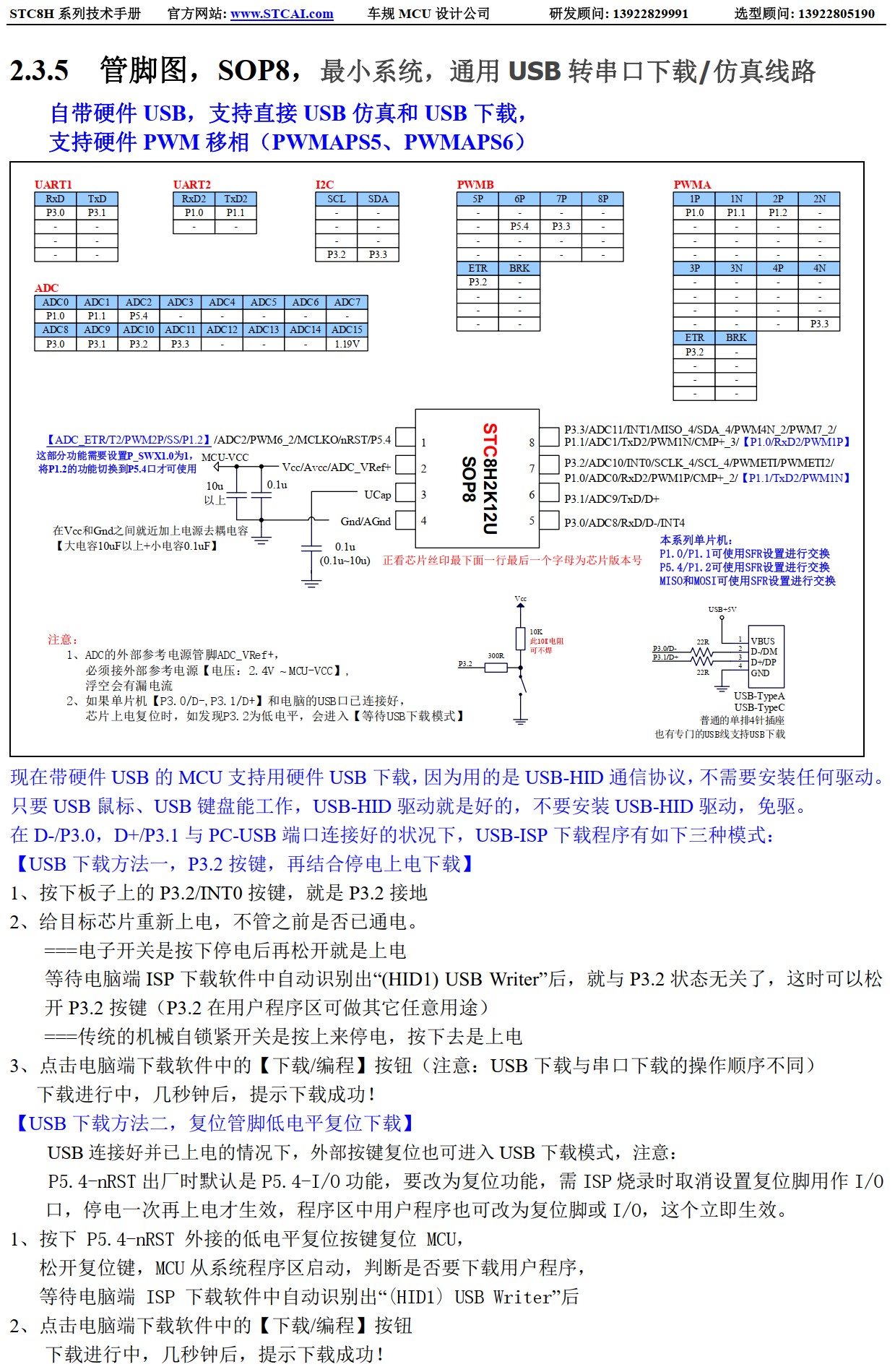

神*** · 发表于 2025-1-21 18:14:30

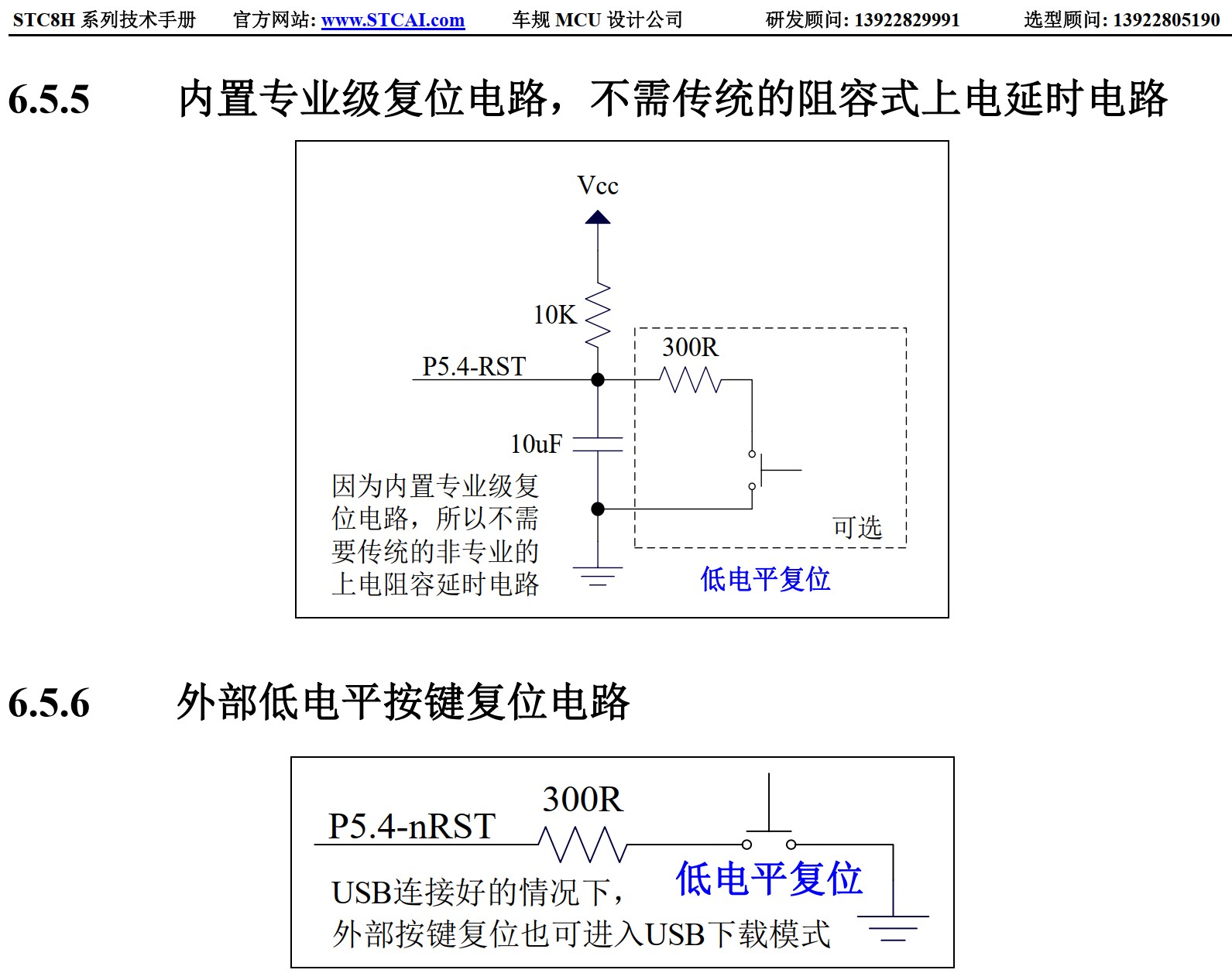

神*** · 发表于 2025-1-21 18:15:44

lucx*** · 发表于 2025-1-21 18:25:43

神*** 发表于 2025-1-21 18:15

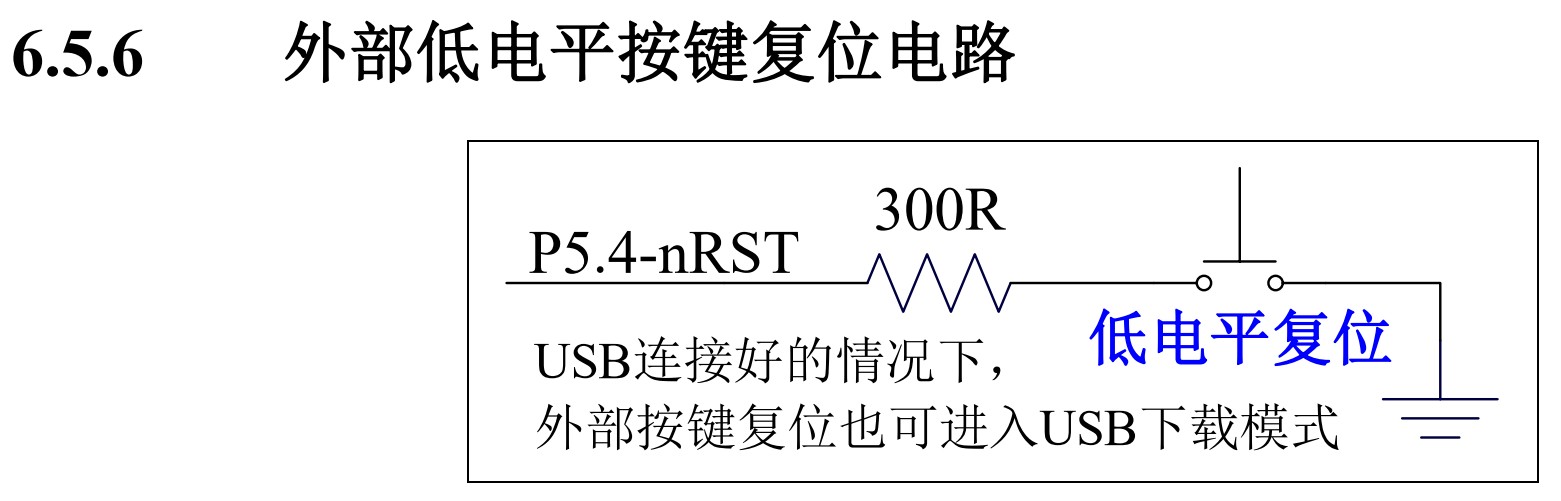

明白了，我要在复位电路上再接一个300欧姆的电阻。

lucx*** · 发表于 2025-1-21 18:36:59

有办法把这个复位按键也一起省掉吗？这样的话要怎么复位呢？

xxkj*** · 发表于 2025-1-21 18:42:08

我一般没有使用外部复位，直接把复位脚配置成IO脚

jbiq*** · 发表于 2025-1-21 18:47:13

xxkj2010 发表于 2025-1-21 18:42
我一般没有使用外部复位，直接把复位脚配置成IO脚

请问这样的话要怎么复位呢？

21cns*** · 发表于 2025-1-21 18:52:42

jbiq*** 发表于 2025-1-21 18:47
请问这样的话要怎么复位呢？

断电复位

神*** · 发表于 2025-1-21 19:31:27

基本不需要外部复位的，除非你需要外部按键复位功能

xxkj*** · 发表于 2025-1-21 19:48:40

jbiq*** 发表于 2025-1-21 18:47
请问这样的话要怎么复位呢？

那就不需要复位了，或直接重新上电算了
