8051U深度入门打卡学习记录

mcust***

第十集 虚拟键盘LED和数码管

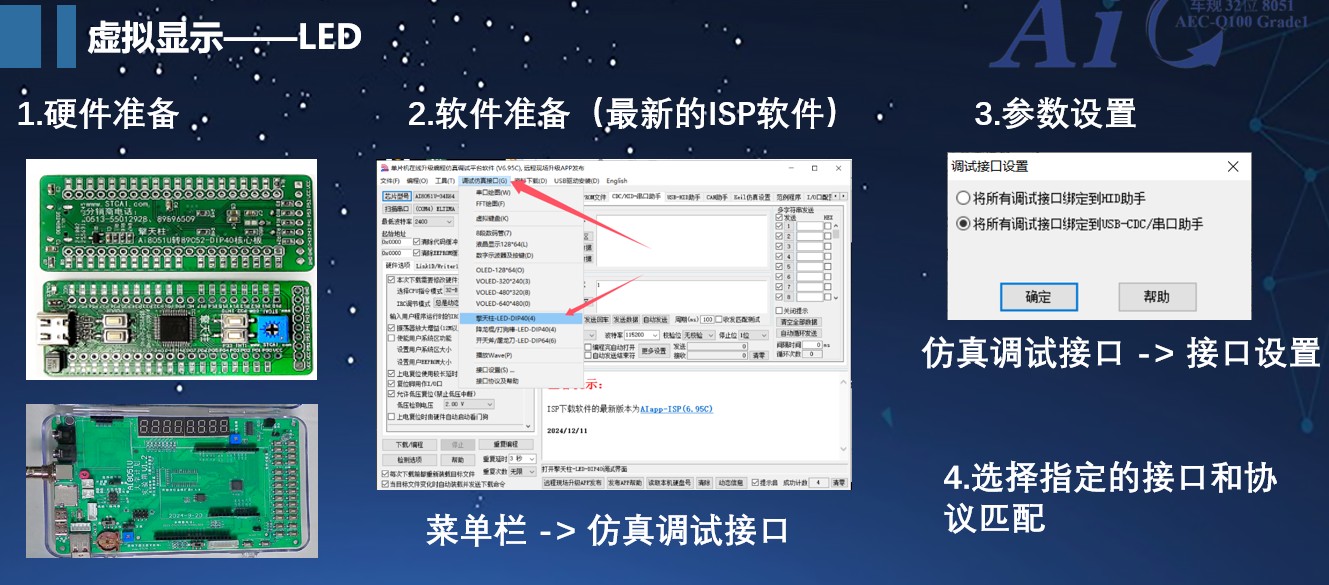

                在开始本次课程之前，需要做哪些准备工作？
  为了进行虚拟显示操作，首先需要准备三样东西：硬件上，可以使用擎天柱或实验箱，通过论坛申请获得核心版；软件准备方面，必须使用最新的ISP软件，确保其更新至最新版本，以便利用仿真调试接口中的各种功能，如串口绘图、虚拟键盘等；最后，在参数设置环节，需在仿真调试接口中进行接口设置，根据程序所用的CDC串口或USB CDC串口选择相应的选项。




      虚拟调试接口有何特点，如何利用它来实现功能验证？如何解读虚拟调试接口下发的命令及其长度？
  虚拟调试接口具有强大的功能，即使在硬件条件不齐全的情况下，也能通过模拟显示、LED点亮和熄灭等方式，对应实际硬件上的端口，帮助开发者快速进行功能验证和开发调试。例如，可以通过虚拟接口控制DIP40各个拐角上的LED状态，通过特定命令格式和屏蔽位来指定和修改P0到P7端口的状态。下发的命令包含一个固定的4字节命令头（4CH、45H、44H、28H），后跟有效数据长度和屏蔽位。有效数据长度表示后续紧跟的字节数量，屏蔽位用于标识要操作的端口（如bit 0代表P0，bit 1代表P1）。虽然原始示例中命令长度各异，但实际应用中可通过声明库函数简化参数下发过程，避免直接编写完整的命令串，从而提高效率和减少复杂性。

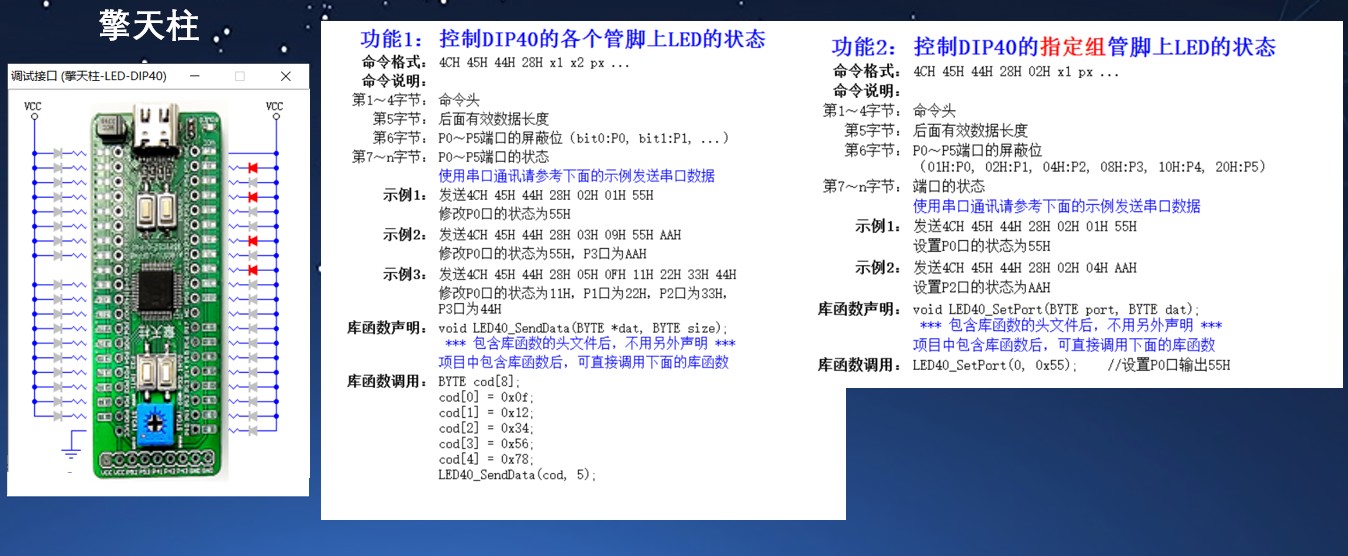

      示例命令如何具体应用到各个端口的控制上？
  示例命令中的不同字节组合对应着对P0到P7端口的不同控制操作。例如，命令02H代表后面跟有两个字节的数据，这些数据将被用于修改P0和P1端口的状态。通过查看对应二进制值，可以明确每个端口的状态变化，如01H代表P0端口，而09H则代表P0和P3端口。通过这种方式，可以精确控制各个端口的状态，实现所需的功能。



      如何调用特定的bit数组来表示数据的有效位数？
  通过调用一行函数，首先定义一个8位的bit数组（code 0），它包含8个元素，索引范围从0到7。这个数组用于表示数据的有效位数，例如01F代表bit 0到bit 3为1，其余为0，这将决定P0、P1、P2、P3端口的状态。


      功能2与功能1有何区别？如何根据命令头中的信息向特定端口写入数据？
  功能2类似于功能1，但它是控制DIP40指定管脚上LED的状态，并且同样使用相同的命令头。然而，功能2中第五字节后的有效数据长度与功能1相同，区别在于它只允许控制一组端口上的LED状态，通过第六字节的P0到P5端口屏蔽位来实现。此外，功能2每次只能给一个位置一，而功能1可以控制多个位置。根据命令头中的低字节（如01H代表P0，04H代表P2），通过库函数LED40.setPort()来向相应端口（如P0或P2）写入数据。注意，库函数内部已经封装好了对应逻辑，写0、1、2分别对应向P0、P1、P2端口写入特定数据。

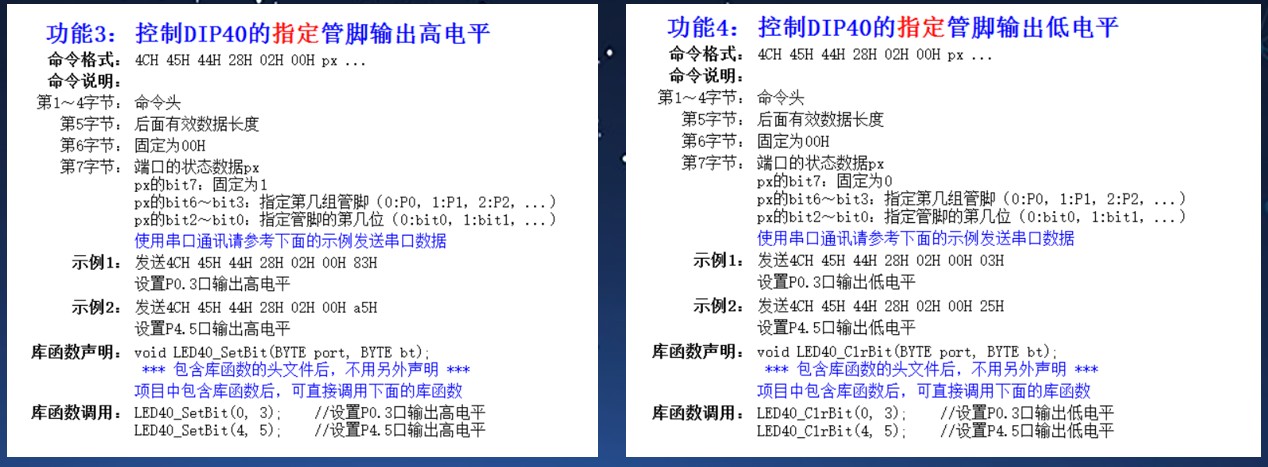

      功能三如何控制DIP40指定拐角输出高电平？
  功能三的命令头有效长度固定为00，且特定位（bt 7）为0表示低电平，1则表示高电平。第3到第6位用于指定第几组拐角，而第7位指定拐角的第几位。例如，83表示设置P0.3端口输出高电平，A5H则表示P4.5端口输出高电平。




      如何更新头文件以匹配最新的库函数？
  首先访问www.stcaimcu.com官网，在软件工具页面找到USB库并下载更新头文件。然后在care仿真设置中添加已更新的头文件和型号，确保与安装路径匹配。最后，在项目中解压库文件，并替换旧的头文件为最新的AI杠USB点H头文件。



      在编程过程中遇到“print TF”函数不存在的警告，应如何排查和解决？如何处理编译过程中提示的lib文件问题？
  当在编程时遇到print TF函数不存在的警告，这是因为使用的头文件没有正确包含该函数。需要检查并确保头文件中的相关部分已被启用或打开。在编译过程中，如果出现lib文件问题，首先应通过删除现有lib文件（按键盘上的delete并确认移除），然后重新选择和添加正确的lib文件，例如本例中的STC杠USB杠CDC点lib，确保编译无误后继续进行代码编写。



      如何在C语言中编写并定义一个名为TASK_1的任务函数？
  在C语言中，首先复制任务目标，将其定义为一个无返回值且无入口参数的函数（即VOID类型）。函数名可命名为TASK_1，用于调用任务调度系统。



      如何利用P2口实现流水灯效果？
  为了实现流水灯效果，首先在AI_USB.H头文件中找到相应的函数配置P2口。然后，在IO.C中，定义并控制P2端口（如P20），通过输出0x01（取反符号为波浪线）来点亮该端口，最后给定适当的时延（如500毫秒）并在test点C中调用此函数以实现流水灯效果。



      如何通过USB进行不停电下载以及更新和下载代码的具体步骤是什么？
  在最新版的擎天柱上，需通过特定按键组合进入ISP软件的模式下载模式，选择程序文件、频率，并勾选相关选项进行手动下载。完成首次下载后，可启用USB不停电下载功能。此外，在接口设置时需选择USB杠CDC模式，并核对P20端口的状态变化以验证流水灯效果。



      如何通过变量控制P2端口流水灯的具体实现方法是什么？
  首先定义一个八位变量P2杠STATE并初始化为0X01。通过让该变量左移一位来模拟流水灯流动的效果，当变量达到10000000时，利用模八特性使其重新变为0x01，从而实现流水灯逐个点亮的效果。



      如何设置和控制P10端口闪烁？
  对于P10端口闪烁，定义一个新的变量P10状态，并直接赋值为0或1，根据需要改变其值以控制P10端口的闪烁状态。



      在编程中如何实现LED的闪烁效果？
  通过复制并调用输出高电平和低电平的函数来实现LED的闪烁。例如，当变量F等于0时，向P10端口输出高电平，反之则输出低电平。为了实现闪烁效果，需要在一个条件下不断取反变量F，如F等于0时取反后变为非零数值，从而控制P10端口流水灯的闪烁，设定为500毫秒取反一次。

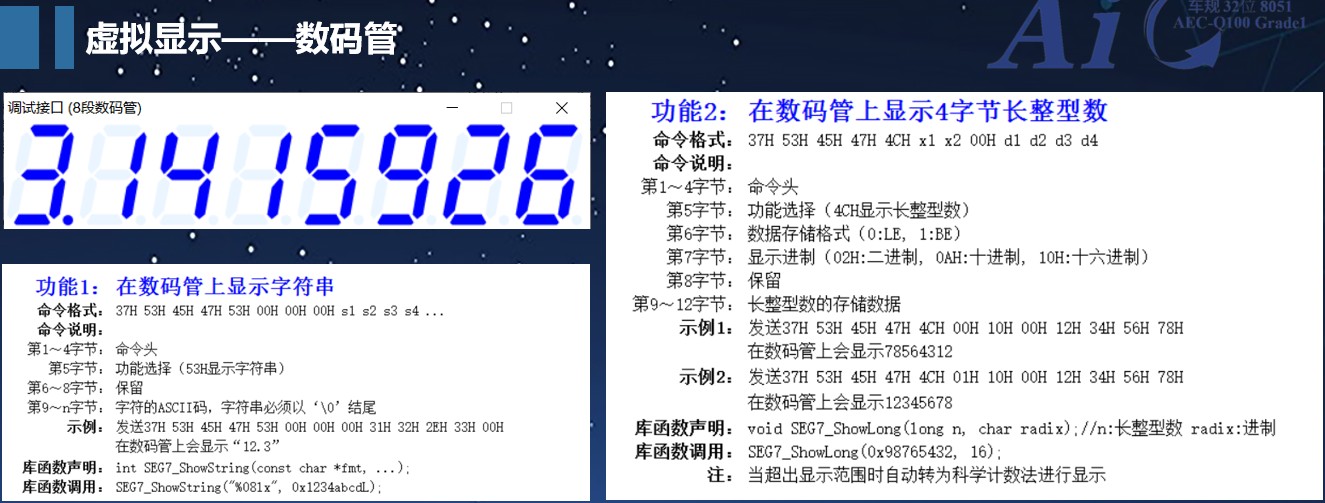

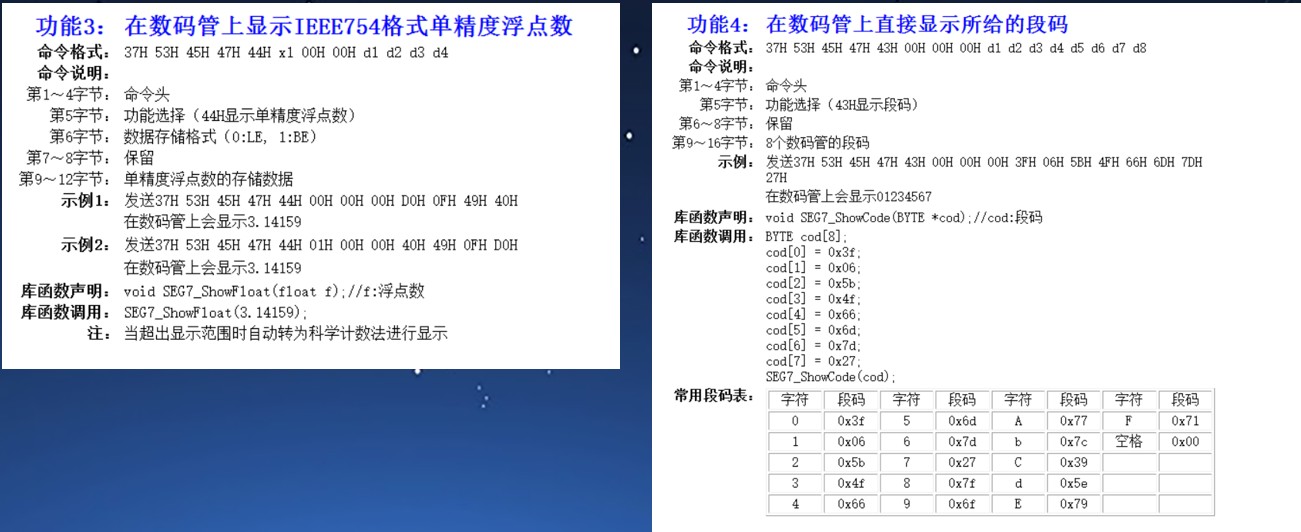

      虚拟数码管的工作原理及功能有哪些？
  虚拟数码管是一个八位的显示设备，具备显示字符串、四字节长整数和单精度浮点数的功能。其工作原理类似于实验箱上的数码管，可通过发送特定代码实现不同功能的显示。此外，演示了如何使用7-share code函数直接显示指定代码。




      如何利用长整数记录并区分不同按键的按下次数？
  对于任务2，要求分别统计P32和P33按钮的按下次数。首先定义一个长整数变量U32作为总的按键计数值，然后创建两个16位整数变量K1_count和K2_count分别记录P32和P33的按下次数。当相应按键被按下时，对应的计数值加1，并将这两个16位变量拼接成一个32位的长整数变量显示出来，通过选择十进制或16进制方式进行输出。



      在实际应用中，是否必须按照课程步骤使用特定函数，还是可以自定义使用？
  在实际应用时，用户可以选择特定的函数来实现需求，并非一定要遵循课程提供的功能选项。例如，可以使用功能4去实现其他功能，或者灵活选择功能1至功能N。

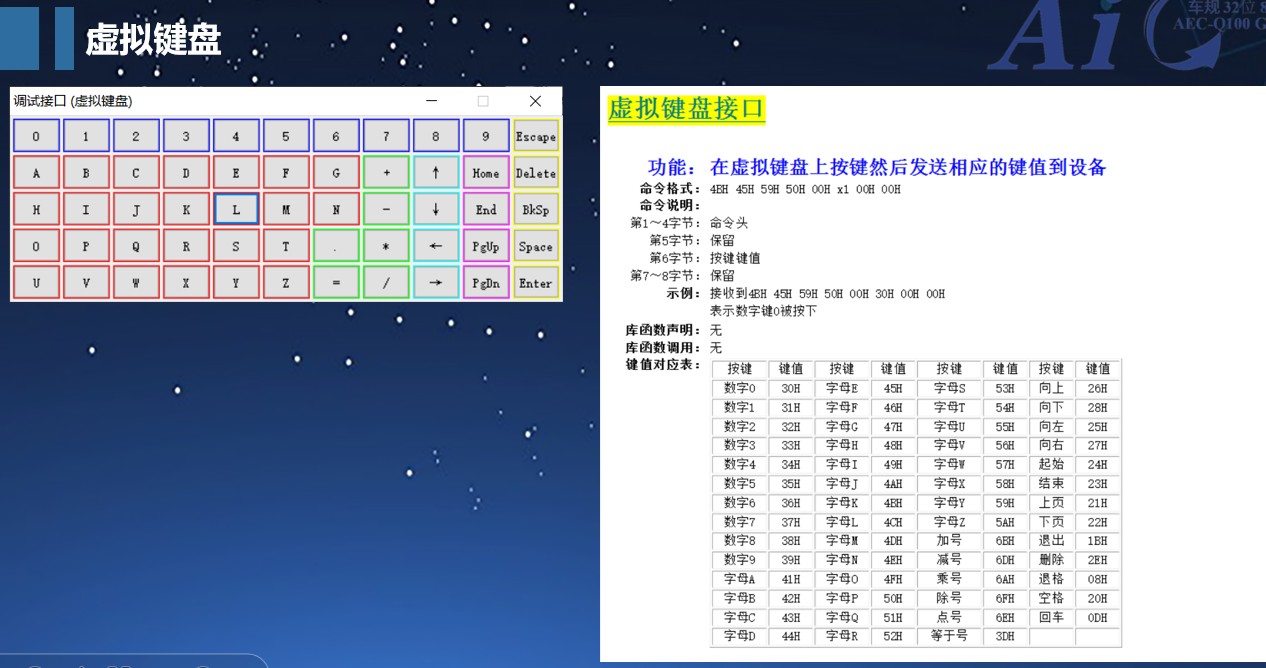

      如何通过虚拟键盘接口发送键值到设备并获取用户输入？
  通过虚拟键盘按键触发发送命令头（4B455950），其中第五字节保留为零，第六字节存放按键键值。当读取到特定位置的字节时，可显示出变量信息。接收数据功能需在C语言文件中定义变量，并通过extern关键字引用已在其他地方定义的变量，以便接收并更新数据。




      如何在代码中定义和初始化变量U32（REC receive）用于接收数字按键输入并在数码管上显示？
  首先在代码中新建变量U32（REC receive），设置初始值为0。然后，在慢函数内部接收数据并将其复制到变量U32中。在主程序中，通过EXTRN关键字声明并赋值此变量，以便在数码管上显示其内容。同时，需要确保只读取特定位置的字节以获取正确的数值，并进行适当减去48的操作以转换为0-9的数字显示。



      数码管显示的问题如何排查和解决？
  数码管显示的问题表现为只显示数字0。解决方法是检查并确认数码管连接无误，同时观察其他按键如P32和P33是否正常工作。若数码管显示有问题，可能需要进一步调试相关代码以确保其正确显示变量值。




mcust***

第十一集 矩阵按键

                矩阵按键相比独立按键有什么优势和缺点？
  矩阵按键的优势在于能够用较少的IO端口实现更多的按键，节省资源。但其缺点是按键检测速度相对较慢，因为需要逐列扫描后再行扫描来判断哪个按键按下。




      如何通过编程实现矩阵按键功能并显示当前按键号？
  首先复制并注释相关识别原理代码，然后定义端口以方便修改和扩展。具体步骤包括输出列低电平、行高电平，再输出列高电平、行低电平，通过判断电平变化组合确定按键号，并用数码管显示出来。最后，将这些步骤按照一定的顺序编写进任务调度框架中。

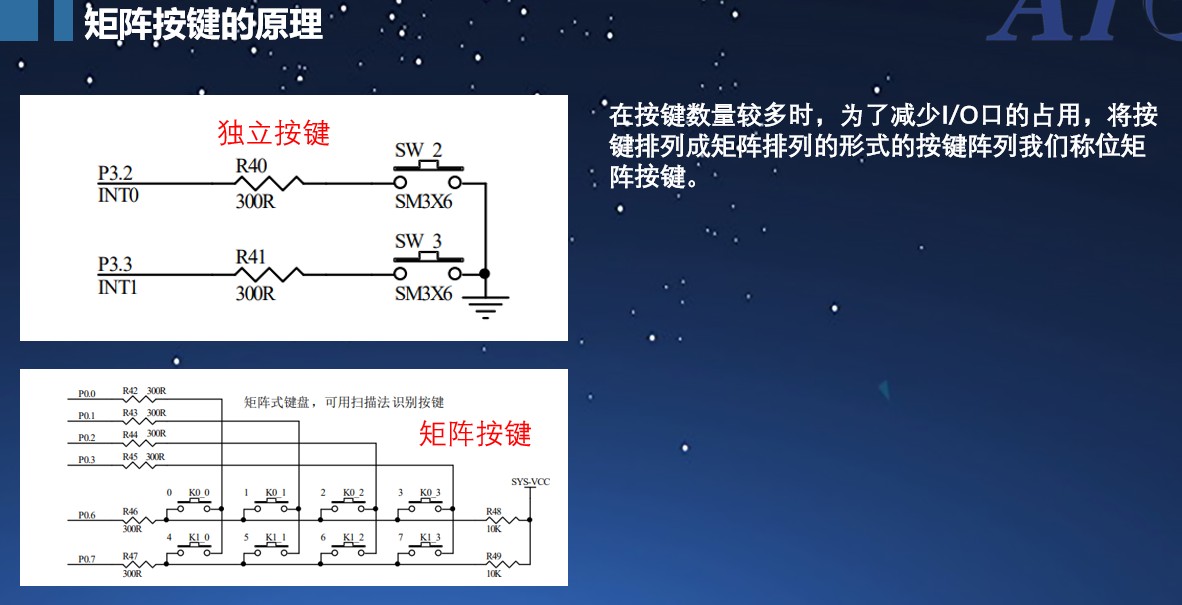

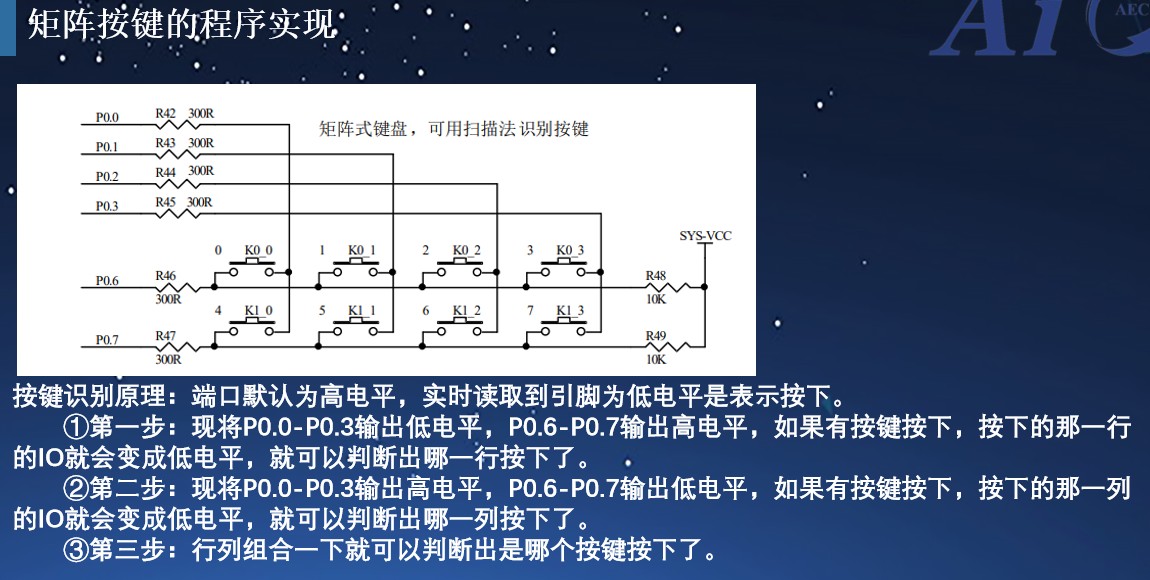

      矩阵按键的工作原理是什么？
  矩阵按键的原理基于高低电平的检测。当按键未按下时，对应的端口表现为高电平；按键按下后，该端口变为低电平。通过控制不同端口的电平状态并组合读取结果，可以确定是哪一行和哪一列同时发生了低电平变化，从而识别出哪个按键被按下。




      如何快速定义和修改端口名称？
  通过使用#define关键字定义端口，例如ROW和COL分别代表行和列，这样就可以直观地管理和修改各个端口的名称，即使端口布局发生改变也能轻松对应，提高了代码的可读性和维护性。




      如何判断并处理两个按键同时按下的情况？
  当两个按键同时按下时，系统会判定为无效状态，因为矩阵按键在电路上可能导致多个输出低电平，无法准确识别单个按键动作。因此，在程序中需确保每次只能判断一个按键按下。



      如何确定是哪一行或列的按键按下？
  通过逐一检查并判断每个按键的状态，如果某一行的所有按键都为低电平，则确定这一行的按键按下；同时，记录下按键按下的行号和列号，并通过计算得出具体的键值（行号 * 4 + 列号）来标识该按键。



      如何根据按键按下的情况执行不同的逻辑操作？如何在程序中传递和记录按键的键值？
  根据检测到的按键按下情况，执行不同的逻辑步骤。例如，当只有一行或一列的按键按下时，执行相应的处理逻辑；当多个按键同时按下时，则执行相应的无效处理。通过定义一个全局变量（如U8K或STA.TSA），在判断出按键所在的行和列后，赋予相应的序号作为键值。这样可以在其他地方根据这个键值识别对应的按键信息。



      如何处理按键释放后的状态保持问题？
  为防止按键释放后仍保持上次按键按下的状态，需要在按键检测循环外定义并更新按键状态变量，确保每次按键变化都能及时更新状态，从而准确反映当前按键的状态。




      如何通过按键状态判断清空变量？
  如果按键没有按下，直接清空变量；若按键按下，则给变量赋值为0xFF（即255）。这样，当键值为255时代表按键未按下，0到7之间则表示按键已按下。



      如何在C文件中声明并定义变量？
  声明变量时，在前面加上EXTERN关键字，并确保声明处的变量类型和名称与定义时一致，不可包含赋值信息。定义变量时需写出变量类型和名称，是否赋值根据实际情况决定。



      如何控制按键判断频率及优化代码流程？
  设定以10毫秒为间隔判断按键状态，并在相应函数中移除已无用的第三步代码，简化流程。



      如何复用数码管显示函数并进行初始化？
  复制之前课程中数码管显示的函数及必要的变量和参数到当前项目中，确保段码和位码正确设置，并在主程序中对数码管进行初始化，一般在中断使能前完成。



      如何处理按键未按下时的数值显示问题？
  在显示函数中，若按键值等于255（未按下），则数码管显示熄灭；否则显示当前按键的实际值（0到7）。



      数码管显示数字时为何会出现闪烁现象？
  这是因为每次函数执行完毕后，在端口模式切换上存在问题，导致在检测过程中受到干扰。解决办法是在函数内部完成端口模式切换后，再添加一行代码将端口模式切回原状态，以避免闪烁现象。



      如何实现一个简易密码锁功能并防止数码管闪烁？
  首先屏蔽数码管显示，然后设置数码管每毫秒切换一次以消除闪烁。接着创建一个数组存储密码，并通过独立按键方式处理连续按键的问题。当按键按下并计数达到5次时，记录下当前按键值并存入数组对应位置。在密码输入完成后，检查数组中的密码是否正确，若正确则显示数字1并重置密码数组，若错误则显示八个横杠。



      密码锁在输入正确密码后为何没有正常显示数字？
  是因为在密码正确的情况下，代码中存在清空操作，应该改为复制当前密码数字到数码管上。同时，如果密码输入错误，也需进行相应的显示处理。修正这些逻辑后，密码锁即可实现循环输入验证，并在密码正确时正常显示数字。






mcust***

第十二集 复位系统



    在产品设计中，如何处理设备出现未知错误的情况？
  在产品设计时，为了应对设备可能出现的未知错误或奇奇怪怪的问题，可以设计一个复位按键。当设备出现问题时，用户可以通过复位按键重启设备，使其恢复正常运行。此外，单片机内部也集成了一个强大的复位系统，包括上电复位、低压复位、复位脚中断和看门狗复位，这些复位机制可以确保系统处于确定状态，避免不确定行为，并帮助初始化系统和保证程序从正常运行的地方开始执行。

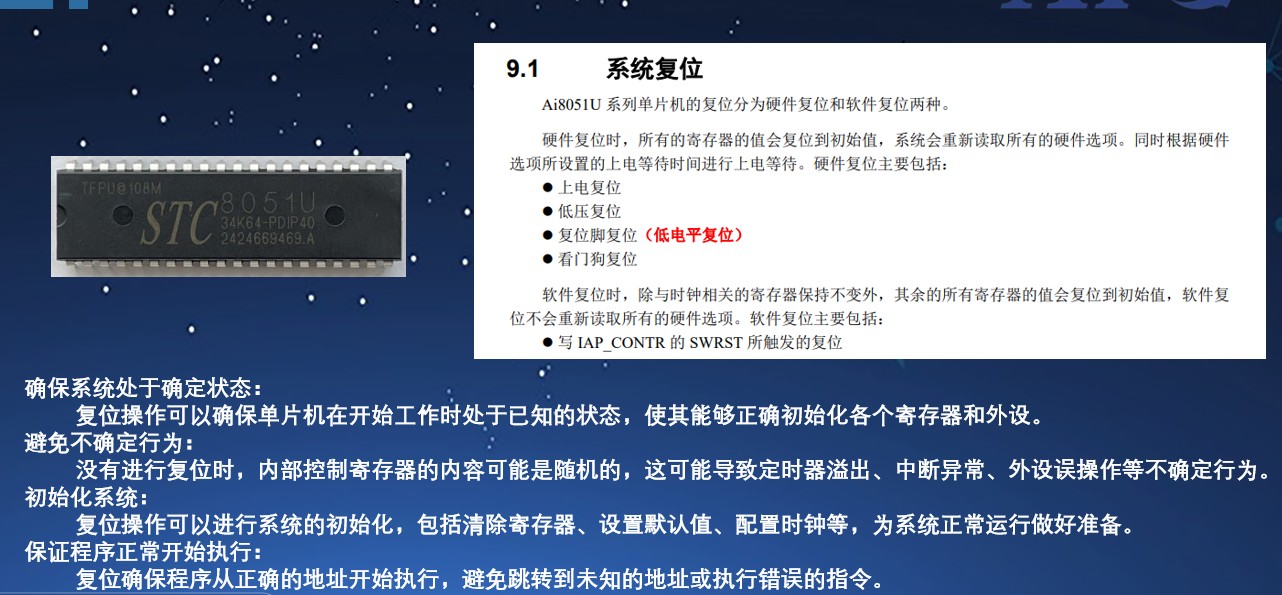

      单片机内部复位系统的作用是什么？
  单片机内部的复位系统主要有四个作用：一是确保系统能及时从非正常状态（如外设工作不正常）中恢复；二是防止因操作不当导致的不确定行为，例如避免死循环；三是用于初始化系统，如密码锁断电后需要清空密码；四是保证程序能从正确的位置开始执行。

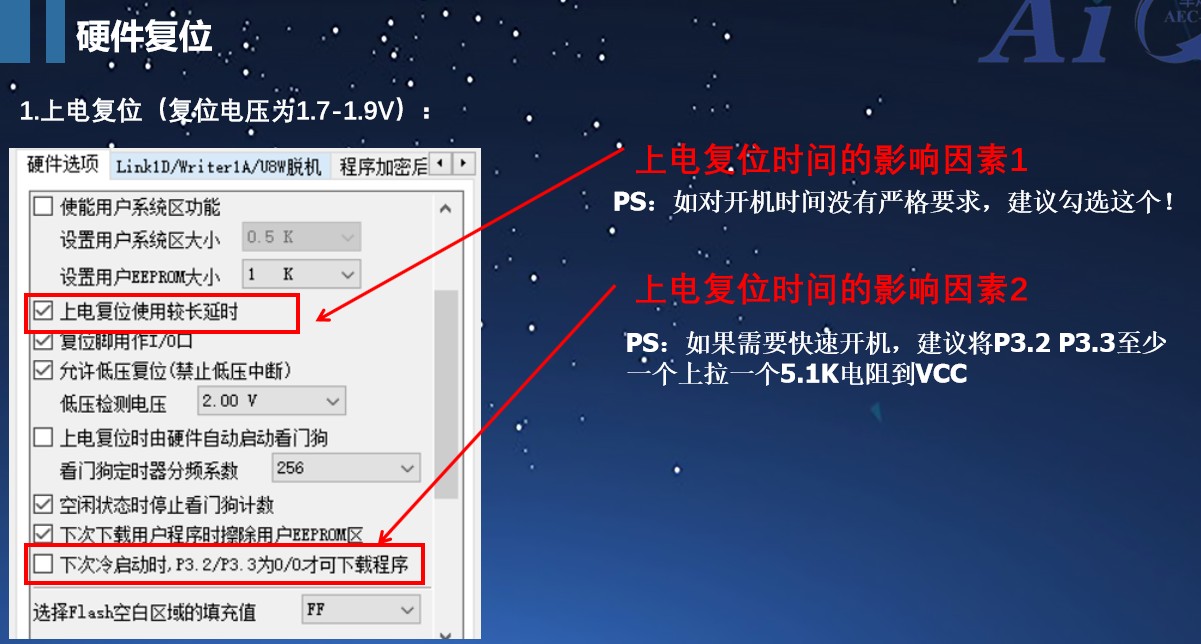

      上电复位是如何实现的，有哪些影响因素？
  上电复位是通过单片机内部集成的一个电路实现的，当VCC电压在1.7到1.9伏之间时会触发复位。上电复位时，会有个较长的延时（默认为100毫秒左右）以确保复位效果。如果对开机时间有严格要求，可取消勾选相关选项，并在P32或P33引脚上添加一个至少10K的上拉电阻，这样可以在几十毫秒内完成复位。

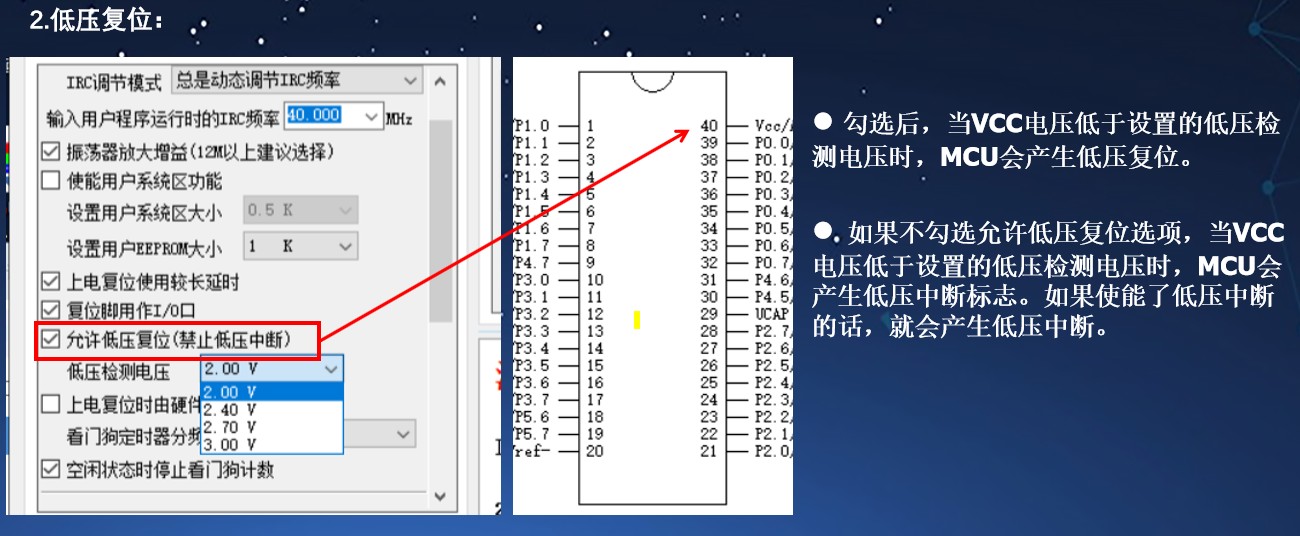

      低压复位是如何工作的，它的触发条件是什么？
  低压复位也是由单片机内部电路实现的，主要检测VCC电压。当电压低于设定值时（例如选为2.4伏），单片机将立即复位。如果勾选了相关选项，则当电压低于设定值时会产生中断，而非直接复位。在低压状态下操作掉电保存的数据可能会导致数据乱码，因此不建议在此时进行此类操作。

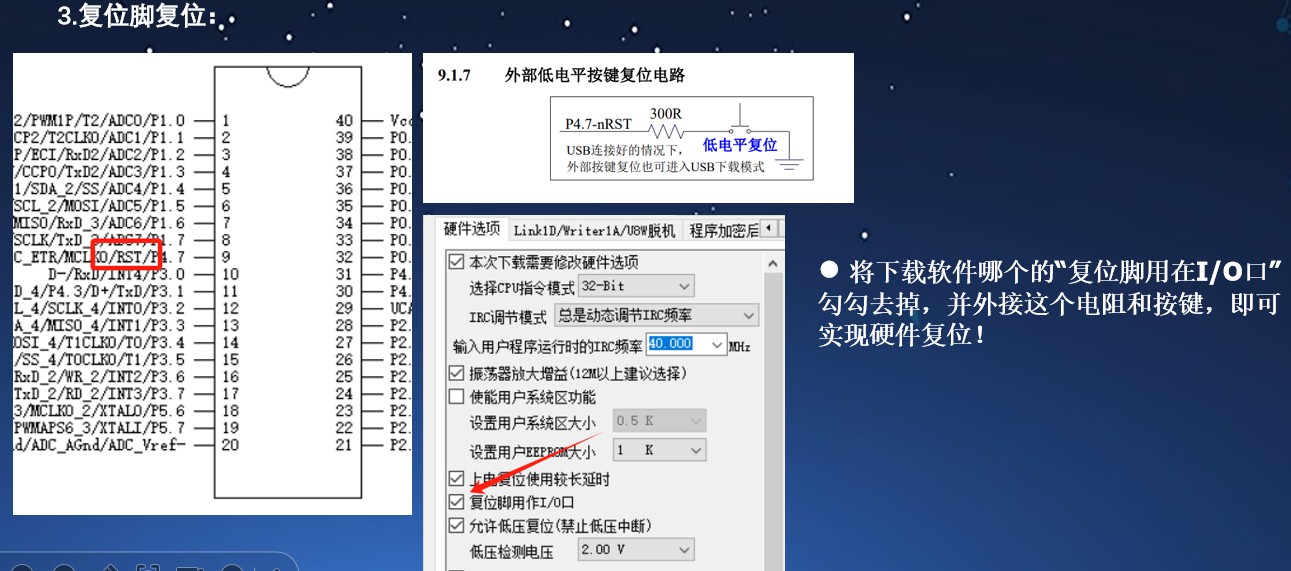

      复位脚中断（RST引脚）的作用及使用方法是什么？
  复位脚中断（RST引脚）是一个常见的单片机复位方式，通过在该引脚上连接一个300欧的电阻和按键，按下按键即可产生低电平进行复位。默认情况下，此引脚是关闭的，若要使用复位功能，需要去掉默认勾选，确保RST引脚可以正常触发复位。




      看门狗复位功能在系统中的作用是什么？
  看门狗复位功能是为了确保系统在一定周期内能够自动清空，防止程序死机时无法正常清零计数器。通过设置一个计数器在启动后不断累加数值，当数值超过预设值时，系统会自动复位。这样可以保证系统在出现异常情况时能够重新启动。




      如何通过看门狗实现类似“人机交互”的场景？
  就像人与人之间的交流一样，如果长时间无响应，则会触发报警或发送状态消息。在这个例子中，看门狗会在一定时间内（例如2小时）未收到信号时触发复位，以此来模拟类似人机交互的应用场景。

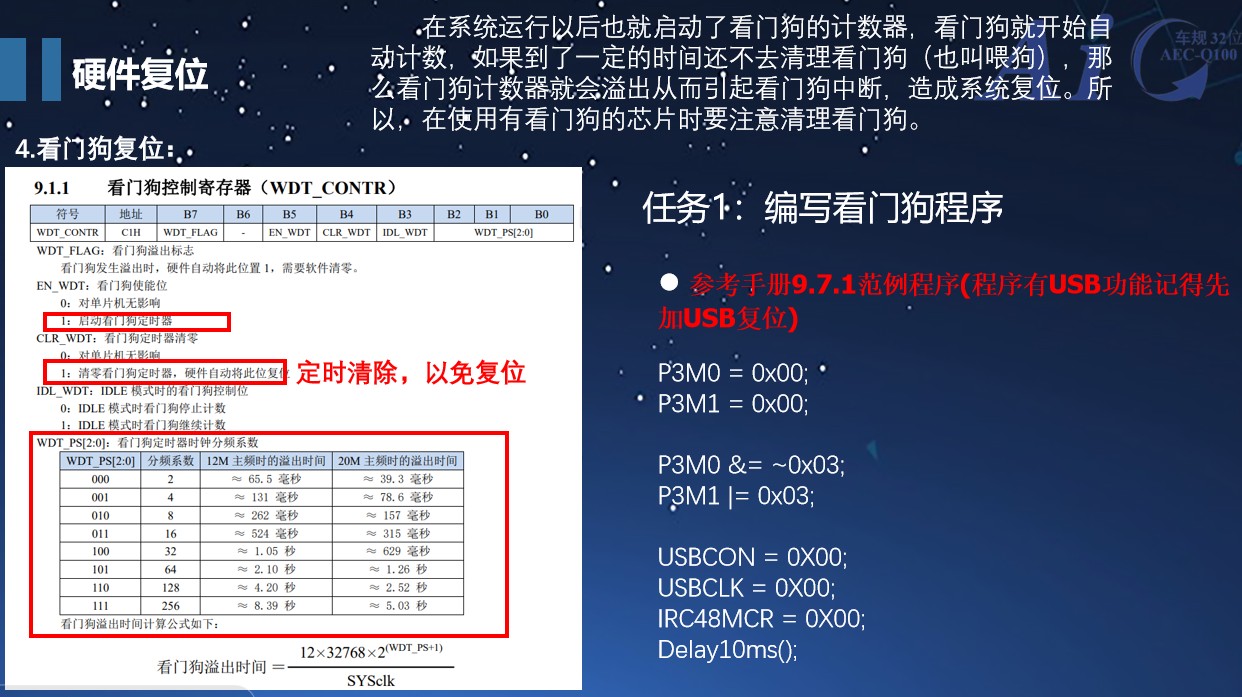

      如何配置看门狗程序并确保USB功能正常复位？
  在编写看门狗程序时，首先需要参考手册中的9.7.1范例程序，并确保在有USB功能的情况下添加相应的复位程序。具体操作包括设置看门狗溢出时间寄存器WDT_CONTR，并确保ENWDT位为1启用看门狗功能。此外，还需编写清空看门狗计时器的代码，例如将地址写为0X24，并根据系统主频计算超时时间。



      如何将USB复位功能集成到初始化函数中？
  为了实现USB复位效果，可以在系统初始化函数中增加一串代码，使用USB复位命令0X34，并添加10毫秒的延时（用软件延时工具生成）以确保USB能有效断线并复位。这样，每次系统初始化时，USB也会自动进行复位操作。



      如何配置并使用看门狗WDT实现系统复位？
  在编程时，通过设置IAP（看门狗复位指令）为WDT_CONTR等于0X24来启动看门狗，并在特定条件下（如0.5秒内未执行特定函数）触发复位。同时，可以增加一个验证机制，例如监控P33按钮，只有在按下超过0.5秒后，看门狗才会有效复位。




      如何解决编译错误并确保程序的正确运行？
  当出现编译错误时，需要检查并复制缺失的函数到相应文件中，确保所有函数完整无误后重新编译。一旦编译成功且无警告或错误，即可进行下载程序到单片机中，通过观察摄像头中的程序运行状态来验证复位功能是否正常工作。



      软件复位是如何实现的？有哪些应用场景？

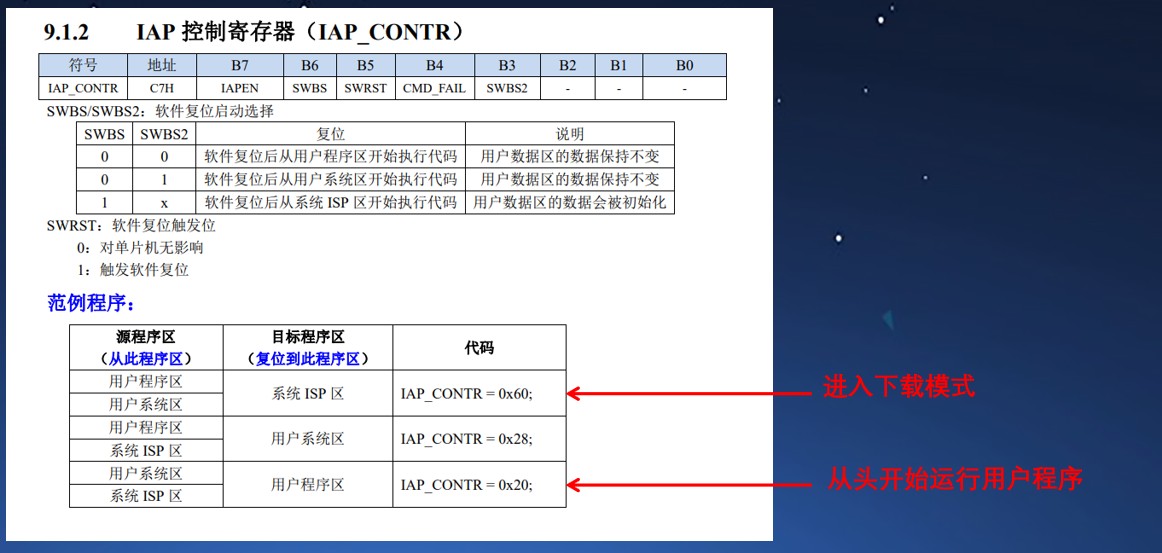

  软件复位主要通过修改寄存器值来控制不同操作。例如，写入0X60可进入下载模式，而0X20则从程序头开始执行。在不停电下载过程中，单片机会在底层库中执行特定代码以实现软件复位，使得在按压特定按钮组合后能跳转到下载模式或重启用户程序。此外，还可以通过软件复位（0X60）更新外壳不可见的内部程序，或者通过硬件复位（0X20）进行程序重启。



      如何判断并处理单片机出现的问题？
  若单片机出现异常问题，首先应确认软硬件没有损坏，并检查程序是否能正常运行。在程序能正常运行时，可以通过硬件复位电路或软件复位（如0X60或0X20）进行复位测试。如果复位后程序仍然不正常，可能是由于程序存在bug导致，而非复位电路故障。因此，在分析问题时，要确保前提条件是软硬件完好无损，且程序在未作任何更改的情况下突然出现异常。



mcust***

第十三集 外部中断

                在做某件事情时，如何处理突然出现的紧急事件？
  当在进行某项活动（如洗衣服）时，若遇到紧急电话请求，应先放下手中的事情去接电话，处理完后再返回继续原来的活动。这个过程称为中断。



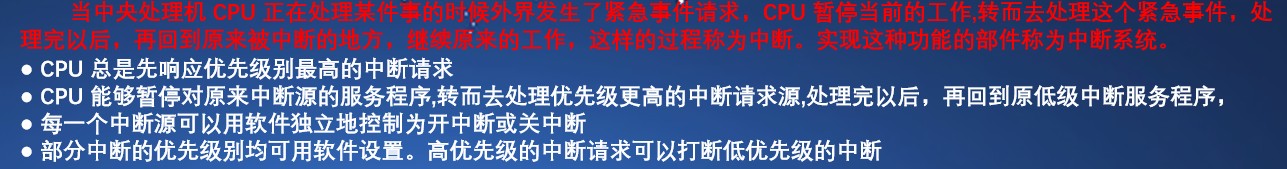

      中断系统的主要功能是什么？中断系统有哪些优点？
  中断系统的主要功能是在CPU正在执行任务时，响应并处理突发的紧急事件。它能够暂停当前程序，转而去处理更高优先级的中断请求，并在处理完毕后回到原程序继续工作。中断系统有四个优点：首先，它总是响应级别最高的中断请求；其次，能暂停原程序并执行更高级别的中断，再返回处理原程序；第三，每个中断源都可以通过软件独立控制开关；最后，中断的优先级可以由软件设置，实现高优先级中断打断低优先级中断。




      外部中断是如何工作的？
  外部中断是由单片机引脚上的外部因素引起电平变化触发的中断。例如，人体检测传感器检测到有人靠近时，会发送一个信号变化，单片机捕获到这个变化后，会被打断并执行相应的中断程序，如楼道灯自动开启，然后再执行原程序。这便是外部中断的工作原理。

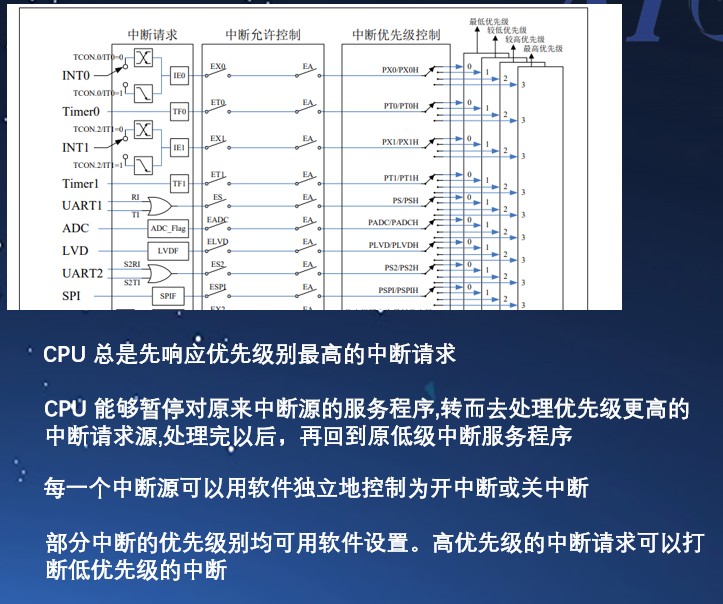

      为什么CUPU总是响应优先级最高的中断请求？
  CUPU从优先级最高的中断请求开始响应，优先级越高的中断请求其次序越小。例如，int 0的优先级高于USB和UART3中断，因此在正常情况下会先响应int 0中断请求。




      如何理解中断的优先级排列规则？
  中断的优先级按照表格中的次序排列，数值越小代表优先级越高。尽管默认情况下是按此顺序排列，但也可以通过软件手动修改中断的优先级。

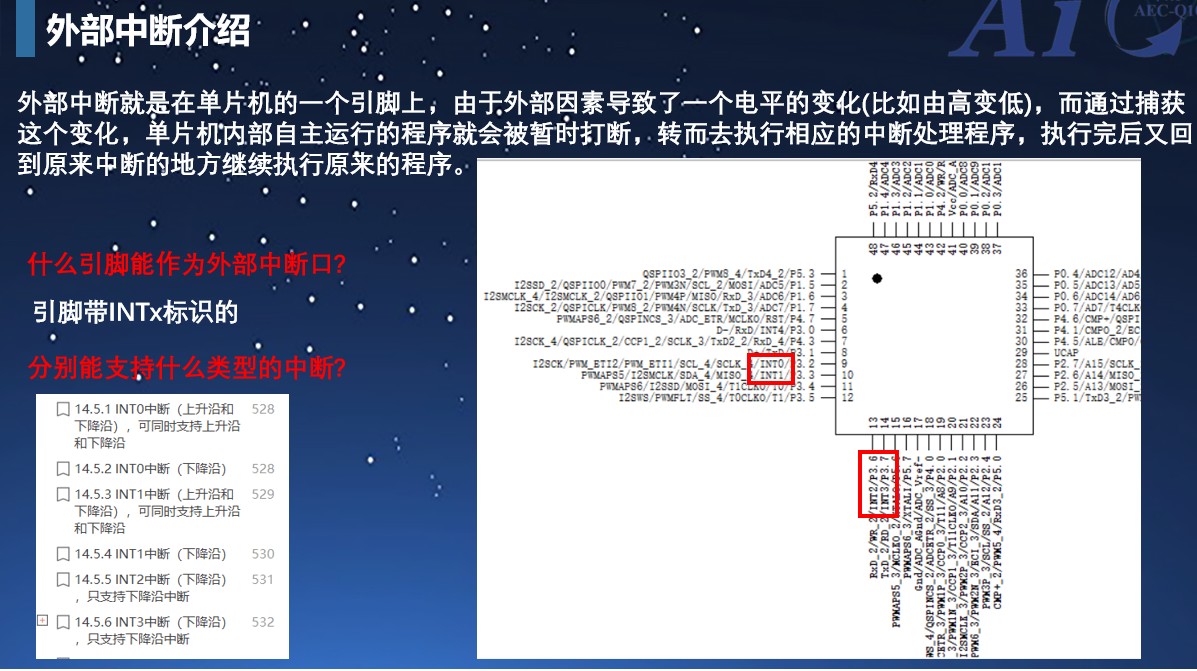

      单片机实验箱上的48条引脚都能作为外部中断口吗？不同的外部中断引脚支持什么样的中断类型？
  不是所有的引脚都可以作为外部中断口，只有那些带有INTx标识的引脚才能作为外部中断口。Int 0和Int 1支持上升沿和下降沿同时触发，而Int 2和Int 3只支持下降沿触发，并且它们之间不能配置为单独的上升沿检测。

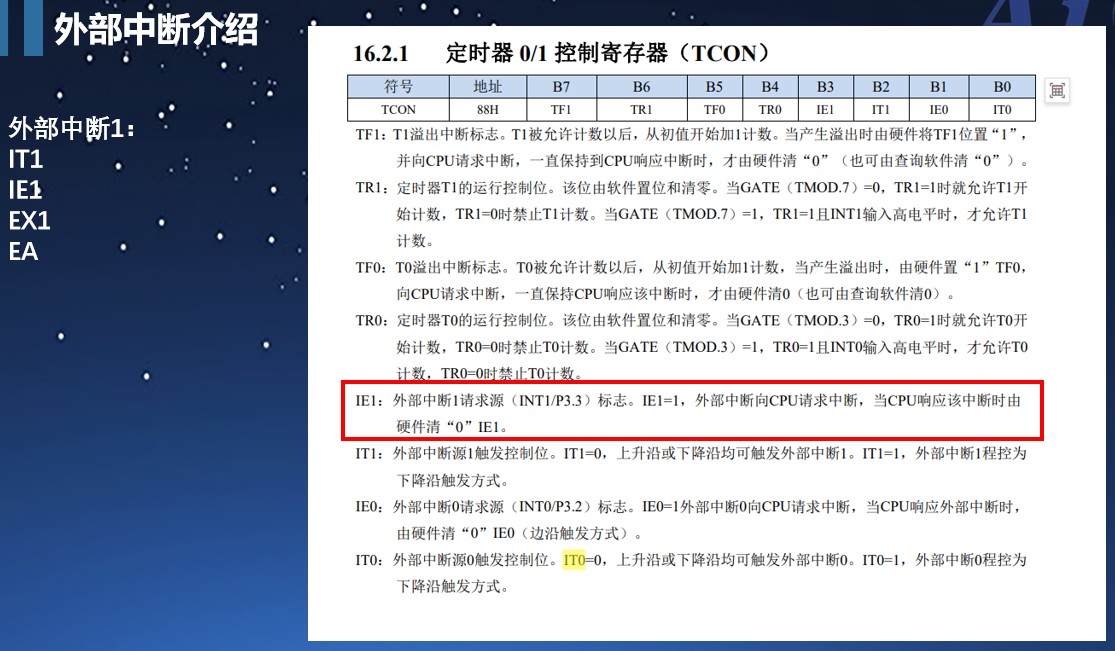

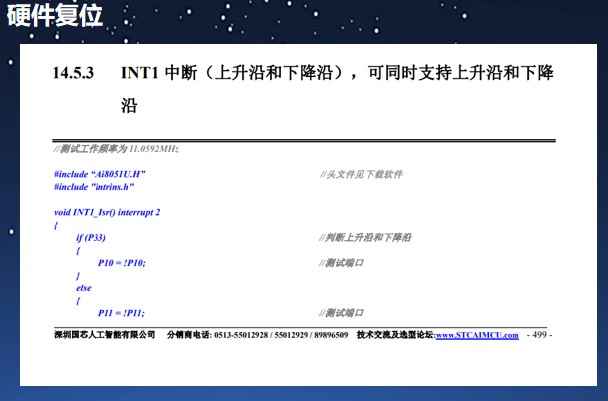

      如何通过寄存器控制外部中断的触发类型？
  通过IT0和IT1寄存器配置上升沿、下降沿或两者同时触发。当IT0或IT1等于0时，引脚在电平变化（上升或下降）时会触发中断；当等于1时，仅在电平下降时触发中断。



      外部中断2和外部中断3的情况是怎样的？
  外部中断二和外部中断三均只能检测下降沿触发，并且它们的优先级是最低的，无法更改中断优先级。



      如何配置外部中断1的具体步骤是什么？
  配置外部中断一时，需要在相应的寄存器中设置IT1的值（0表示上升下降沿，1表示仅下降沿），然后确保EX1开关处于开启状态以允许中断。同时，根据实际需求配置中断处理程序，并注意正确填写中断向量号（IVT号）以确保中断的正确触发和处理。




      打开外部中断后，如何进一步进行中断处理？
  在触发中断后，IEE中断请求标志会被置位，若EX0或EX1开关打开，则会触发中断服务函数执行，进行中断处理。其中，EX0控制是否允许中断，EA控制总中断是否启用。



      如何初始化外部中断1并使其在发生中断时执行特定功能？
  首先，需要配置外部中断一的初始化，包括设置IT1等于1来开启中断允许。然后，在主函数中编写中断服务函数，例如命名为INTERRUPT-2，它接收一个参数并返回值。在这个函数内部，可以进行诸如LED端口状态取反等操作。一旦外部中断发生，系统会自动调用这个预设的中断服务函数进行处理。



      如何利用外部中断实现对P00端口LED灯的定时取反操作？
  为了实现P00端口LED灯每3秒钟取反一次，首先关闭其他干扰程序（如看门狗和用户程序），并在主函数中编写一个LED状态取反的代码片段，例如使用P00 = 非P00指令，并配合延时函数（如延时3毫秒）来达到每3秒取反一次的效果。通过中断服务函数，确保在中断发生时能立即执行LED状态取反操作。



      外部中断与普通按键查询相比，在处理事件时有何优势？
  外部中断的优势在于其能够实时响应并打断正在执行的程序，执行中断服务函数，从而实现对外部事件的快速响应。比如，在雕刻机保护系统中，若无外部中断，当激光头功率较大时，若操作人员的手在机器工作时伸入雕刻范围，由于程序一直在执行，可能无法及时切断电源进行保护。而通过外部中断，一旦检测到异常情况，能立即触发并执行相应的保护措施，如切断雕刻机电源，大大提高了安全性。



mcust***

第十四集 IO中断（所有普通IO都支持的“外部中断”）

            如何开启IO中断的使能？
  要开启中断，需将对应端口的中断使能位置1，例如要开启P00端口的中断，就将B0位置1。

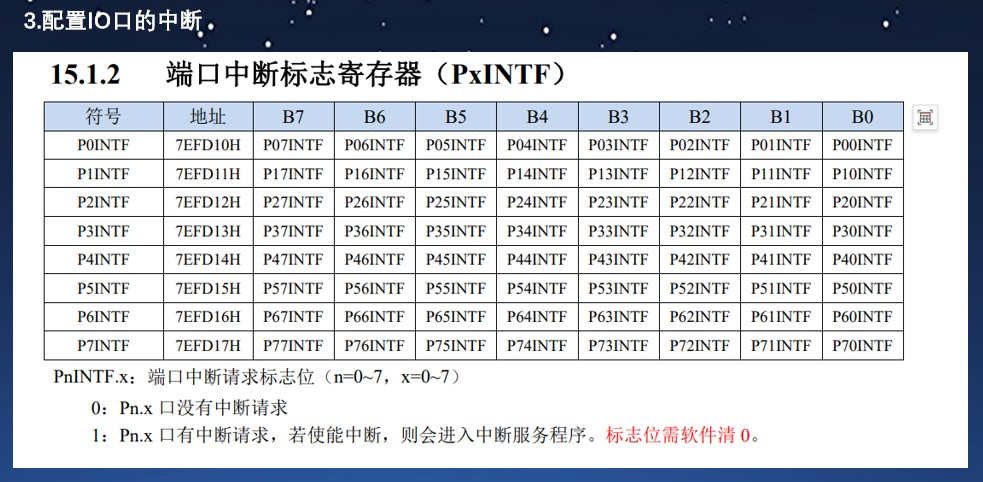

      如何判断中断是否发生？
  当触发中断后，相应的中断标志位寄存器中的对应位会被置1，表示有中断请求发生，这时就可以进入中断处理程序。



      IO中断和外部中断在支持的引脚上有什么不同？IO中断有哪些优点？
  外部中断仅支持特定引脚（标有RNT等标识的引脚），而IO中断则支持所有IO口，并且每组IO都有独立的地址和中断向量号，可以对任意引脚进行配置触发中断的模式。IO中断的优点在于支持所有IO口，并允许对任意引脚进行上升、下降、低电平或高电平等多种触发模式的配置。



      IO中断相比外部中断有哪些缺点？
  IO中断的唯一缺点是只能支持一种中断模式（如上升或下降沿），而非同时支持零和一个状态变化。解决办法是通过两个IO口分别实现双边沿检测。

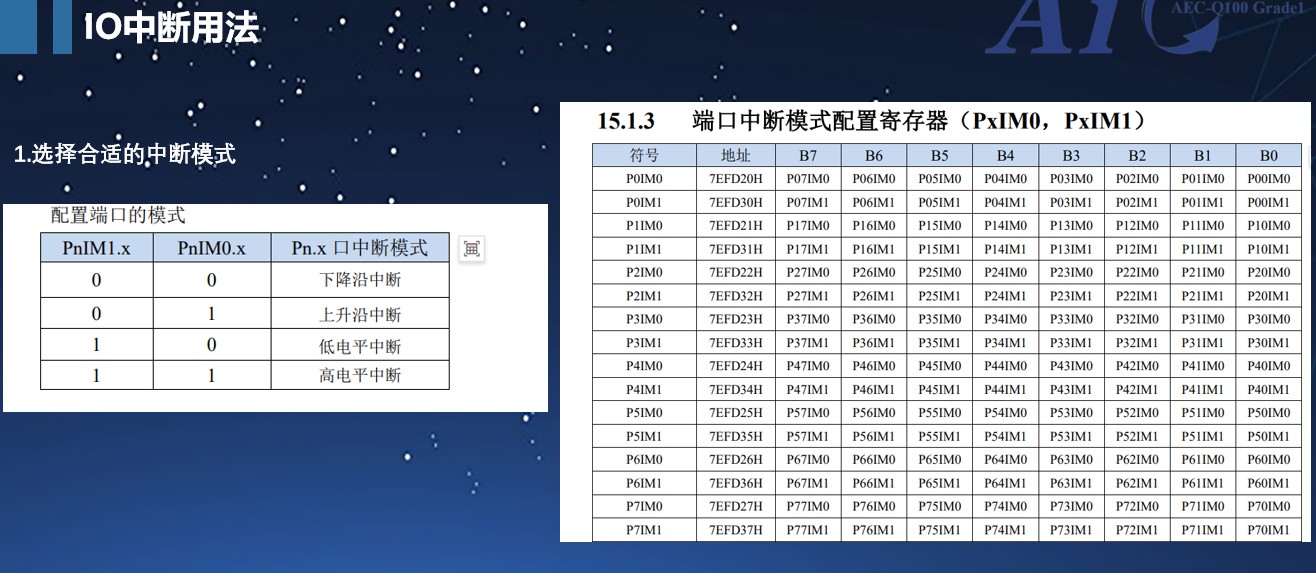

      如何设置IO中断的模式？
  通过寄存器中的PNIM1和PNIM0位来设置中断模式，其中M1和M0组合代表下降沿或上升沿中断，具体配置时需要参考端口和位号。

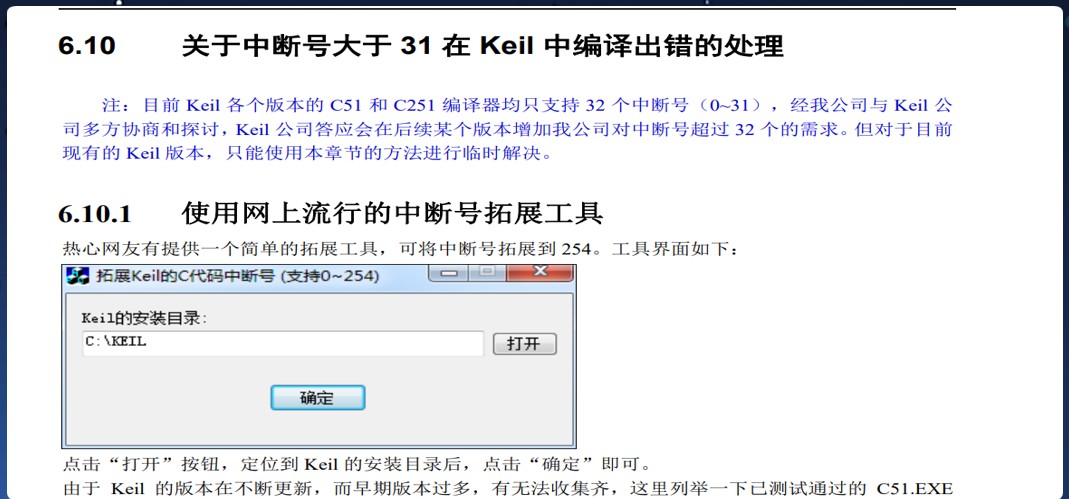

      对于高序列号的中断处理，有什么解决办法？
  对于中断序列号超出常规范围的情况，可以使用中断号扩展工具或者直接使用手册中提到的空中段跳转方法来处理。推荐使用中断号扩展插件，安装和使用都很方便。




      如何配置P3端口的下降沿中断？
  要配置P3端口的下降沿中断，首先需要初始化P3端口，设置其模式为IO中断，并指定为下降沿触发。具体操作是通过设置P3IM0和P3IM1寄存器来实现，将它们都设置为0X00以启用下降沿模式。此外，虽然这里将P3整组端口都设为了下降沿模式，但并不会影响到单个引脚（如P33）的中断启用状态，因为还需要通过P3INTE寄存器中的特定位（例如P33对应0X08）来单独启用该引脚的中断功能。

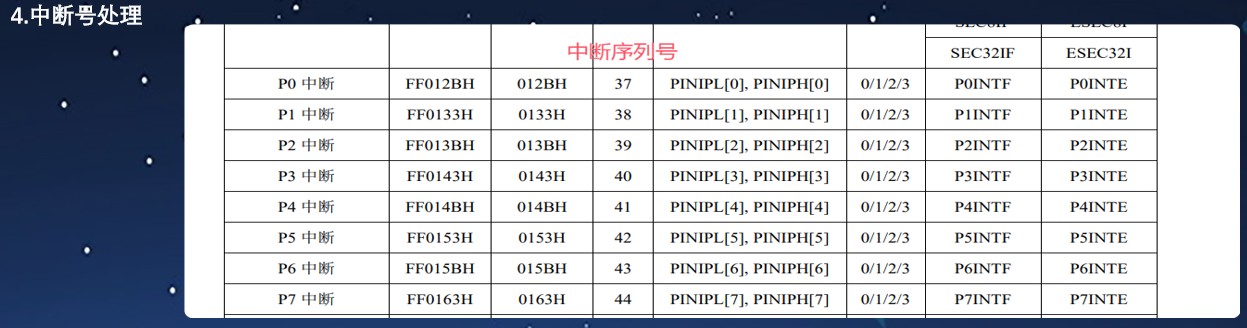

      如何确定并使用P3端口的中断号？
  在系统中，P3端口的中断号是40。通过查看IO中断系统，可以找到对应的中断号，并利用这个中断号进行正确的中断跳转。在编程时，可以根据中断号调用相应的中断处理函数。



      如何处理P3端口的中断触发并区分是哪个具体引脚触发的？
  在处理P3端口的中断时，需要先读取P3INTF寄存器来判断哪个端口触发了中断。虽然本例中采用的是整组端口中断，但可以通过读取相应寄存器的值并进行位操作来确定是哪个具体引脚（如P33）触发了中断，然后进行相应的逻辑判断和处理。

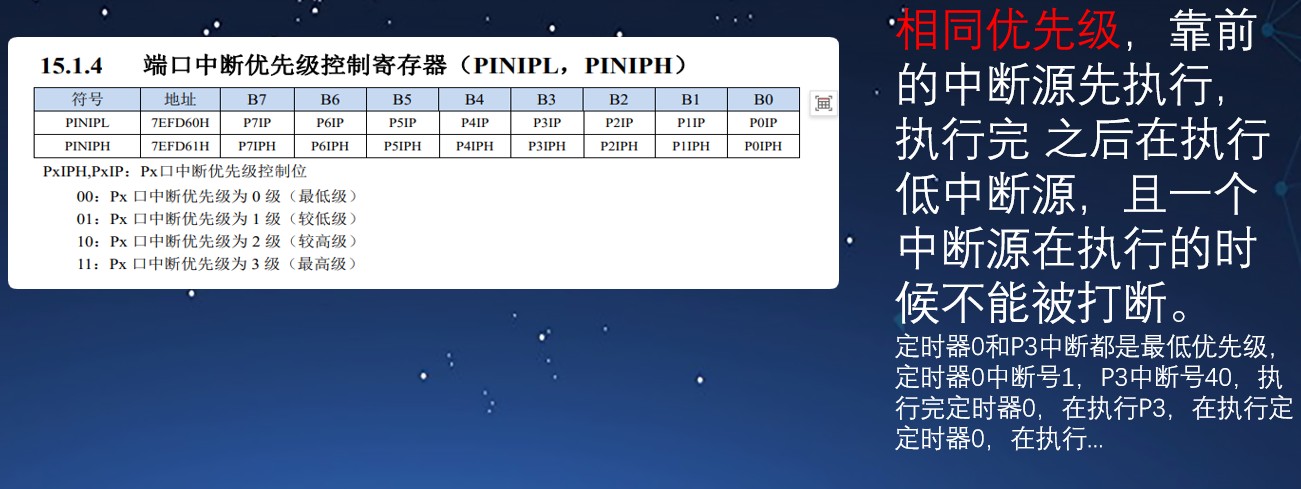

      如何配置IO中断的优先级以及如何验证其优先级设置？
  通过PINIPL和PINIPH寄存器可以配置IO中断的优先级，其中00代表最低级，11代表最高级。为了验证优先级设置是否正确，可以编写代码同时测试P3和P4端口的中断，如果优先级配置得当，则应先响应优先级较高的P3端口中断。在实际应用中，根据需求配置不同的中断优先级，可以实现对不同中断请求的灵活响应控制。




      在P3端口的中断编写中，如何根据端口和中断号进行初始化？
  对于P3端口的中断编写，首先需要将P改为4，因为P3是P4的前一个端口，而端口中断号则要连续编号，例如P4.7对应的中断号为41。初始化时，需要修改相关寄存器，确保P4.7的端口得到正确配置。



      如何修改中断触发条件并保持中断持续触发？
  要将上升沿中断改为低电平中断，只需将对应端口的值改为全1（如P1口为FF，P2口为00）。这样，只要该端口保持低电平，中断就会持续触发。



      如何配置P4和P3端口的中断优先级，以便高优先级中断能打断低优先级中断？
  通过设置P4和P3端口的中断优先级寄存器（如PINIPL、PINIPAR）为最高优先级（0X110或直接写入1左移四位），确保P47中断高于P33中断，从而实现高优先级中断打断低优先级中断的功能。



      在实际应用中，如何规划和调整中断优先级以应对不同场景需求？
  单片机有多个中断，根据实际需求可以规划中断优先级，有四个优先级等级。紧急程度高的中断应配置为最高优先级，而不太重要的中断可设置为较低优先级，这样既能处理紧急情况，也能保证其他任务的执行。例如，在实验中，P5端口的中断可能需要打断P3或P4的中断，这时就需要合理规划中断优先级来实现这一功能。



mcust***

            第十五集 定时器做计数器

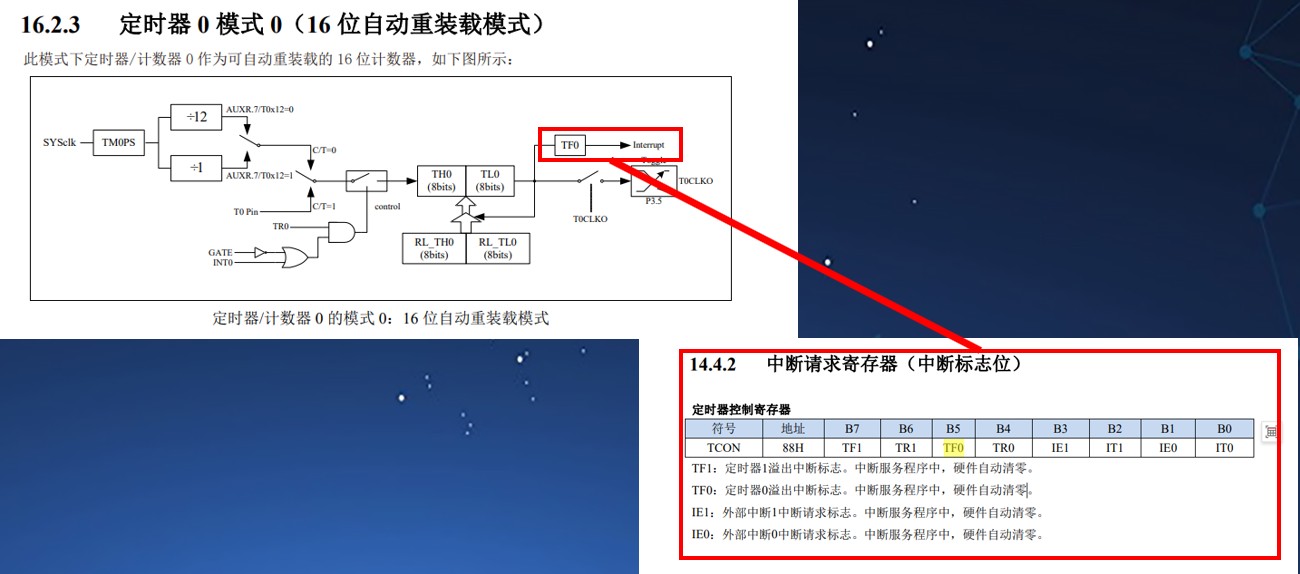

在编程实现定时器计数功能时，如何处理中断请求和计数值？
  定时器的另一个作用，即计数器功能。在编程中，当定时器计数值溢出时会产生中断请求。我们需要用一个变量来记录每次溢出的计数次数，以便计算总的脉冲次数。同时，可以通过检查中断请求标志位来确定是否需要进行中断处理。最后，编写程序以实现定时器一每接收到十个脉冲就中断一次的功能。



      计数器如何在单片机中实现计数功能？
  在单片机中，我们使用带有高低电平变化输出的传感器作为输入，当传感器检测到特定事件发生时（如转动一圈、液体滴过等），会输出一个脉冲信号。这个脉冲信号被连接到计数器（一个纯硬件组件）的输入引脚上，计数器会自动累计这些脉冲，从而实现计数功能。计数值会存储在一个寄存器中，方便读取。


      计数器在实际生活中的应用场景有哪些？
  计数器在生活中常见的应用场景包括跳绳比赛计数、水流量监测、光电对射检测物体经过的数量、电容感应检测金属物体接近等。通过这些传感器配合数码管显示模块，可以构建一个脉冲计数器产品。

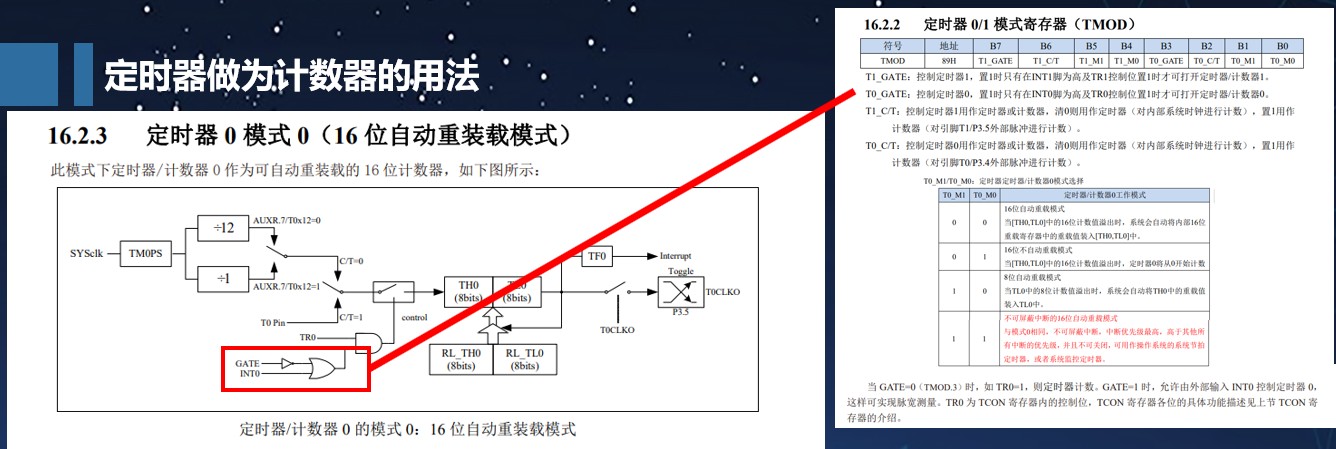

      如何设置单片机中的定时器作为计数器使用？
  首先需要将CT设置为0，并选择适合的引脚（如P3.4或P3.5上的T0和T1引脚）作为外部脉冲输入。然后在模式设置中配置定时器或计数器功能，并确保GATE等于0时启动计数器计数。此外，还需要设置适当的计数模式和溢出中断处理，以便在计数值达到上限时产生中断，方便进行总次数的测量。


      如何配置定时器1作为计数器，并在C文件中引入必要的头文件？
  首先，在C文件中使用15定时器作为计数器，需要包含头文件"TIM.h"。通过调用"tim.h"中的相关函数对定时器进行初始化和配置。

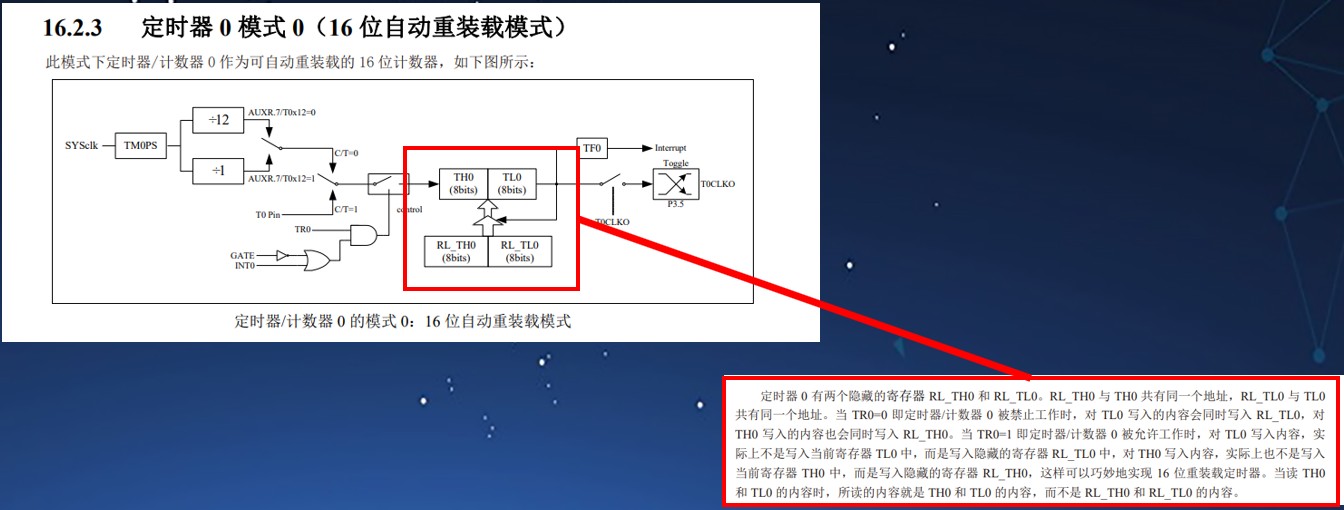

      如何编写初始化定时器1的函数，设置其工作模式？
  初始化定时器1时，需设置其工作模式为16位自动重载模式，即设置TMOD寄存器中的M1和M0位为零。此外，还需要配置其他寄存器如T1GATE和TR1，确保在GATE等于0的情况下启动定时器，并通过设置ET1为零来正式开启中断功能。




      如何通过宏定义实现每十个脉冲产生一次中断？
  为了实现每十个脉冲中断一次的目标，可以在代码中定义一个宏常量count_limit，设置其值为10。然后利用65536减去计数次数的方式来模拟十次脉冲后的中断。具体实现是通过计算TH1（高八位）和TL1（低八位）寄存器的初始值，并确保当计数达到预设次数时发生溢出从而触发中断。



      如何配置P35引脚为上拉输入以确保计数器在无输入时保持高电平状态？
  由于计数器使用的是P35引脚，因此需要在高级配置中启用P35的上拉电阻，选择NNF选项并勾选相应的引脚，同时打开内部4.1K欧姆的上拉电阻，确保计数器在没有输入信号时能维持高电平状态。



      在主函数中如何实现中断服务函数，并定义计数变量count1？
  在主函数中复制一份中断服务函数，并将其针对定时器1进行修改，将中断号从0改为3。同时定义一个32位的计数变量count1，初始化为0。每当定时器1检测到10个脉冲后，count1的值加1，以此达到每十个脉冲记录一次计数的目的。



      如何编写并使用用户函数“定时期一计数”以显示计数值？
  首先声明并调用函数定义，在初始化阶段调用该函数，同时关闭与定时器和数码管有关的中断及I/O口。接着编写一个显示函数，利用USB点H中的sag 7函数来显示整数。通过T1计数器的当前值乘以变化数值后加上TH1和TL1的值来获取最终显示的数值，并确保将这些寄存器强制转换为16位数以便正确左移操作。最后，在主程序中设置定时器一的中断和显示函数调用，确保在按下按钮时能正确计数并在数码管上显示。



      为什么要在显示函数中减去65326？
  因为定时器的初始值是从65535开始计算的，当计数达到65535时会溢出到0。因此，为了得到正确的计数值，需要从计算结果中减去65226，确保每次计数都是相对于65536的递增数值。



      为何需要对TH1和TL1寄存器进行强制转换为16位数的操作？
  因为TH1和TL1都是八位寄存器，若直接对其左移八位，则第八位会变成零。通过强制转换成16位数，可以确保左移运算后的结果包含了原本的高位数值，从而准确获取TH1和TL1的当前值。



      如何在实际编程中正确配置定时器一的计数器和中断？
  在编程时，确保T1作为外部中断触发器，设置ET1和TR1为1启动定时器E。在测试程序功能时，注意观察数码管是否按预期显示计数值，及时修正代码中的错误（例如，将ET1和TR1的初始值从0修改为1）。最后，确保所有配置都已正确无误后，进行编译、下载并观察仿真调试接口中的运行状态，验证定时器一计数功能是否正常工作。



      如何通过传感器实现计数功能，并举例说明其应用场景？
  在本次演示中，我们首先通过选择正确的串口（如com 3）来接收数据，确保通信正常。然后，通过按压特定按键来触发摄像头对准物体进行识别。当按键被按下时，计数功能开始工作，连续记录数值，例如本例中记录了从11到22的计数过程。这个计数功能在非按键抖动情况下非常稳定，适用于多种传感器，如霍尔传感器，可以应用于自行车里程表、设备动作次数统计、水流量计算等多个领域。



      如何利用霍尔传感器测量轮子转速及计算行驶距离或其它物理参数？
  在实际应用中，将霍尔传感器安装在自行车或其他交通工具上，可以检测轮子每转一圈产生的脉冲信号。结合轮径信息，即可计算出车行距离。同样地，也可以用于监测设备运行次数、水流量等物理参数，只需确保传感器能准确响应目标动作即可。



      如何计算int一引脚低电平脉冲宽度，并通过按键模拟实现计时功能？
  为了测量int一引脚的低电平脉冲宽度，可以采用定时器计算器工具，设定一个100微秒的技术周期进行计数。当引脚检测到低电平时，开始计数；当引脚变为高电平时，停止计数，从而得出低电平持续的时间。技术周期越短，计时精度越高。通过编写相应的代码，利用定时器一的中断功能，在按键按下和松开时分别启动和停止计时，并用静态变量存储累计的计数值，最后将计数值显示出来。



      如何使用程序实现对按键按下次数的计数，并在按下松开后保存计数结果？
  在编程时，可以通过检测P33引脚电平变化，每当按键按下时，计数变量加1；当按键松开时，该变量清零。为了实现计数结果的保存，设置一个判断条件，当变量大于零时，将其值赋给中间变量，然后清空变量。这样，在每次按键按下与松开之间，程序会记录下一次有效的按键操作的时间，并在按键释放后显示累计计数值。



      如何在屏幕上以更直观的方式展示按键按下时间，并实现小数点显示功能？
  通过右键操作或直接查看USB日志，可以调整显示设置，将整数转换为小数点格式。具体做法是先将计数值转换为浮点数，然后除以10以增加一位小数，接着保留七位整数和一位小数，最终以字符串形式显示出来，这样就能清晰地看到按键按下时间的精确值，包括小数点后的部分。
