使用I/O和R-2R电阻分压实现DAC的经典线路图

国学*** · 发表于 2022-11-24 09:48:48

STC8H系列数据手册：https://www.stcai.com/filedownload/631007

国学*** · 发表于 2022-11-24 09:51:08

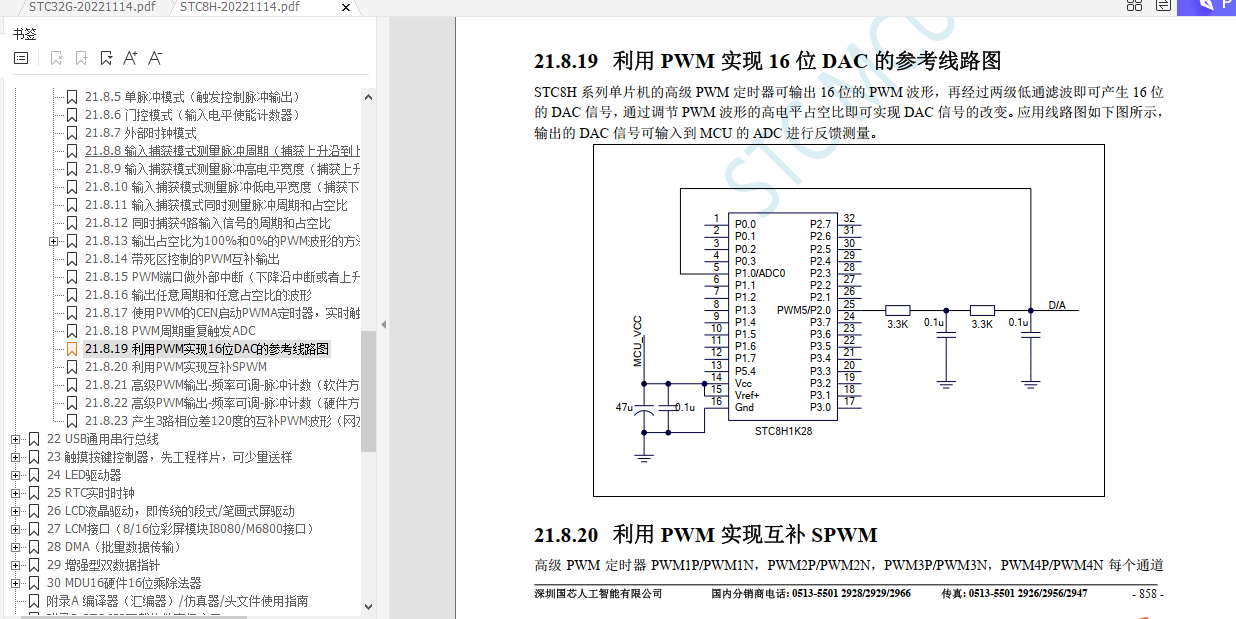

同时推荐利用PWM实现16位DAC的参考线路图
STC8H/STC32G系列单片机的高级PWM定时器可输出16位的PWM波形，再经过两级低通滤波即可产生16位的DAC信号，通过调节PWM波形的高电平占空比即可实现DAC信号的改变。应用线路图如下图所示，输出的DAC信号可输入到MCU的ADC进行反馈测量。

wjhh*** · 发表于 2022-11-24 11:37:59

R-2R方法转换精度要受限于电阻精度，不如PWM方法吧？

国学*** · 发表于 2022-11-24 14:24:44

wjhh*** 发表于 2022-11-24 11:37
R-2R方法转换精度要受限于电阻精度，不如PWM方法吧？

这个要看需求吧，肯定这个利用PWM实现的精度会高一点

mcu*** · 发表于 2022-12-4 15:34:30

看到这个电路，想起了数字电位器芯片，256级，IIC通讯，带掉电保持。

神*** · 发表于 2022-12-5 11:16:33

用STC的MCU 自带的12位高精准ADC来控制精度，搭个12位，14位，16位的电阻分压DAC，达到10位/12位，是很轻松的事

crcc*** · 发表于 2022-12-6 08:10:22

16位的电阻分压DAC.有没有STC示例?

梁*** · 发表于 2022-12-6 16:52:15

crcc*** 发表于 2022-12-6 08:10
16位的电阻分压DAC.有没有STC示例?

16位的DAC就是用两组8位IO组成16个输出接R-2R输出，由于电阻精度、电源精度和噪声的影响，太高的分辨率没有意义，一般超过12位的意义不大。

他山*** · 发表于 2022-12-11 10:38:33

芯片内部为什么不集成DAC呢?专利原因吗？

神*** · 发表于 2022-12-11 12:55:34

DAC, OPA/PGA 都已设计好，最后制图阶段，后续有应用场景就会放进去
