ai8051U视频学习打卡

wosh***

之前有学习过 stc89c52rc这个芯片 自己做了一些有趣的小项目 这次又想做 一个新的项目 因为知识量不够 就来论坛学习 没想到现在stc已经发展的这么牛了 真的非常开心和为祖国自豪

刚好看到有活动 而且我确实也需要学习这个芯片 简直事太棒了 我看是要先学3课再申请试验箱

特此前来学习并且打卡

开头那句话真的非常振奋人心

哪怕梦想让我们拼的遍体鳞伤！这一次我们也要勇往直前！

交流Q群：884047237

第一课 简单功能展示和简介

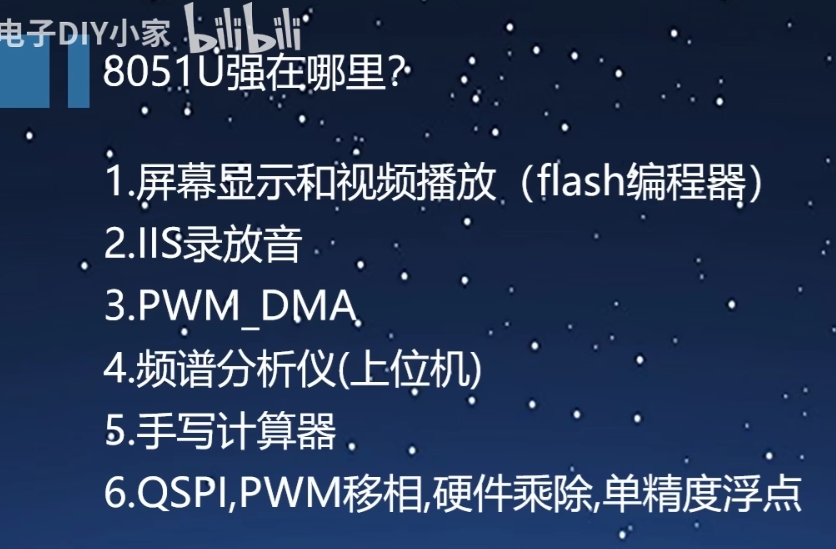

主要特点如下

1屏幕显示和视频播放 优化QSPI和Flash读写功能
可以让图像刷新非常快 可以播放视频 非常连贯

具体操作看 图3图4

2 I2s的录放音功能做全了

3PWM_DMA 更好的兼容了
可同时控制1000多颗2812的灯

4频谱分析仪 有了硬件浮点乘除单元可更好的实现
用I2s的录放音实现主要是运算非常快实时显示

5手写计算器
主要是手写输入

6QSPI,PWM移相 硬件乘除 单精度浮点

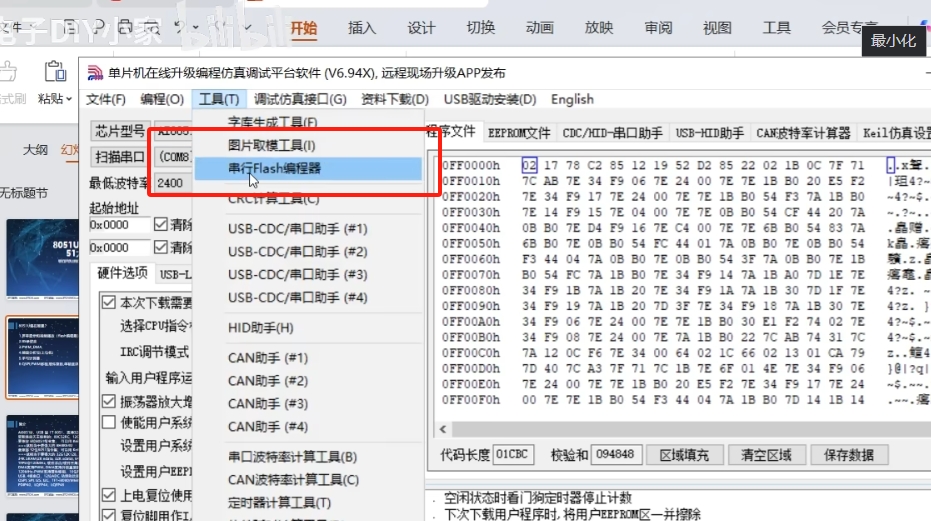

图3 播放flash要选串行flash编辑器

图4 选读取ID然后拆除芯片 点打开多文件 软件就能自动给上传 最后点编程数据

芯片加载程序之后就能自动播放视频了 而且画面还很流畅！

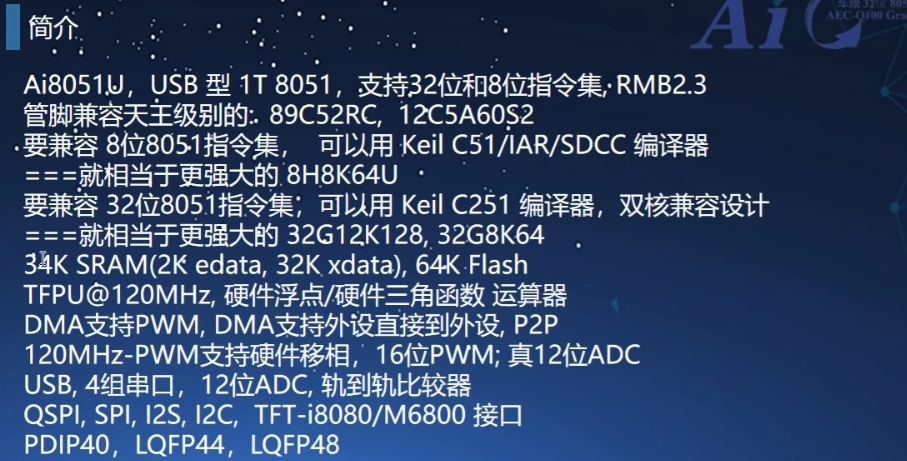

简介如下 我太久没有接触这些了 现在都内置usb了 而且内存和程序存储空间都很大！太方便了！

最后我想问一下 这个丝印上面是 stc8051u 和 ai8051u 有什么区别吗？是不是只是改了一些丝印呢 因为我没有找到 stc8051u的数据手册

tianji***

lgns***

wosh***

学习完了第二课了

还是那句话

哪怕梦想让我们拼的遍体鳞伤！这一次我们也要勇往直前！

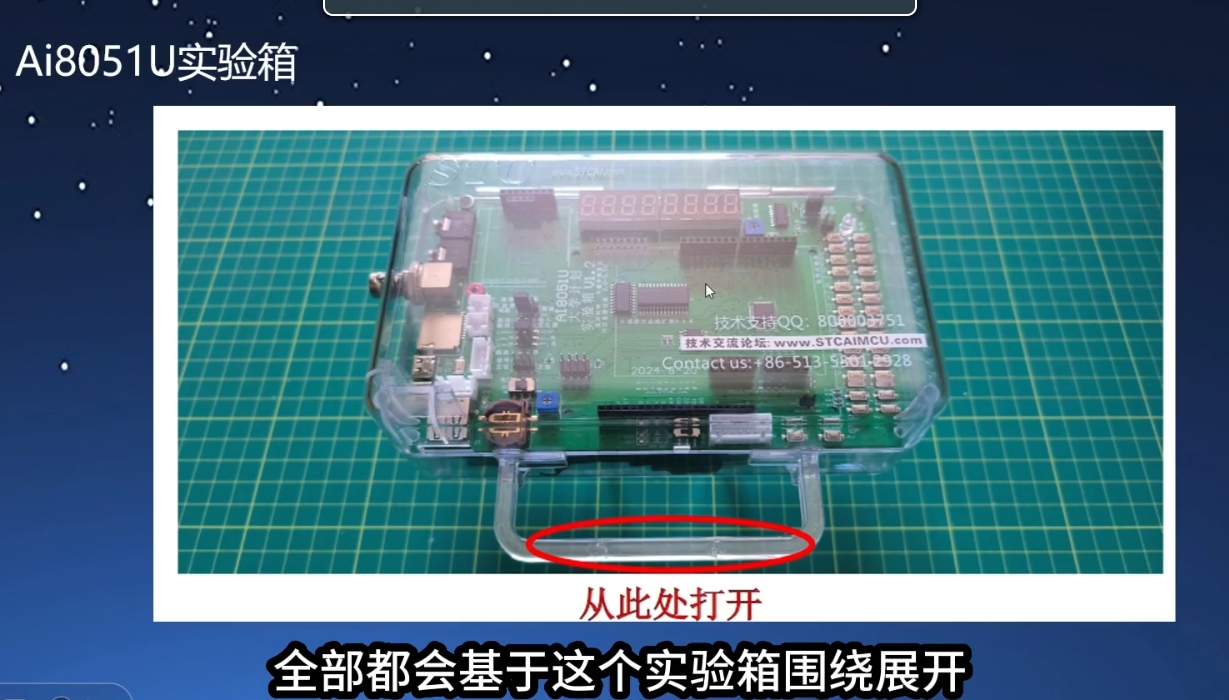

首先看一下 开发板箱的硬件

整体

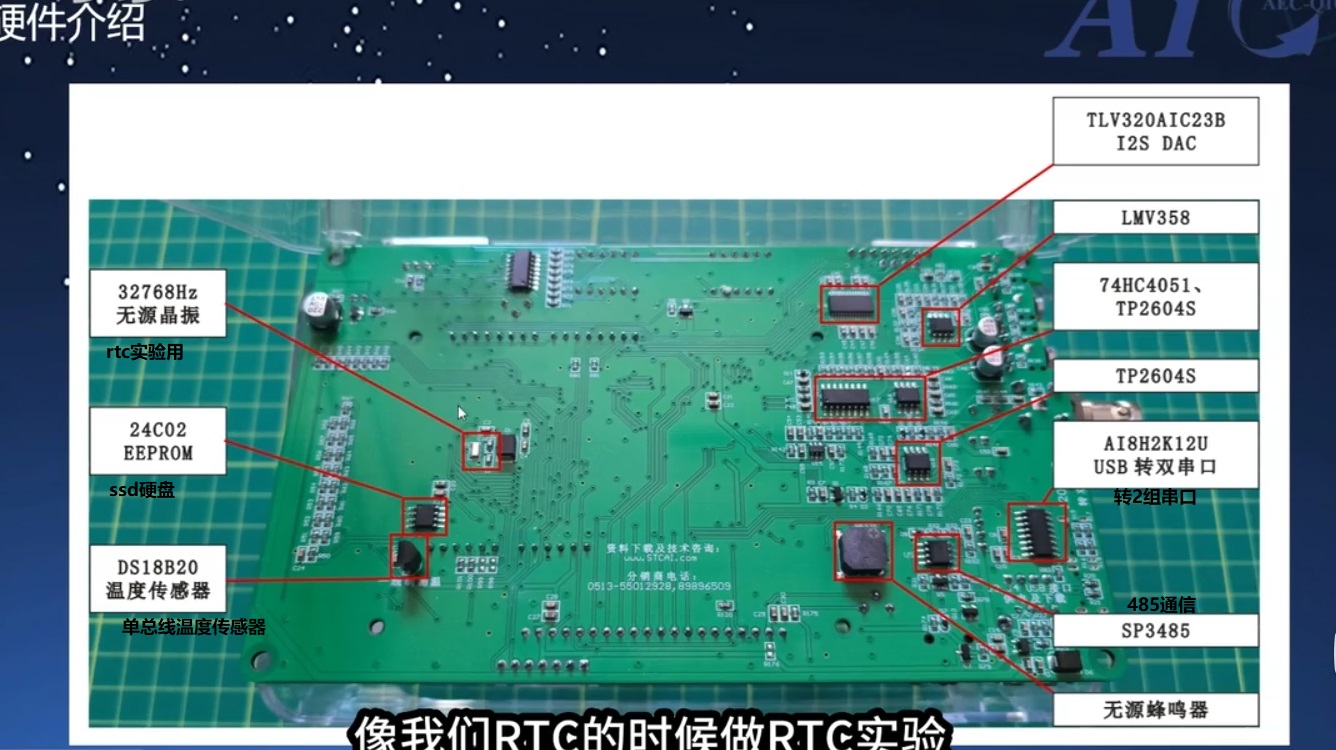

然后是具体的硬件介绍 正面

集成的功能还挺多的 就是外围的一些器件没有 比如link1d和示波器表笔还有小屏幕 不过后期再买也行无所谓了

然后看看背面

然后是软件部分了

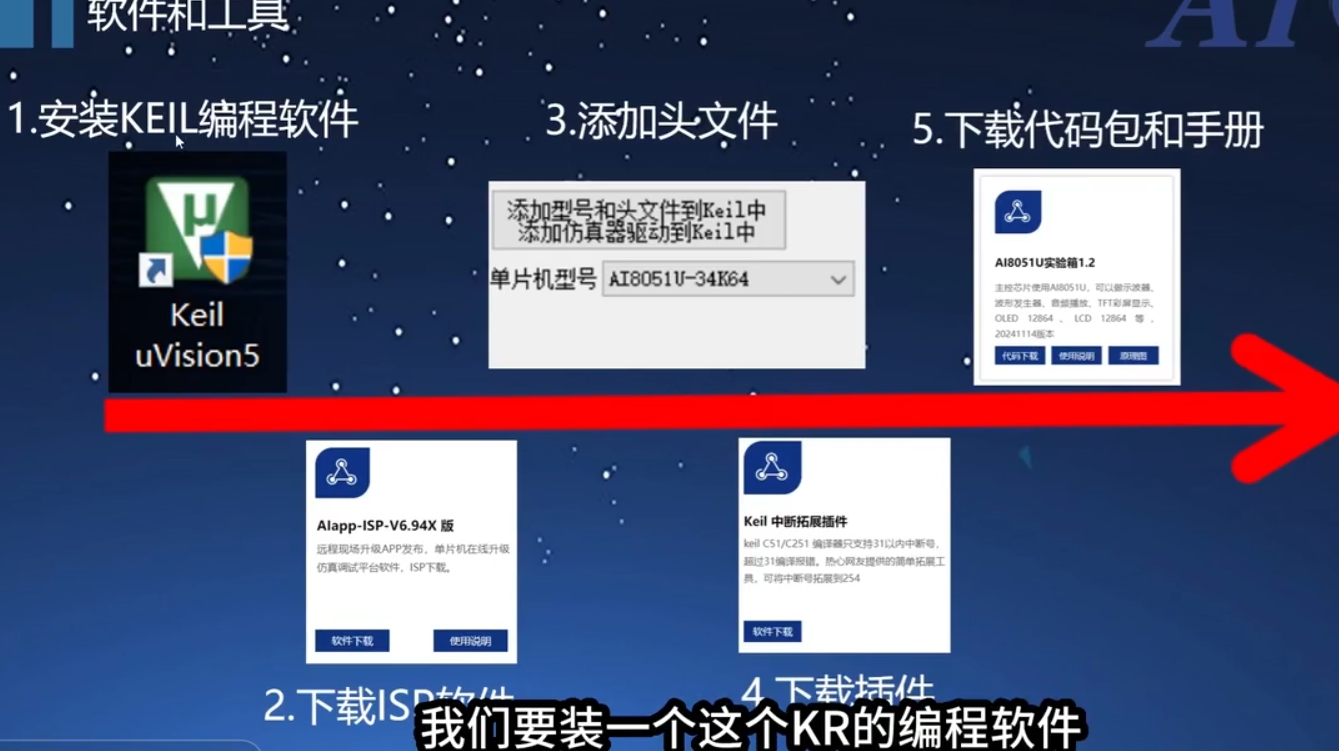

安装一个编程软件和2个扩展 最后下载一些周边资料

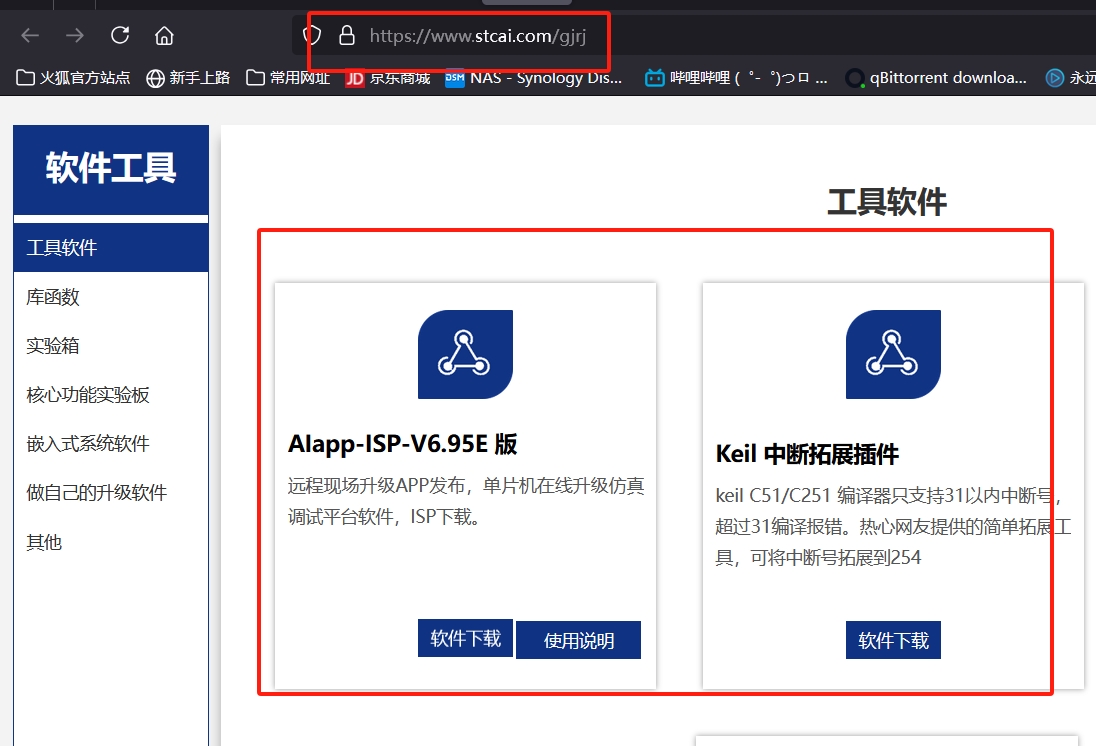

去stc官网下载

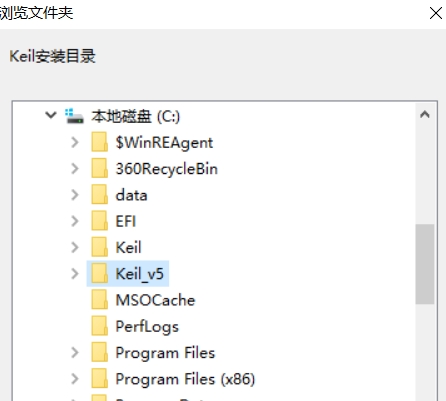

按keil

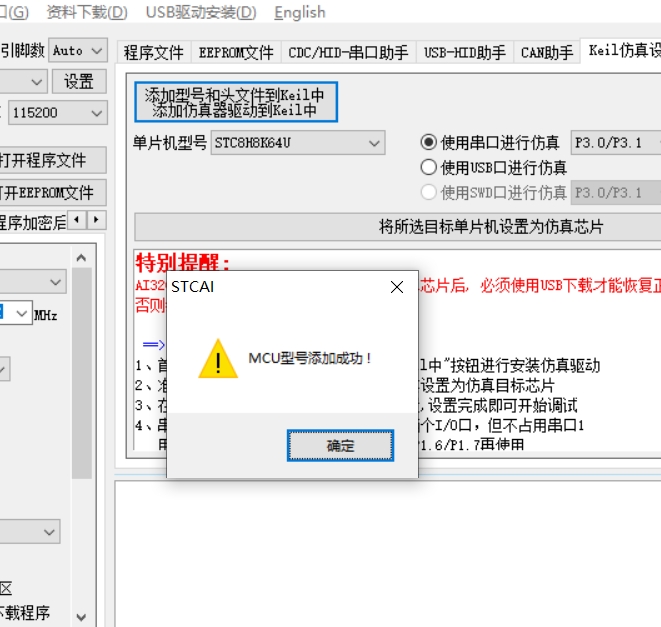

按isp最新版 可以添加头文件
要不再keil创建工程的时候 没有对应的u的型号
我之前就没有安装 工程没法创建

keil专断插件扩展用 因为这个u的中断很多原始的不支持

最后下载实验包和手册这些资料

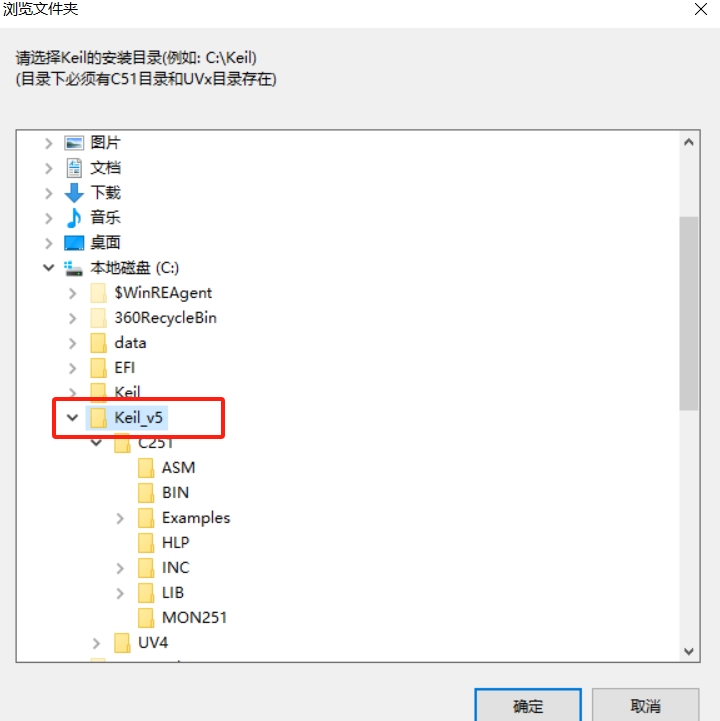

安装C251 根据图片教程做 可以联系销售经理要 论坛也行

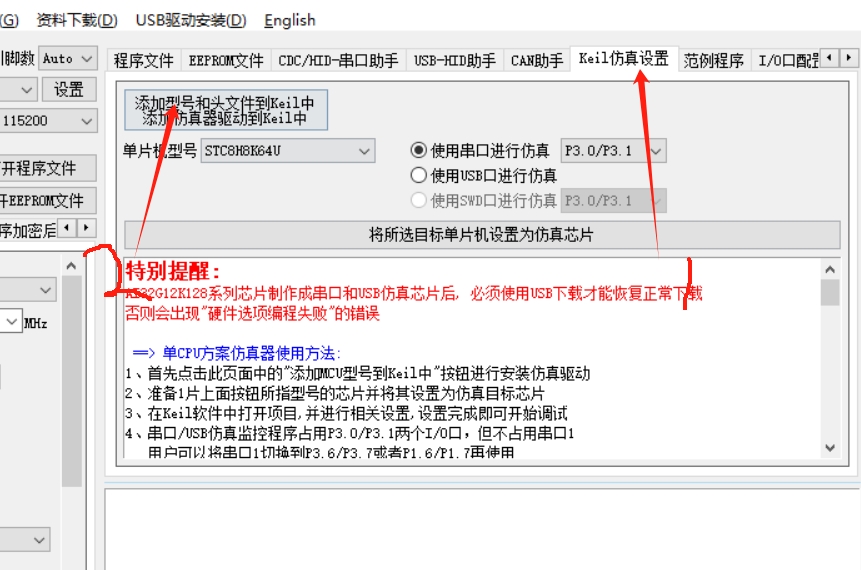

用isp添加头文件

添加中断

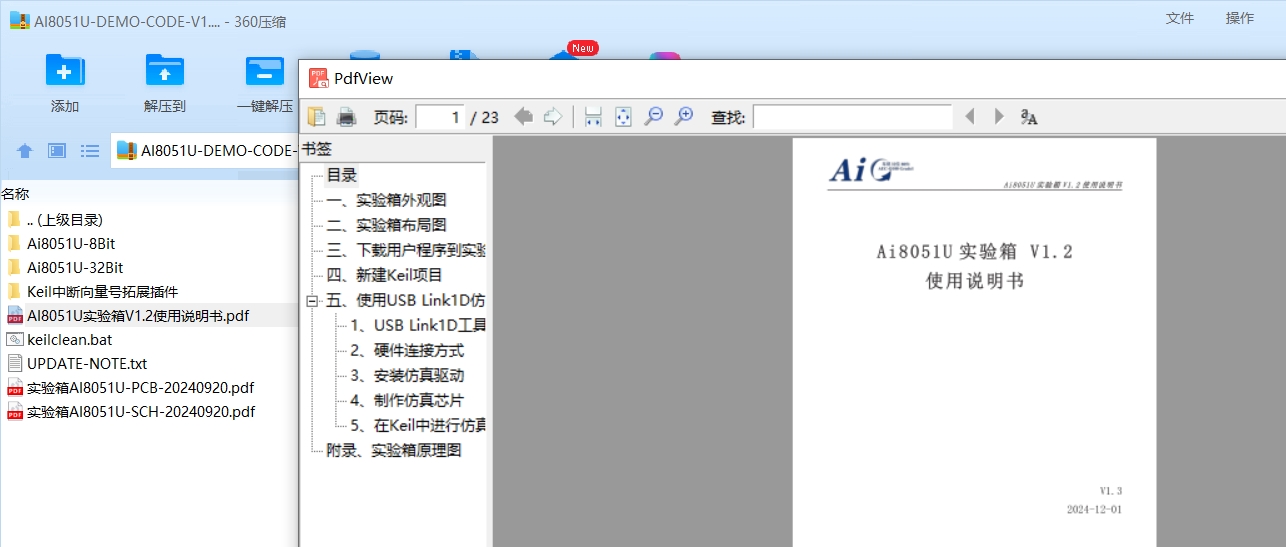

下载资料包 里面有开发箱的说明和试验实例

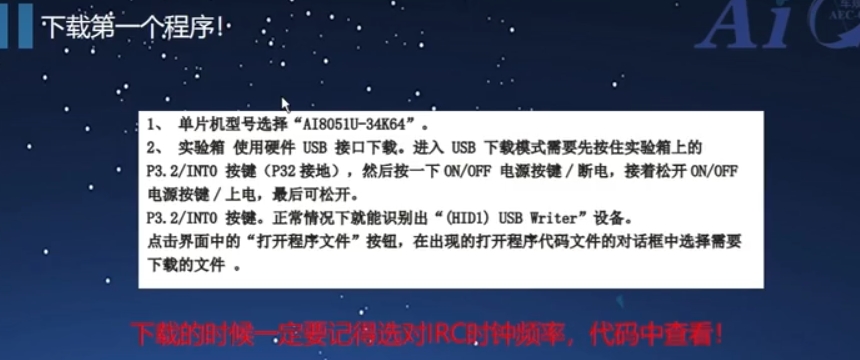

下载第一个程序

给单片机烧录程序
先连usb和电脑

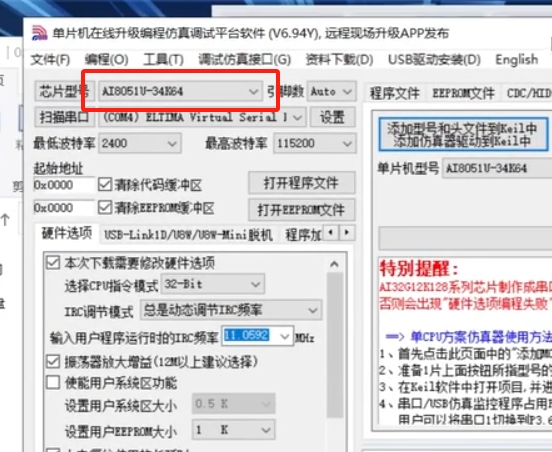

再选好对应的u的型号 然后 按p32拉低电平

再给单片机断电 就有 ubs写入的口了

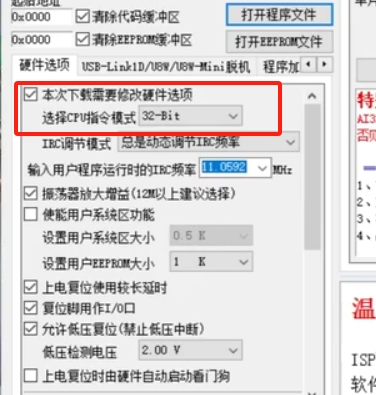

根据文件 选 8还是32bit指令集

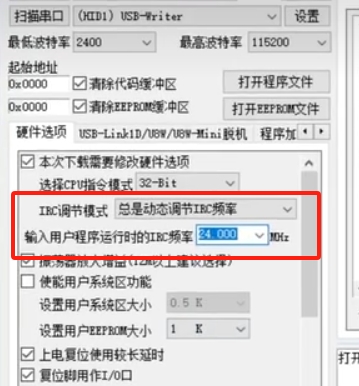

irc 频率再代码里面找 再功能说明里面

点下载编程就行了 OK了

wosh***

第三课 点亮一个led

还是那句！

哪怕梦想让我们拼的遍体鳞伤！这一次我们也要勇往直前！

创建工作文件 Keil uVision里面

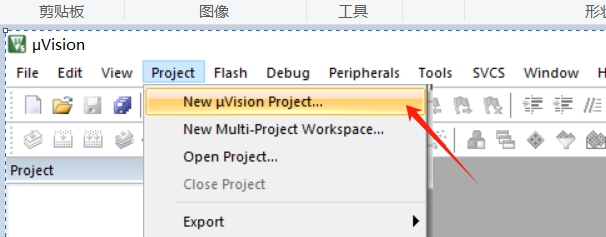

选择工程 选新工程创建

当然这是我想做的工程 所以我起了这样的名字 工程的文件管理系统也是我个人的习惯

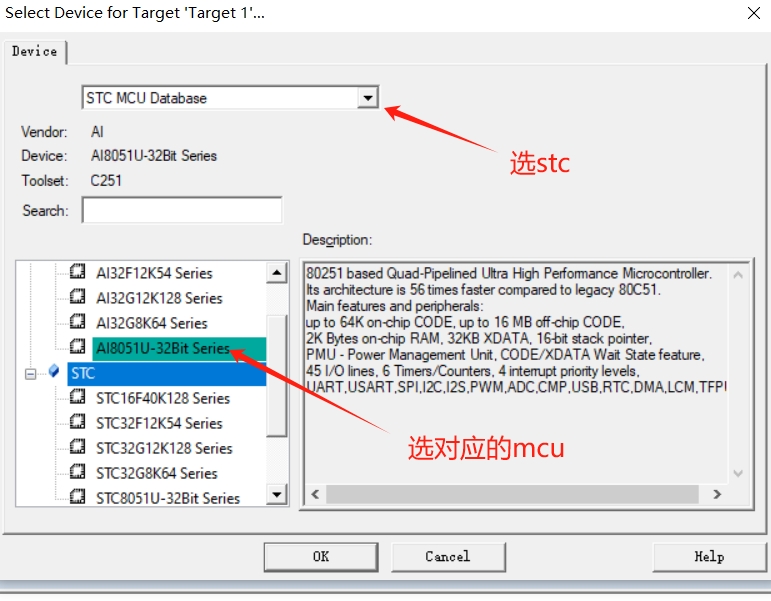

配置工程用的u

ok之后 文件夹里面会多一些文件和文件夹

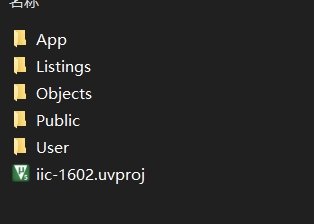

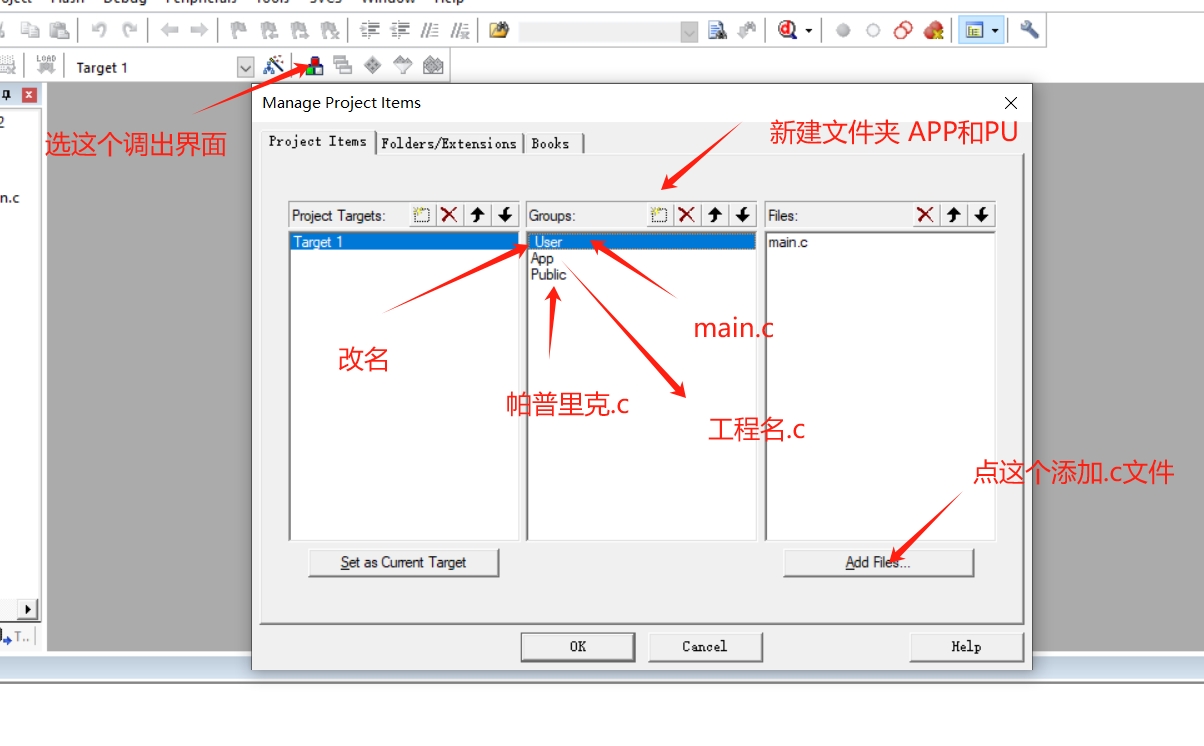

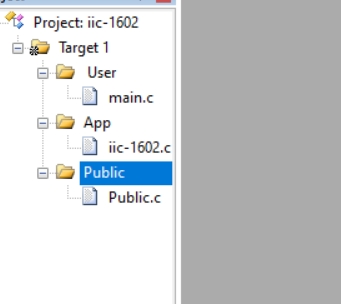

点这三个方块可以配置工程文件的关系 每一个文件夹里面 都建立一个对应的 .c文件（直接再硬盘里面建立就行了）

配置好了之后 左侧就这样了

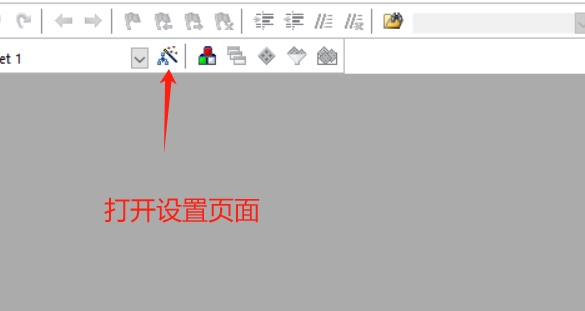

我们要对工程 进行一些设置

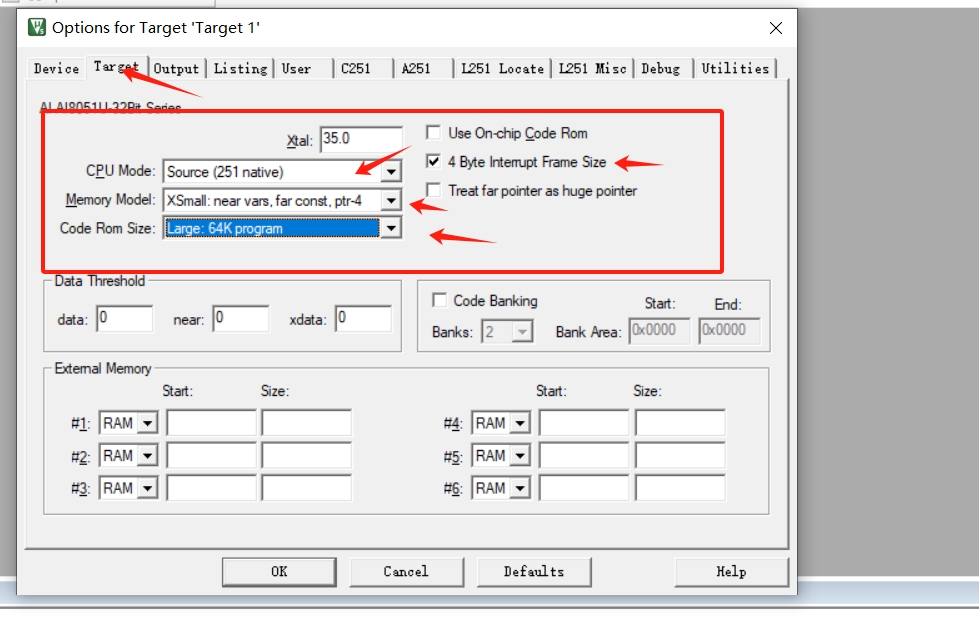

根据手册设置 这四项

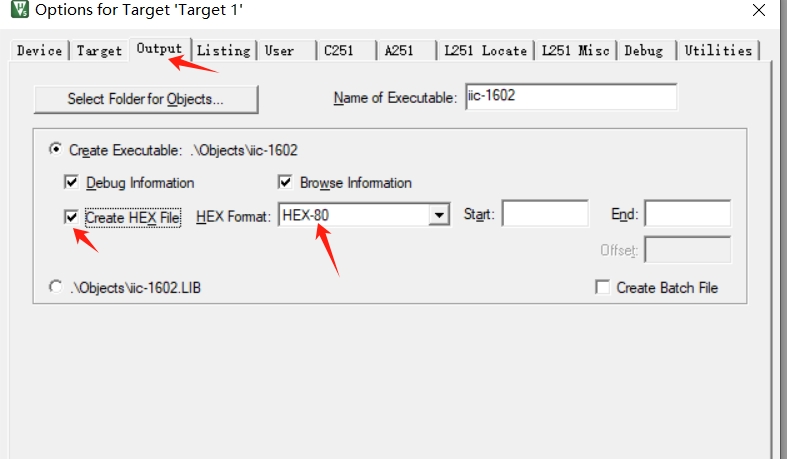

再把这两项设置了

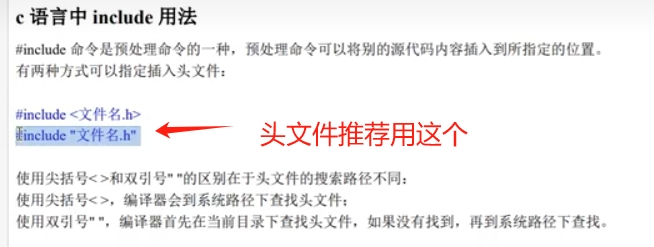

关于引用文件的符号解释

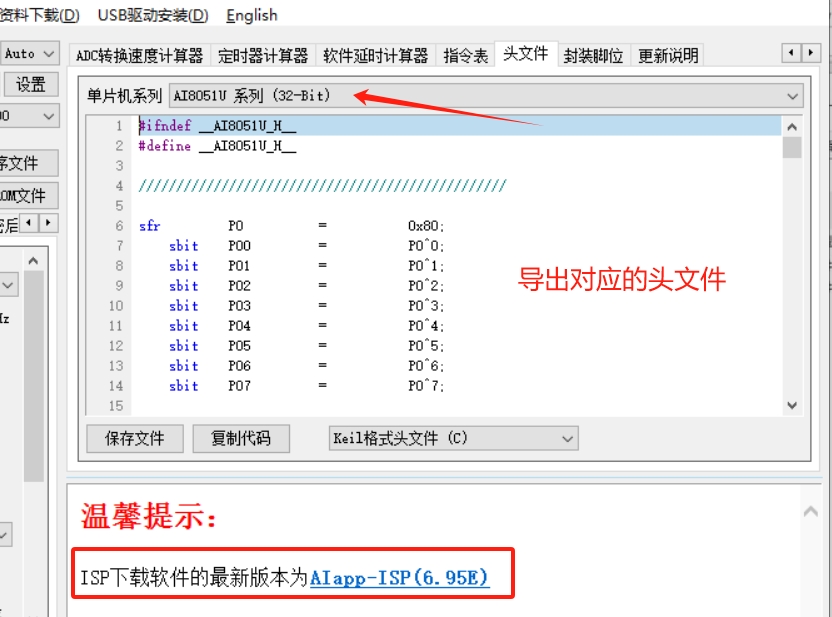

用官方的isp软件生成一个 头文件 后面程序会调用 这里就生成这个 ai8051u.h方便后期调用

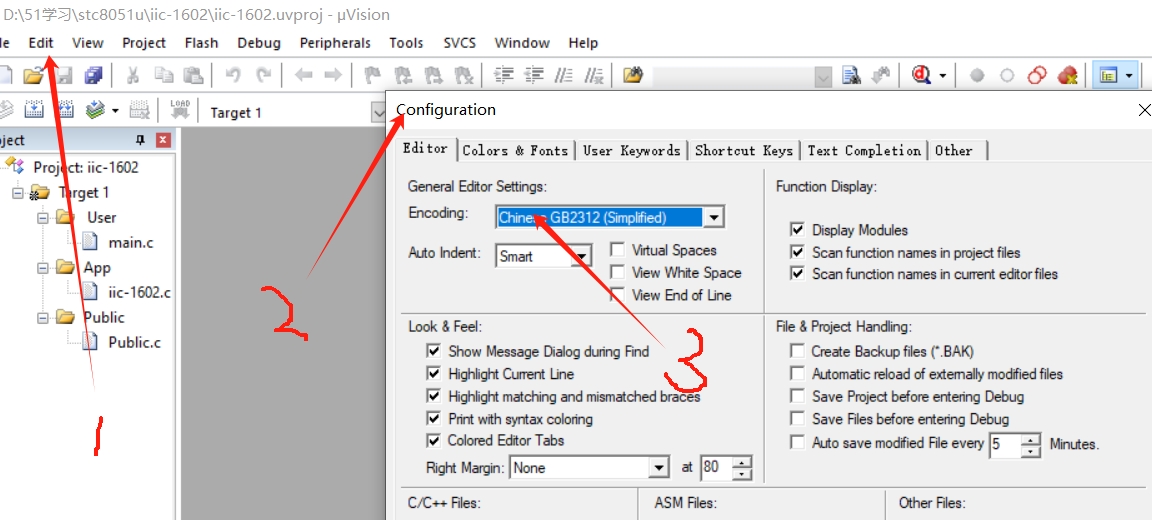

设置一下文字的标准 省的以后 是都乱码 我以前写的程序 中文注解就都是 乱码。。。。

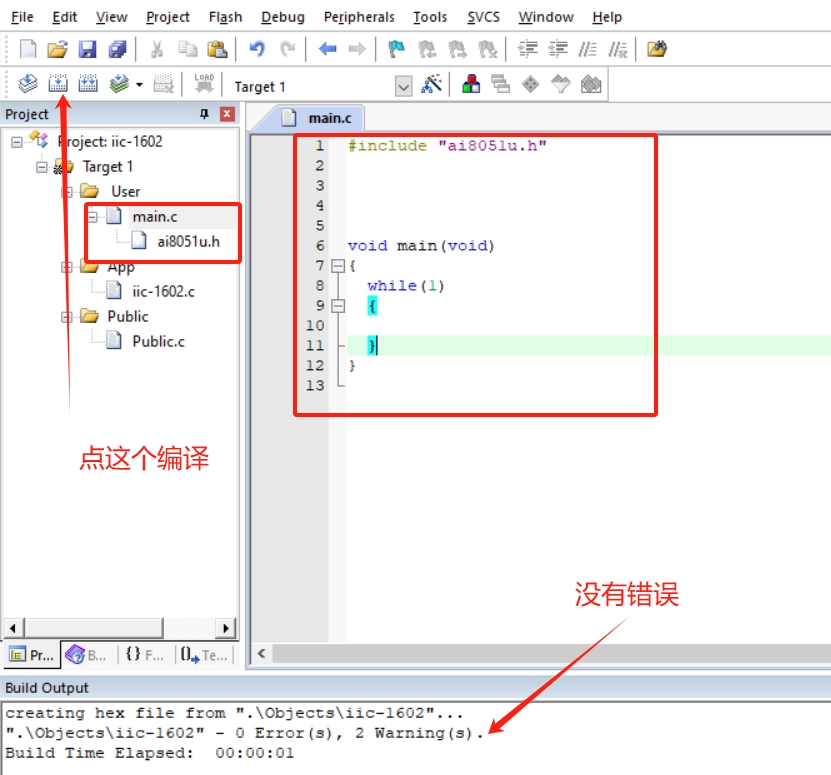

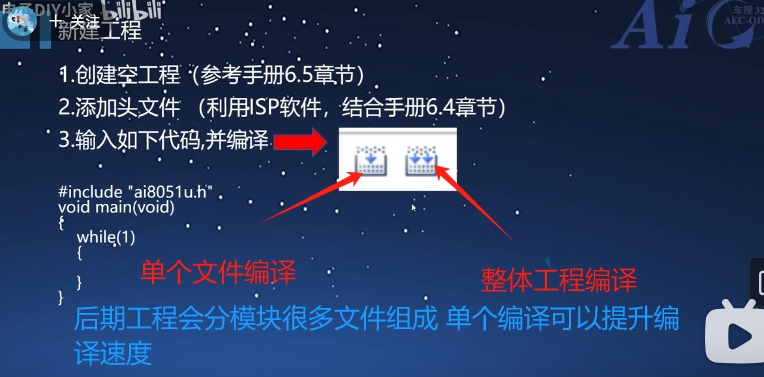

写程序 调用头文件 主函数和一个while循环 死循环

语句放在不同位置的 意义是不一样的

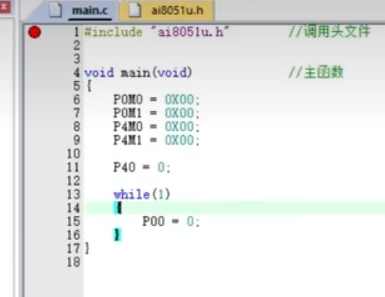

点亮第一个led的 程序 当然我现在还没有开发箱子 所以先截图视频的

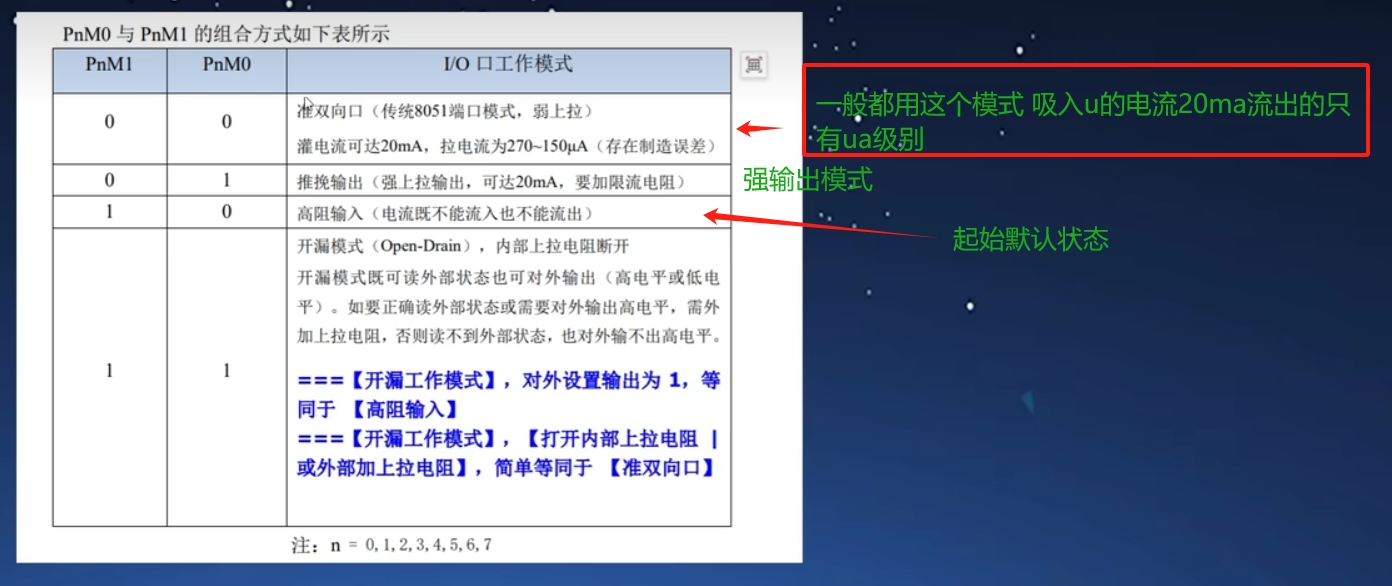

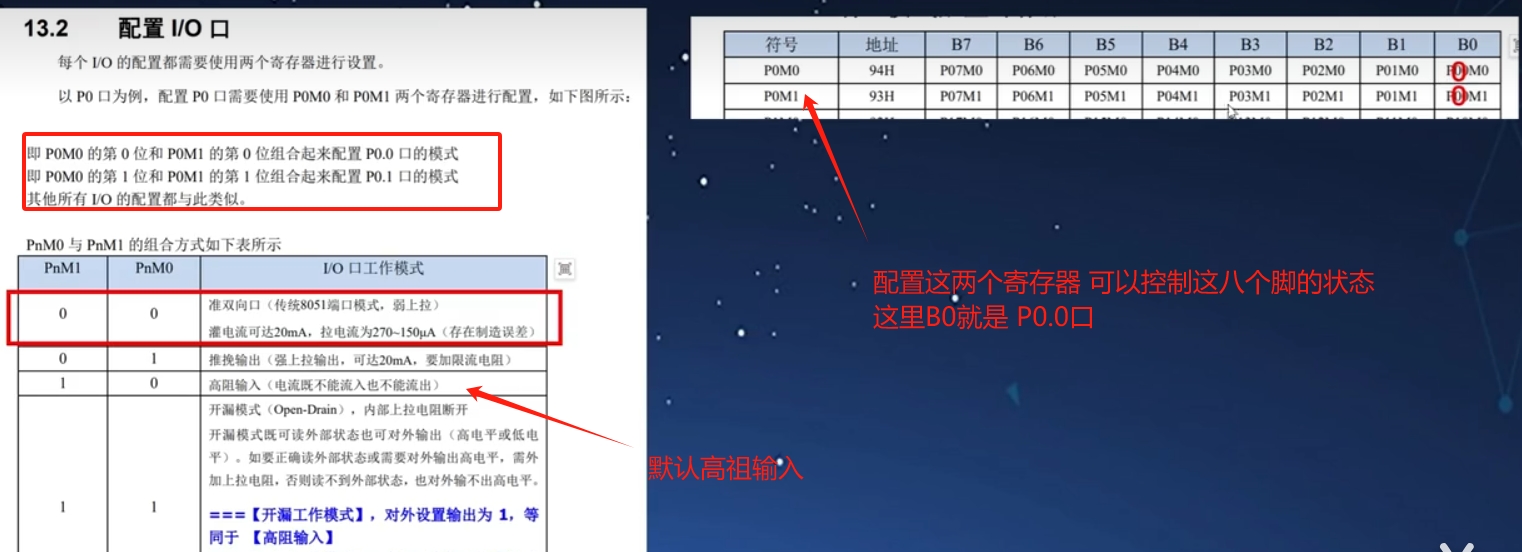

这个我以前没有接触过 这里要给io口进行状态配置

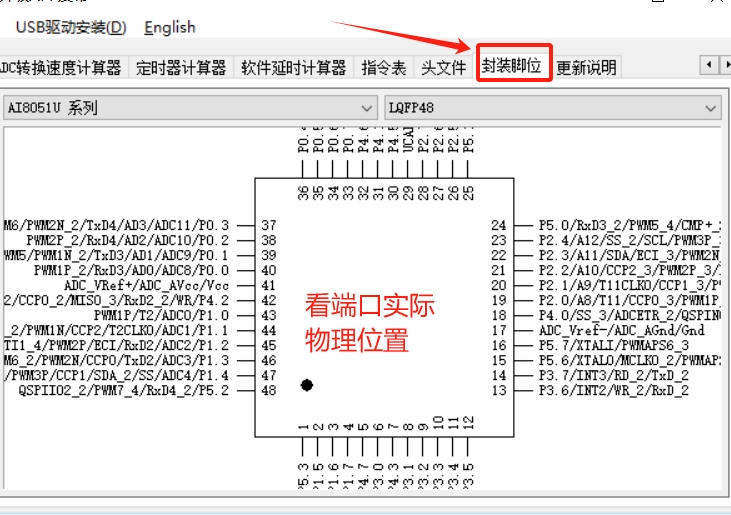

在官方的软件里面 能看到 针脚的实际物理位置 这个很方便

对于命令的解释 先要配置端口 在调用端口 不能直接上来就用 觉得有点麻烦

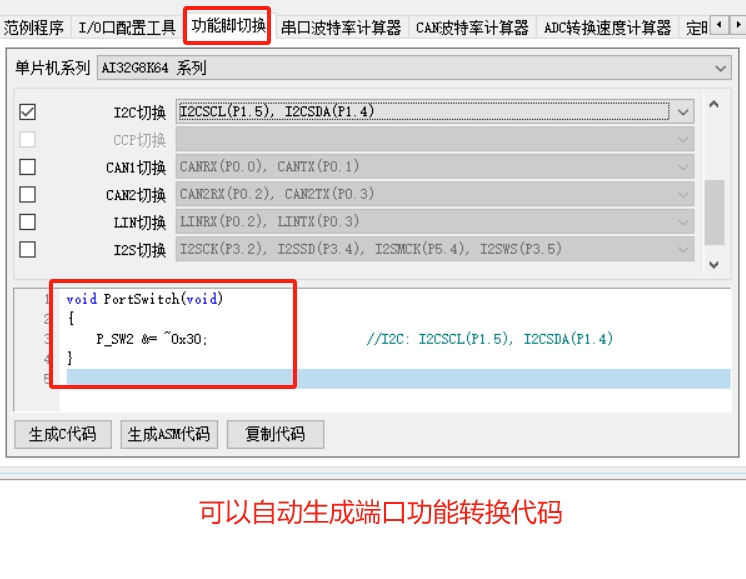

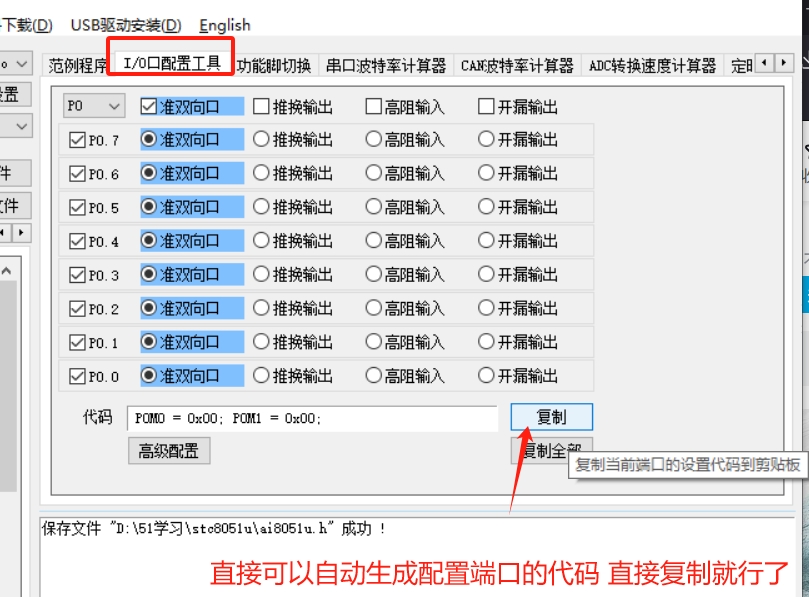

不过官方软件给了 自动生成配置端口的命令 这个比较方便

准双向可以满足绝大多数需求

我看了一下还有功能 脚的切换 我主要需要就是用 那些通信协议 我觉得这个很方便 不过 我没有找到 ai8051u这个系列 随便找了一个别的先演示一下

wosh***

第四课 自动程序下载

还是那句话

哪怕梦想让我们拼的遍体鳞伤！这一次我们也要勇往直前！

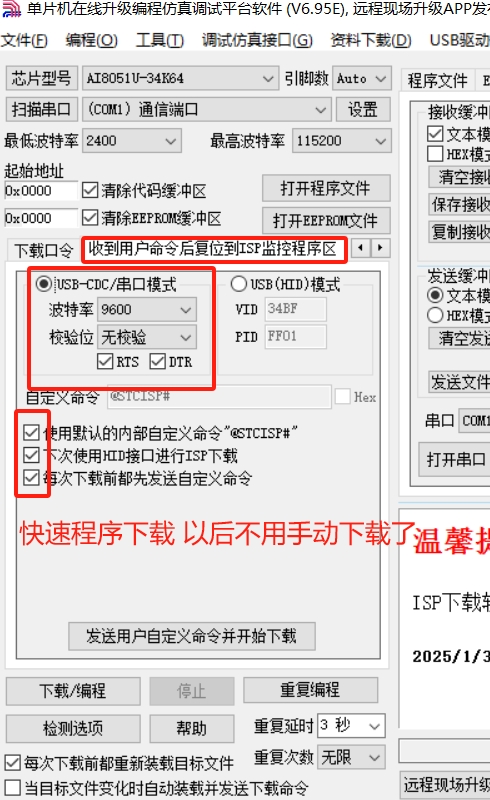

isp软件设置

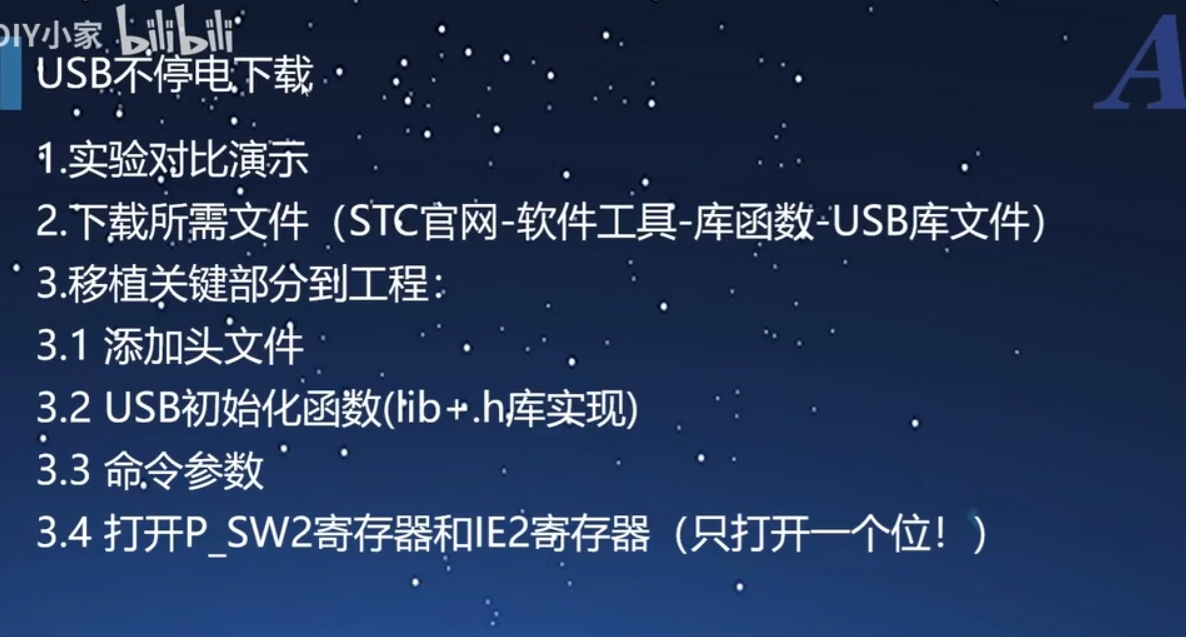

今天的主要任务

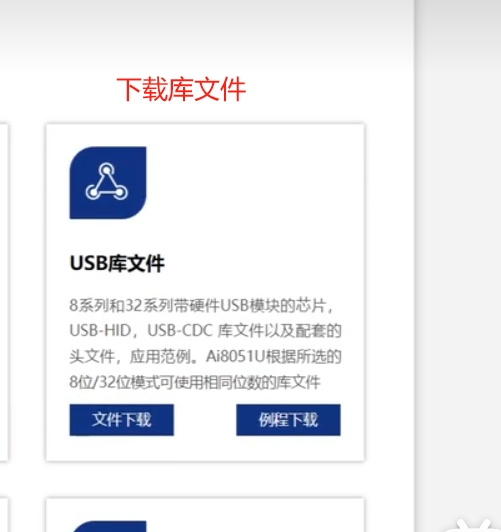

要去官网下一下这个usb文件库

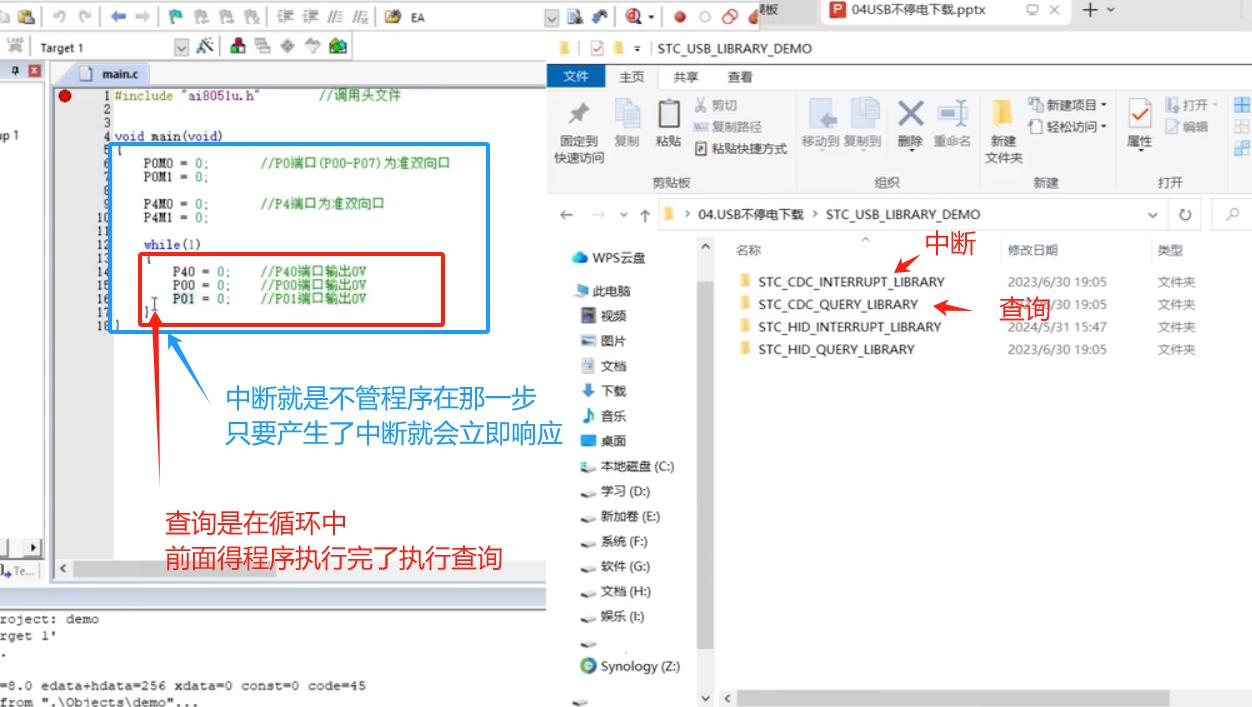

中断命令的作用区域和查询命令的作用区域

我个人感觉 中断模式是 u被动接受 扎寻模式是 u自己在需要的时候主动去查询

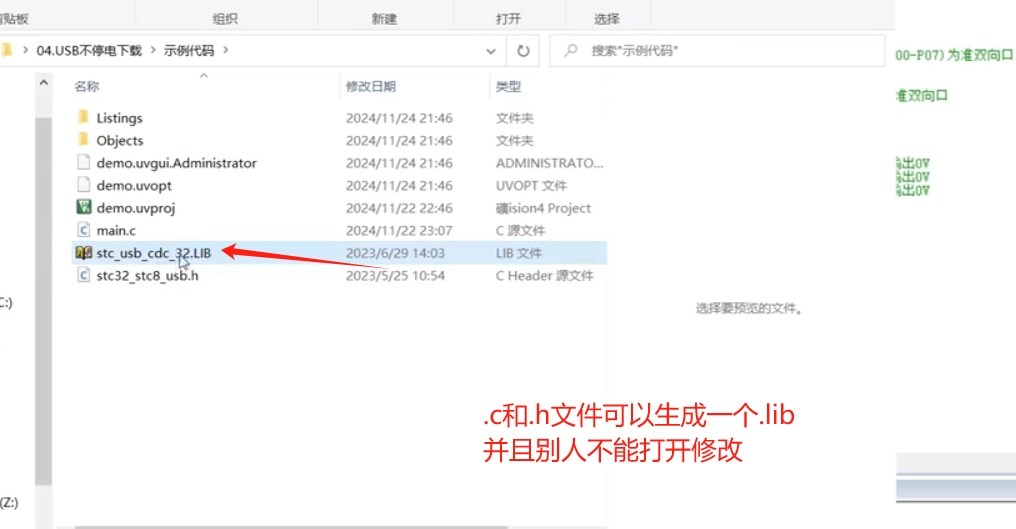

把这个头文件和lib文件 放在工程文件的根目录下面

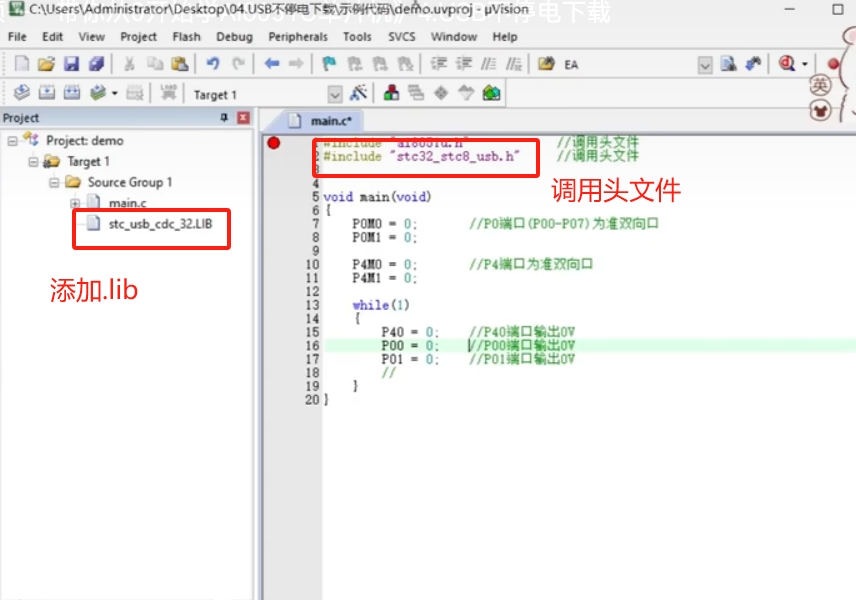

在自己的工程里面 添加lib文件和头文件

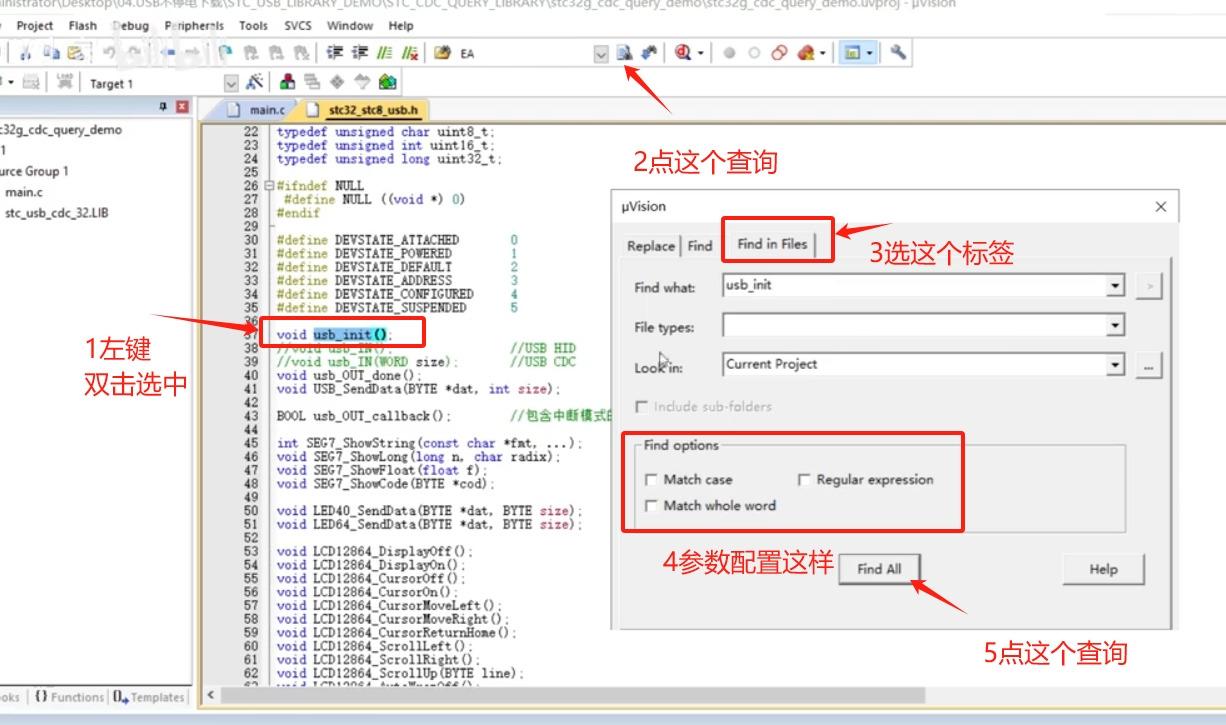

函数的查询功能

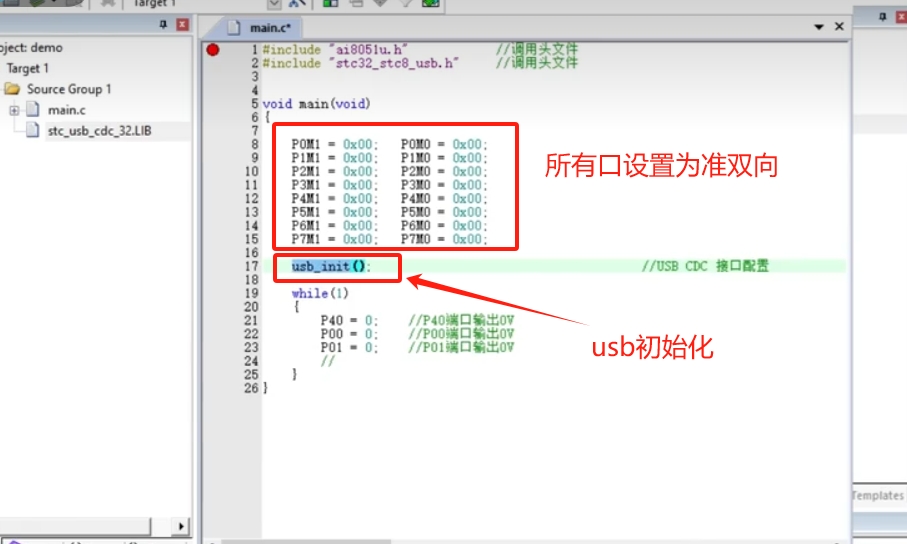

参看示例程序 开始写代码

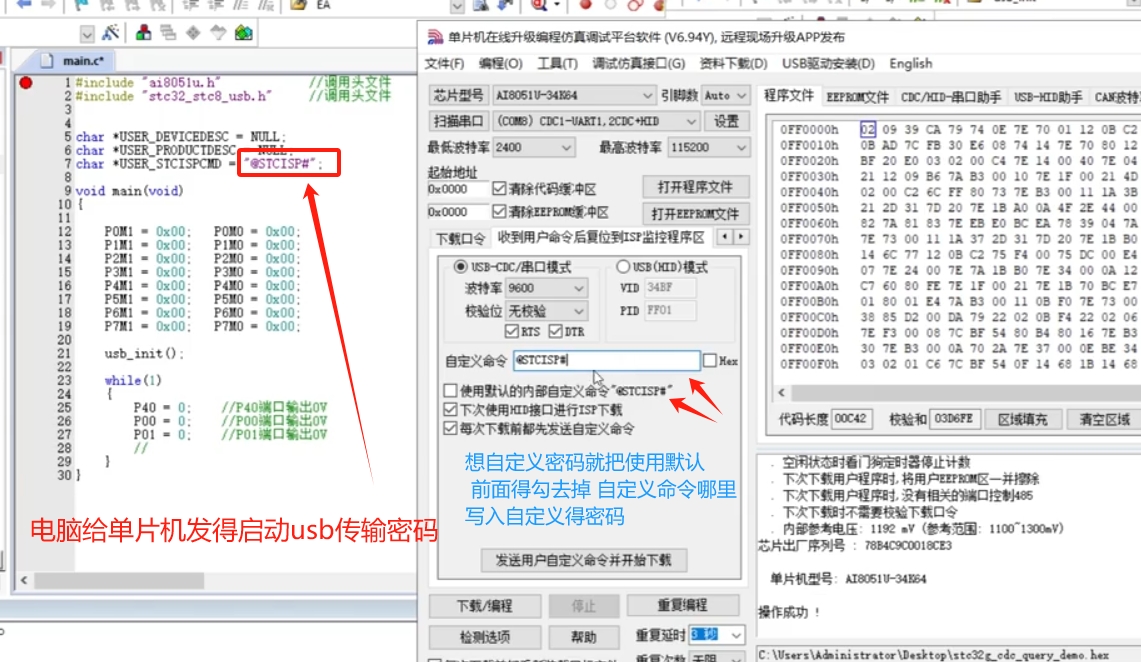

u和电脑直接是有密码机制的 这里使用默认的 也可以自己去配置

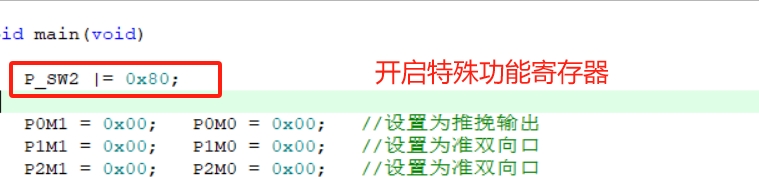

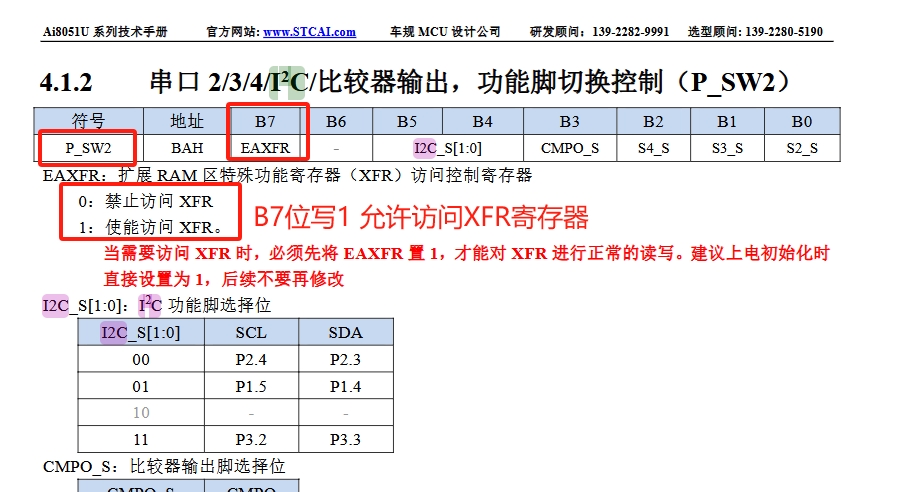

开启特殊功能寄存器 开启之后才能用 这里是手册说明

开启特殊功能寄存器 开启之后才能用

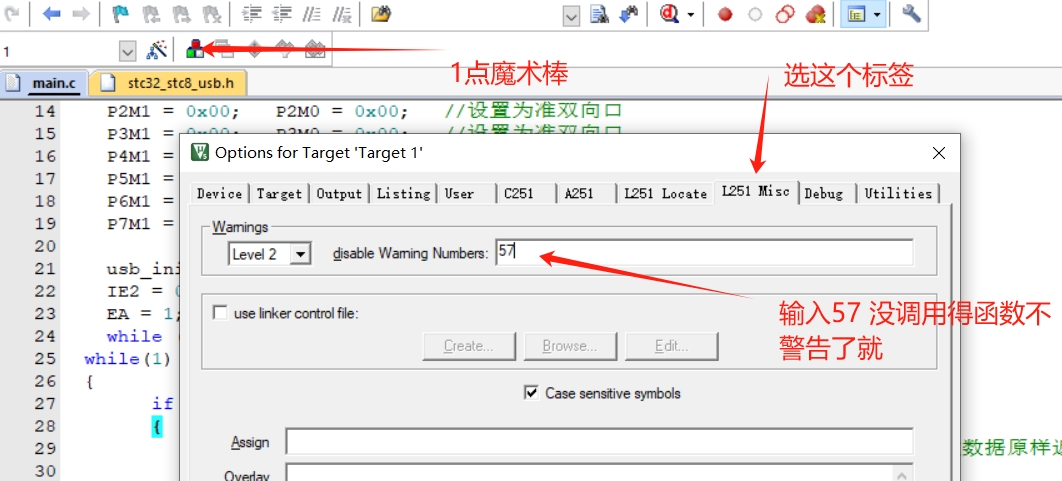

设置不要 把没有调用的 函数作为警告

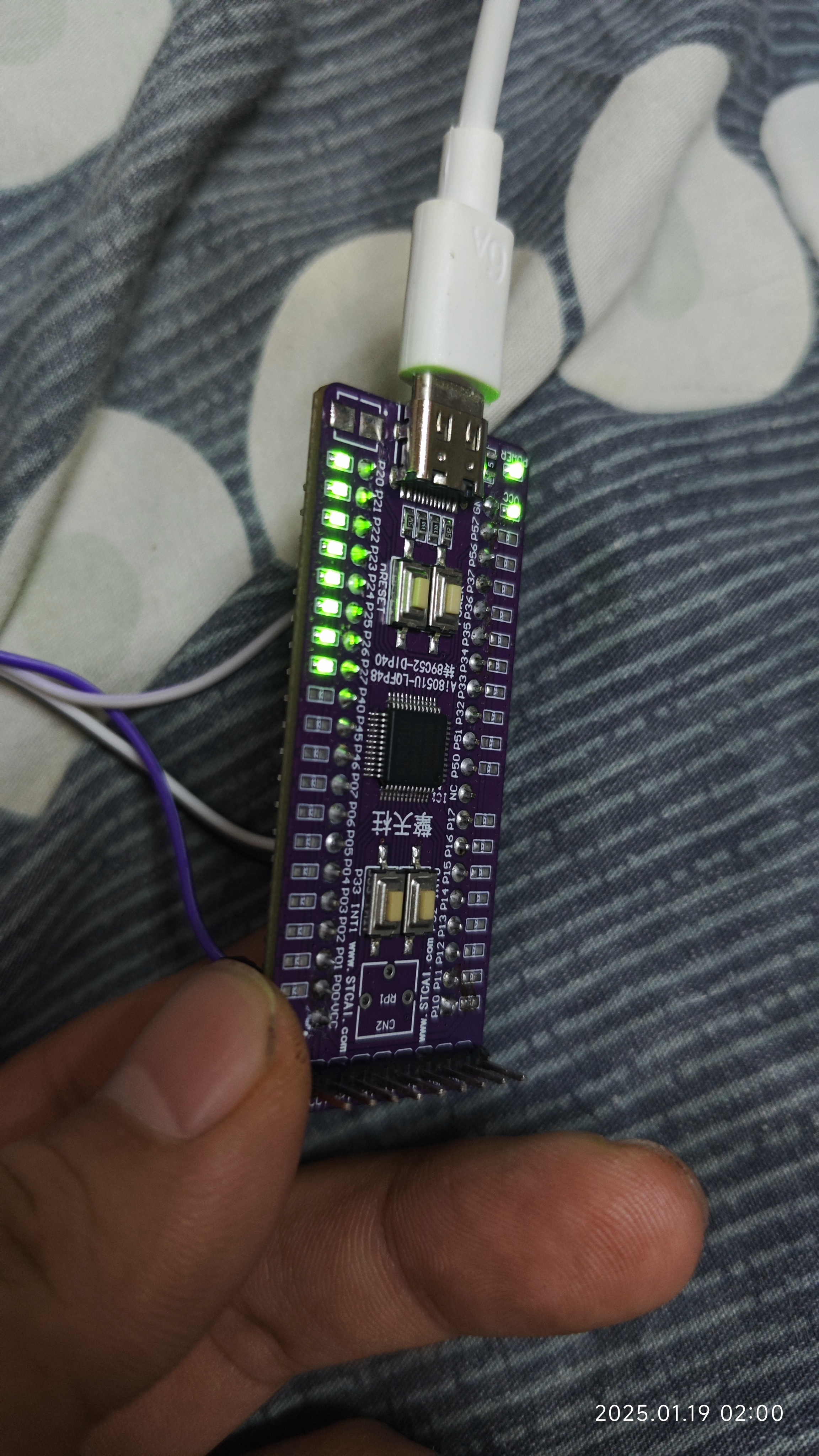

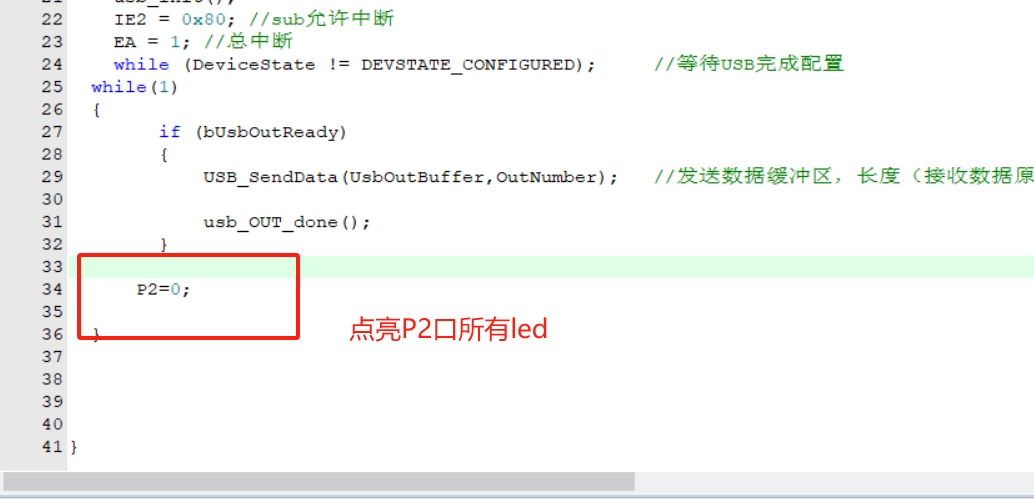

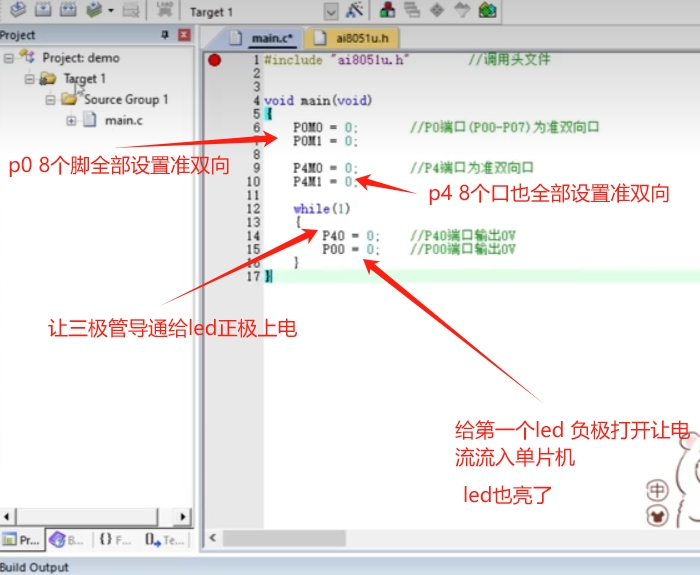

把p2口的led全部点亮

程序成功 也可以自动烧录了

wosh***

第五课

还是那句话

哪怕梦想让我们拼的遍体鳞伤！这一次我们也要勇往直前！

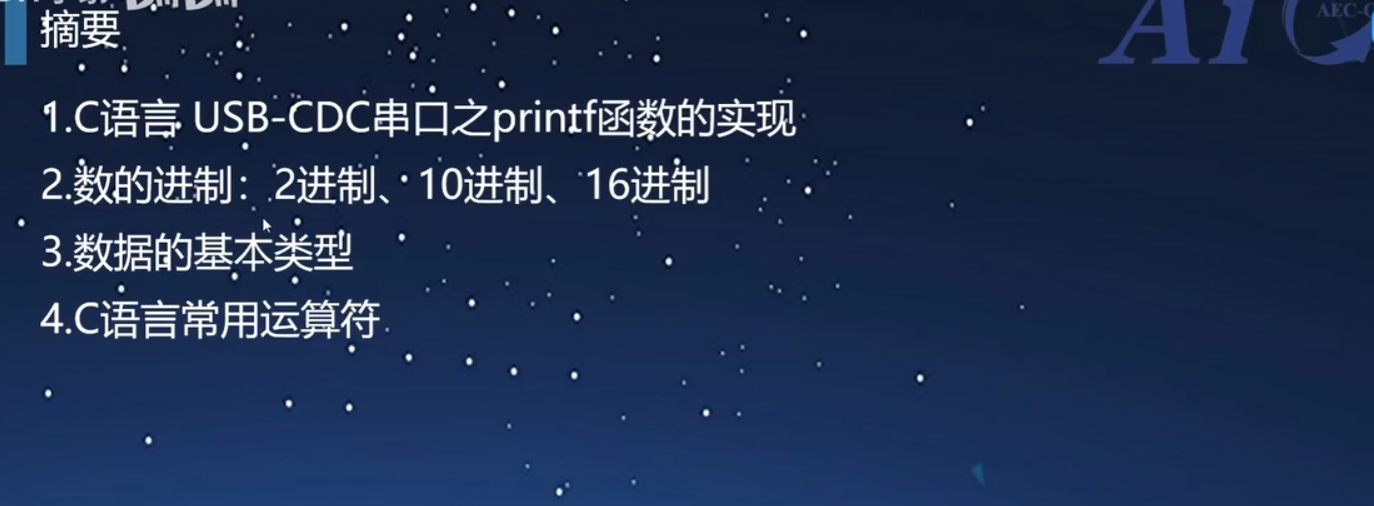

这棵主要是学一些 c语言的基础知识 数据类型 运算符号 逻辑运算符号 数据类型这些 还有CDC 通讯

这个我和视频里的不一样 估计是更新了 而且默认是开启的状态

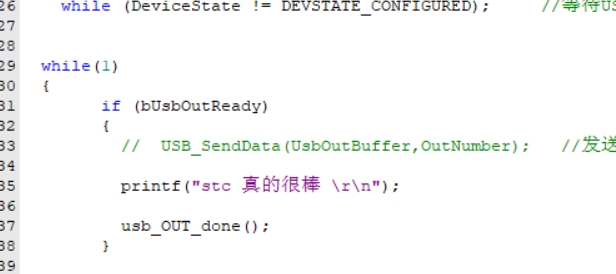

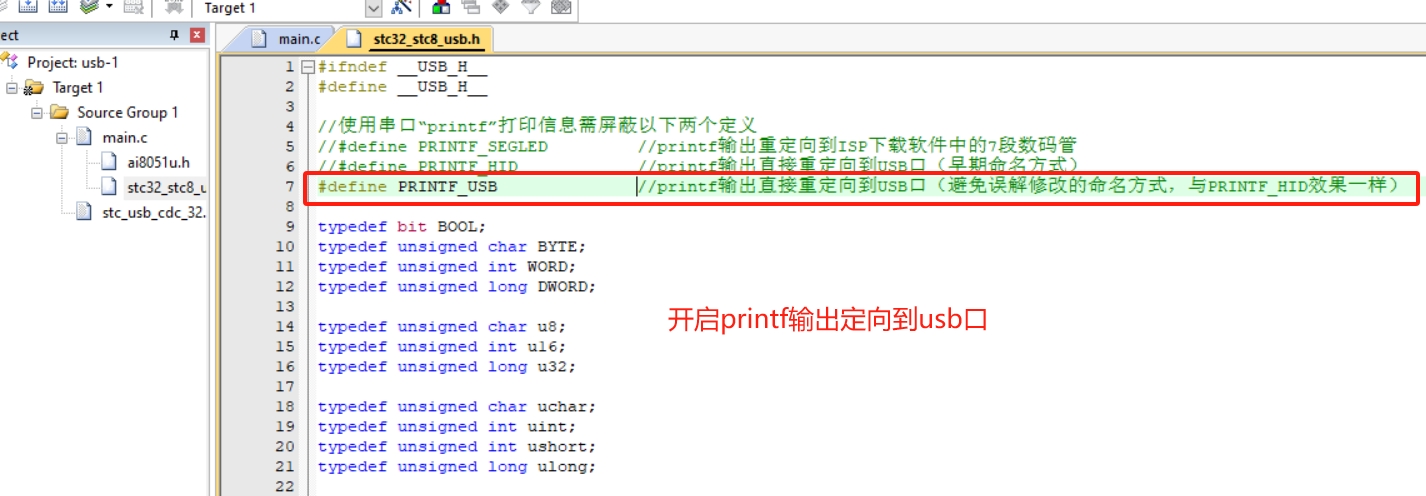

直接可以调用printf函数

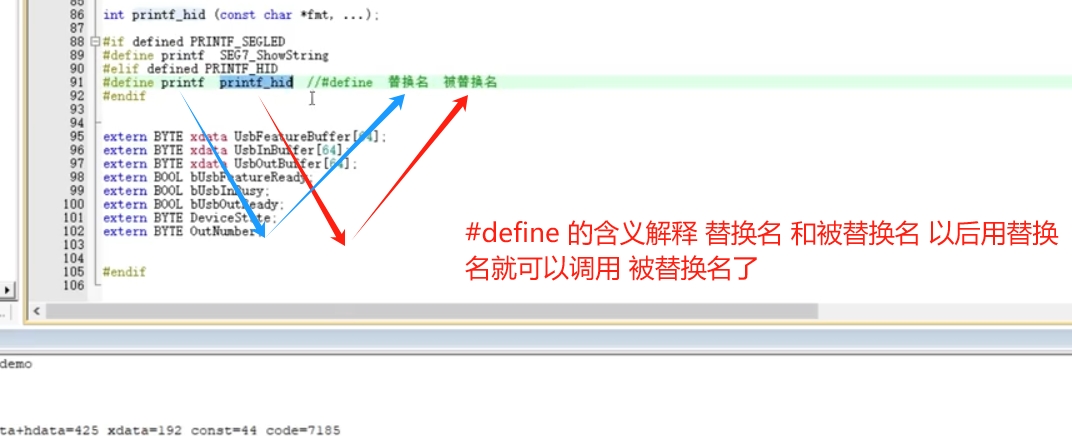

#define的解释 就是替换一下名字

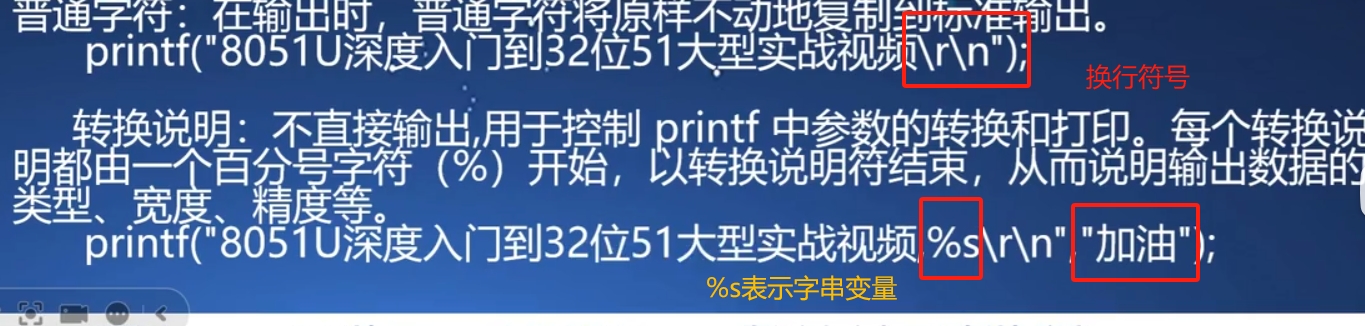

这里就是一些 特殊的付好了 s是字符串变量 可以把输出的元素灵活话

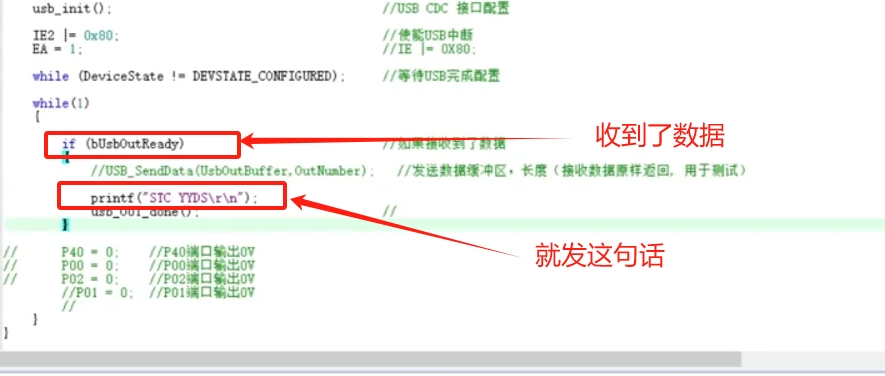

这是示例的代码 就是收到了数据 就发这个设置好的 这段字符串

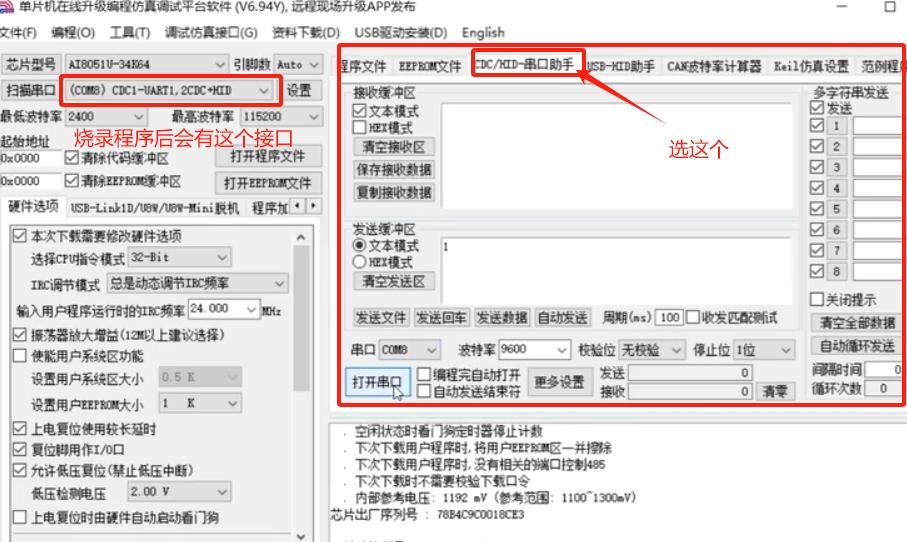

关于这个cdc通讯的串口

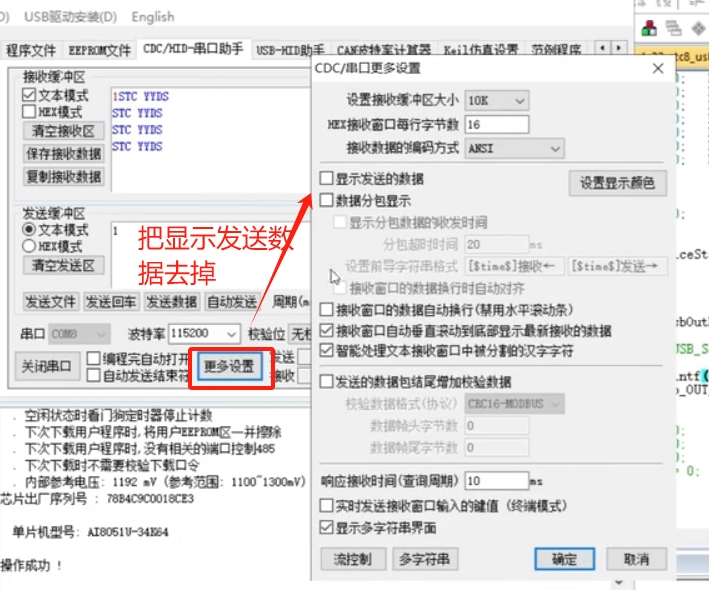

关于窗口的更多配置

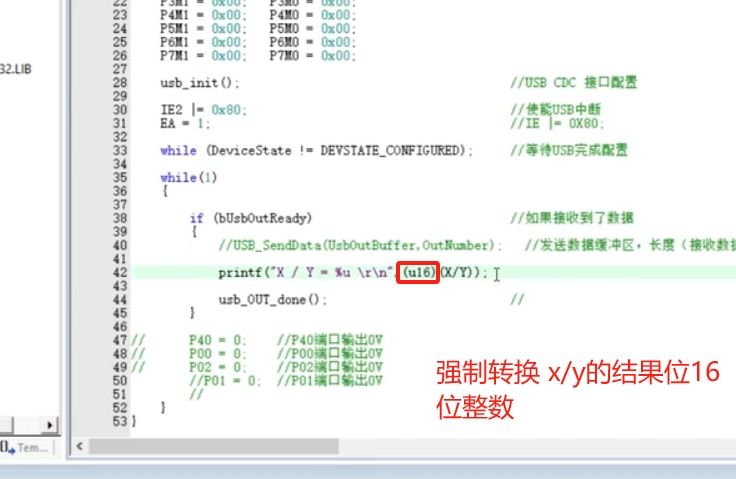

这里有个新知识点 强制转换 这个学习到了

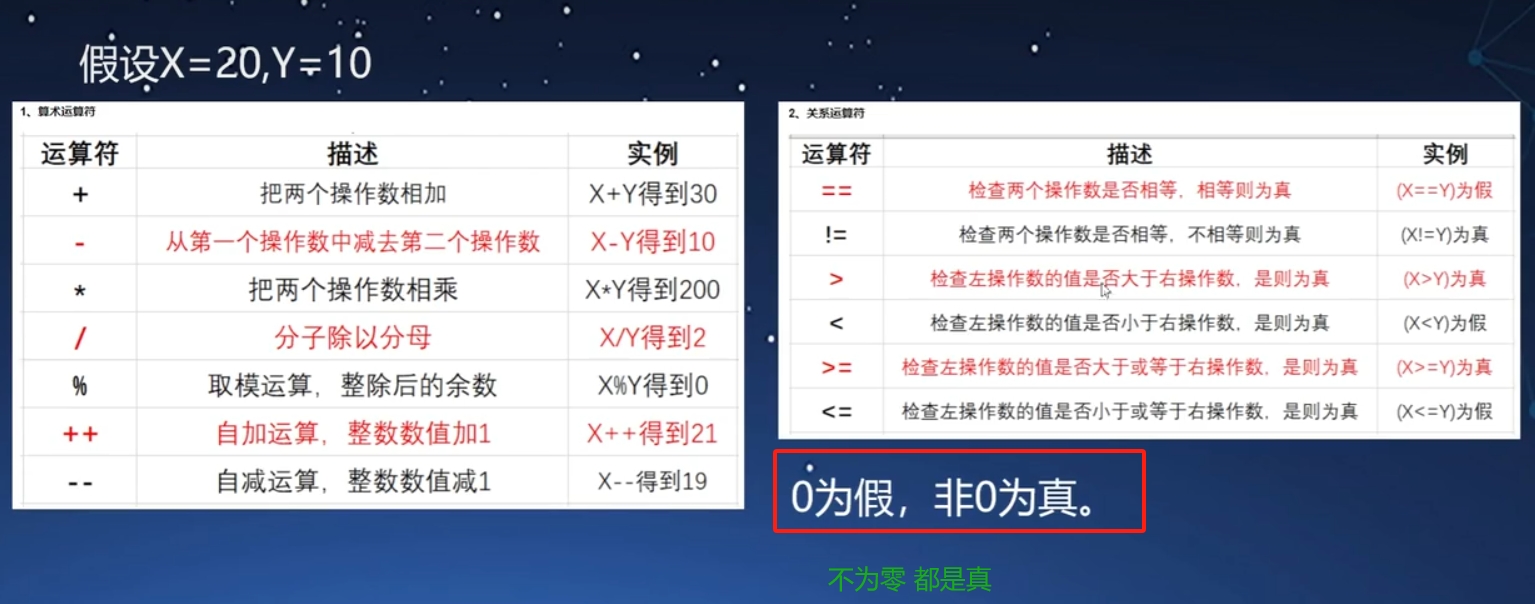

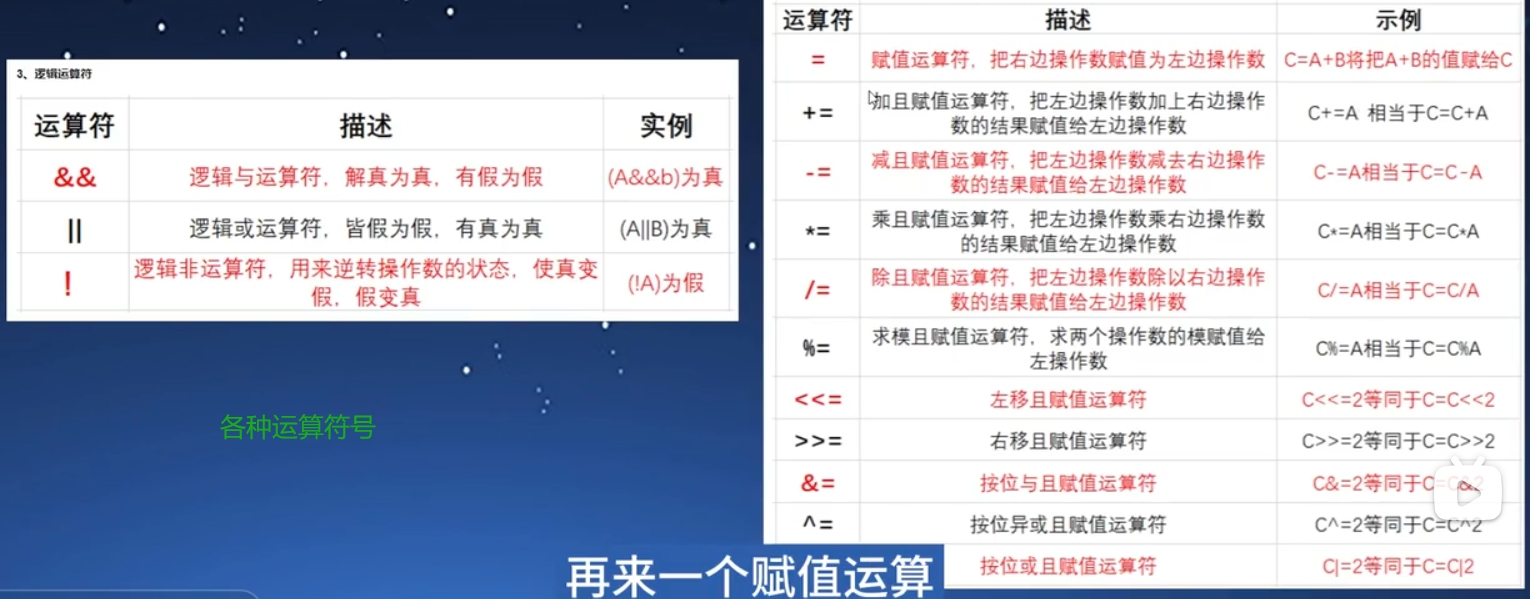

各种运算符号 和 真假判断 非零都是真

我自己的代码设计

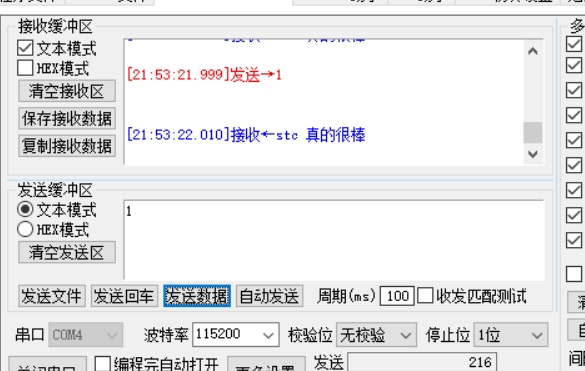

实验结果

wosh***

第六课

哪怕梦想让我们拼的遍体鳞伤！这一次我们也要勇往直前！

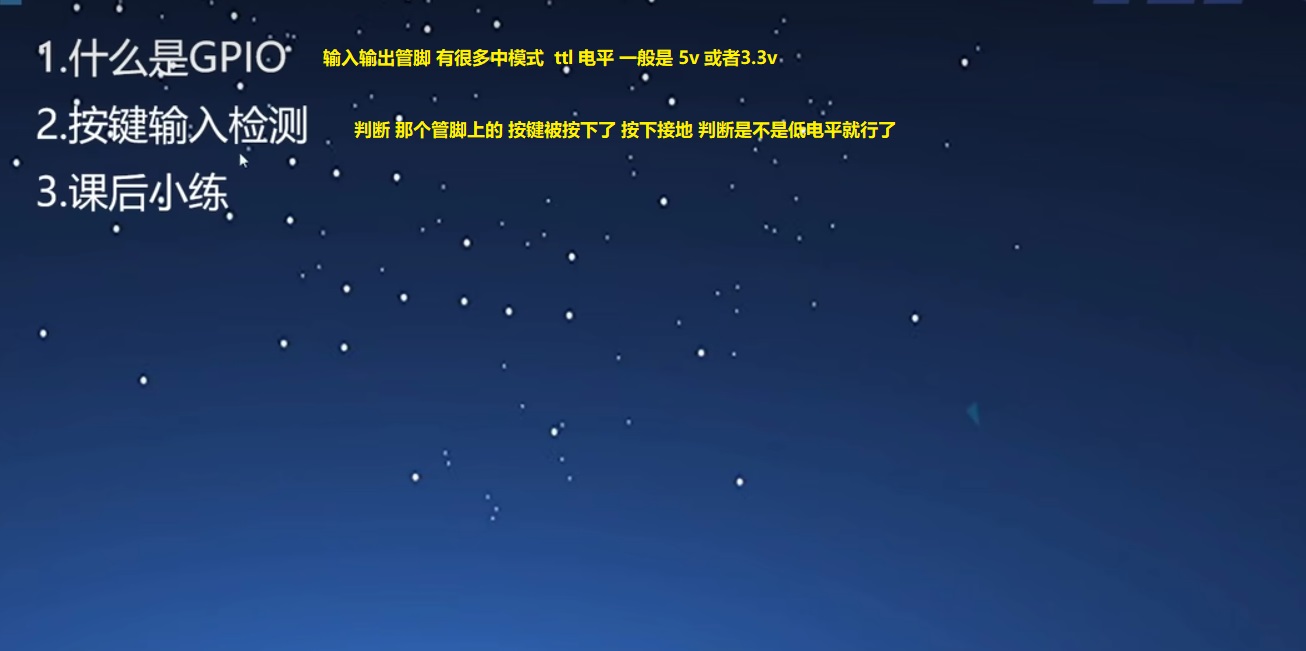

本节的概述

gpio的状态 这个开漏模式不是很懂

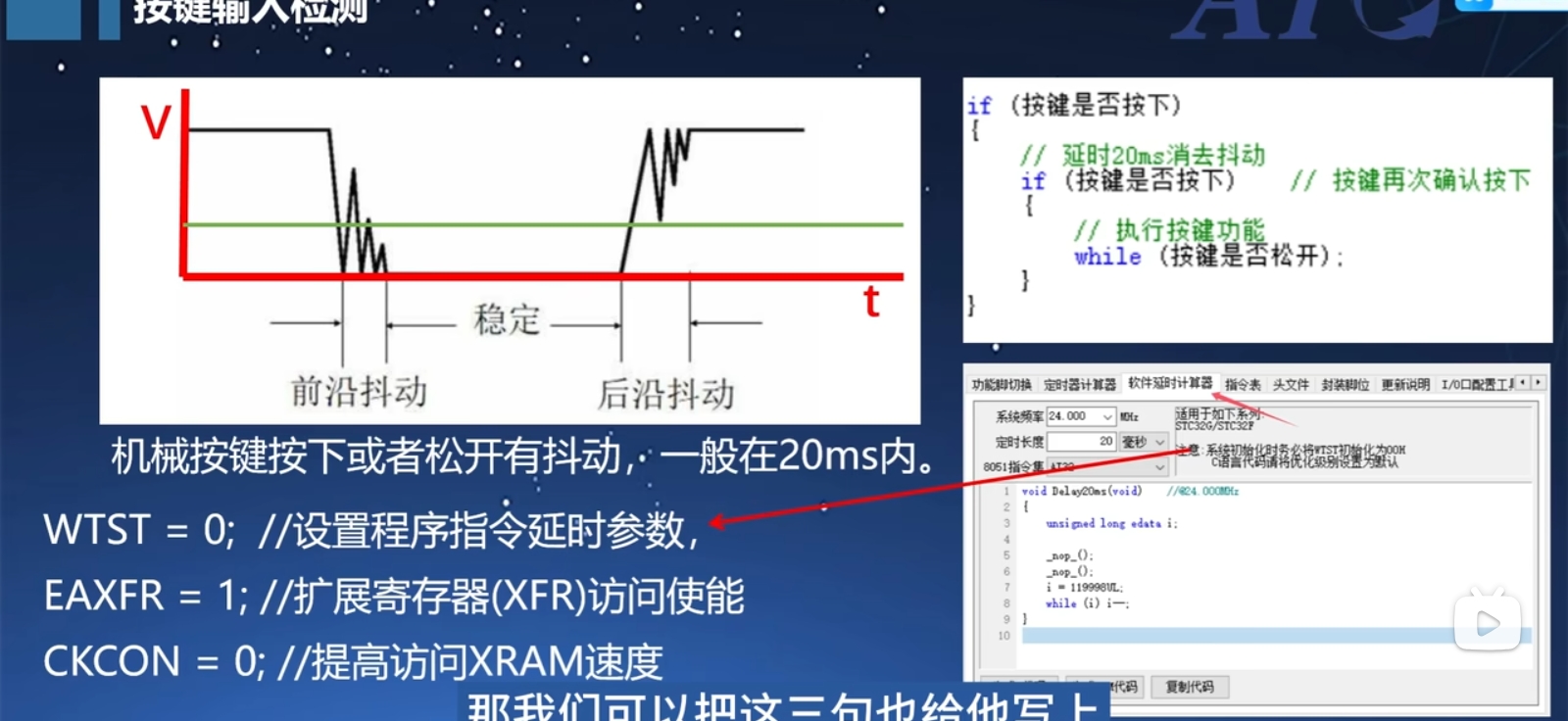

消除按键抖动 以及特殊功能寄存器配置

我自己写了代码 跑起来很奇怪 不知道为什么

我是擎天柱板子 不知道哪里出问题了

#include "ai8051u.h"
#include "stc32_stc8_usb.h"
#include "intrins.h"   //

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";
u8 xxx = 5;



void Delay10ms(u8 xx1)	//@24.000MHz
{
	unsigned long edata i;
	while(xx1)
	{
		_nop_();
		_nop_();
		_nop_();
		i = 59998UL;
		while (i) i--;
		xx1--;
	}

}


u8 anjian_check(void)
{
	u8 x=5;
	while(P32==0||P33==0)
	{
		Delay10ms(2);//@24.000MHz
		if(P32==0)
		{
			x=1;
		}
		else if(P33==0)
		{
			x=2;
		}

	}
	while(P32==0||P33==0)
	return x;
}



void main(void)
{

		WTST =0;//设置程序指令延时参数
		EAXFR =1;//扩展寄存器(XFR)访问使能
		CKCON=0;//提高访问XRAM速度
	  P0M1 = 0x00;   P0M0 = 0x00;   //设置为推挽输出
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口


		P23= 1;
		P21= 1;
		usb_init();
		IE2 = 0x80;	//sub允许中断
		EA = 1; //总中断
		while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

	while(1)
	{
			  if (bUsbOutReady)
        {
          //  USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

					printf("stc 真的很棒 \r\n");

				usb_OUT_done();
       }
				xxx = anjian_check();
				if(xxx==1)
				{
					printf("P32被按下了");
					P21= !P21;
					xxx=5;
				}
				else if(xxx==2)
				{
					printf("P33被按下了");
					P23= !P23;
					xxx=5;
				}
				else
				{
					continue;
        }

wosh***

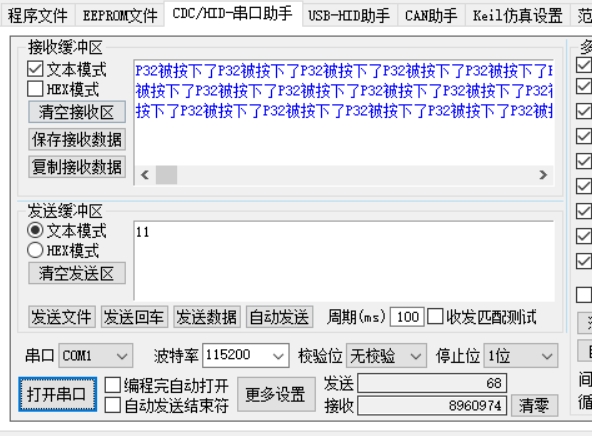

串口这里一直在发数据

然后p21灯一直常亮

我估计这个脚是一直在翻转。。。

wosh***

第七课了

还是那句话

哪怕梦想让我们拼的遍体鳞伤！这一次我们也要勇往直前！

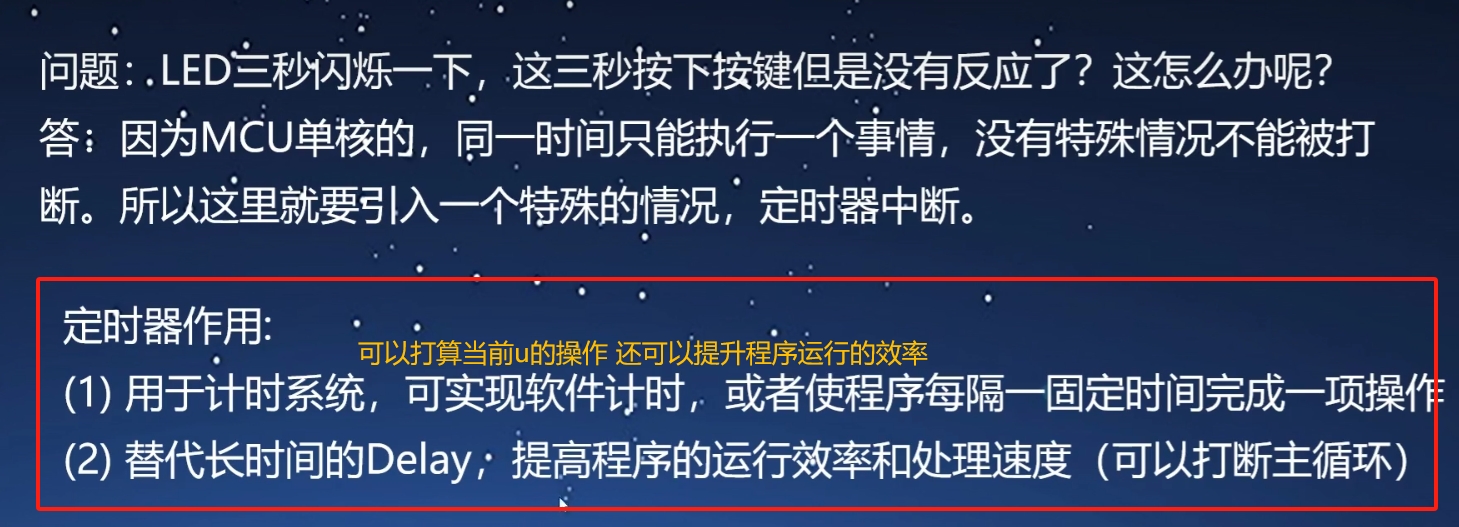

介绍了定时器的作用 和运行的机制

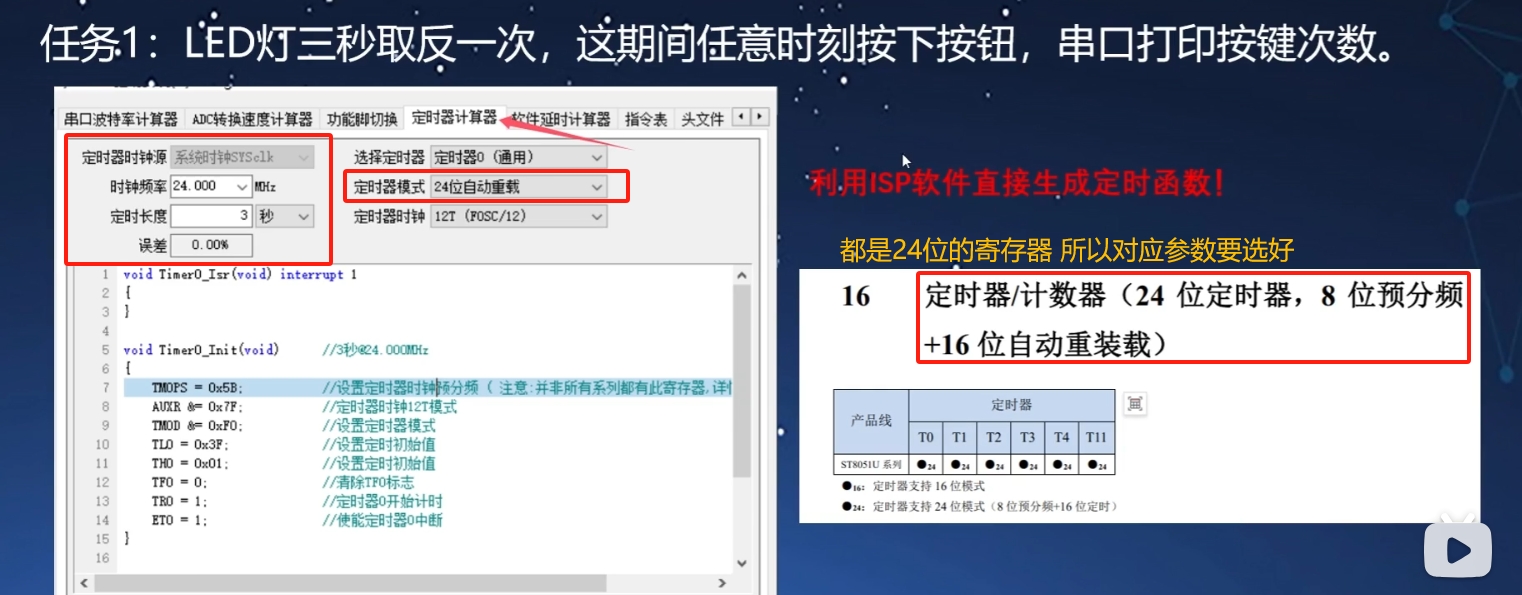

软件设置定时器

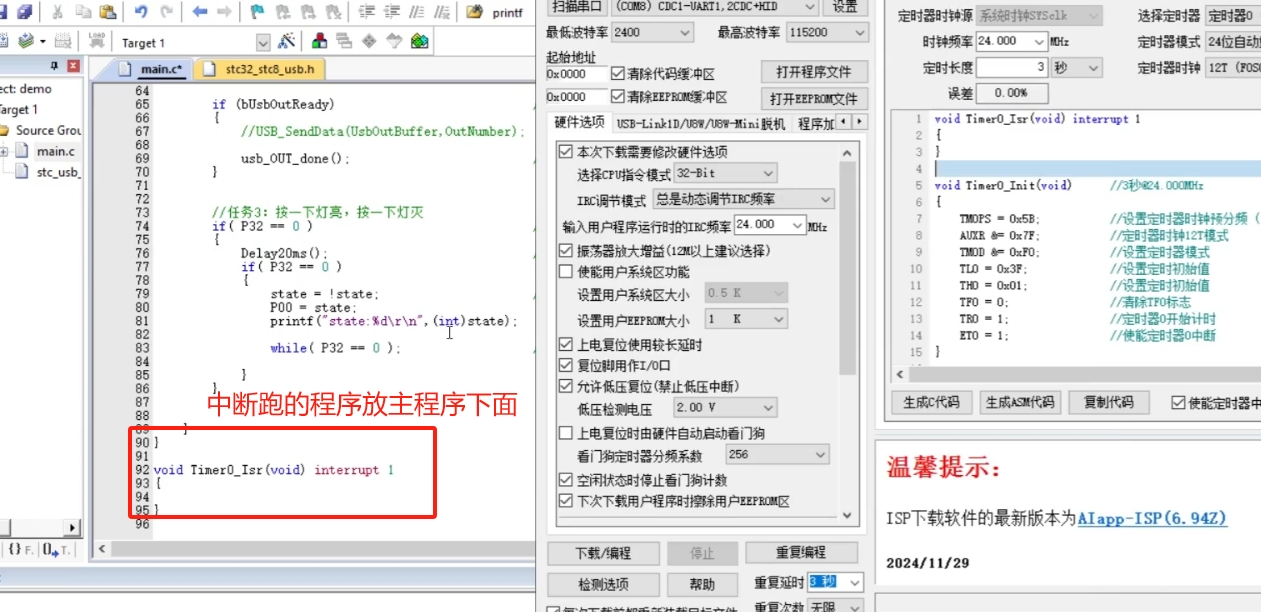

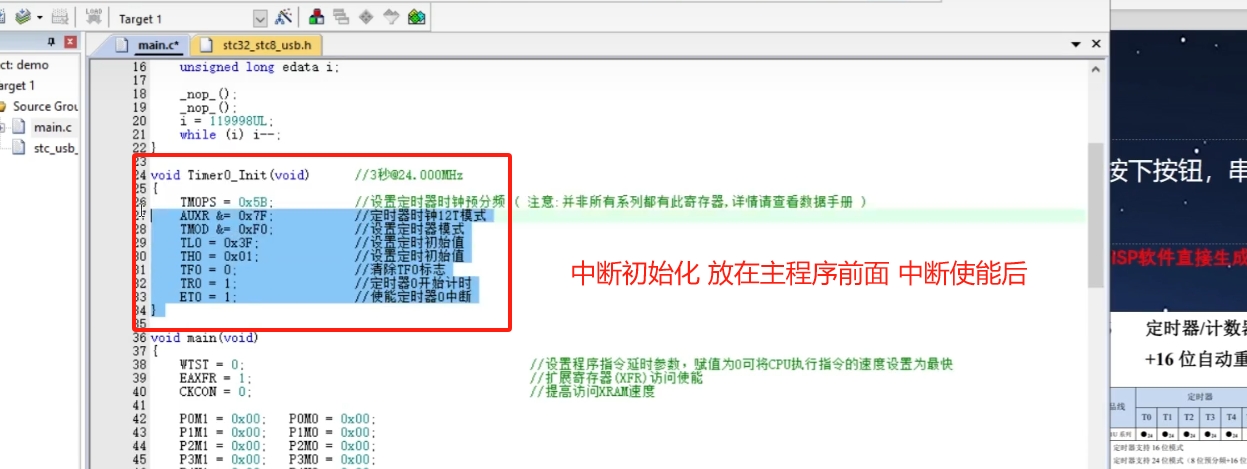

定时器运行的中断程序

定时器开启的位置 后期我编程也是先声明了这个

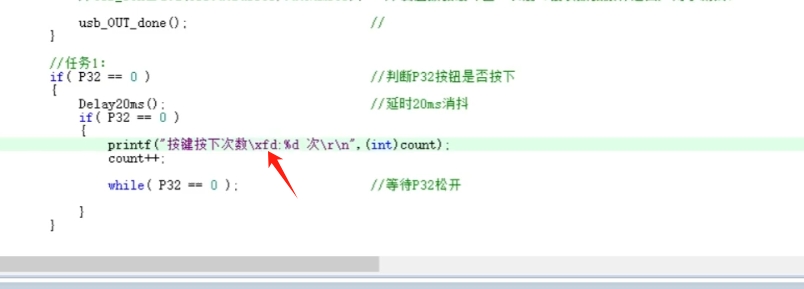

有的字符需要加这个符号才能正常显示

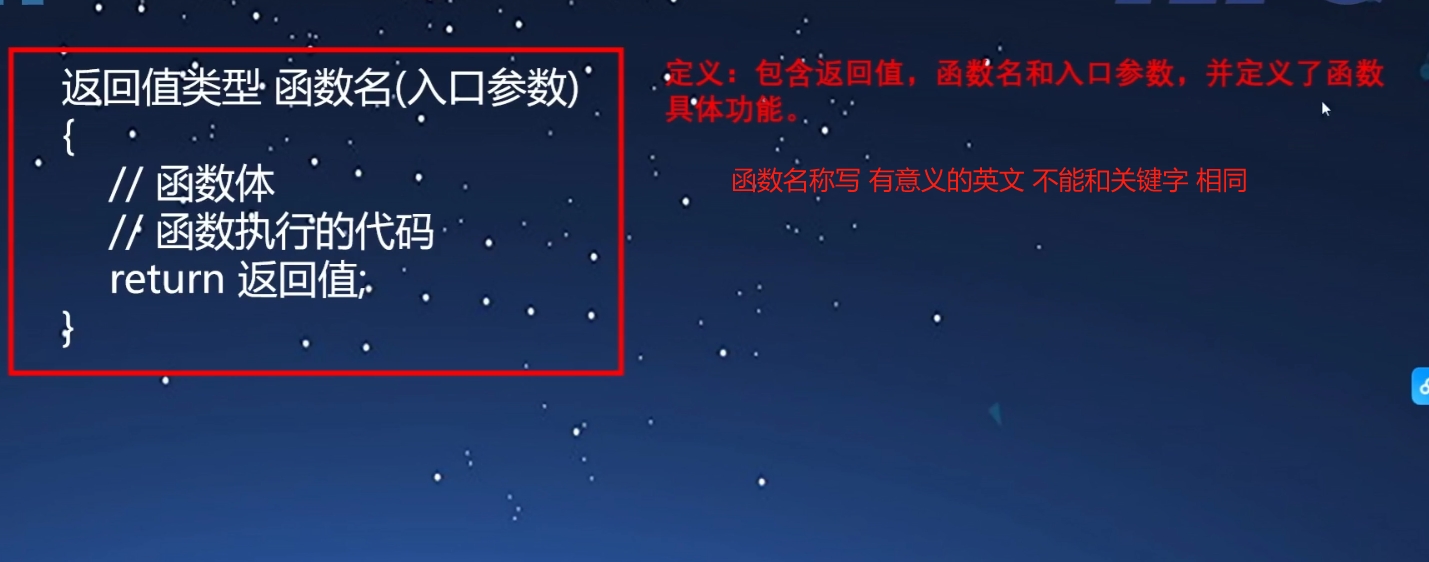

函数的命名规则和意义

我按照课后作业写了程序 又遇到相同的问题了

它一直侦测到 按键被按下了 我也很无语

也就是一直是按键2被按下的状态 我也很无语 大家帮我研究研究把

灯一直是亮的 就是总是刷新定时器的时间 根本不会灭

不管按那个键它都判断是 2号键被按下了 也就是P33

#include "ai8051u.h"
#include "stc32_stc8_usb.h"
#include "intrins.h"

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void Delay20ms(void);	//@24.000MHz

void Timer0_Init_1s(void);		//1秒@24.000MHz
void Timer0_Init_2s(void);		//2秒@24.000MHz

u8 anjian_check(void);

//void Timer0_Isr(void) interrupt 1;
u8 najian=0;
u8 najian_state=0;
u8 gongDe=0;
void main(void)
{
		WTST = 0;  										//设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
		EAXFR = 1; 										//扩展寄存器(XFR)访问使能
		CKCON = 0; 						  			//提高访问XRAM速度

	  P0M1 = 0x00;   P0M0 = 0x00;   //设置为推双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口
		P32=1;
		P33=1;
		usb_init();
		IE2 = 0x80;	//sub允许中断
		EA = 1; //总中断
		while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置


//	while(1)
//	{
//			  if (bUsbOutReady)
//        {
//          //  USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）
//
//					printf("stc 真的很棒 \r\n");
//
//					usb_OUT_done();
//        }
//
//			//P2=0;
//	}
	while(1)
	{
		najian = anjian_check();
		if(najian==1)
		{
			najian_state = !najian_state;
				if(najian_state)
				{
					printf("功德单倍时间\r\n");
				}
				else
				{
					printf("功德双倍时间\r\n");
				}

		}
		if(najian==2)
		{
			if(najian_state)
			{
				gongDe=gongDe+1;

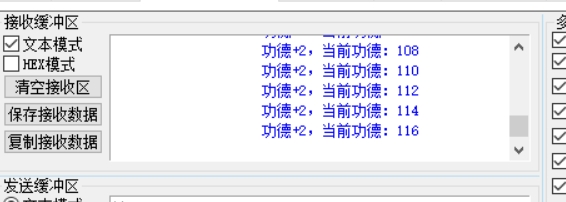

				printf("功德+1，当前功德：%d\r\n",(int)gongDe);
