一起做T12电烙铁@Ai8051U，PID应用：可以电池供电，小巧便携，几秒钟升温即可熔锡使用

STC8H***

梁*** 发表于 2025-3-10 16:13
测试不加热时是否显示的是接近室温的温度，主要是看放大器的输入失调电压是否合理。
我的电路是放大100倍 ...

也曾测试过将运放输入端直接接地输出端商未测量到有电压(不过结果只是使用万用表所测得的数据0V)看到梁工回复中多次提到使用运放问题刚刚我再次查看自己的运放型号是AD8551此运放正是轨道轨运放不知道是否有影响？？？？

STC8H***

梁*** 发表于 2025-3-10 11:46
程序的精度依赖于传感器的精度。我程序和电路是按K型热电偶来处理的，热电偶信号放大100倍。如果偏差大， ...

梁工您使用的是GS8551  刚刚我也取查看了相关手册   记载也是轨道轨运放参数也相差不大

STC8H***

梁*** 发表于 2025-3-10 16:13
测试不加热时是否显示的是接近室温的温度，主要是看放大器的输入失调电压是否合理。
我的电路是放大100倍 ...

梁工何不考虑加入校准程序使控制器更加完善些！！！这样一来也可以适应更多的T12头子！！！

梁***

STC8H*** 发表于 2025-3-10 16:53
梁工何不考虑加入校准程序使控制器更加完善些！！！这样一来也可以适应更多的T12头子！！！ ...

校准程序由用户自己去发挥，我只是做个基本版。

梁***

STC8H*** 发表于 2025-3-10 16:34
梁工您使用的是GS8551  刚刚我也取查看了相关手册   记载也是轨道轨运放参数也相差不大 ...

我用的是GS8551，你说跟哪个型号的运放参数相差不大？

STC8H***

梁*** 发表于 2025-3-10 19:17
我用的是GS8551，你说跟哪个型号的运放参数相差不大？

AD8551

梁***

STC8H*** 发表于 2025-3-10 16:32
也曾测试过将运放输入端直接接地输出端商未测量到有电压(不过结果只是使用万用表所测得的数据0V)看到梁工 ...

你可以想办法测量其输入失调电压。

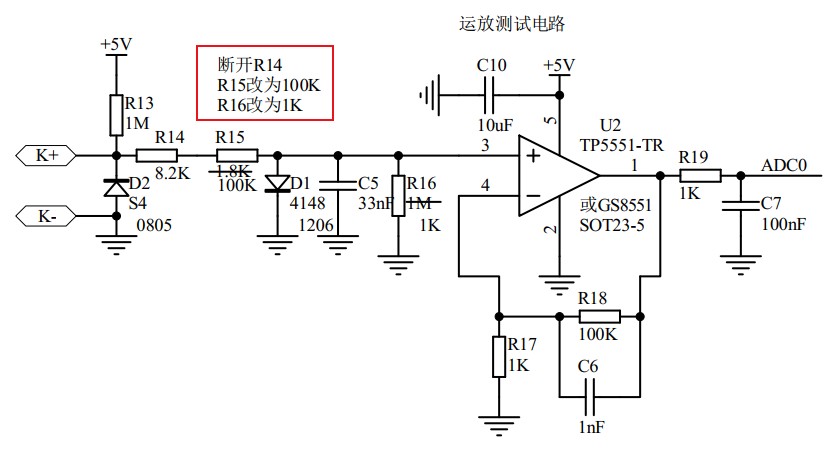

见下图，先断开热电偶的输入电阻R14，R15改为100K，R16改为1K，则运放接成了1倍放大输出（实际是衰减1/101，再放大101倍）。


然后见下图，测试输入0V时，输出的电压，输入10mV时，输出的电压，输入100mV时输出电压，输入1000mV时的输出电压，就可以分析0点漂移、线性。


如果输入0V，输出4mV以下，输入10mV，输出在10~14mV，则运放的0点非常准确，失调电压引起的误差在1度以内。

如果测试运放电路没啥问题，则实际温度温度误差却比较大，则说明，K型热电偶的误差大。

梁***

STC8H*** 发表于 2025-3-10 19:18
AD8551

GS8551与AD8551参数级兼容。可以按我107楼说的方法测试一下电路。

STC8H***

梁*** 发表于 2025-3-10 19:39
你可以想办法测量其输入失调电压。
见下图，先断开热电偶的输入电阻R14，R15改为100K，R16改为1K，则运放 ...

有个问题我这把T12头子烧的比较久了一年半了原本用358电路控制一直使用着的

STC8H***

梁*** 发表于 2025-3-10 19:43
GS8551与AD8551参数级兼容。可以按我107楼说的方法测试一下电路。

正在做测试
