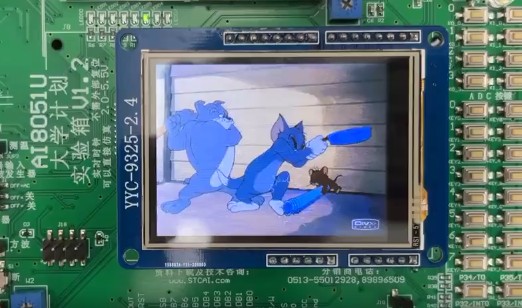

官方演示用的这个屏幕 是 9325 的对吧？这个是40块大洋吗,YYC是啥意思呢

duro***

我看某宝上，有不带pcb板的，好像是10块大洋左右，带pcb的是40块大洋以上。

那种不带pcb的其实就是没有驱动板？

哪个不带pcb的是不是自己接线到试验箱上就可以？

试验箱上貌似8+8+6+6=28 个脚，如果自己接的话咋接呢？

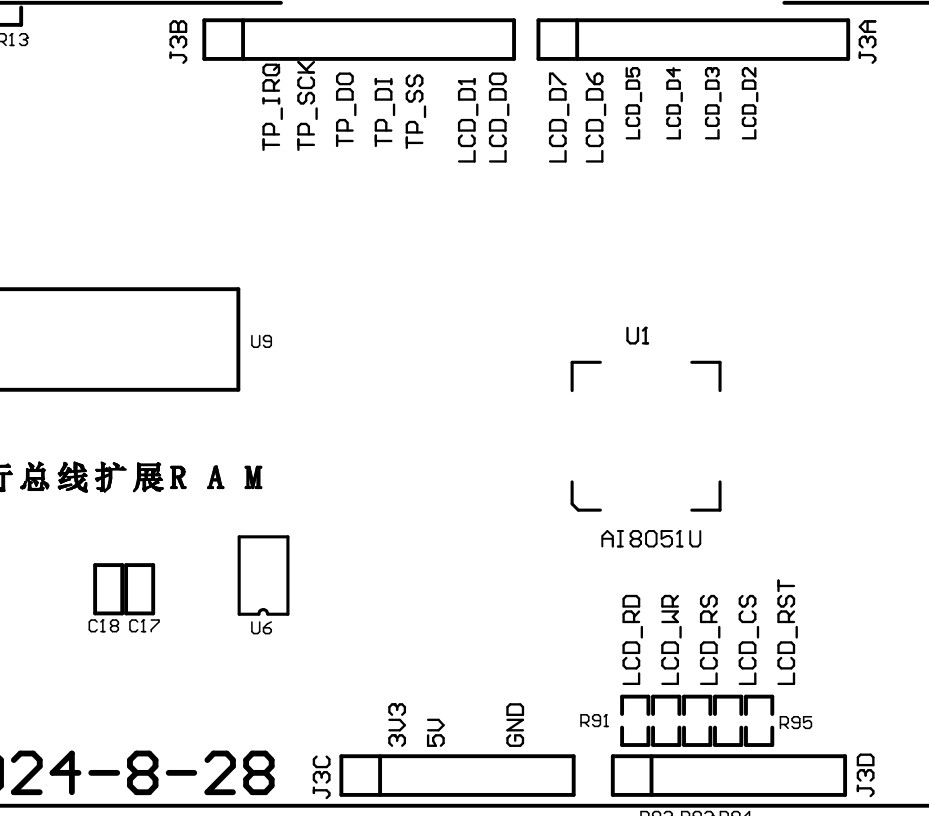

J3A-J3B(0-   ,1-   ,2-LCD02  ,3-LCD03  ,4-LCD04  ,5-LCD05  ,6-LCD06  ,7-LCD07  ,8-LCD00  ,9-LCD01  ,10-    , 11-TP_SS, 12-TP_DI, 13-TP_D0, 14-TP_SCK, 16-TP_IRQ, 17-   , 18-   )
      J3C-J3D(19-  ,20-3V3, 21-5V, 22-,  23-, 24-gnd， 25- , 26-LCD_RD, 27-LCD_WR, 28-LCD_RS, 29-LCD_CS, 30-LCD_RST,  31-)

duro***

https://h5.m.taobao.com/awp/core ... 5-a6ef-7d9784727581

突然发现冲哥的店这里是最便宜的？35块大洋。

duro***

这个屏幕连接还是需要注意的。

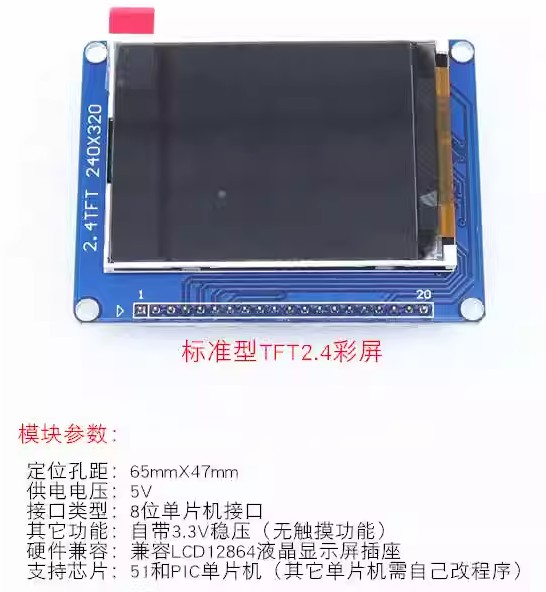

试验箱上是上下两排插针，但标准屏不是这样的，应该需要转接。   官方的那个屏幕是28个脚趾（上面16个，下面12个），标准屏是下面直接20个。

duro***

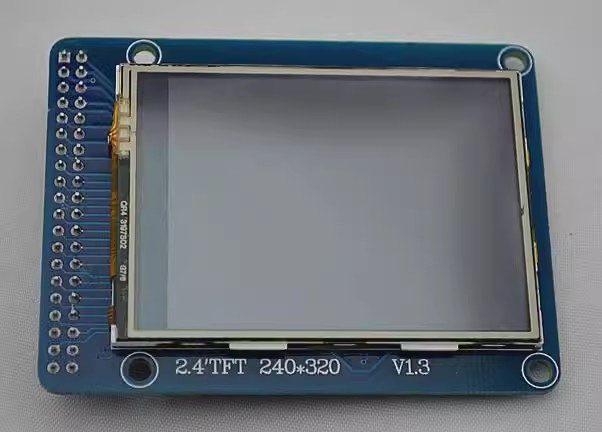

二楼的那款屏幕不带手写，

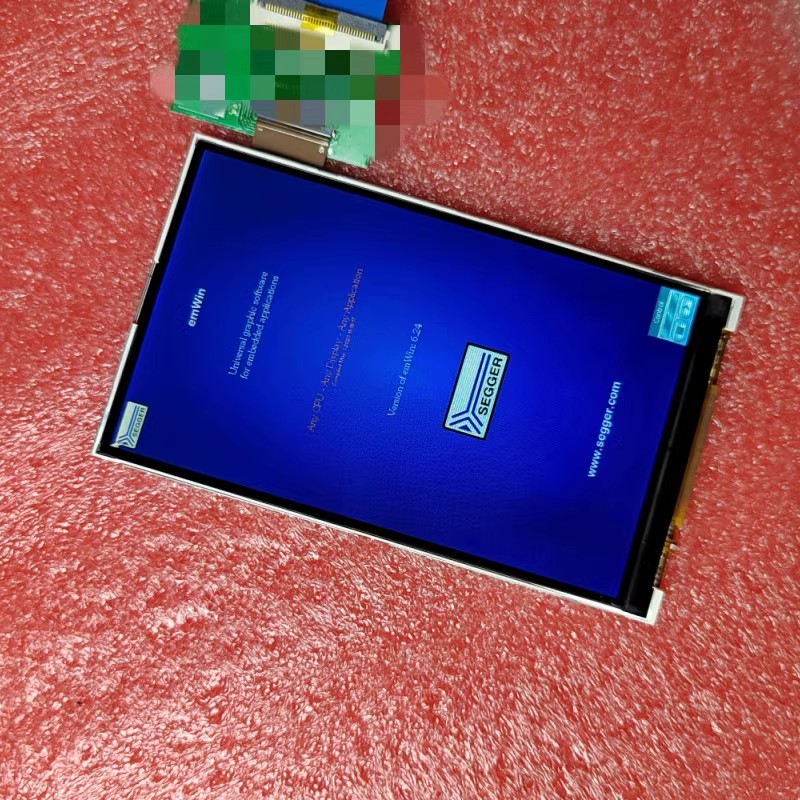

3楼的这个屏幕是手写的，

不过插针也是不一样的。  这个是左侧两排插针。

引脚数码好多，官方的是上排16个脚趾，下排12个脚趾。  这个屏幕是左边40个脚趾。40-28=12，多了12个脚趾？

duro***

这个图里的绿色板子是不是就是驱动板？

是不是所有的屏幕只要连接上驱动板，只要驱动板能在ai8051上用就行呢？

duro***

wnag*** 发表于 2025-1-11 08:07
实验箱上的屏管脚定义很另类，好像只有一家卖的

买标准屏，然后用线连接上去应该也行吧。就是没有插上去，连线不方便移动。

_奶***

duro*** 发表于 2025-1-11 08:30
买标准屏，然后用线连接上去应该也行吧。就是没有插上去，连线不方便移动。 ...

买个标准屏，再去嘉立创画个转接板，一接一插，，完美

duro***

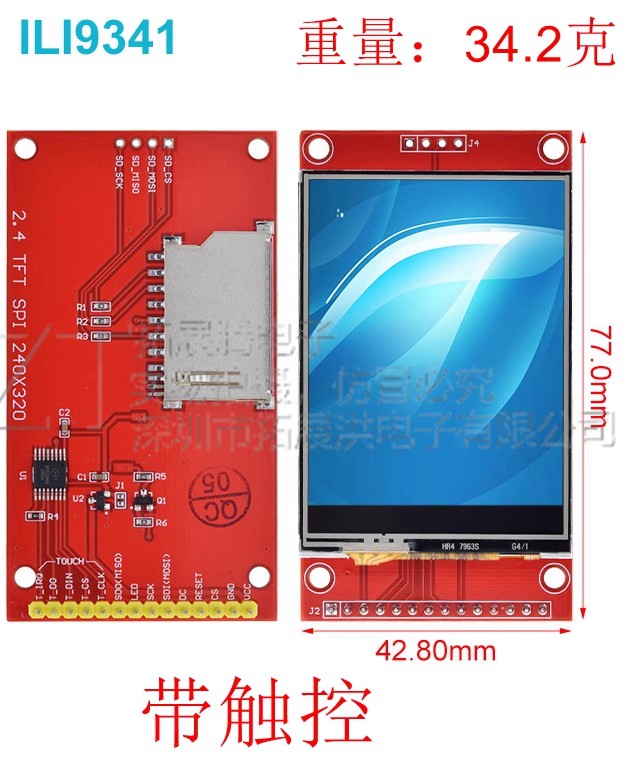

这个屏可以用不？ 这个引进好像差异特别大。都没有8个数据引脚的那种，也就是哪个并行口。

这个屏幕最下排是14个脚趾，  最上面中间4个脚趾。总共18个脚趾。 比官方的少了10个。

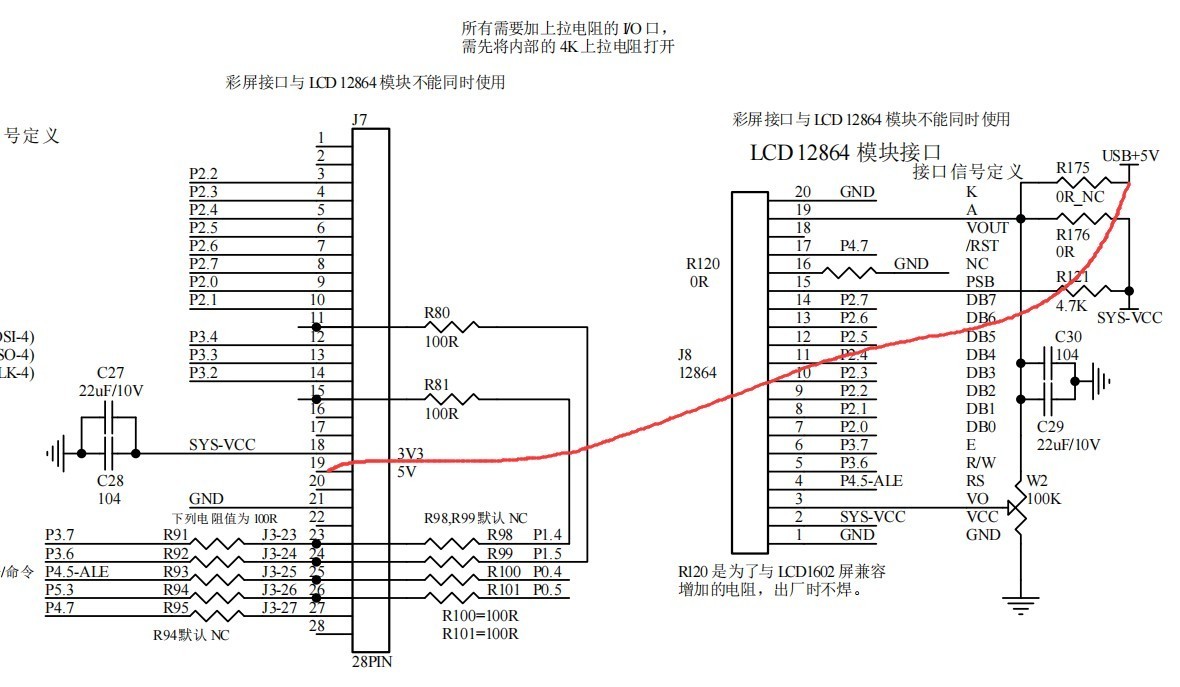

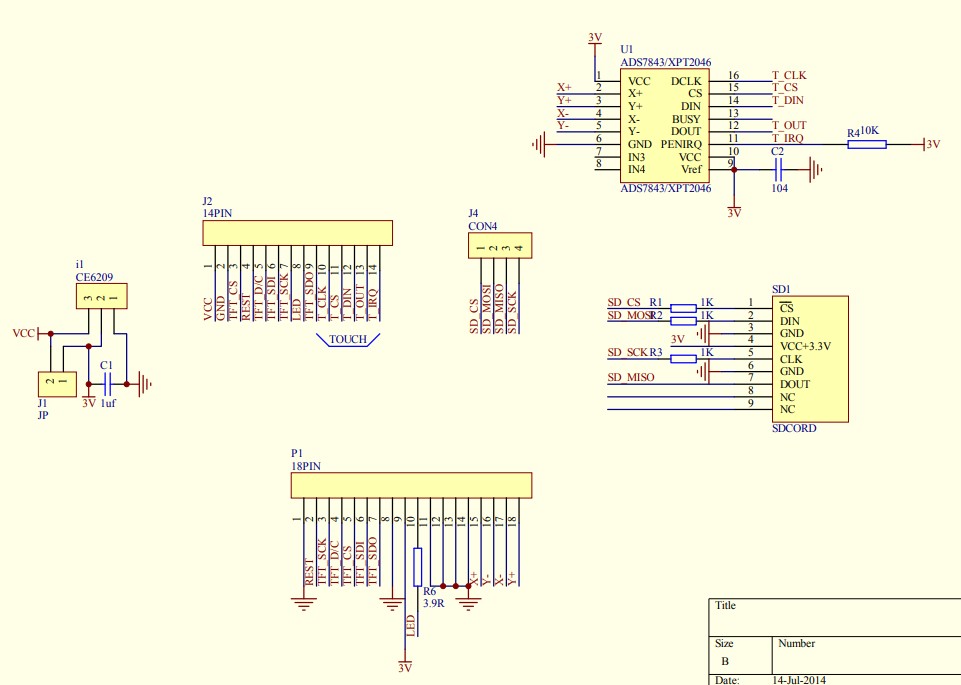

卖家有原图：    屏幕下的14个脚趾 原理图里有标j2

duro***

_奶*** 发表于 2025-1-11 08:44
买个标准屏，再去嘉立创画个转接板，一接一插，，完美

我正在看，不过官方哪个屏幕好像和标准的引脚数目都不一样。

duro***

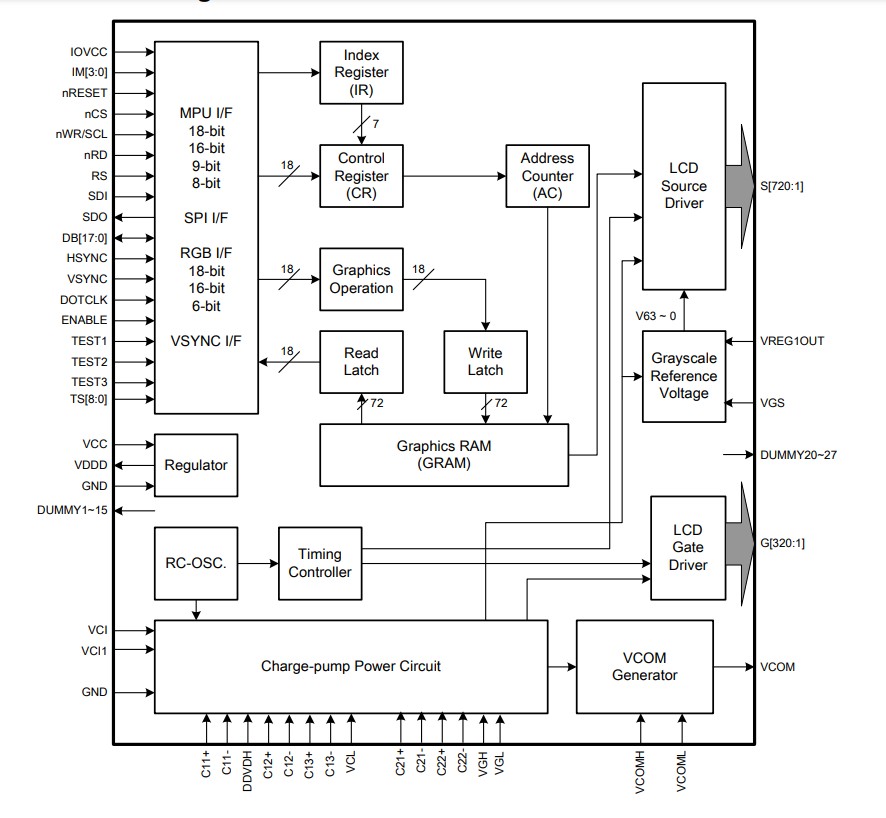

这个9325的图片，其实理论上讲 自己模仿官方的屏幕画个引脚和试验箱接口相同的板子接到 9325上，这样9325和试验箱的通道就打通了。
  然后随便买个不带驱动板的显示屏再连接到9325上就可以了对吧？ 这样是不是还可以整个大屏幕上去？
