rs485硬件电路设计问题

[复制链接]
  • 打卡等级:偶尔看看I
  • 打卡总天数:13
  • 最近打卡:2025-05-20 10:05:25

9

主题

11

回帖

156

积分

注册会员

积分
156
发表于 2025-1-10 11:44:41 | 显示全部楼层 |阅读模式
在电路设计中发现,AB信号采集出的电压不交叉,导致无法使用,有没有大神帮忙看下哪里出了问题。485芯片更换为SIT3485EUA

485电路

485电路

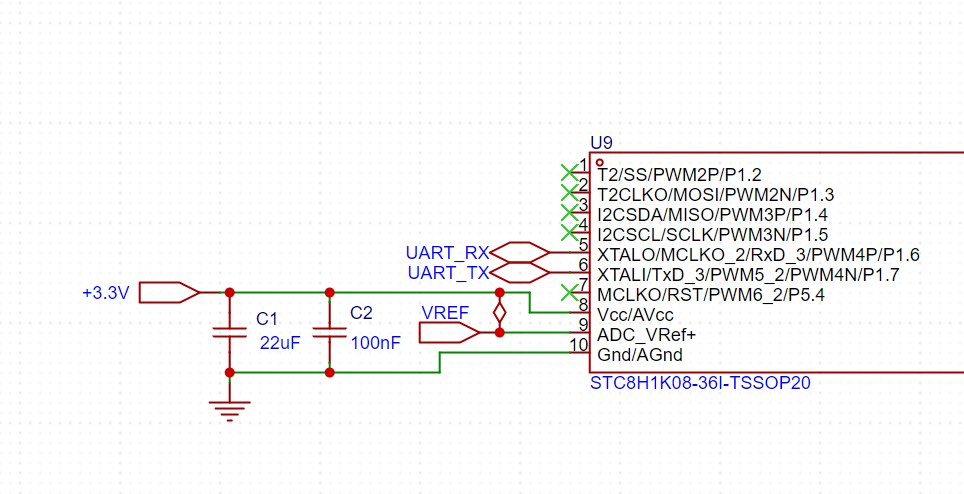

串口通讯电路

串口通讯电路

示波器采集信息

示波器采集信息
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:186
  • 最近打卡:2025-06-14 09:52:20
已绑定手机

95

主题

976

回帖

2475

积分

超级版主

积分
2475
QQ
发表于 2025-1-10 11:50:53 | 显示全部楼层
参考这个图
热线19952583534
www.STCAI.com
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:469
  • 最近打卡:2025-06-17 09:09:48
已绑定手机

79

主题

5131

回帖

9132

积分

超级版主

DebugLab

积分
9132
发表于 2025-1-10 12:56:30 | 显示全部楼层
485不需要交叉,正接正,负接负
TTL、232是收接发,发接收,需要交叉
422差分全双工,正负不交叉,收发交叉

点评

硬件电路原理图中是有的,连接是按照规范和你这个一样连接的,但是发送出来的波形,是AB信号不交叉,无法形成200mv的压差,导致无法收发信号  发表于 2025-5-13 10:39
DebugLab
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:469
  • 最近打卡:2025-06-17 09:09:48
已绑定手机

79

主题

5131

回帖

9132

积分

超级版主

DebugLab

积分
9132
发表于 2025-5-13 15:53:08 | 显示全部楼层

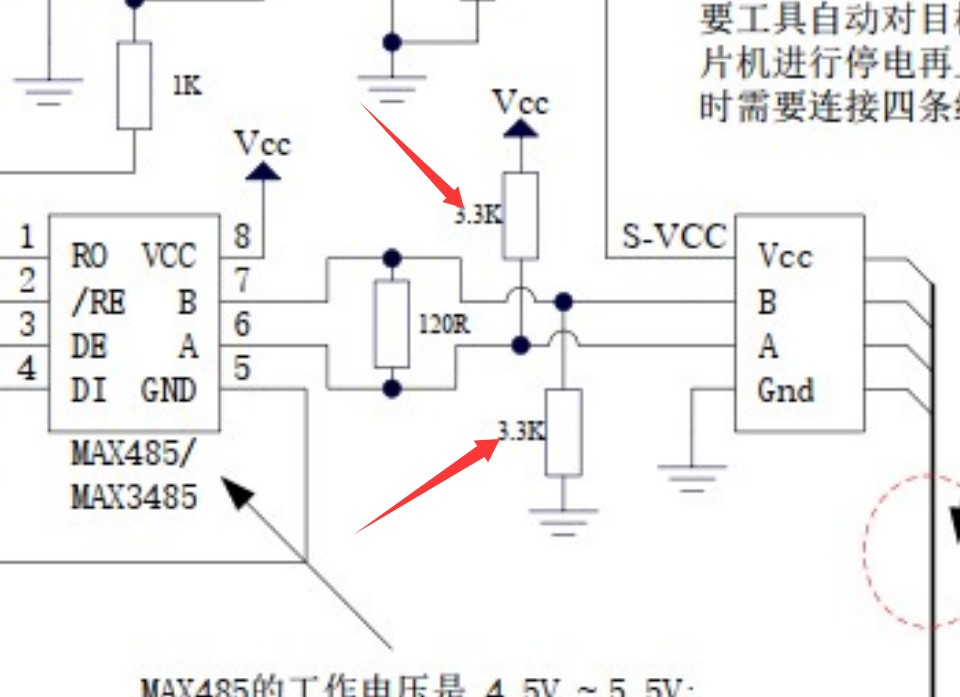

A上拉,B下拉;如数据手册所示:
DebugLab
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看I
  • 打卡总天数:13
  • 最近打卡:2025-05-20 10:05:25

9

主题

11

回帖

156

积分

注册会员

积分
156
发表于 2025-5-14 14:02:36 | 显示全部楼层
Debu*** 发表于 2025-5-13 15:53
A上拉,B下拉;如数据手册所示:

上下拉从示波器上看,仅仅是解决的压差的问题,也仅仅是压差200-300mv(也是根据你的上下拉电阻去计算的,这个上下拉只是将ab线的基准电压拉开到了偏离标准电压的状态),没有从根本上解释为什么自收发的485电路和gpio控制的485电路,在AB输出上的压差会有这么大区别。

点评

请按此图设计 [attachimg]98622[/attachimg]  详情 回复 发表于 2025-5-14 17:45
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:469
  • 最近打卡:2025-06-17 09:09:48
已绑定手机

79

主题

5131

回帖

9132

积分

超级版主

DebugLab

积分
9132
发表于 2025-5-14 17:45:51 | 显示全部楼层
飞快旋*** 发表于 2025-5-14 14:02
上下拉从示波器上看,仅仅是解决的压差的问题,也仅仅是压差200-300mv(也是根据你的上下拉电阻去计算的 ...

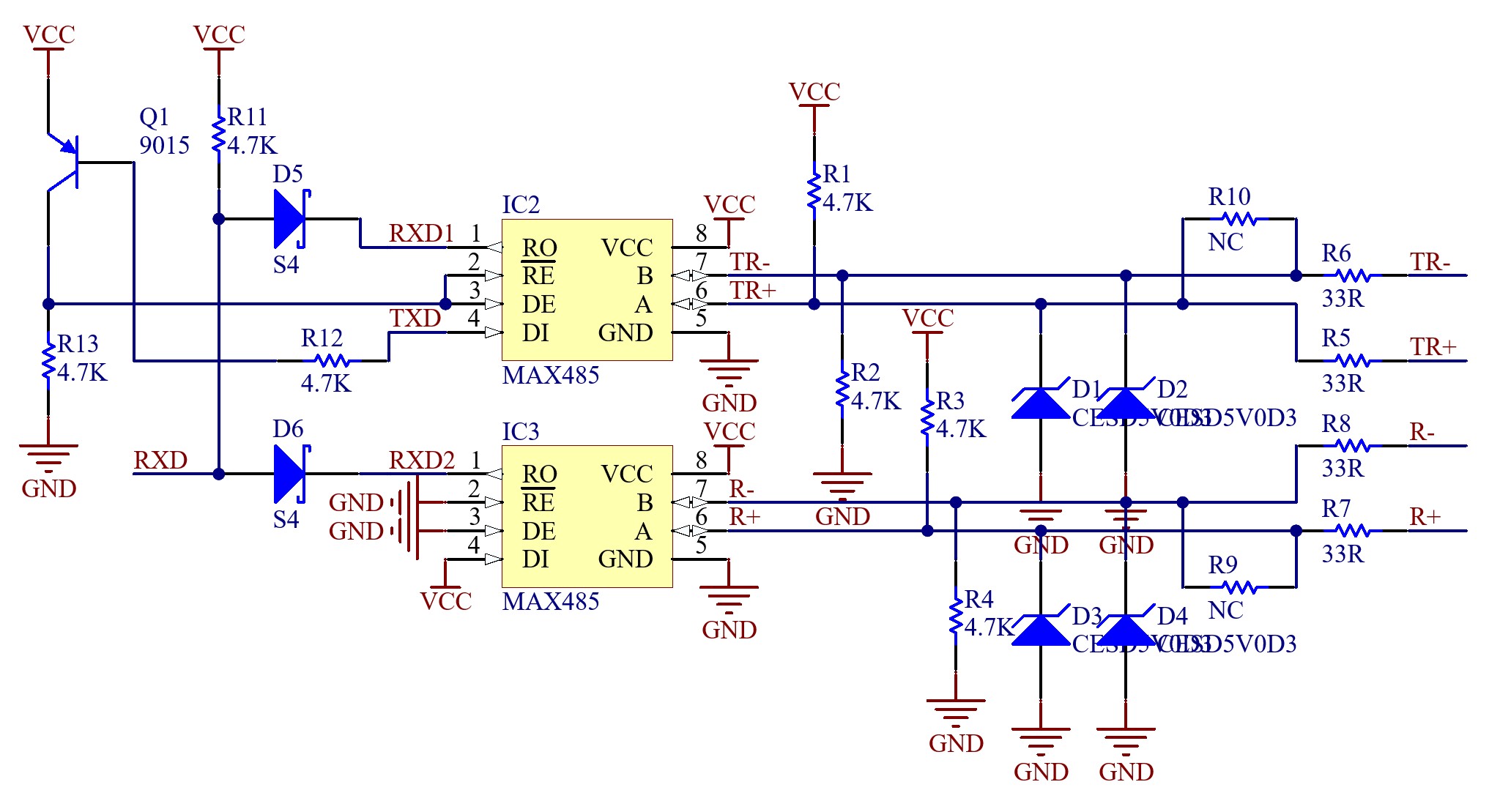

请按此图设计
TTL转485/422,不需要422删除下面的MAX485


DebugLab
回复 支持 反对

使用道具 举报 送花
