使用8051U虚拟串口/串口打印

mei***

使用8051U虚拟串口/串口打印

具体步骤如下：

1、硬件理解：

AI8051U单片机内部集成了USB转串口的功能，无需额外的串口转换模块进行通信。

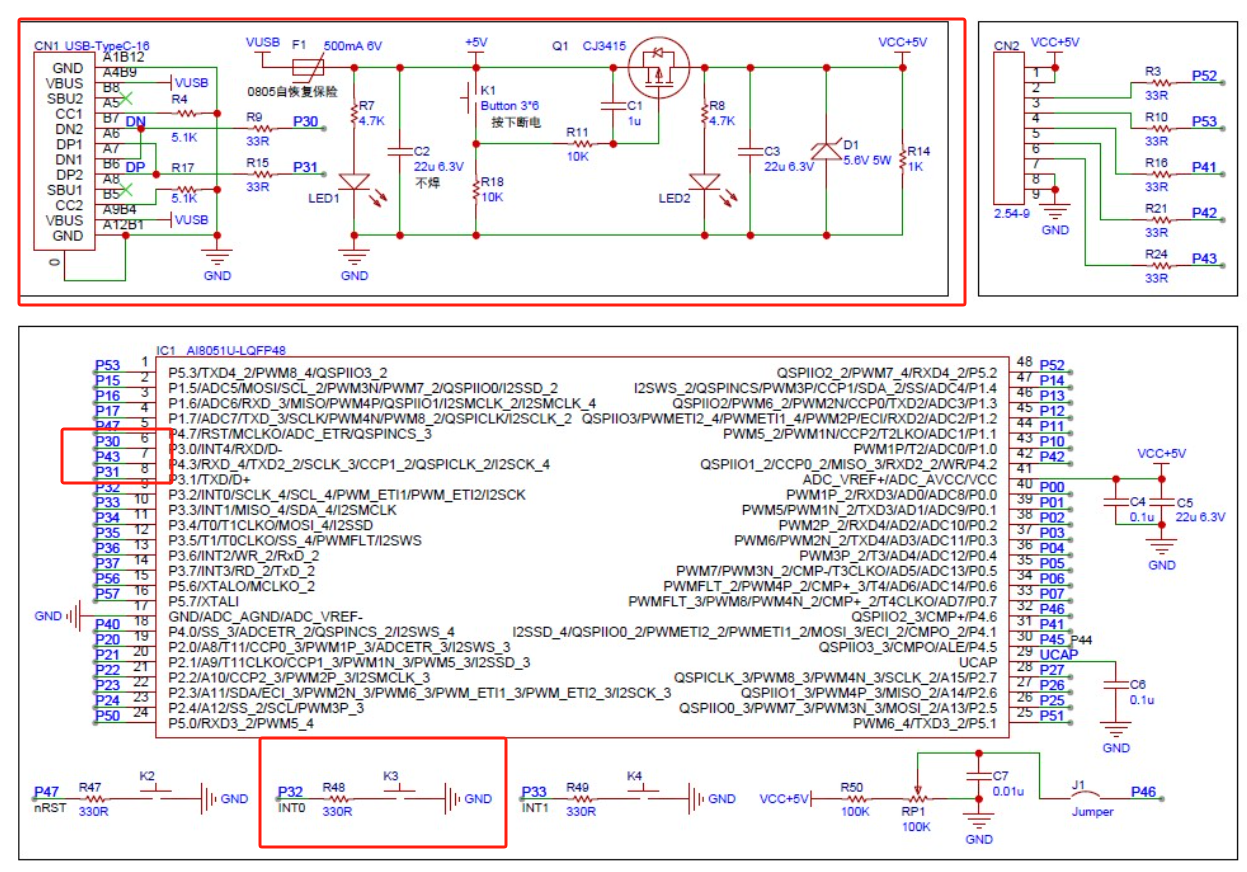

第一步，分析电路图，了解电路原理与实际的操作。

第二步，将AI8051U单片机通过USB线连接到计算机。

2、软件代码理解：

在AI8051U单片机上编写串口打印程序，配置接口参数、使能USB中断等。

usb_init();                                     //USB CDC 接口配置

    EUSB = 1;                                    //使能USB中断
    EA = 1;                                         //

    while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

	while(1)
	{
		 if (bUsbOutReady)                    //如果接收到了数据
        {
            USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();

        }

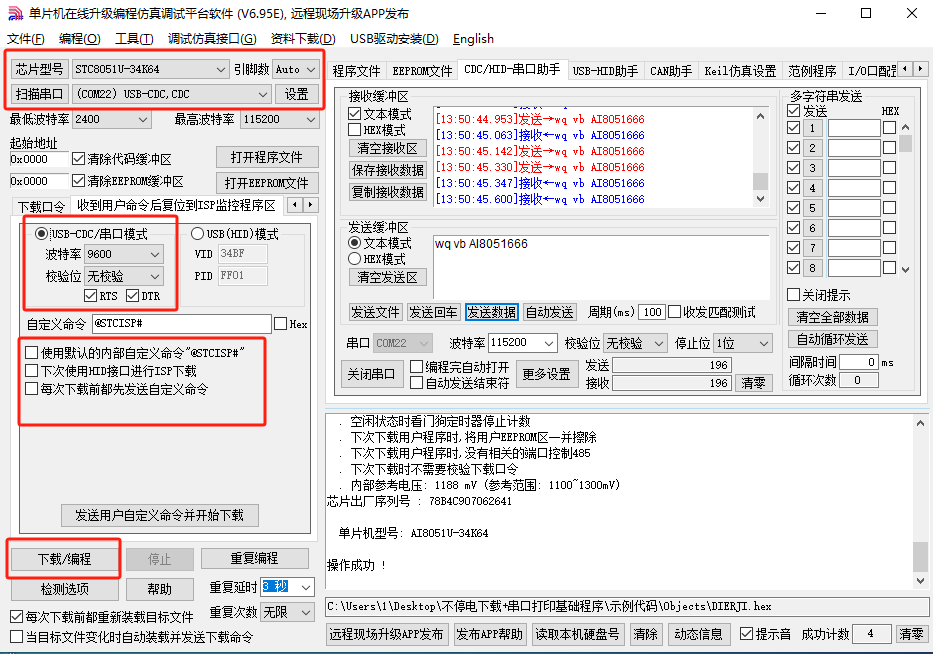

3、串口助手设置：

第一步，芯片型号选择对。

第二步，把开发板与电脑连接，会发现识别不了芯片，这里有一个方法，就是按住P3.2,重新上电，这个时候才会识别，在扫描串口那里就会弹出COM多少。

第三步，选择串口模式，勾选下面的”每次下载前都先发送自定义命令“这三个选项。

4、点亮LED代码：

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

P20 = 0;
  delay_ms(200);
  P20 = 1;
  delay_ms(200);
  P21 = 0;
  delay_ms(100);
  P21 = 1;
  delay_ms(100);

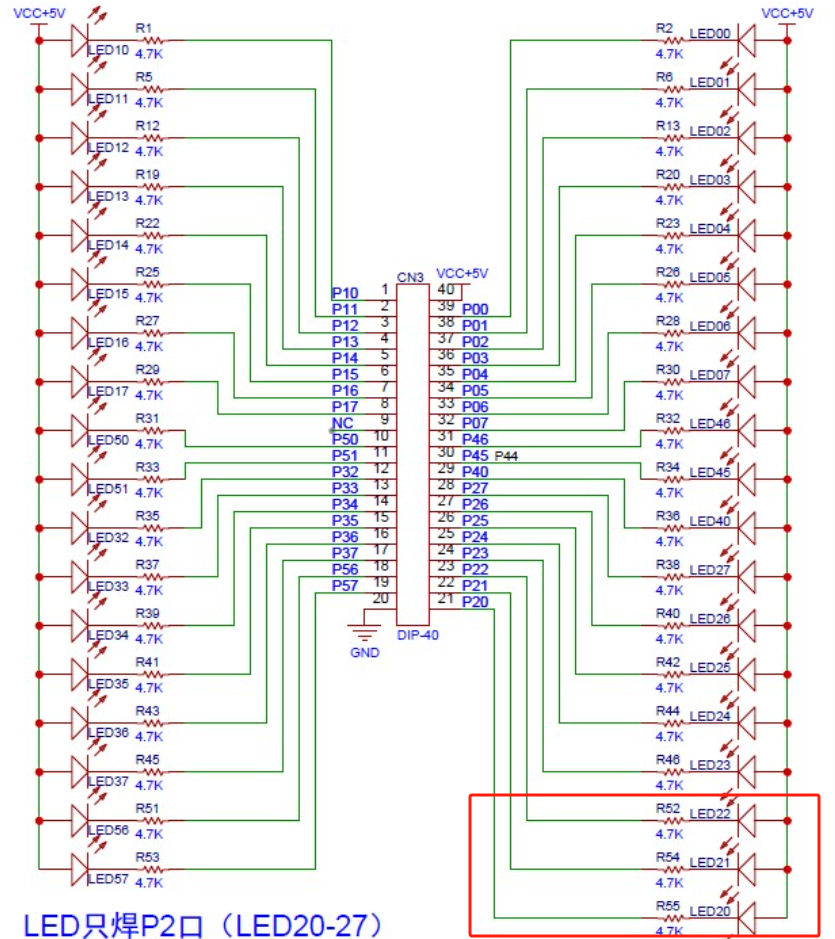

硬件原理图：

把IO口拉低就可以把LED点亮，加上延时就可以使LED交换闪烁。

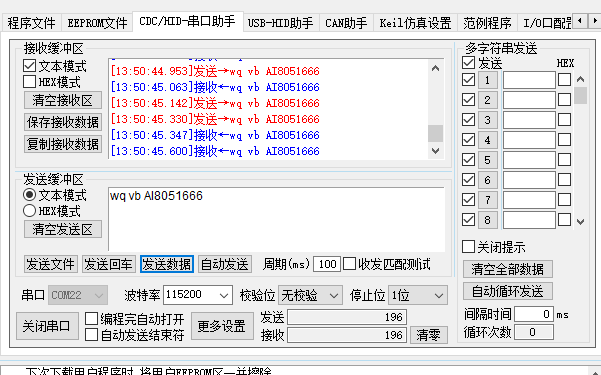

5、实现效果：
