Ai8051U 与 LabVIEW 上位机实现 DHT11 数据采集

本项目基于 Ai8051U 单片机设计，LabVIEW 上位机通过串口发送指令，单片机获取 DHT11 传感器采集环境温湿度数据，并反馈给上位机，完成数据的采集、显示和保存等。

介绍

本节给出项目所需的硬件和软件资料。

硬件

主控：Ai8051U-34K64 芯片

开发板：Ai8051U多功能学习板

软件

1.Keil C51

2.AIapp-ISP-V6.95E

3.NI LabVIEW 2024 x64

代码

#include <AI8051U.h>
#include <intrins.h>
#include <stdio.h>
#include "Config.h"
#include "Delay.h"
#include "DHT11.h"
#include "UART.h"

#define Temperature_COMMAND 0x10
#define Humidity_COMMAND 0x11
//u8 comdata[3]={0};

void SendData();
void receive_data(void);      //接收串口数据
void test_do_data(void);      //测试串口数据是否正确，并更新数据
/*-------------------- main ---------------------*/
void main(void)
{
  P_SW2 |= 0x80; //扩展寄存器(XFR)访问使能
        GPIO_Init();
        UartInit();
        ES = 1;
        EA = 1;

        while(1)
  {
                if(recv_flag==1)
                {
                        recv_flag = 0;
                        //DHT_Collect(); // 获取温湿度数据
                        //printf("Temperature = %u.%uC\r\n",Temperature[0],Temperature[1]);//
                        //printf("Humidity = %u.%u%%RH\r\n",Humidity[0],Humidity[1]);//
                        receive_data();
                        test_do_data();
                }
  }
}

/*----------- Send temperature ----------------*/
void SendTempData()
{
  u16 shi,ge,xiaoshu;
        DHT_Collect();
  shi = Temperature[0]/10 + '0';
  ge = Temperature[0]%10 + '0';
  xiaoshu = Temperature[1] + '0';
  UartSend(shi);
  UartSend(ge);
  UartSend('.');
  UartSend(xiaoshu);
        UartSendStr("\r\n");
}

/*----------- Send humidity ----------------*/
void SendHumiData()
{
  u16 shi,ge,xiaoshu;
        DHT_Collect();
  shi = Humidity[0]/10 + '0';
  ge = Humidity[0]%10 + '0';
  xiaoshu = Humidity[1] + '0';
  UartSend(shi);
  UartSend(ge);
  UartSend('.');
  UartSend(xiaoshu);
        UartSendStr("\r\n");
}

/*--------------------- 数据接收与测试 ----------------------------*/
void receive_data(void)
{
  u16 i ;
  for(i=0;i<3;i++)
  {
    comdata[i] = buffer; // 将缓冲的数据赋值给数组
    delay_ms(2); // 延时一会，让串口缓存准备好下一个字节，不延时可能会导致数据丢失
  }
}

void test_do_data(void) // 测试并执行命令
{
  if(comdata[0] == 0x55) //0x55和0xAA均为判断是否为有效命令
  {
    if(comdata[1] == 0xAA)
    {
      switch(comdata[2])
      {
                                case Temperature_COMMAND:
                                        SendTempData();
                                break;
                                case Humidity_COMMAND:
                                        SendHumiData();
                                break;
      }
    }
  }
}
复制代码

完整工程见文末附件。

效果

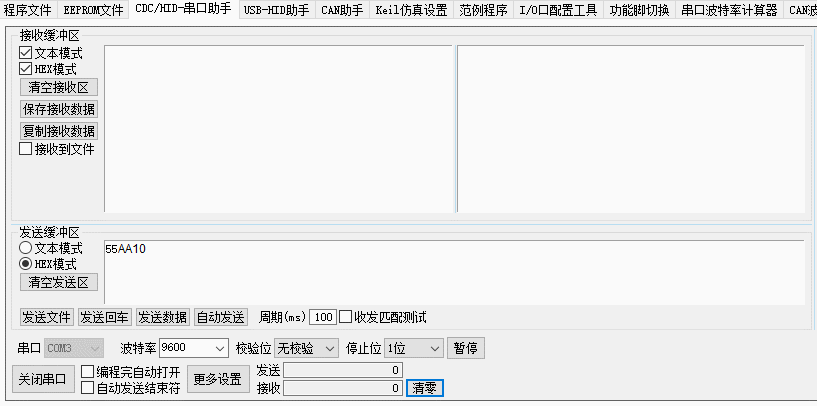

串口助手

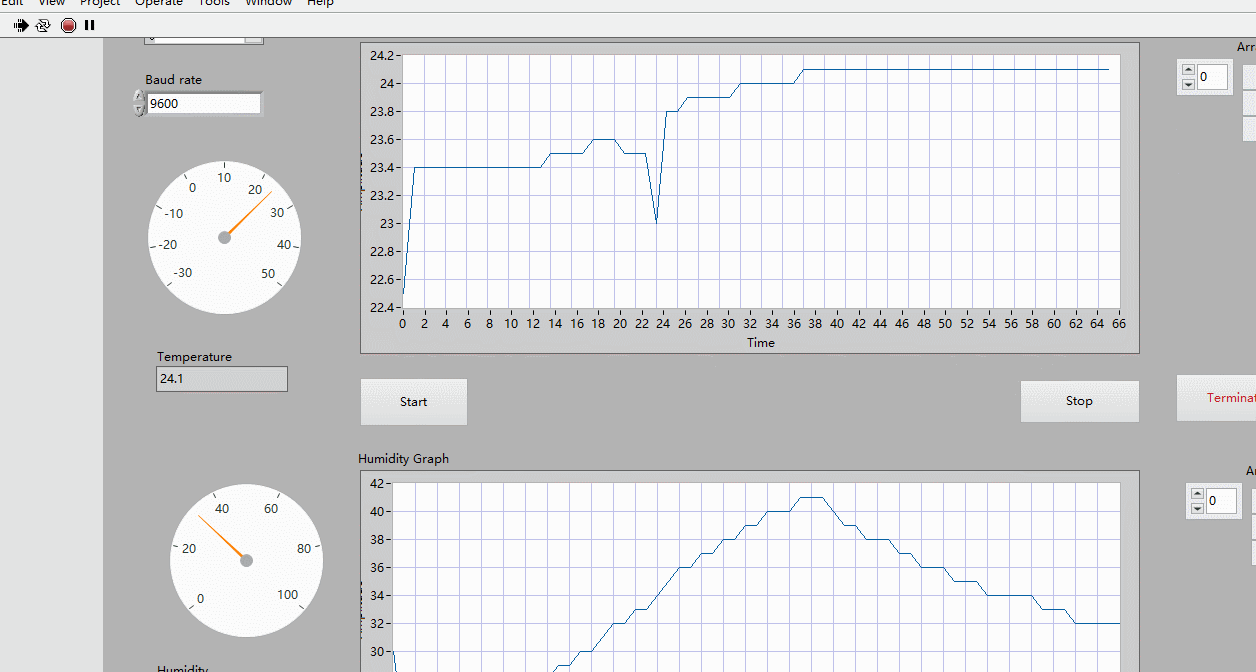

LabVIEW 程序面板

总结

本文介绍了使用 Ai8051U 单片机结合 LabVIEW 上位机，实现采集环境温湿度的项目设计，为相关行业在环境温湿度的自动化监测等需求方面提供了参考。
