串口屏技术（2）：虚拟设备协议与编程

杨***

（5）STCISP_虚拟屏包括好几种虚拟设备，下图是其中几种，依次是：虚拟键盘、OLED-128x64、7段数码管、LED-DIP40和LCD-128x64。

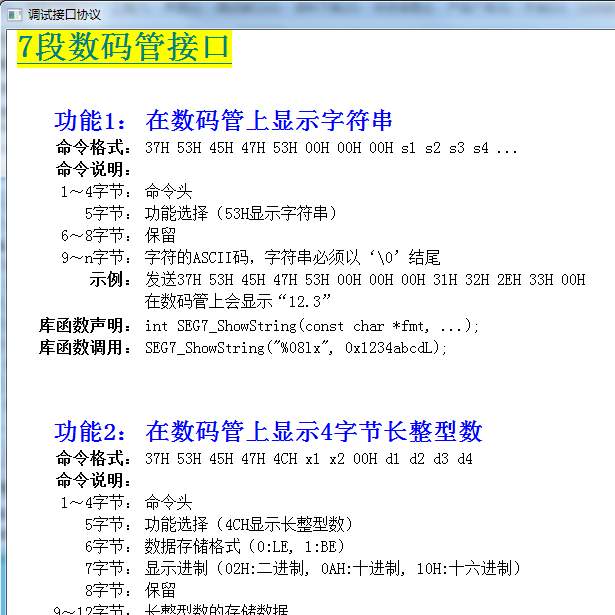

（6）要通过同一个串口控制不同的虚拟设备实现不同的显示功能，就需要输出与之对应的指定的字符串序列，这个字符串序列与显示功能的关系就称为“通讯接口协议”。下图是7段数码管虚拟设备的通讯接口协议：

（7）这是一个典型的设备通讯协议。通常我们把实现一个功能的完整字符串称为“一条指令”，它分为以下几个部分：

命令头段。一条通讯链路上通常连接多个设备，命令头通常用来区分不同的设备。这里的命令头对应的ASCII编码正好是“7SEG”。

功能选择段。通常用来指定不同的设备功能，比如这里的53H是显示字符串，4CH是显示长整数。

保留段：通常跟在功能段后面的是子功能或者功能参数数据段。为了保持整条指令的完整性，对于没有子功能的指令，一般用保留段来充填。

数据段：完成某个功能的数据，比如要显示的字符串，要显示的长整数等。

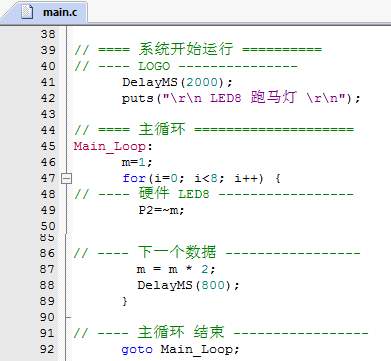

（8）本文以跑马灯为例介绍STC-ISP虚拟设备的编程方法。下图是一段典型的用P2端口实现的硬件跑马灯程序：

图中把其中第50行到第86行程序省略了。

这段程序的效果就是上面视频中画面中间打狗棒显示的那样。

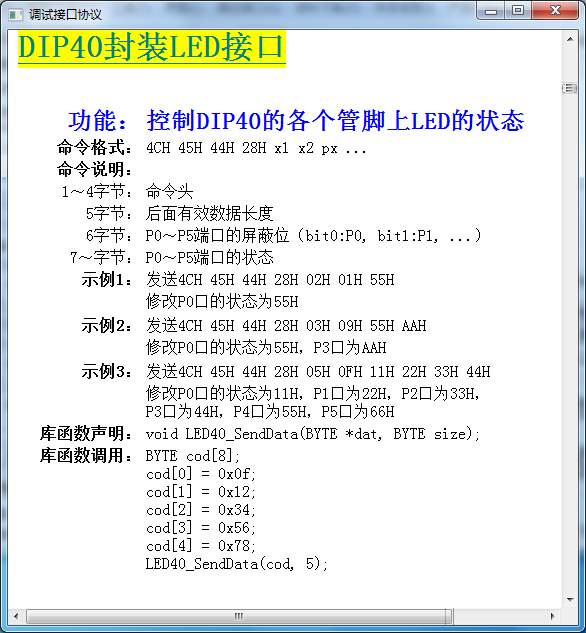

（9）在STC-ISP上的LED-DIP40虚拟设备上显示P2跑马灯的效果，可以根据它的通讯接口协议来编程。下图是该协议的具体内容：

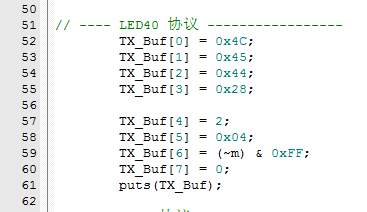

（10）其中示例1是控制P0口的LED发光的，可以参考它来编程，实际的程序如下图：

根据协议，“TX_Buf[5] = 0x04;”语句中的右端“0x01”代表P0，“0x02”代表P1，“0x04”代表P2，余此类推。

（11）第61行程序是向串口输出一个C字符串。按照C字符串以“0”为结束符的定义，第60行的数据0就是这个结束符，让puts向串口输出到此为止。

（12）在虚拟设备LED-DIP40显示的跑马灯动态效果如上面视频中右上角那样，与硬件的LED同步。
